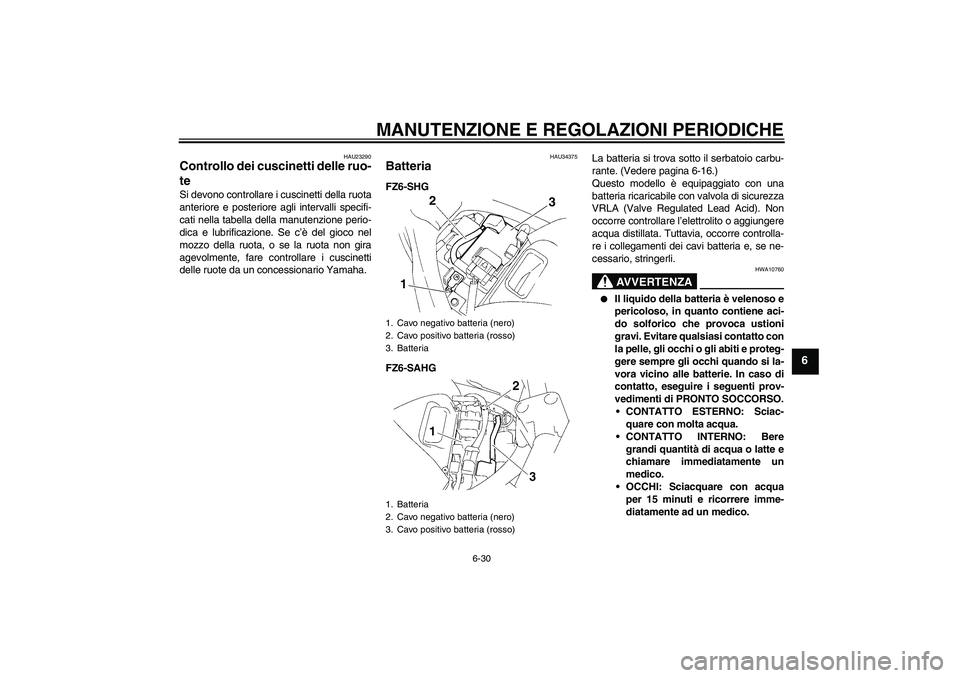

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU34375
Batteria FZ6-SHG
FZ6-SAHGLa batteria si trova sotto il serbatoio carbu-
rante. (Vedere pagina 6-16.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)
2
13
U4S8H2H0.book Page 30 Tuesday, July 29, 2008 9:59 AM

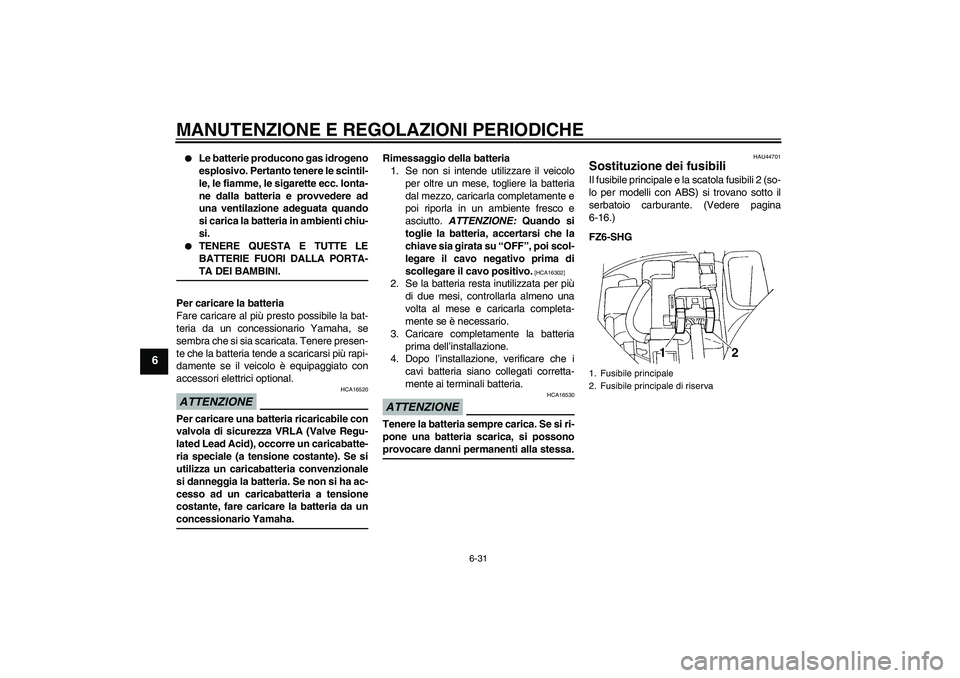

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da unconcessionario Yamaha.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU44701
Sostituzione dei fusibili Il fusibile principale e la scatola fusibili 2 (so-
lo per modelli con ABS) si trovano sotto il
serbatoio carburante. (Vedere pagina
6-16.)
FZ6-SHG1. Fusibile principale
2. Fusibile principale di riserva
U4S8H2H0.book Page 31 Tuesday, July 29, 2008 9:59 AM

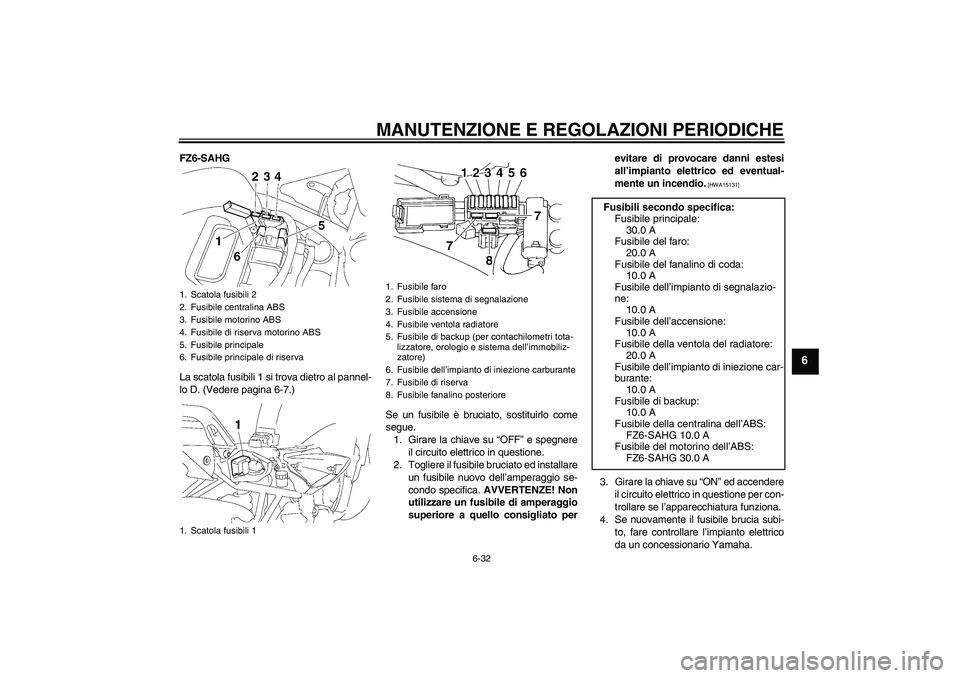

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
FZ6-SAHG
La scatola fusibili 1 si trova dietro al pannel-
lo D. (Vedere pagina 6-7.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZE! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato perevitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili 2
2. Fusibile centralina ABS
3. Fusibile motorino ABS
4. Fusibile di riserva motorino ABS
5. Fusibile principale
6. Fusibile principale di riserva
1. Scatola fusibili 1
1. Fusibile faro
2. Fusibile sistema di segnalazione
3. Fusibile accensione
4. Fusibile ventola radiatore
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile dell’impianto di iniezione carburante
7. Fusibile di riserva
8. Fusibile fanalino posteriore
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione car-
burante:
10.0 A
Fusibile di backup:
10.0 A
Fusibile della centralina dell’ABS:
FZ6-SAHG 10.0 A
Fusibile del motorino dell’ABS:
FZ6-SAHG 30.0 A
U4S8H2H0.book Page 32 Tuesday, July 29, 2008 9:59 AM

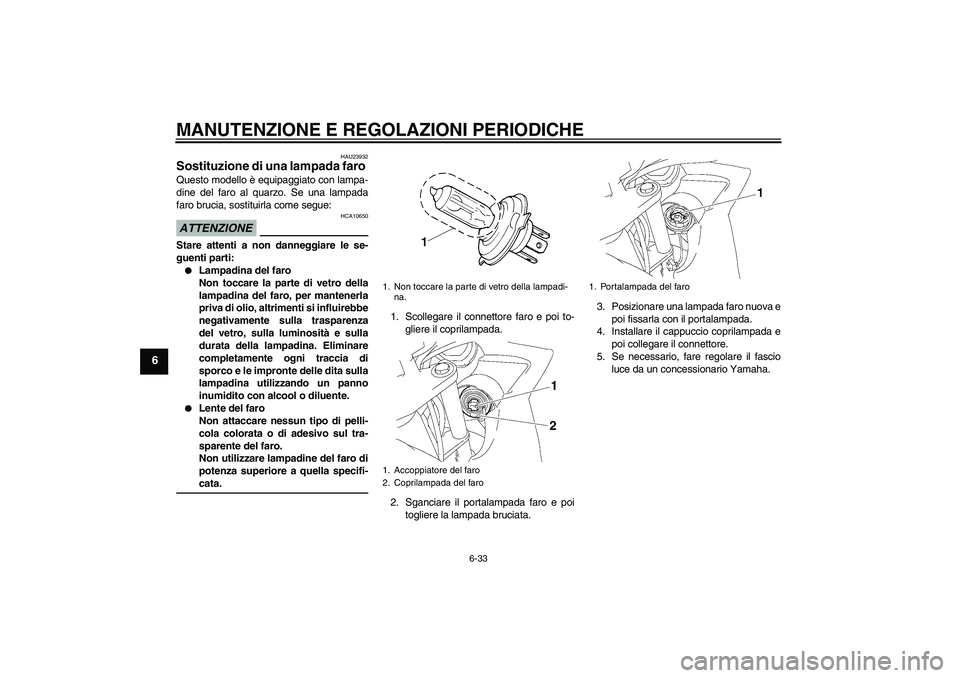

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
HAU23932
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampada
faro brucia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.1. Scollegare il connettore faro e poi to-
gliere il coprilampada.
2. Sganciare il portalampada faro e poi
togliere la lampada bruciata.3. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
4. Installare il cappuccio coprilampada e
poi collegare il connettore.
5. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
1. Non toccare la parte di vetro della lampadi-
na.
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
U4S8H2H0.book Page 33 Tuesday, July 29, 2008 9:59 AM

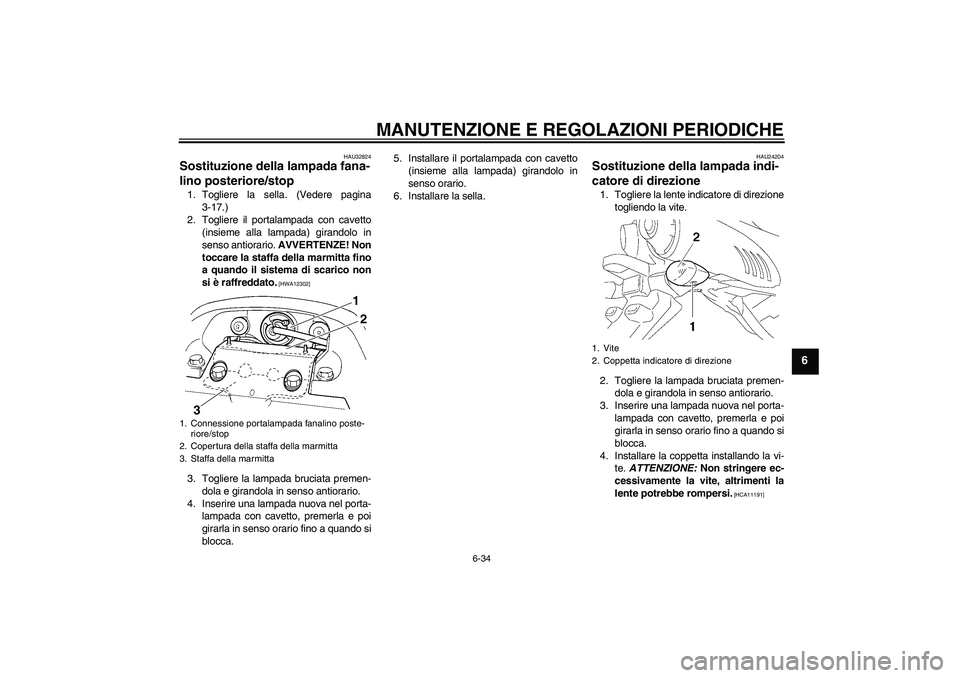

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU32824
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario. AVVERTENZE! Non
toccare la staffa della marmitta fino
a quando il sistema di scarico non
si è raffreddato.
[HWA12302]
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella.
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]
1. Connessione portalampada fanalino poste-
riore/stop
2. Copertura della staffa della marmitta
3. Staffa della marmitta
1
2
3
1. Vite
2. Coppetta indicatore di direzione
U4S8H2H0.book Page 34 Tuesday, July 29, 2008 9:59 AM

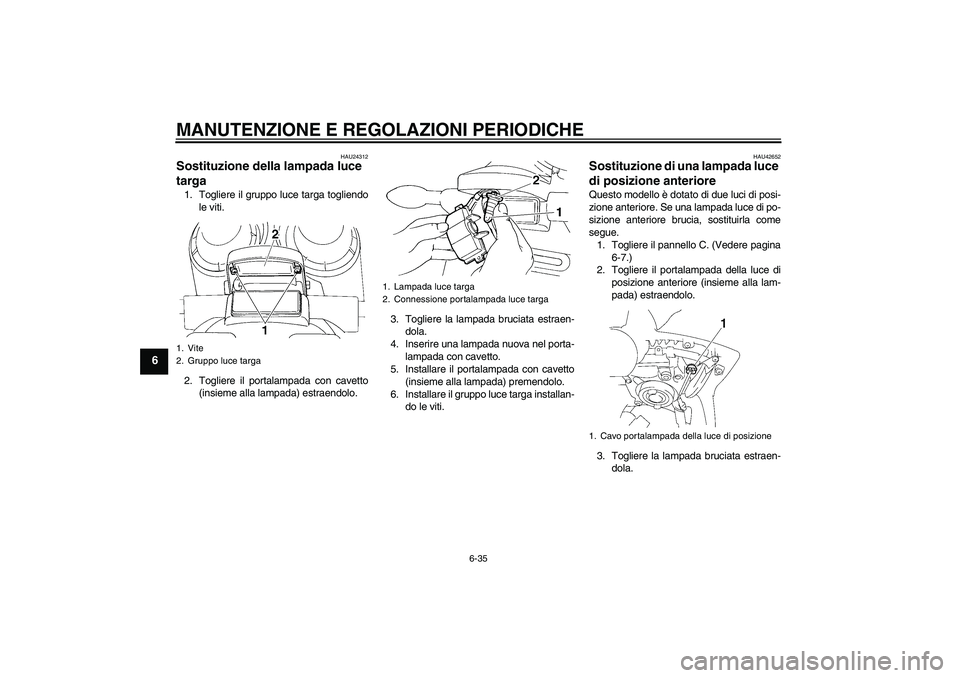

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU24312
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan-
do le viti.
HAU42652
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il pannello C. (Vedere pagina
6-7.)
2. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
3. Togliere la lampada bruciata estraen-
dola.
1. Vite
2. Gruppo luce targa
1. Lampada luce targa
2. Connessione portalampada luce targa
1. Cavo portalampada della luce di posizione
U4S8H2H0.book Page 35 Tuesday, July 29, 2008 9:59 AM

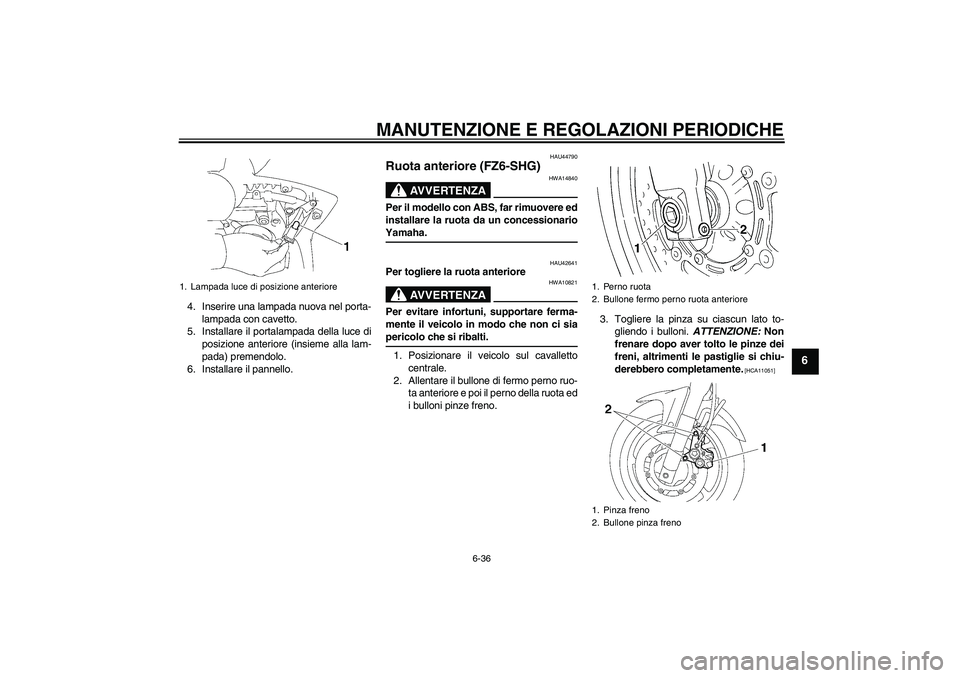

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.
6. Installare il pannello.
HAU44790
Ruota anteriore (FZ6-SHG)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionarioYamaha.
HAU42641
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci siapericolo che si ribalti.
1. Posizionare il veicolo sul cavalletto
centrale.
2. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.3. Togliere la pinza su ciascun lato to-
gliendo i bulloni. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
1. Lampada luce di posizione anteriore
1. Perno ruota
2. Bullone fermo perno ruota anteriore
1. Pinza freno
2. Bullone pinza freno
U4S8H2H0.book Page 36 Tuesday, July 29, 2008 9:59 AM

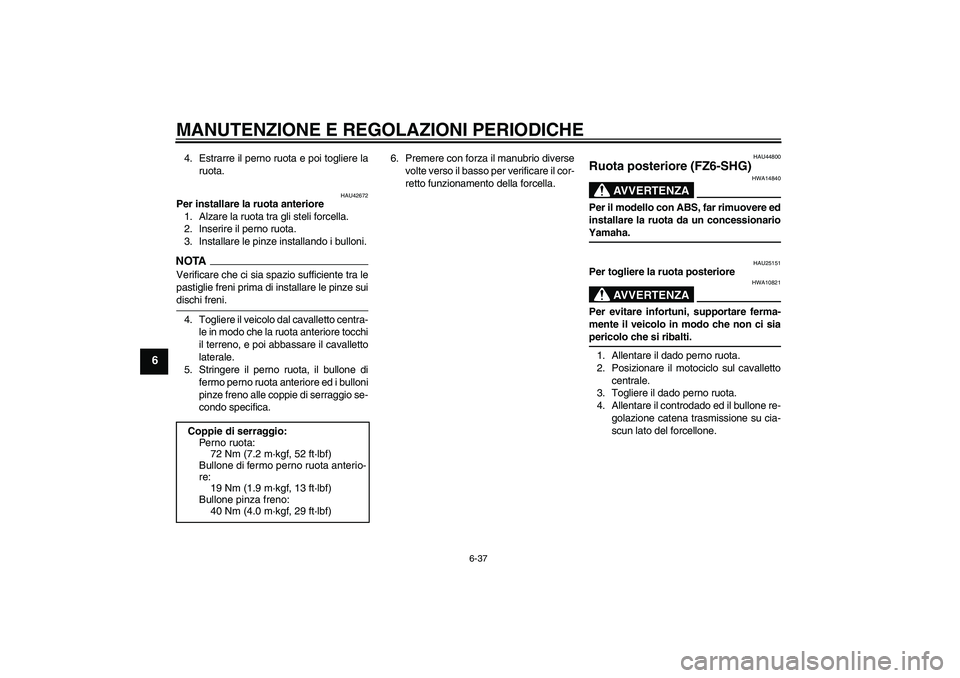

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
4. Estrarre il perno ruota e poi togliere la
ruota.
HAU42672
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Installare le pinze installando i bulloni.NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze suidischi freni.
4. Togliere il veicolo dal cavalletto centra-
le in modo che la ruota anteriore tocchi
il terreno, e poi abbassare il cavalletto
laterale.
5. Stringere il perno ruota, il bullone di
fermo perno ruota anteriore ed i bulloni
pinze freno alle coppie di serraggio se-
condo specifica.6. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
HAU44800
Ruota posteriore (FZ6-SHG)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionarioYamaha.
HAU25151
Per togliere la ruota posteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci siapericolo che si ribalti.
1. Allentare il dado perno ruota.
2. Posizionare il motociclo sul cavalletto
centrale.
3. Togliere il dado perno ruota.
4. Allentare il controdado ed il bullone re-
golazione catena trasmissione su cia-
scun lato del forcellone.
Coppie di serraggio:
Perno ruota:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo perno ruota anterio-
re:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Bullone pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U4S8H2H0.book Page 37 Tuesday, July 29, 2008 9:59 AM
