COMMANDES ET INSTRUMENTS
3-19
3
FAU13445
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :

Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.


Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.


S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.


Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation dechaleur.
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-ment le pot catalytique.
FAU32980
Selle Dépose de la selle
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi-
tion, relever l’arrière de la selle, puis
retirer celle-ci.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré.1. Serrure de selle
2. Déverrouiller.
U5S5F2F0.book Page 19 Friday, August 1, 2008 9:19 AM

COMMANDES ET INSTRUMENTS
3-20
3
2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.N.B.S’assurer que la selle est bien remise enplace avant de démarrer.
FAU14282
Accroche-casque Pour ouvrir l’accroche-casque, introduire la
clé dans la serrure, puis la tourner comme
illustré.
Pour verrouiller l’accroche-casque, le re-
mettre à sa position d’origine, puis retirer la
clé. AVERTISSEMENT ! Ne jamais rouler
avec un casque accroché à l’accroche-
casque, car le casque pourrait heurter
un objet et cela risque de provoquer la
perte de contrôle du véhicule et être la
cause d’un accident.
[FWA10161]FAU42910
Compartiment de rangement Ce compartiment de rangement est destiné
à accueillir un antivol CYCLELOK de
Yamaha. (Les antivols d’autres marques
pourraient ne pas y trouver place.) Veiller à
fixer solidement l’antivol CYCLELOK dans
le compartiment à l’aide de la sangle. Afin
d’éviter de la perdre, il convient d’attacher la
sangle lorsque l’antivol n’est pas dans le
compartiment.
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).
1. Patte de fixation
2. Support de selle
1. Accroche-casque
2. Déverrouiller.
1. Barre CYCLELOK (en option)
2. CYCLELOK de Yamaha (en option)
3. Sangle
U5S5F2F0.book Page 20 Friday, August 1, 2008 9:19 AM

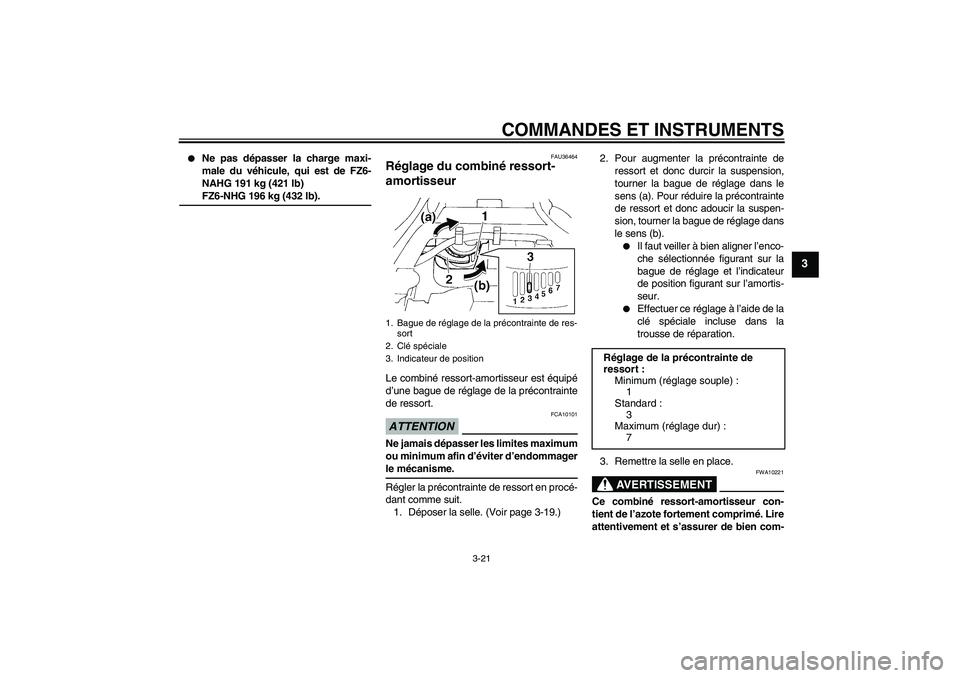

COMMANDES ET INSTRUMENTS
3-21
3


Ne pas dépasser la charge maxi-
male du véhicule, qui est de FZ6-
NAHG 191 kg (421 lb)FZ6-NHG 196 kg (432 lb).
FAU36464
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Régler la précontrainte de ressort en procé-
dant comme suit.
1. Déposer la selle. (Voir page 3-19.)2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).


Il faut veiller à bien aligner l’enco-
che sélectionnée figurant sur la
bague de réglage et l’indicateur
de position figurant sur l’amortis-
seur.


Effectuer ce réglage à l’aide de la
clé spéciale incluse dans la
trousse de réparation.
3. Remettre la selle en place.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
1. Bague de réglage de la précontrainte de res-
sort
2. Clé spéciale
3. Indicateur de position
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
3
Maximum (réglage dur) :
7
U5S5F2F0.book Page 21 Friday, August 1, 2008 9:19 AM

COMMANDES ET INSTRUMENTS
3-22
3
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne.


Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.


Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.


Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié àun concessionnaire Yamaha.
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU44892
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.


Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.


Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U5S5F2F0.book Page 22 Friday, August 1, 2008 9:19 AM

COMMANDES ET INSTRUMENTS
3-23
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U5S5F2F0.book Page 23 Friday, August 1, 2008 9:19 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans cemanuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-17
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-11
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-21, 6-22
U5S5F2F0.book Page 1 Friday, August 1, 2008 9:19 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-21, 6-22
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-20
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-17, 6-25
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-25
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-23, 6-24
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-17, 6-20
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26 ÉLÉMENTS CONTRÔLES PAGES
U5S5F2F0.book Page 2 Friday, August 1, 2008 9:19 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-27
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-22 ÉLÉMENTS CONTRÔLES PAGES
U5S5F2F0.book Page 3 Friday, August 1, 2008 9:19 AM
