2009 YAMAHA FX HO CRUISER Manuale duso (in Italian)

Istruzioni per l’uso
58
Per aprire il contenitore dell’estintore, ruotare
il tappo in senso antiorario.
Per chiudere il contenitore dell’estintore, inse-
rire l’estintore nel contenitore, e poi installare
il tappo e stringerlo saldamente.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore nel contenitore dell’estinto-
re.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se ne
possiede uno, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
HJU32591Leva dell’acceleratore
Controllare il corretto funzionamento della
leva dell’acceleratore.
Stringere e rilasciare più volte la leva dell’ac-
celeratore per verificare che non vi siano punti
di rallentamento nella sua corsa. La leva deve
muoversi agevolmente lungo tutta la sua cor-sa e ritornare automaticamente in posizione
iniziale quando viene rilasciata.
HJU32611Sistema di virata
Accertarsi che il manubrio non sia allentato.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che si muova agevolmente e
senza impedimenti lungo tutta la sua corsa.
Inoltre accertarsi che l’ugello direzionale cam-
bi direzione nello stesso senso in cui si gira il
manubrio, e che non ci sia del gioco tra il ma-
nubrio e l’ugello direzionale.
Spingere il manubrio in avanti ed indietro per
verificare che la leva di regolazione dell’incli-
nazione ed il manubrio siano bloccati in posi-
zione. (Per ulteriori istruzioni sulla “leva di
1Contenitore dell’estintore
2Tappo del contenitore dell’estintore
UF2H70H0.book Page 58 Friday, January 16, 2009 9:41 AM

Istruzioni per l’uso

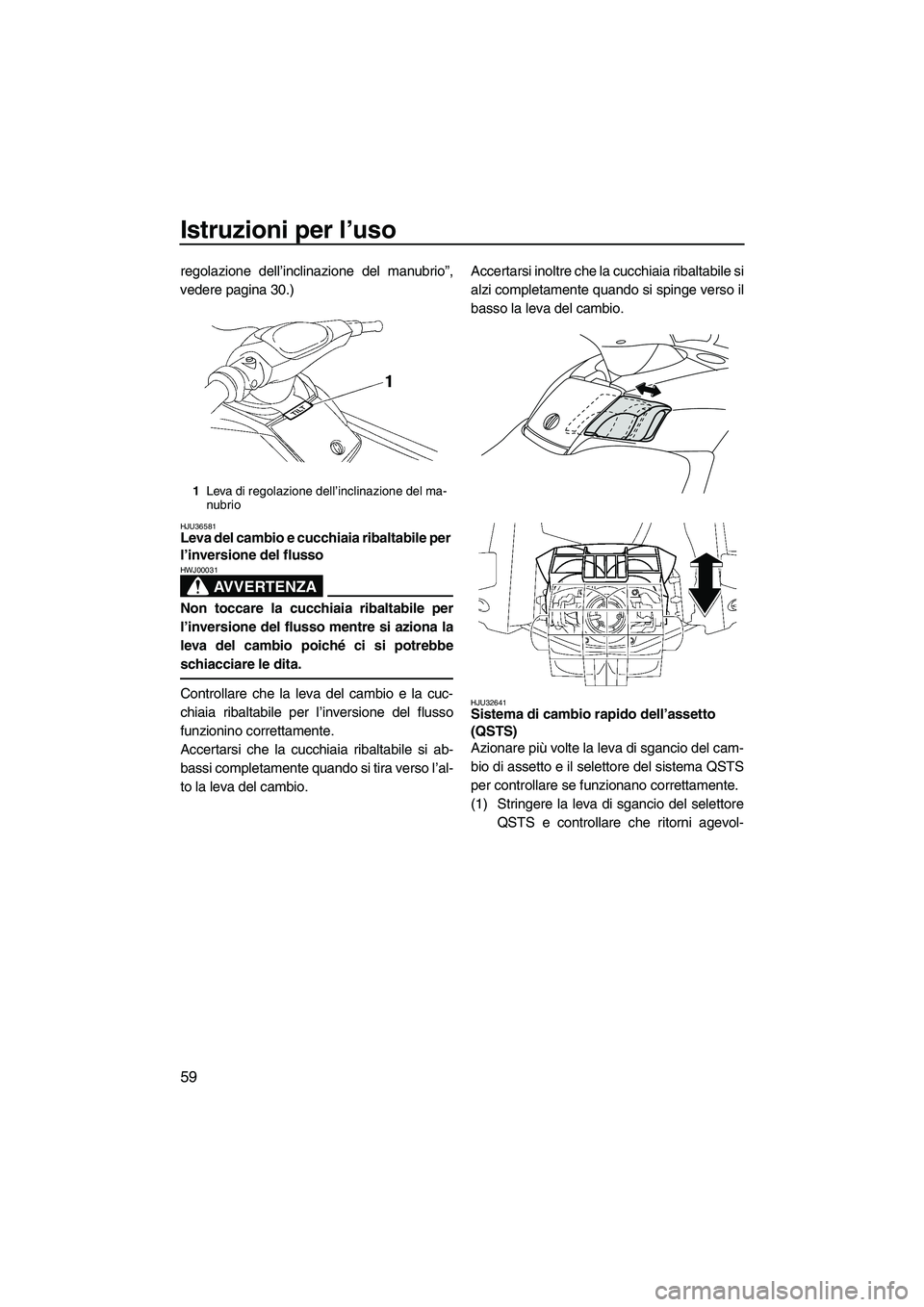

59
regolazione dell’inclinazione del manubrio”,
vedere pagina 30.)
HJU36581Leva del cambio e cucchiaia ribaltabile per
l’inversione del flusso
AVVERTENZA
HWJ00031
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona la
leva del cambio poiché ci si potrebbe
schiacciare le dita.
Controllare che la leva del cambio e la cuc-
chiaia ribaltabile per l’inversione del flusso
funzionino correttamente.
Accertarsi che la cucchiaia ribaltabile si ab-
bassi completamente quando si tira verso l’al-
to la leva del cambio.Accertarsi inoltre che la cucchiaia ribaltabile si
alzi completamente quando si spinge verso il
basso la leva del cambio.HJU32641Sistema di cambio rapido dell’assetto
(QSTS)
Azionare più volte la leva di sgancio del cam-
bio di assetto e il selettore del sistema QSTS
per controllare se funzionano correttamente.
(1) Stringere la leva di sgancio del selettore
QSTS e controllare che ritorni agevol-
1Leva di regolazione dell’inclinazione del ma-
nubrio
UF2H70H0.book Page 59 Friday, January 16, 2009 9:41 AM

Istruzioni per l’uso
60
mente nella sua posizione originaria
quando la si rilascia.
(2) Controllare che il selettore QSTS giri
agevolmente quando si stringe la leva e
controllare che il selettore si blocchi in
ogni posizione quando si rilascia la leva.
(3) Controllare se l’angolo dell’ugello direzio-
nale cambia quando si sposta il selettore
QSTS dalla posizione neutra alla posizio-ne di prua verso l’alto o di prua verso il
basso.
Se il meccanismo non funziona correttamen-
te, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.
HJU32651Presa d’acqua dell’idrogetto
Verificare attentamente che nella presa d’ac-
qua dell’idrogetto non ci siano alghe, detriti o
altri corpi estranei che possano ostacolare
l’aspirazione dell’acqua. Se l’aspirazione
dell’acqua è intasata, pulirla. (Vedere pagina
97 per le procedure di pulizia della presa d’ac-
qua dell’idrogetto.)
Se si utilizza la moto d’acqua con la presa
d’acqua otturata, potrebbe verificarsi il feno-
meno della cavitazione, con una conseguente
riduzione della spinta ed un possibile danneg-
giamento dell’idrogetto. In alcuni casi, il moto-
re può surriscaldarsi per la mancanza di
acqua di raffreddamento, e conseguentemen-
UF2H70H0.book Page 60 Friday, January 16, 2009 9:41 AM

Istruzioni per l’uso

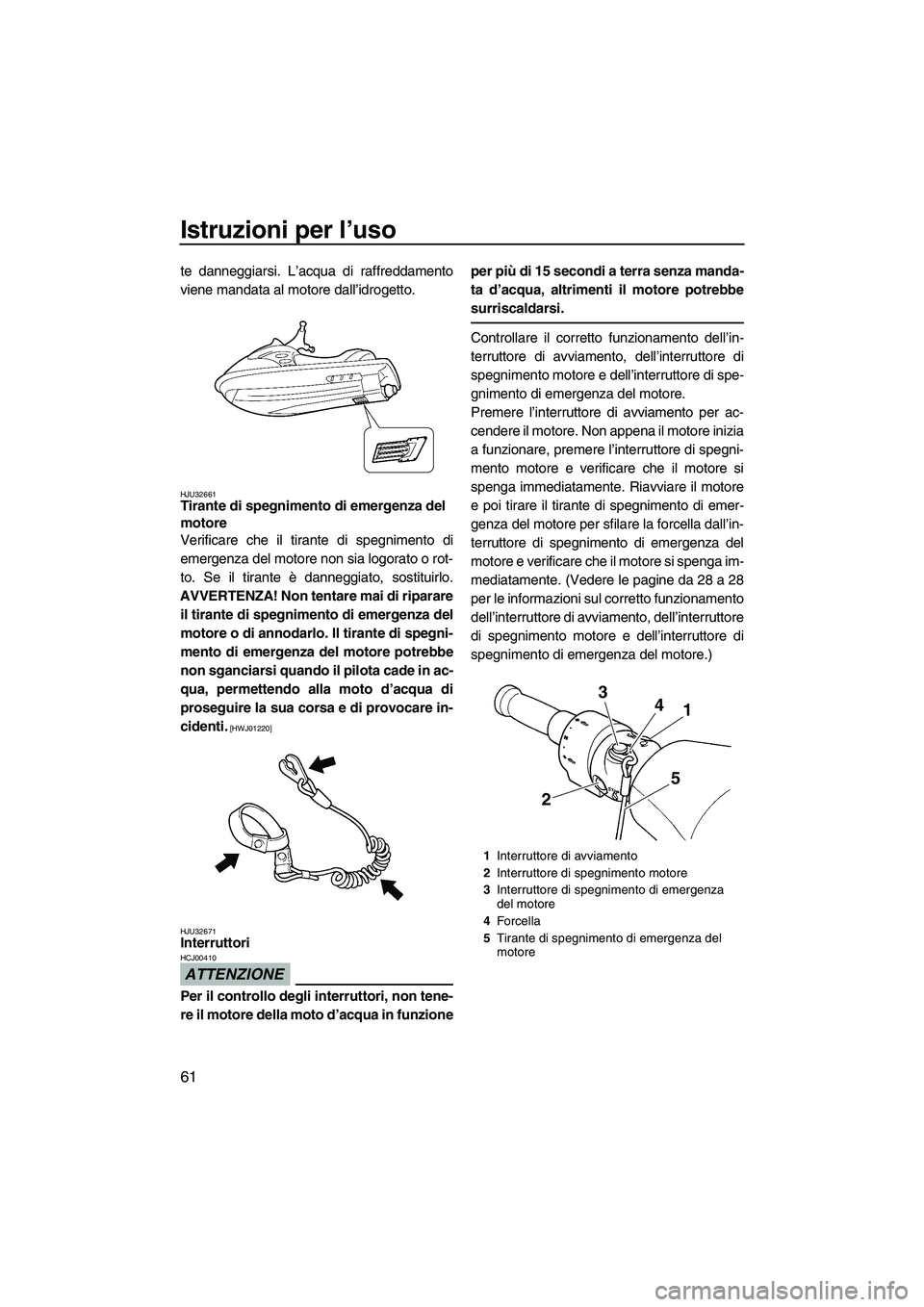

61
te danneggiarsi. L’acqua di raffreddamento
viene mandata al motore dall’idrogetto.
HJU32661Tirante di spegnimento di emergenza del
motore
Verificare che il tirante di spegnimento di
emergenza del motore non sia logorato o rot-
to. Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare
il tirante di spegnimento di emergenza del
motore o di annodarlo. Il tirante di spegni-
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01220]
HJU32671
Interruttori
ATTENZIONE
HCJ00410
Per il controllo degli interruttori, non tene-
re il motore della moto d’acqua in funzioneper più di 15 secondi a terra senza manda-
ta d’acqua, altrimenti il motore potrebbe
surriscaldarsi.
Controllare il corretto funzionamento dell’in-
terruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di spe-
gnimento di emergenza del motore.
Premere l’interruttore di avviamento per ac-
cendere il motore. Non appena il motore inizia
a funzionare, premere l’interruttore di spegni-
mento motore e verificare che il motore si
spenga immediatamente. Riavviare il motore
e poi tirare il tirante di spegnimento di emer-
genza del motore per sfilare la forcella dall’in-
terruttore di spegnimento di emergenza del
motore e verificare che il motore si spenga im-
mediatamente. (Vedere le pagine da 28 a 28
per le informazioni sul corretto funzionamento
dell’interruttore di avviamento, dell’interruttore
di spegnimento motore e dell’interruttore di
spegnimento di emergenza del motore.)
1Interruttore di avviamento
2Interruttore di spegnimento motore
3Interruttore di spegnimento di emergenza
del motore
4Forcella
5Tirante di spegnimento di emergenza del
motore
4
1 3
5
2
UF2H70H0.book Page 61 Friday, January 16, 2009 9:41 AM

Istruzioni per l’uso

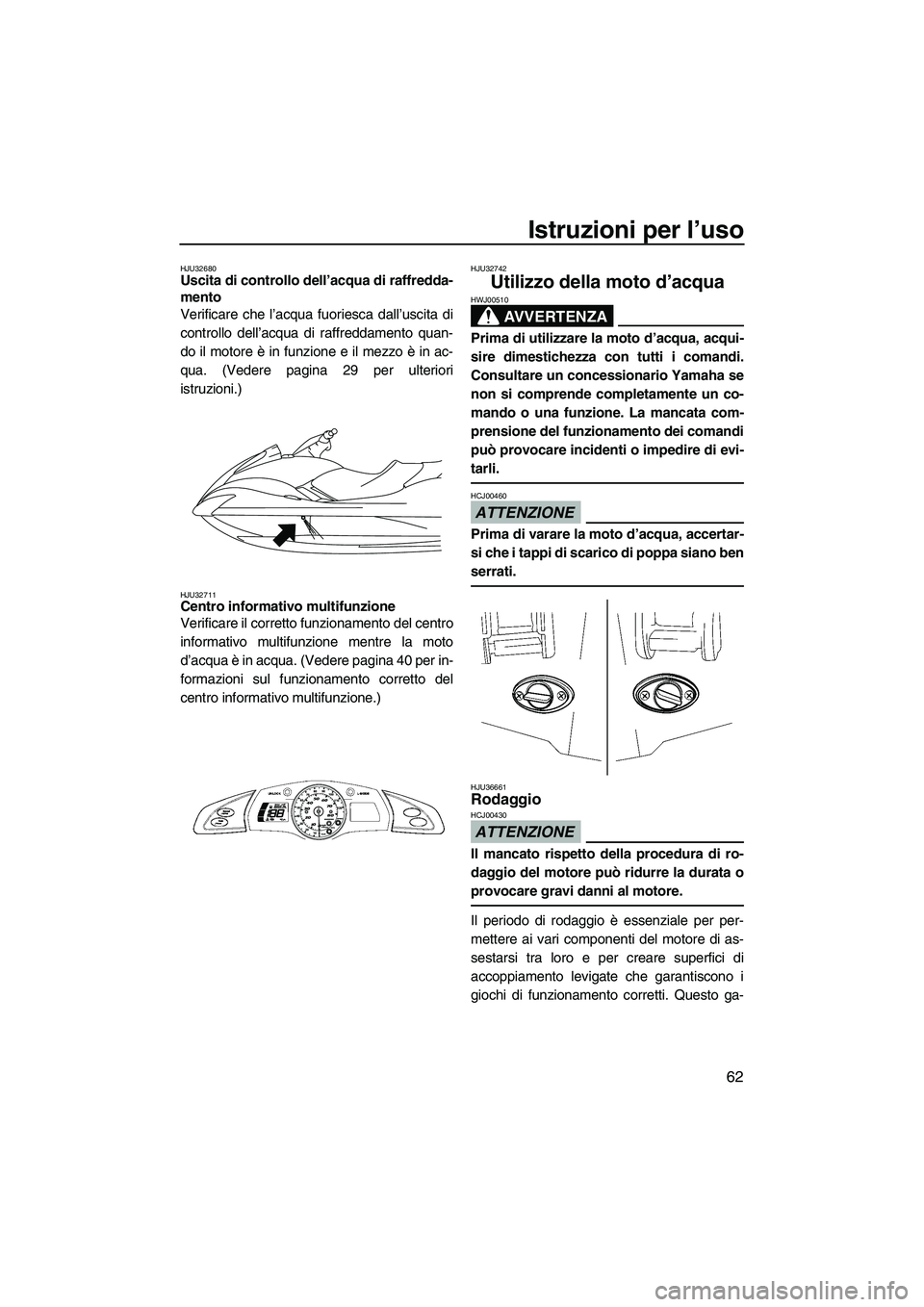

62
HJU32680Uscita di controllo dell’acqua di raffredda-
mento
Verificare che l’acqua fuoriesca dall’uscita di
controllo dell’acqua di raffreddamento quan-
do il motore è in funzione e il mezzo è in ac-
qua. (Vedere pagina 29 per ulteriori
istruzioni.)
HJU32711Centro informativo multifunzione
Verificare il corretto funzionamento del centro
informativo multifunzione mentre la moto
d’acqua è in acqua. (Vedere pagina 40 per in-
formazioni sul funzionamento corretto del
centro informativo multifunzione.)
HJU32742
Utilizzo della moto d’acqua
AVVERTENZA
HWJ00510
Prima di utilizzare la moto d’acqua, acqui-
sire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un co-
mando o una funzione. La mancata com-
prensione del funzionamento dei comandi
può provocare incidenti o impedire di evi-
tarli.
ATTENZIONE
HCJ00460
Prima di varare la moto d’acqua, accertar-
si che i tappi di scarico di poppa siano ben
serrati.
HJU36661Rodaggio
ATTENZIONE
HCJ00430
Il mancato rispetto della procedura di ro-
daggio del motore può ridurre la durata o
provocare gravi danni al motore.
Il periodo di rodaggio è essenziale per per-
mettere ai vari componenti del motore di as-
sestarsi tra loro e per creare superfici di
accoppiamento levigate che garantiscono i
giochi di funzionamento corretti. Questo ga-
UF2H70H0.book Page 62 Friday, January 16, 2009 9:41 AM

Istruzioni per l’uso

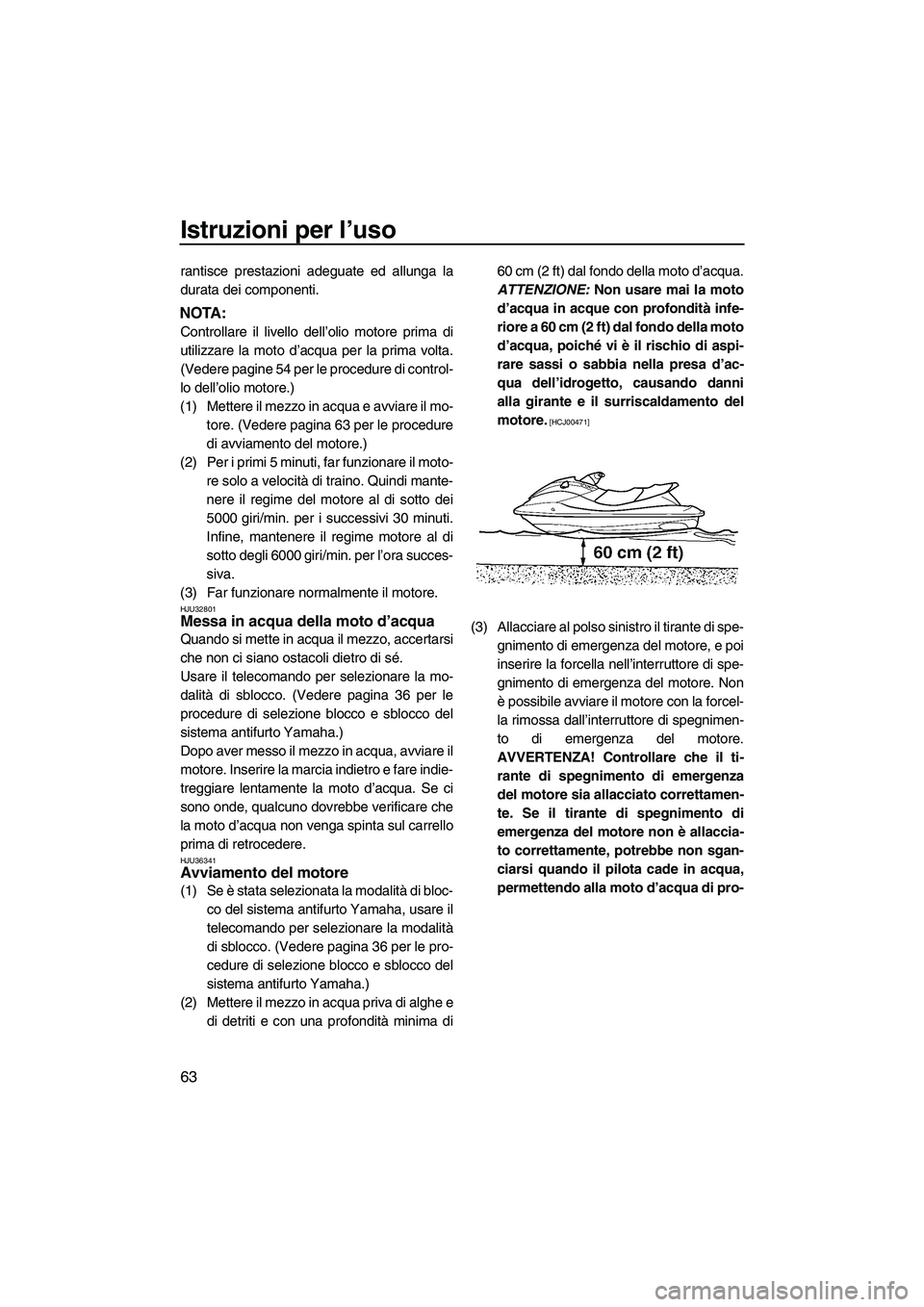

63
rantisce prestazioni adeguate ed allunga la
durata dei componenti.
NOTA:
Controllare il livello dell’olio motore prima di
utilizzare la moto d’acqua per la prima volta.
(Vedere pagine 54 per le procedure di control-
lo dell’olio motore.)
(1) Mettere il mezzo in acqua e avviare il mo-
tore. (Vedere pagina 63 per le procedure
di avviamento del motore.)
(2) Per i primi 5 minuti, far funzionare il moto-
re solo a velocità di traino. Quindi mante-
nere il regime del motore al di sotto dei
5000 giri/min. per i successivi 30 minuti.
Infine, mantenere il regime motore al di
sotto degli 6000 giri/min. per l’ora succes-
siva.
(3) Far funzionare normalmente il motore.
HJU32801Messa in acqua della moto d’acqua
Quando si mette in acqua il mezzo, accertarsi
che non ci siano ostacoli dietro di sé.
Usare il telecomando per selezionare la mo-
dalità di sblocco. (Vedere pagina 36 per le
procedure di selezione blocco e sblocco del
sistema antifurto Yamaha.)
Dopo aver messo il mezzo in acqua, avviare il
motore. Inserire la marcia indietro e fare indie-
treggiare lentamente la moto d’acqua. Se ci
sono onde, qualcuno dovrebbe verificare che
la moto d’acqua non venga spinta sul carrello
prima di retrocedere.
HJU36341Avviamento del motore
(1) Se è stata selezionata la modalità di bloc-
co del sistema antifurto Yamaha, usare il
telecomando per selezionare la modalità
di sblocco. (Vedere pagina 36 per le pro-
cedure di selezione blocco e sblocco del
sistema antifurto Yamaha.)
(2) Mettere il mezzo in acqua priva di alghe e
di detriti e con una profondità minima di60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non usare mai la moto
d’acqua in acque con profondità infe-
riore a 60 cm (2 ft) dal fondo della moto
d’acqua, poiché vi è il rischio di aspi-
rare sassi o sabbia nella presa d’ac-
qua dell’idrogetto, causando danni
alla girante e il surriscaldamento del
motore.
[HCJ00471]
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento di emergenza del motore. Non
è possibile avviare il motore con la forcel-
la rimossa dall’interruttore di spegnimen-
to di emergenza del motore.
AVVERTENZA! Controllare che il ti-
rante di spegnimento di emergenza
del motore sia allacciato correttamen-
te. Se il tirante di spegnimento di
emergenza del motore non è allaccia-
to correttamente, potrebbe non sgan-
ciarsi quando il pilota cade in acqua,
permettendo alla moto d’acqua di pro-
UF2H70H0.book Page 63 Friday, January 16, 2009 9:41 AM

Istruzioni per l’uso

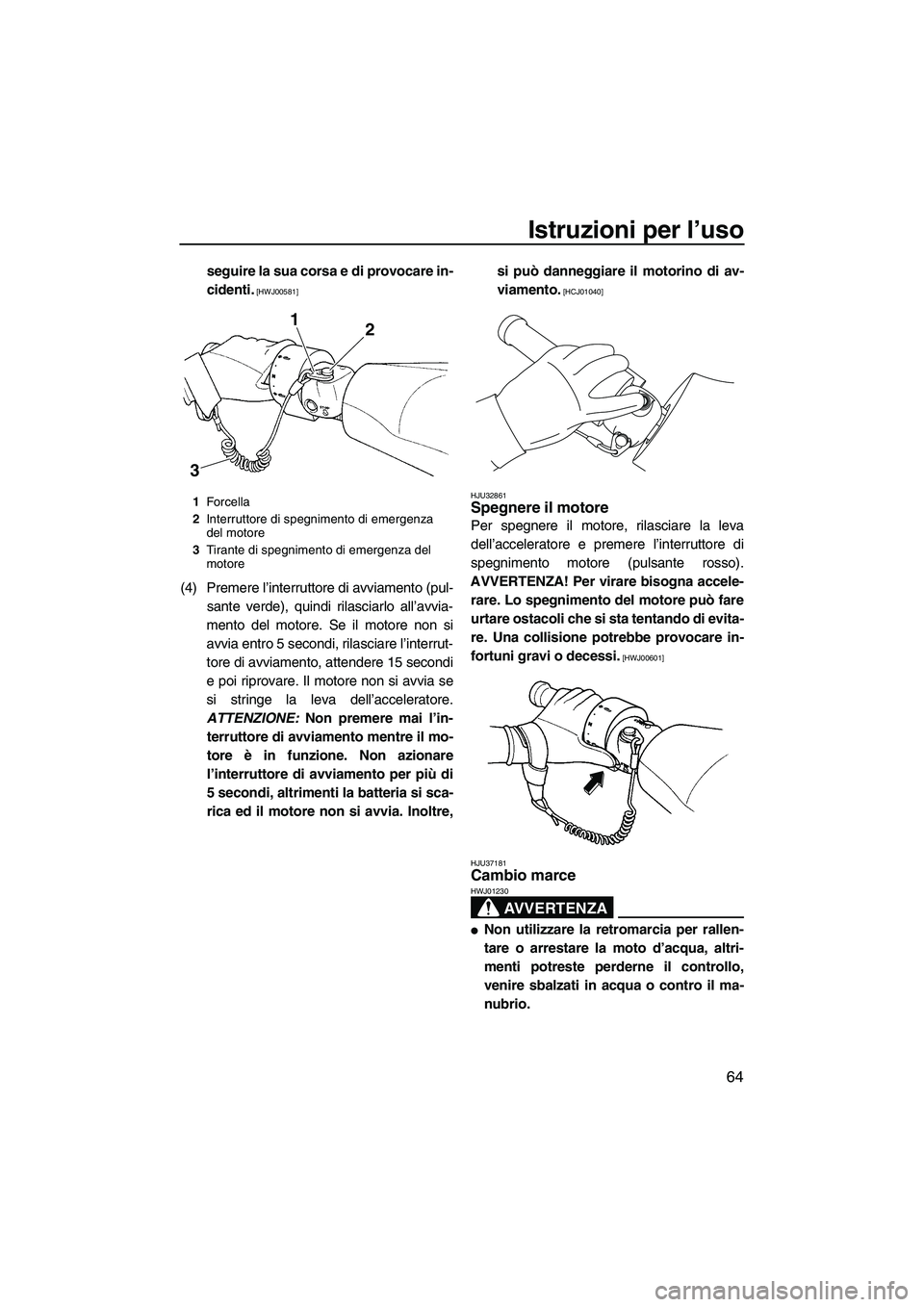

64
seguire la sua corsa e di provocare in-
cidenti.
[HWJ00581]
(4) Premere l’interruttore di avviamento (pul-
sante verde), quindi rilasciarlo all’avvia-
mento del motore. Se il motore non si
avvia entro 5 secondi, rilasciare l’interrut-
tore di avviamento, attendere 15 secondi
e poi riprovare. Il motore non si avvia se
si stringe la leva dell’acceleratore.
ATTENZIONE: Non premere mai l’in-
terruttore di avviamento mentre il mo-
tore è in funzione. Non azionare
l’interruttore di avviamento per più di
5 secondi, altrimenti la batteria si sca-
rica ed il motore non si avvia. Inoltre,si può danneggiare il motorino di av-
viamento.
[HCJ01040]
HJU32861
Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accele-
rare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evita-
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00601]
HJU37181
Cambio marce
AVVERTENZA
HWJ01230

Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
1Forcella
2Interruttore di spegnimento di emergenza
del motore
3Tirante di spegnimento di emergenza del
motore
31
2
UF2H70H0.book Page 64 Friday, January 16, 2009 9:41 AM

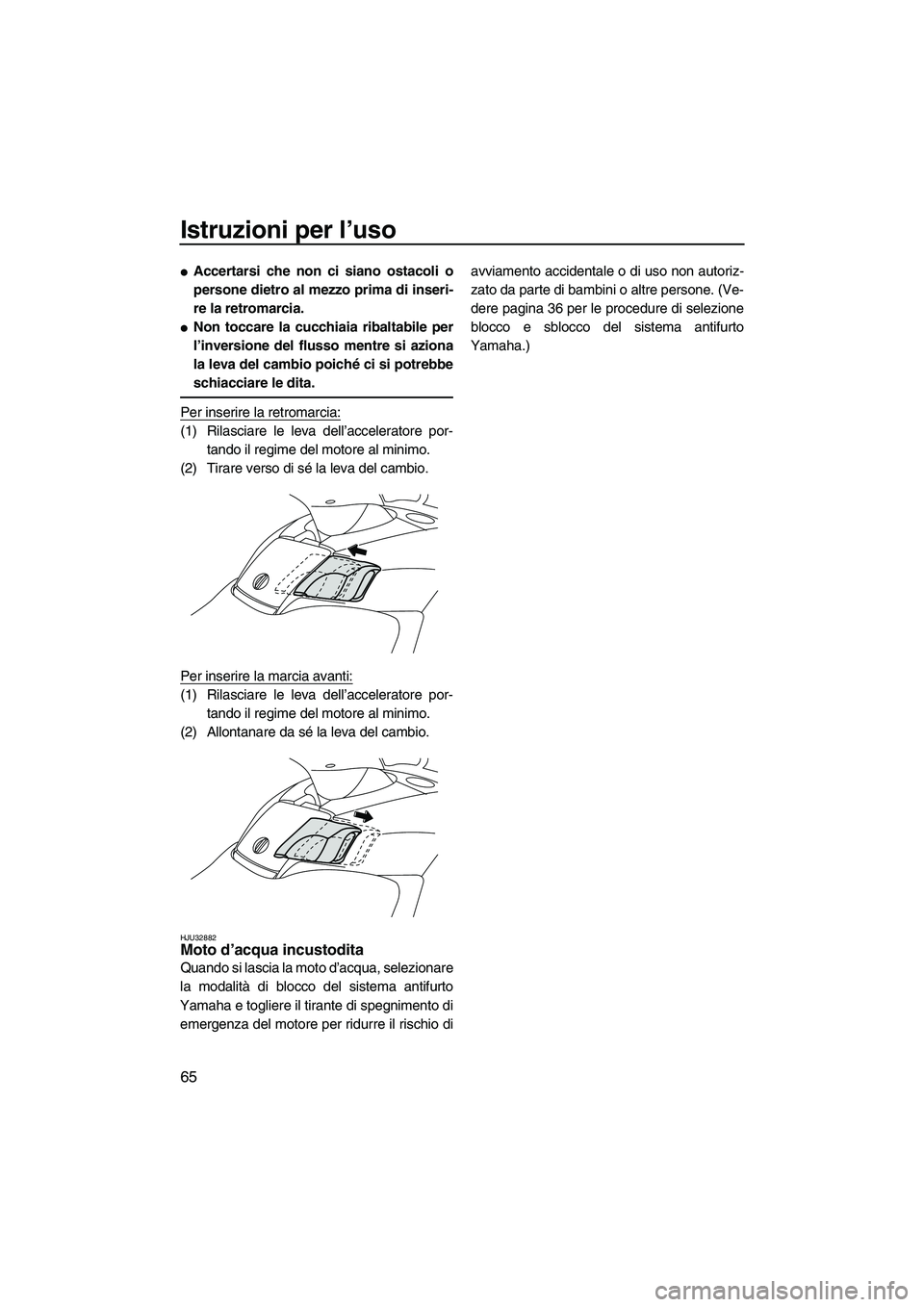

Istruzioni per l’uso
65

Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inseri-
re la retromarcia.

Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva del cambio poiché ci si potrebbe
schiacciare le dita.
Per inserire la retromarcia:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Tirare verso di sé la leva del cambio.
Per inserire la marcia avanti:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Allontanare da sé la leva del cambio.
HJU32882Moto d’acqua incustodita
Quando si lascia la moto d’acqua, selezionare
la modalità di blocco del sistema antifurto
Yamaha e togliere il tirante di spegnimento di
emergenza del motore per ridurre il rischio diavviamento accidentale o di uso non autoriz-
zato da parte di bambini o altre persone. (Ve-
dere pagina 36 per le procedure di selezione
blocco e sblocco del sistema antifurto
Yamaha.)
UF2H70H0.book Page 65 Friday, January 16, 2009 9:41 AM
