2009 YAMAHA FX HO CRUISER Manuale duso (in Italian)

Manutenzione ed assistenza
82

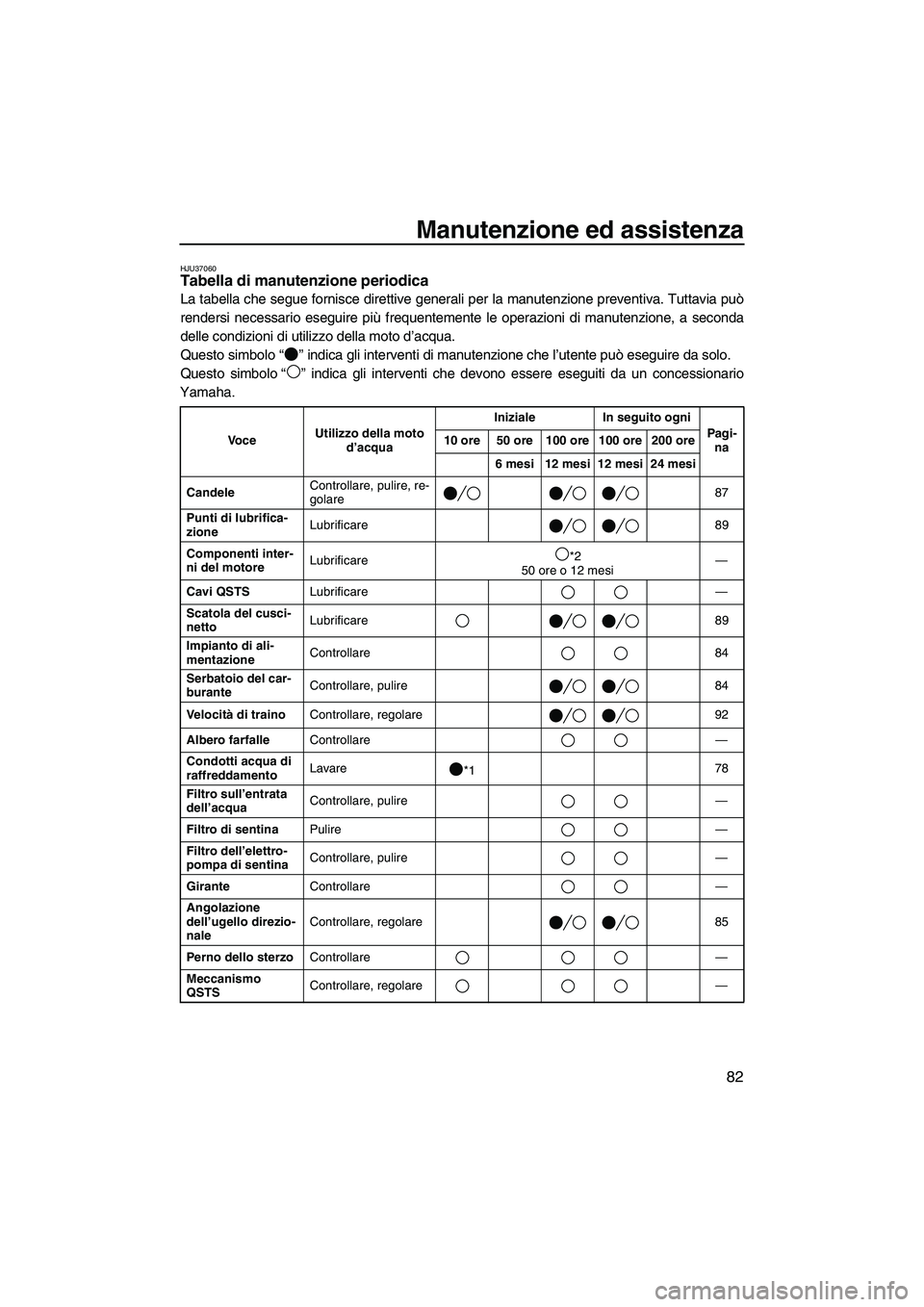

HJU37060Tabella di manutenzione periodica
La tabella che segue fornisce direttive generali per la manutenzione preventiva. Tuttavia può
rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a seconda
delle condizioni di utilizzo della moto d’acqua.
Questo simbolo“” indica gli interventi di manutenzione che l’utente può eseguire da solo.
Questo simbolo“” indica gli interventi che devono essere eseguiti da un concessionario
Yamaha.
Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
CandeleControllare, pulire, re-
golare87
Punti di lubrifica-
zioneLubrificare 89
Componenti inter-
ni del motoreLubrificare*2
50 ore o 12 mesi—
Cavi QSTSLubrificare—
Scatola del cusci-
nettoLubrificare 89
Impianto di ali-
mentazioneControllare 84
Serbatoio del car-
buranteControllare, pulire 84
Ve l o c ità di trainoControllare, regolare 92
Albero farfalleControllare—
Condotti acqua di
raffreddamentoLavare
*178
Filtro sull’entrata
dell’acquaControllare, pulire—
Filtro di sentinaPulire—
Filtro dell’elettro-
pompa di sentinaControllare, pulire—
GiranteControllare—
Angolazione
dell’ugello direzio-
naleControllare, regolare 85
Perno dello sterzoControllare—
Meccanismo
QSTSControllare, regolare—
UF2H70H0.book Page 82 Friday, January 16, 2009 9:41 AM

Manutenzione ed assistenza
83

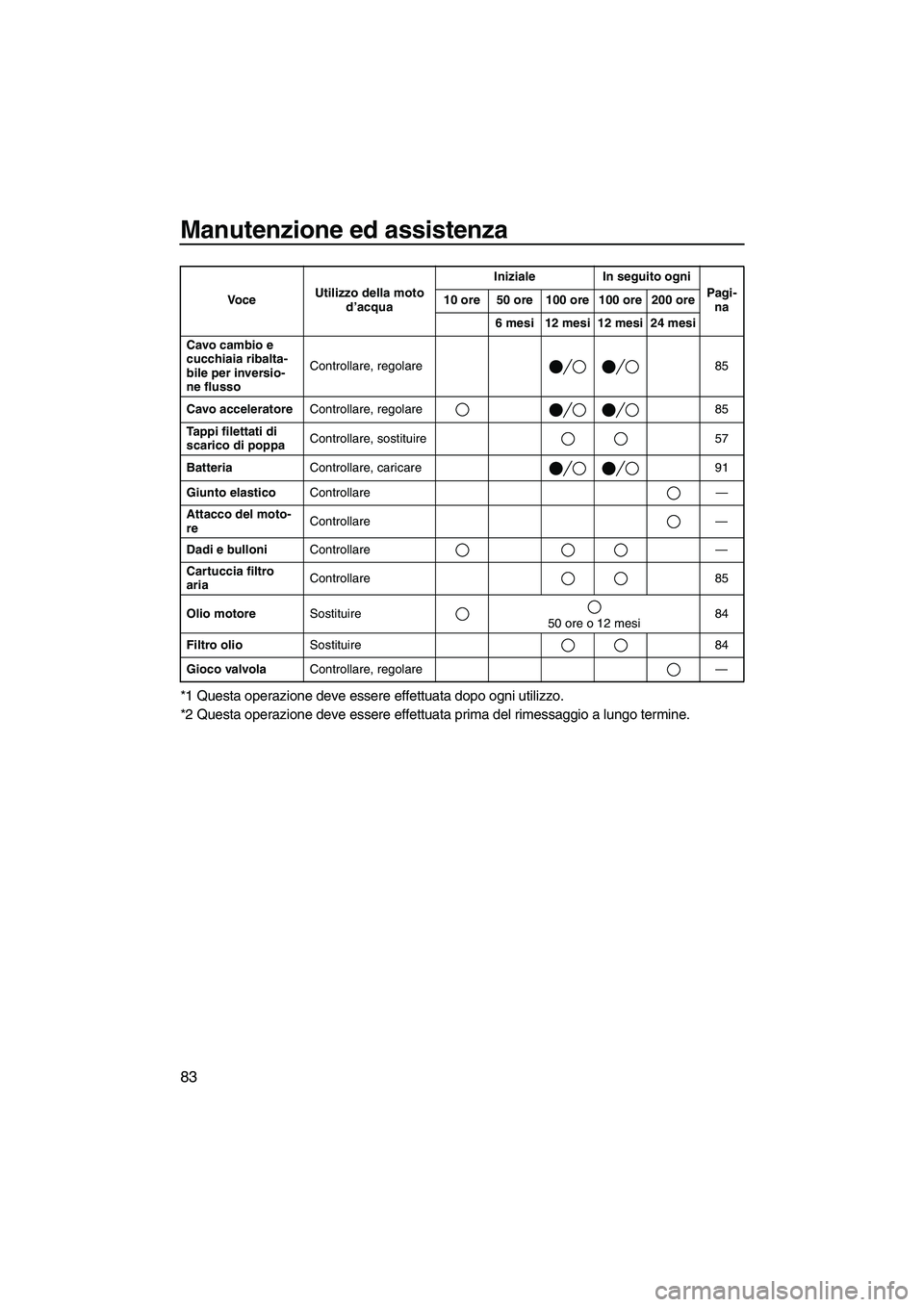

*1 Questa operazione deve essere effettuata dopo ogni utilizzo.
*2 Questa operazione deve essere effettuata prima del rimessaggio a lungo termine.
Cavo cambio e
cucchiaia ribalta-
bile per inversio-
ne flussoControllare, regolare 85
Cavo acceleratoreControllare, regolare 85
Tappi filettati di
scarico di poppaControllare, sostituire 57
BatteriaControllare, caricare 91
Giunto elasticoControllare—
Attacco del moto-
reControllare—
Dadi e bulloniControllare—
Cartuccia filtro
ariaControllare 85
Olio motoreSostituire
50 ore o 12 mesi84
Filtro olioSostituire 84
Gioco valvolaControllare, regolare— Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2H70H0.book Page 83 Friday, January 16, 2009 9:41 AM

Manutenzione ed assistenza
84

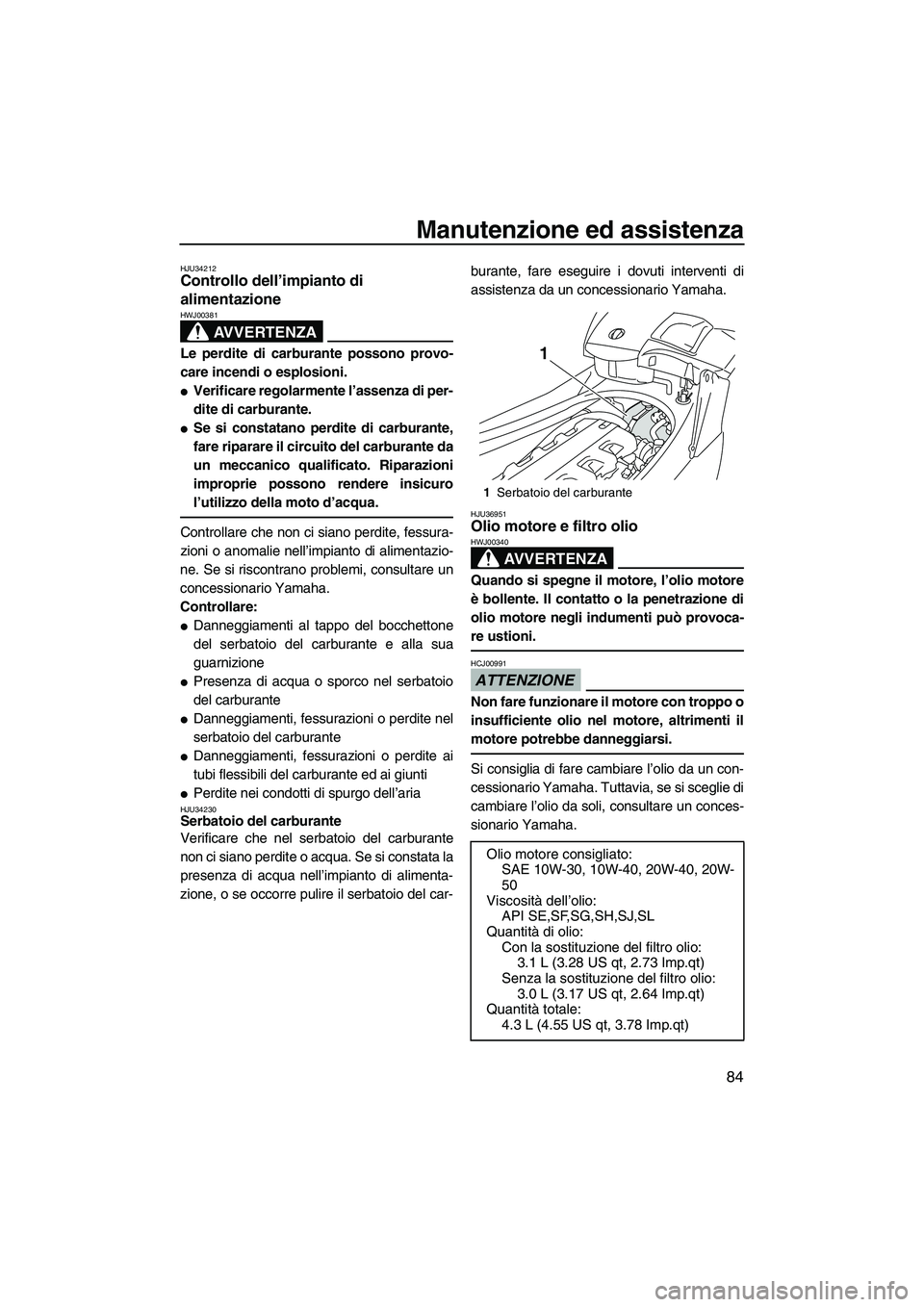

HJU34212Controllo dell’impianto di
alimentazione
AVVERTENZA
HWJ00381
Le perdite di carburante possono provo-
care incendi o esplosioni.

Verificare regolarmente l’assenza di per-
dite di carburante.

Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Controllare che non ci siano perdite, fessura-
zioni o anomalie nell’impianto di alimentazio-
ne. Se si riscontrano problemi, consultare un
concessionario Yamaha.
Controllare:

Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione

Presenza di acqua o sporco nel serbatoio
del carburante

Danneggiamenti, fessurazioni o perdite nel
serbatoio del carburante

Danneggiamenti, fessurazioni o perdite ai
tubi flessibili del carburante ed ai giunti

Perdite nei condotti di spurgo dell’ariaHJU34230Serbatoio del carburante
Verificare che nel serbatoio del carburante
non ci siano perdite o acqua. Se si constata la
presenza di acqua nell’impianto di alimenta-
zione, o se occorre pulire il serbatoio del car-burante, fare eseguire i dovuti interventi di
assistenza da un concessionario Yamaha.
HJU36951Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio da un con-
cessionario Yamaha. Tuttavia, se si sceglie di
cambiare l’olio da soli, consultare un conces-
sionario Yamaha.
1Serbatoio del carburante
Olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Viscosità dell’olio:
API SE,SF,SG,SH,SJ,SL
Quantità di olio:
Con la sostituzione del filtro olio:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Senza la sostituzione del filtro olio:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale:
4.3 L (4.55 US qt, 3.78 Imp.qt)
1
UF2H70H0.book Page 84 Friday, January 16, 2009 9:41 AM

Manutenzione ed assistenza
85

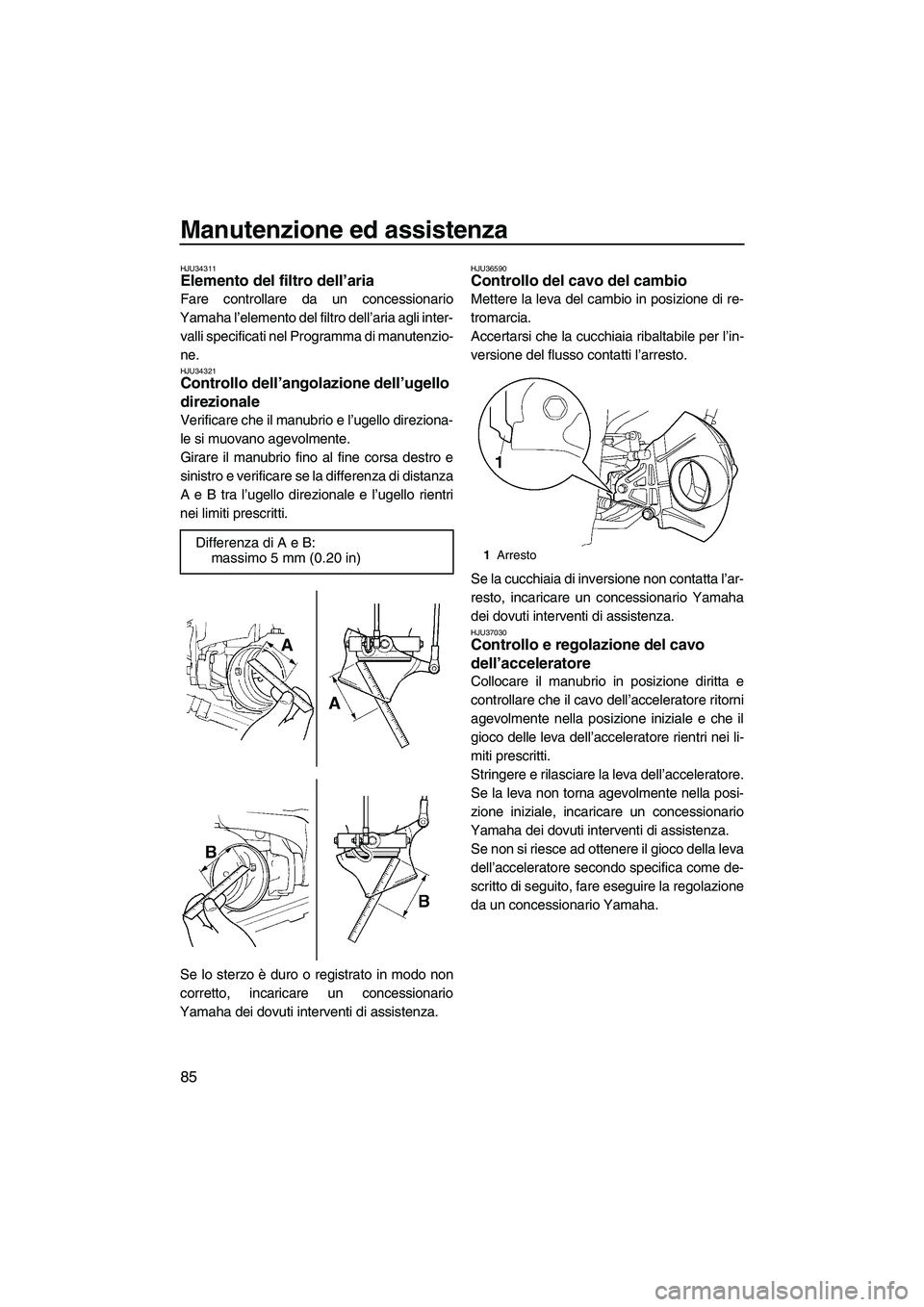

HJU34311Elemento del filtro dell’aria
Fare controllare da un concessionario
Yamaha l’elemento del filtro dell’aria agli inter-
valli specificati nel Programma di manutenzio-
ne.
HJU34321Controllo dell’angolazione dell’ugello
direzionale
Verificare che il manubrio e l’ugello direziona-
le si muovano agevolmente.
Girare il manubrio fino al fine corsa destro e
sinistro e verificare se la differenza di distanza
A e B tra l’ugello direzionale e l’ugello rientri
nei limiti prescritti.
Se lo sterzo è duro o registrato in modo non
corretto, incaricare un concessionario
Yamaha dei dovuti interventi di assistenza.
HJU36590Controllo del cavo del cambio
Mettere la leva del cambio in posizione di re-
tromarcia.
Accertarsi che la cucchiaia ribaltabile per l’in-
versione del flusso contatti l’arresto.
Se la cucchiaia di inversione non contatta l’ar-
resto, incaricare un concessionario Yamaha
dei dovuti interventi di assistenza.
HJU37030Controllo e regolazione del cavo
dell’acceleratore
Collocare il manubrio in posizione diritta e
controllare che il cavo dell’acceleratore ritorni
agevolmente nella posizione iniziale e che il
gioco delle leva dell’acceleratore rientri nei li-
miti prescritti.
Stringere e rilasciare la leva dell’acceleratore.
Se la leva non torna agevolmente nella posi-
zione iniziale, incaricare un concessionario
Yamaha dei dovuti interventi di assistenza.
Se non si riesce ad ottenere il gioco della leva
dell’acceleratore secondo specifica come de-
scritto di seguito, fare eseguire la regolazione
da un concessionario Yamaha. Differenza di A e B:
massimo 5 mm (0.20 in)
1Arresto
UF2H70H0.book Page 85 Friday, January 16, 2009 9:41 AM

Manutenzione ed assistenza
86

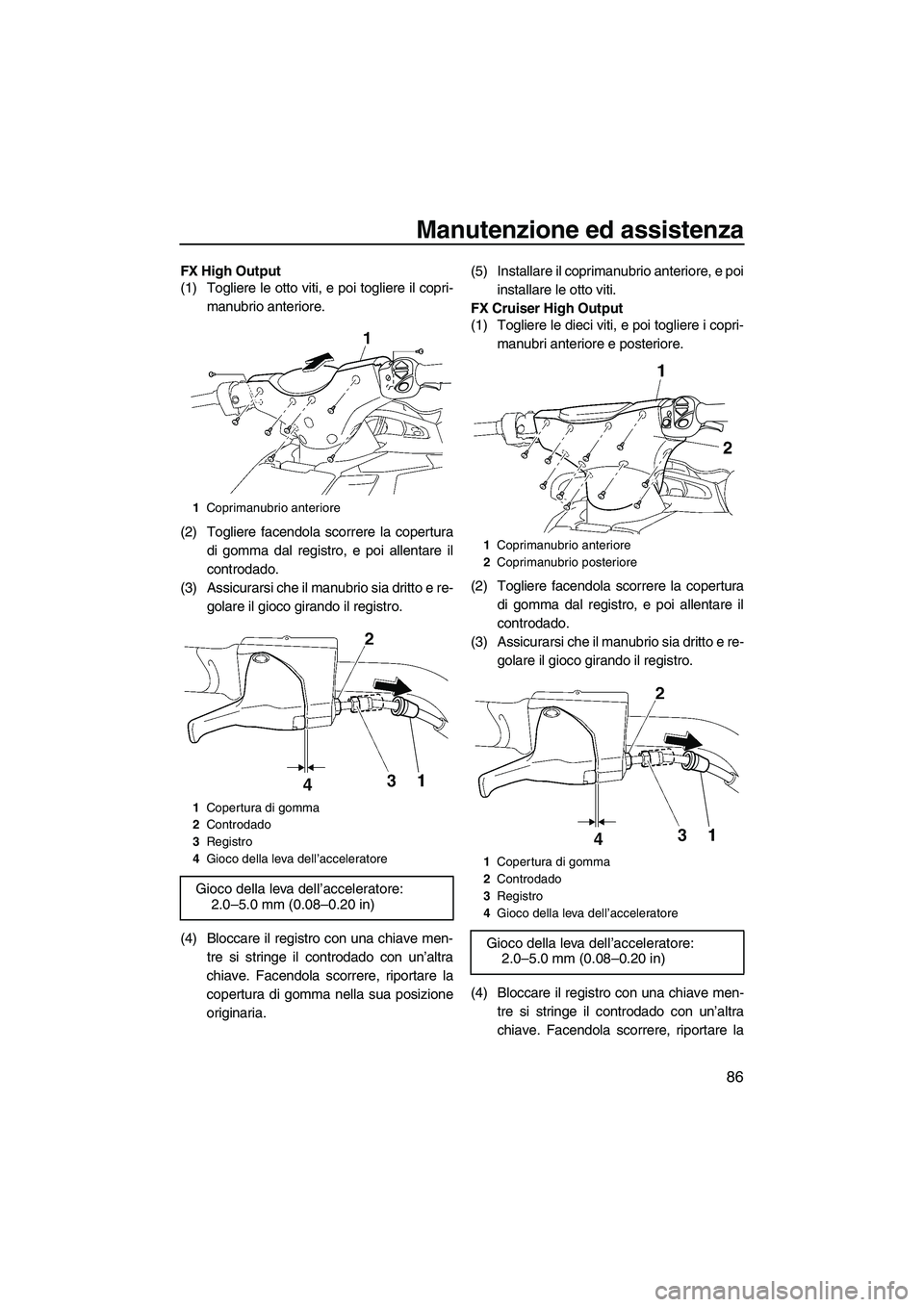

FX High Output
(1) Togliere le otto viti, e poi togliere il copri-
manubrio anteriore.
(2) Togliere facendola scorrere la copertura
di gomma dal registro, e poi allentare il
controdado.
(3) Assicurarsi che il manubrio sia dritto e re-
golare il gioco girando il registro.
(4) Bloccare il registro con una chiave men-
tre si stringe il controdado con un’altra
chiave. Facendola scorrere, riportare la
copertura di gomma nella sua posizione
originaria.(5) Installare il coprimanubrio anteriore, e poi
installare le otto viti.
FX Cruiser High Output
(1) Togliere le dieci viti, e poi togliere i copri-
manubri anteriore e posteriore.
(2) Togliere facendola scorrere la copertura
di gomma dal registro, e poi allentare il
controdado.
(3) Assicurarsi che il manubrio sia dritto e re-
golare il gioco girando il registro.
(4) Bloccare il registro con una chiave men-
tre si stringe il controdado con un’altra
chiave. Facendola scorrere, riportare la
1Coprimanubrio anteriore
1Copertura di gomma
2Controdado
3Registro
4Gioco della leva dell’acceleratore
Gioco della leva dell’acceleratore:
2.0–5.0 mm (0.08–0.20 in)
1Coprimanubrio anteriore
2Coprimanubrio posteriore
1Copertura di gomma
2Controdado
3Registro
4Gioco della leva dell’acceleratore
Gioco della leva dell’acceleratore:
2.0–5.0 mm (0.08–0.20 in)
UF2H70H0.book Page 86 Friday, January 16, 2009 9:41 AM

Manutenzione ed assistenza
87
copertura di gomma nella sua posizione
originaria.
(5) Installare i coprimanubri anteriore e po-
steriore come illustrato nella figura, e poi
installare le dieci viti.
HJU37610Pulizia e regolazione delle candele
AVVERTENZA
HWJ00350
Prestare attenzione a non danneggiare
l’isolatore quando si rimuove o si installa
una candela. Se danneggiato, l’isolatore
potrebbe lasciare fuoriuscire scintille con
il rischio di esplosioni o di incendi.
La candela è un componente importante del
motore ed è facile da ispezionare. Le condi-
zioni della candela possono fornire indicazioni
sulle condizioni del motore. Per esempio, se il
colore di una candela è nettamente diverso, il
motore potrebbe presentare un’anomalia.
Non tentare di diagnosticare il problema dasoli. Fare controllare la moto d’acqua da un
concessionario Yamaha.
Togliere ed ispezionare la candela periodica-
mente; il calore ed i depositi potrebbero pro-
vocare lentamente la rottura e l’erosione della
candela. Se l’erosione dell’elettrodo diventa
eccessiva, o se i depositi carboniosi o di altro
genere sono eccessivi, sostituire la candela
con un’altra secondo specifica.
Per rimuovere una candela:
(1) Rimuovere le selle. (Vedere pagina 25
per le procedure di rimozione ed installa-
zione della sella.)
(2) Aprire la fascetta in plastica a fissaggio
del tubo di sfiato.
NOTA:
Prestare attenzione a non lasciar cadere la fa-
scetta all’interno del vano motore.
Candela secondo specifica:
LFR6A
1Tu b o d i s f i a t o
2Tenuta di plastica
2 1
UF2H70H0.book Page 87 Friday, January 16, 2009 9:41 AM

Manutenzione ed assistenza
88
(3) Togliere le viti del coperchio del motore, e
poi togliere il coperchio del motore.
(4) Togliere i bulloni del cappuccio della can-
dela, e poi togliere il cappuccio della can-
dela. ATTENZIONE: Non utilizzare
attrezzi per togliere o per installare il
cappuccio della candela, il connettore
della bobina di accensione potrebbe
danneggiarsi. È possibile che sia diffi-
cile togliere il cappuccio della cande-
la, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indie-
tro ed in avanti mentre lo si tira; per in-
stallarlo, piegarlo all’indietro ed in
avanti mentre lo si spinge.
[HCJ00211]
(5) Togliere la candela.
Misurare la distanza tra gli elettrodi con
uno spessimetro. Sostituire la candela o
regolare la distanza in base alla specifi-
ca, se necessario.
Per installare una candela:
(1) Pulire la superficie della guarnizione.
(2) Eliminare ogni traccia di sporco dalla filet-
tatura della candela.
(3) Installare la candela, e poi serrarla alla
coppia secondo specifica.
NOTA:
Se non si dispone di una chiave dinamometri-
ca quando si installa una candela nuova, per
stimare con buona approssimazione la corret-
tezza della coppia di serraggio, avvitare prima
la candela con le dita e poi stringerla ancora
di 1/4–1/2 giro con la chiave per candele del
kit attrezzi in dotazione. Fare serrare la can-
dela alla coppia corretta con una chiave dina-
mometrica il più presto possibile.
(4) Eliminare con un panno ogni traccia di
acqua sulla candela o all’interno del cap-
puccio candela, e poi installare il cappuc-
1Coperchio motore
2Vite coperchio motore
1Bullone cappuccio candela
2Cappuccio della candela
21
2
1
1Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio della candela:
24.5 Nm (2.50 kgf-m, 18.1 ft-lb)
UF2H70H0.book Page 88 Friday, January 16, 2009 9:41 AM

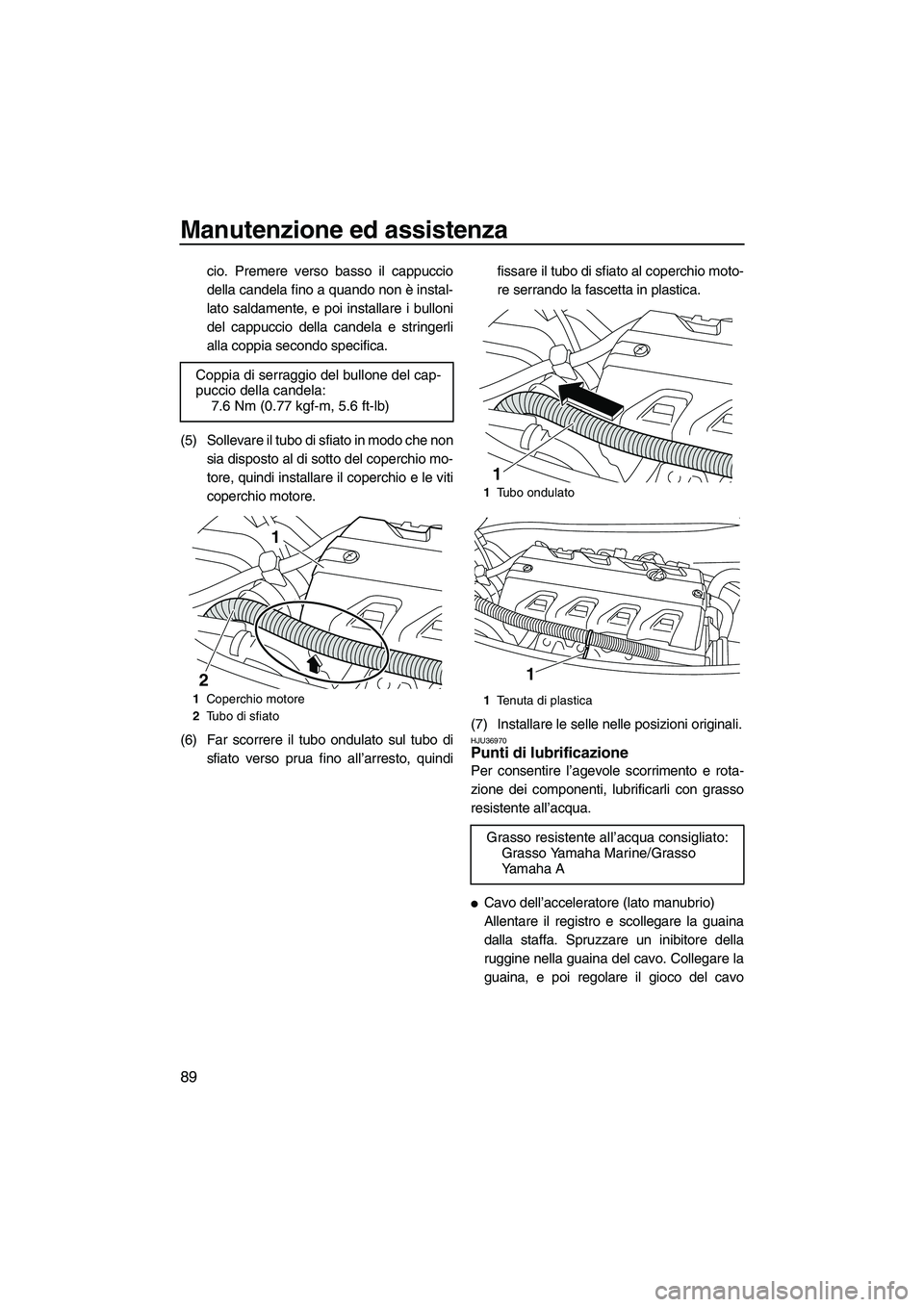

Manutenzione ed assistenza
89
cio. Premere verso basso il cappuccio
della candela fino a quando non è instal-
lato saldamente, e poi installare i bulloni
del cappuccio della candela e stringerli
alla coppia secondo specifica.
(5) Sollevare il tubo di sfiato in modo che non
sia disposto al di sotto del coperchio mo-
tore, quindi installare il coperchio e le viti
coperchio motore.
(6) Far scorrere il tubo ondulato sul tubo di
sfiato verso prua fino all’arresto, quindifissare il tubo di sfiato al coperchio moto-
re serrando la fascetta in plastica.
(7) Installare le selle nelle posizioni originali.
HJU36970Punti di lubrificazione
Per consentire l’agevole scorrimento e rota-
zione dei componenti, lubrificarli con grasso
resistente all’acqua.

Cavo dell’acceleratore (lato manubrio)
Allentare il registro e scollegare la guaina
dalla staffa. Spruzzare un inibitore della
ruggine nella guaina del cavo. Collegare la
guaina, e poi regolare il gioco del cavo Coppia di serraggio del bullone del cap-
puccio della candela:
7.6 Nm (0.77 kgf-m, 5.6 ft-lb)
1Coperchio motore
2Tubo di sfiato
1
2
1Tubo ondulato
1Tenuta di plastica
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Yamaha A
1
1
UF2H70H0.book Page 89 Friday, January 16, 2009 9:41 AM
