2009 YAMAHA FX HO CRUISER Manuale duso (in Italian)

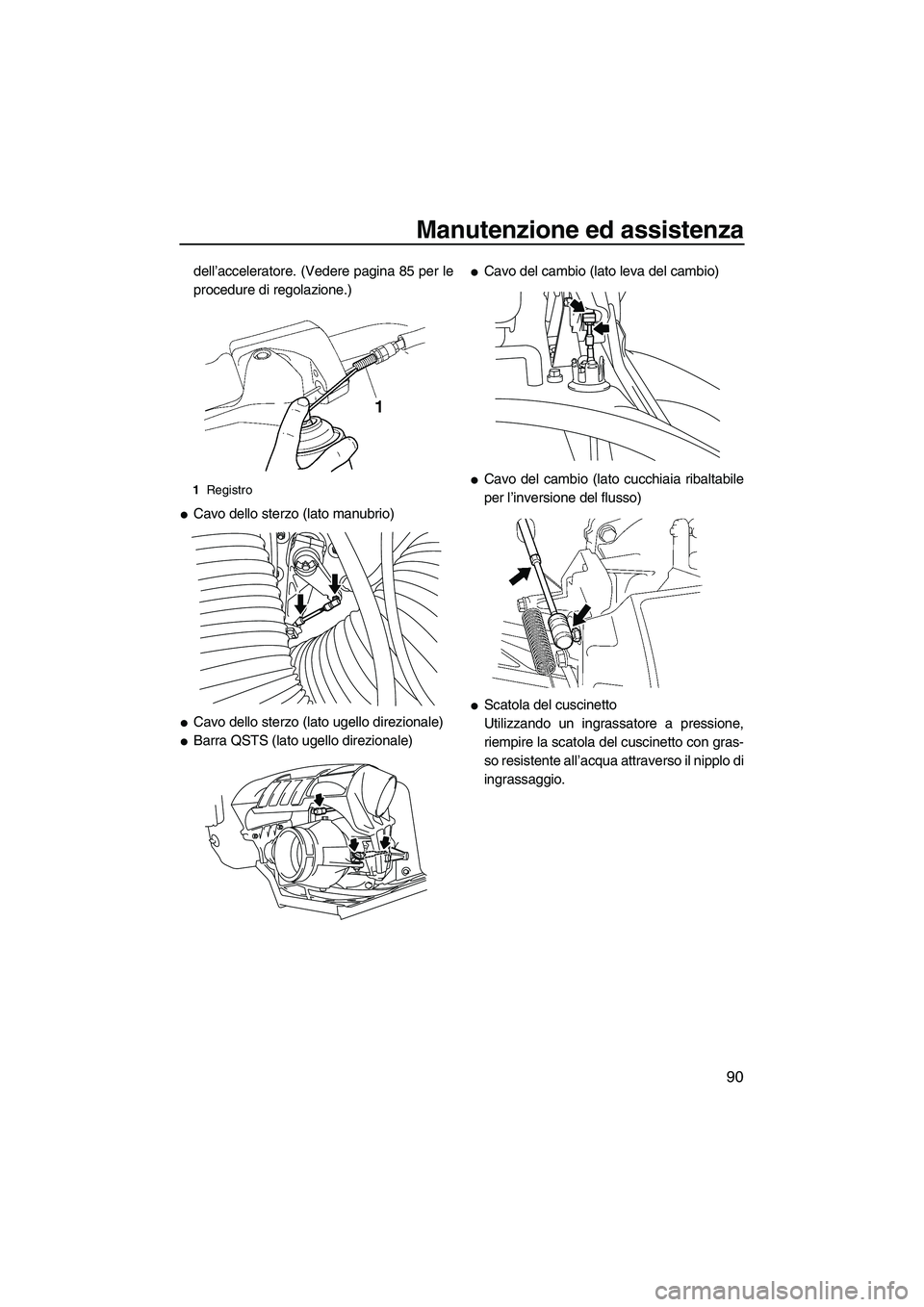

Manutenzione ed assistenza
90
dell’acceleratore. (Vedere pagina 85 per le
procedure di regolazione.)

Cavo dello sterzo (lato manubrio)

Cavo dello sterzo (lato ugello direzionale)

Barra QSTS (lato ugello direzionale)

Cavo del cambio (lato leva del cambio)

Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)

Scatola del cuscinetto
Utilizzando un ingrassatore a pressione,
riempire la scatola del cuscinetto con gras-
so resistente all’acqua attraverso il nipplo di
ingrassaggio.
1Registro
UF2H70H0.book Page 90 Friday, January 16, 2009 9:41 AM

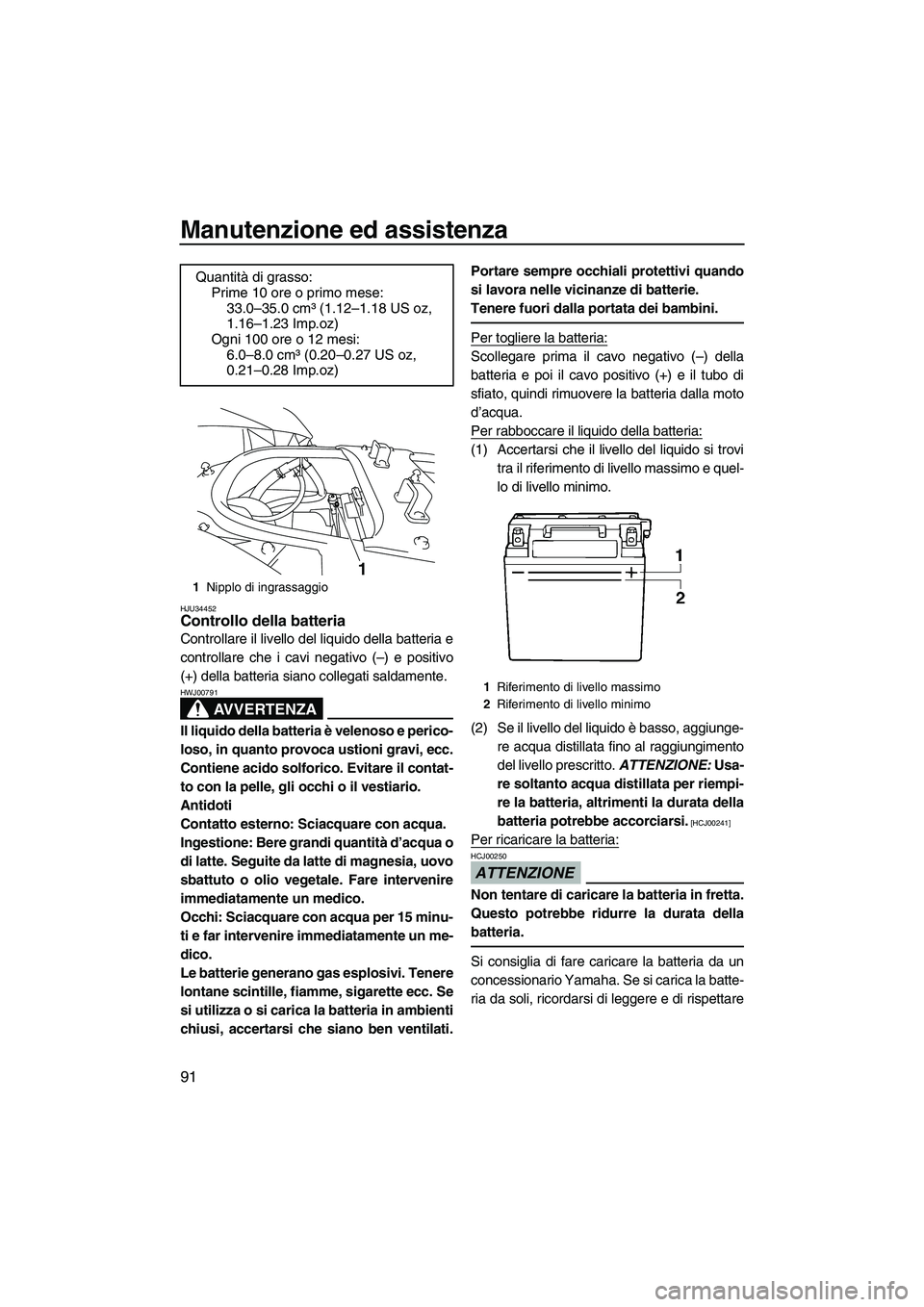

Manutenzione ed assistenza
91
HJU34452Controllo della batteria
Controllare il livello del liquido della batteria e
controllare che i cavi negativo (–) e positivo
(+) della batteria siano collegati saldamente.
AVVERTENZA
HWJ00791
Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Contiene acido solforico. Evitare il contat-
to con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
Scollegare prima il cavo negativo (–) della
batteria e poi il cavo positivo (+) e il tubo di
sfiato, quindi rimuovere la batteria dalla moto
d’acqua.
Per rabboccare il liquido della batteria:
(1) Accertarsi che il livello del liquido si trovi
tra il riferimento di livello massimo e quel-
lo di livello minimo.
(2) Se il livello del liquido è basso, aggiunge-
re acqua distillata fino al raggiungimento
del livello prescritto. ATTENZIONE: Usa-
re soltanto acqua distillata per riempi-
re la batteria, altrimenti la durata della
batteria potrebbe accorciarsi.
[HCJ00241]
Per ricaricare la batteria:
ATTENZIONE
HCJ00250
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
Si consiglia di fare caricare la batteria da un
concessionario Yamaha. Se si carica la batte-
ria da soli, ricordarsi di leggere e di rispettare Quantità di grasso:
Prime 10 ore o primo mese:
33.0–35.0 cm³ (1.12–1.18 US oz,
1.16–1.23 Imp.oz)
Ogni 100 ore o 12 mesi:
6.0–8.0 cm³ (0.20–0.27 US oz,
0.21–0.28 Imp.oz)
1Nipplo di ingrassaggio
1
1Riferimento di livello massimo
2Riferimento di livello minimo
UF2H70H0.book Page 91 Friday, January 16, 2009 9:41 AM

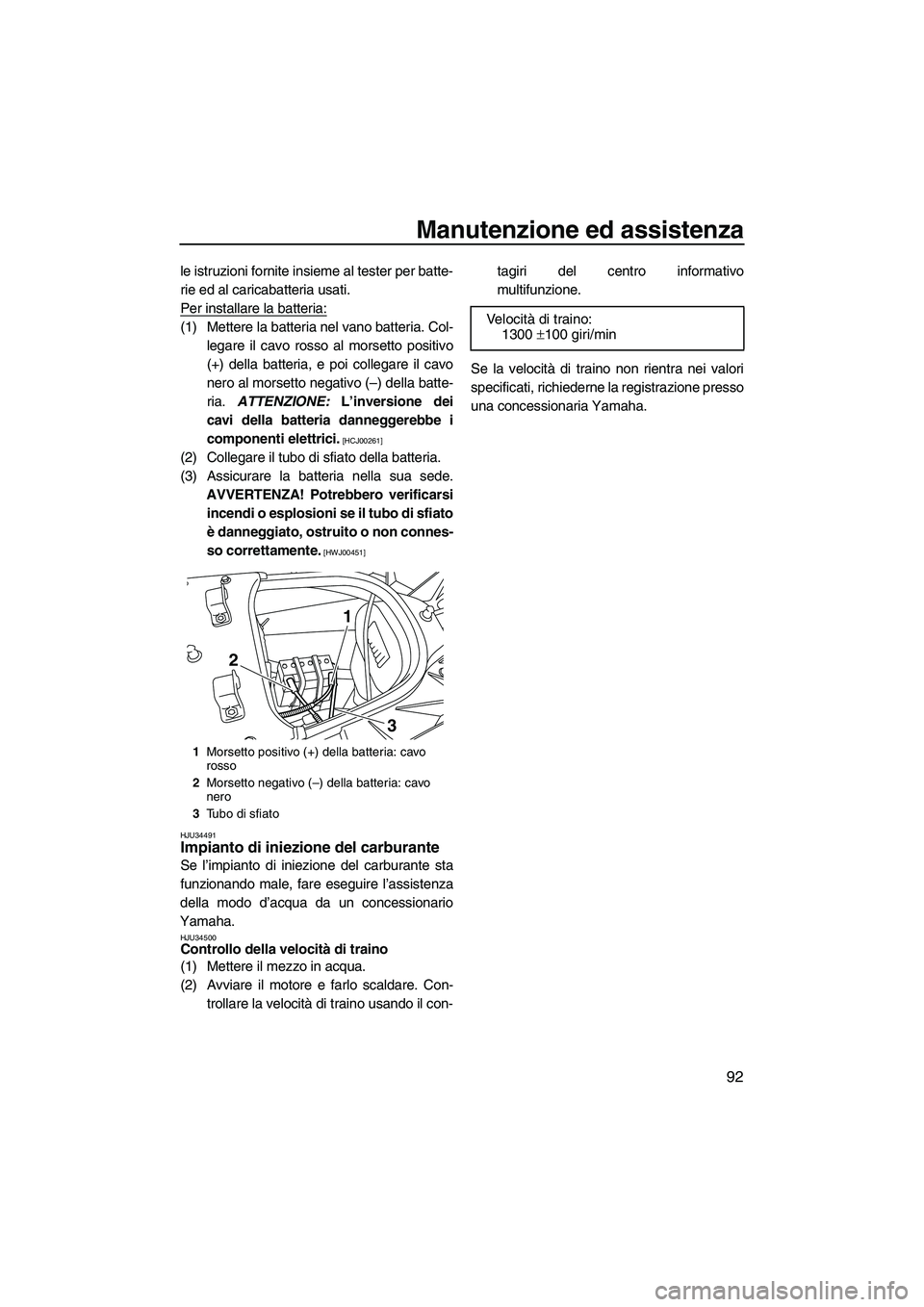

Manutenzione ed assistenza
92
le istruzioni fornite insieme al tester per batte-
rie ed al caricabatteria usati.
Per installare la batteria:
(1) Mettere la batteria nel vano batteria. Col-
legare il cavo rosso al morsetto positivo
(+) della batteria, e poi collegare il cavo
nero al morsetto negativo (–) della batte-
ria. ATTENZIONE: L’inversione dei
cavi della batteria danneggerebbe i
componenti elettrici.
[HCJ00261]
(2) Collegare il tubo di sfiato della batteria.
(3) Assicurare la batteria nella sua sede.
AVVERTENZA! Potrebbero verificarsi
incendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00451]
HJU34491
Impianto di iniezione del carburante
Se l’impianto di iniezione del carburante sta
funzionando male, fare eseguire l’assistenza
della modo d’acqua da un concessionario
Yamaha.
HJU34500Controllo della velocità di traino
(1) Mettere il mezzo in acqua.
(2) Avviare il motore e farlo scaldare. Con-
trollare la velocità di traino usando il con-tagiri del centro informativo
multifunzione.
Se la velocità di traino non rientra nei valori
specificati, richiederne la registrazione presso
una concessionaria Yamaha.
1Morsetto positivo (+) della batteria: cavo
rosso
2Morsetto negativo (–) della batteria: cavo
nero
3Tubo di sfiato
3
1
2
Ve l o c i tà di traino:
1300 ±100 giri/min
UF2H70H0.book Page 92 Friday, January 16, 2009 9:41 AM

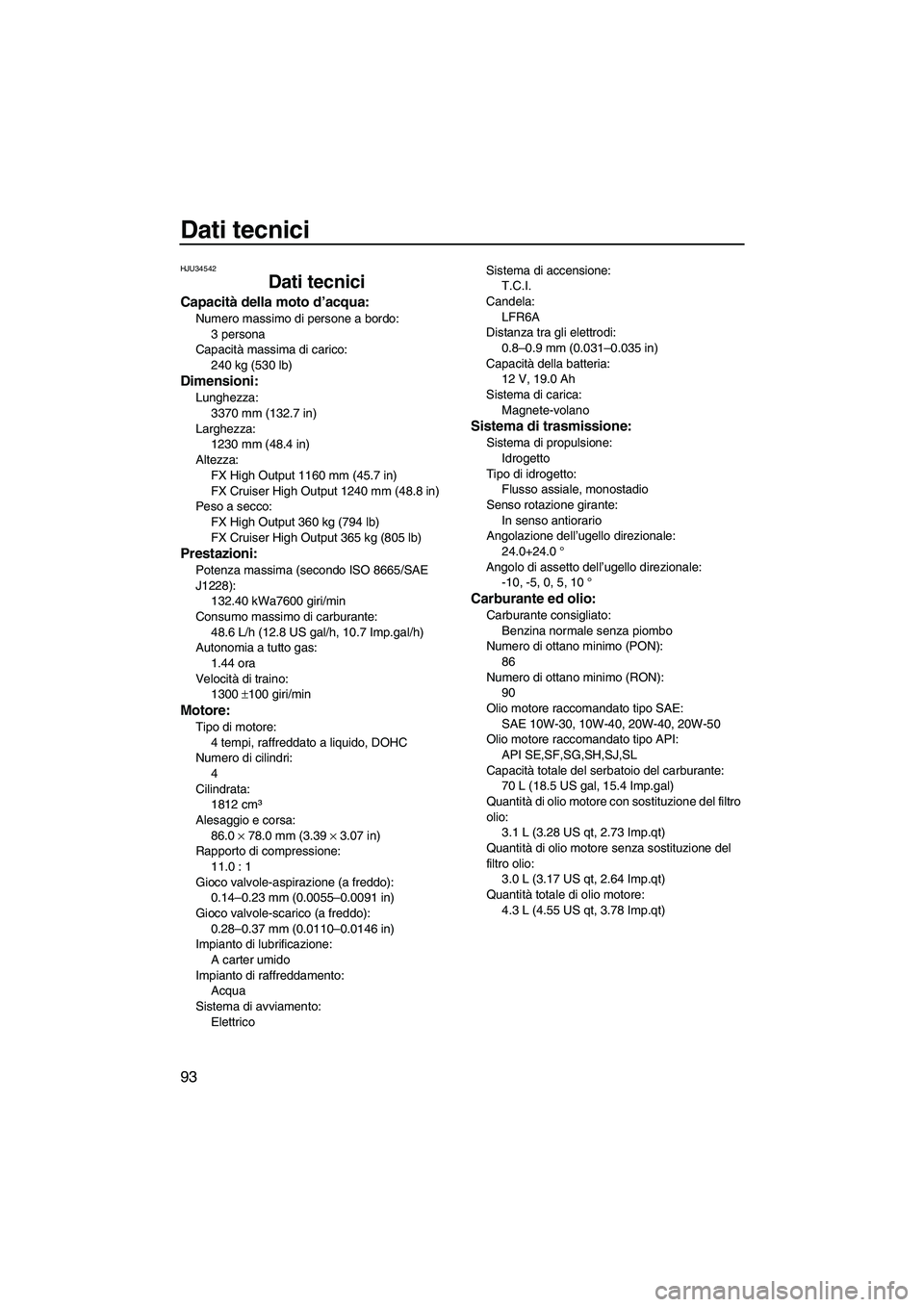

Dati tecnici
93
HJU34542
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
3 persona
Capacità massima di carico:
240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza:
1230 mm (48.4 in)
Altezza:
FX High Output 1160 mm (45.7 in)
FX Cruiser High Output 1240 mm (48.8 in)
Peso a secco:
FX High Output 360 kg (794 lb)
FX Cruiser High Output 365 kg (805 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
132.40 kWa7600 giri/min
Consumo massimo di carburante:
48.6 L/h (12.8 US gal/h, 10.7 Imp.gal/h)
Autonomia a tutto gas:
1.44 ora
Velocità di traino:
1300 ±100 giri/min
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1812 cm³
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
11.0 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento:
ElettricoSistema di accensione:
T.C.I.
Candela:
LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19.0 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 °
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON):
90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE,SF,SG,SH,SJ,SL
Capacità totale del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale di olio motore:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2H70H0.book Page 93 Friday, January 16, 2009 9:41 AM

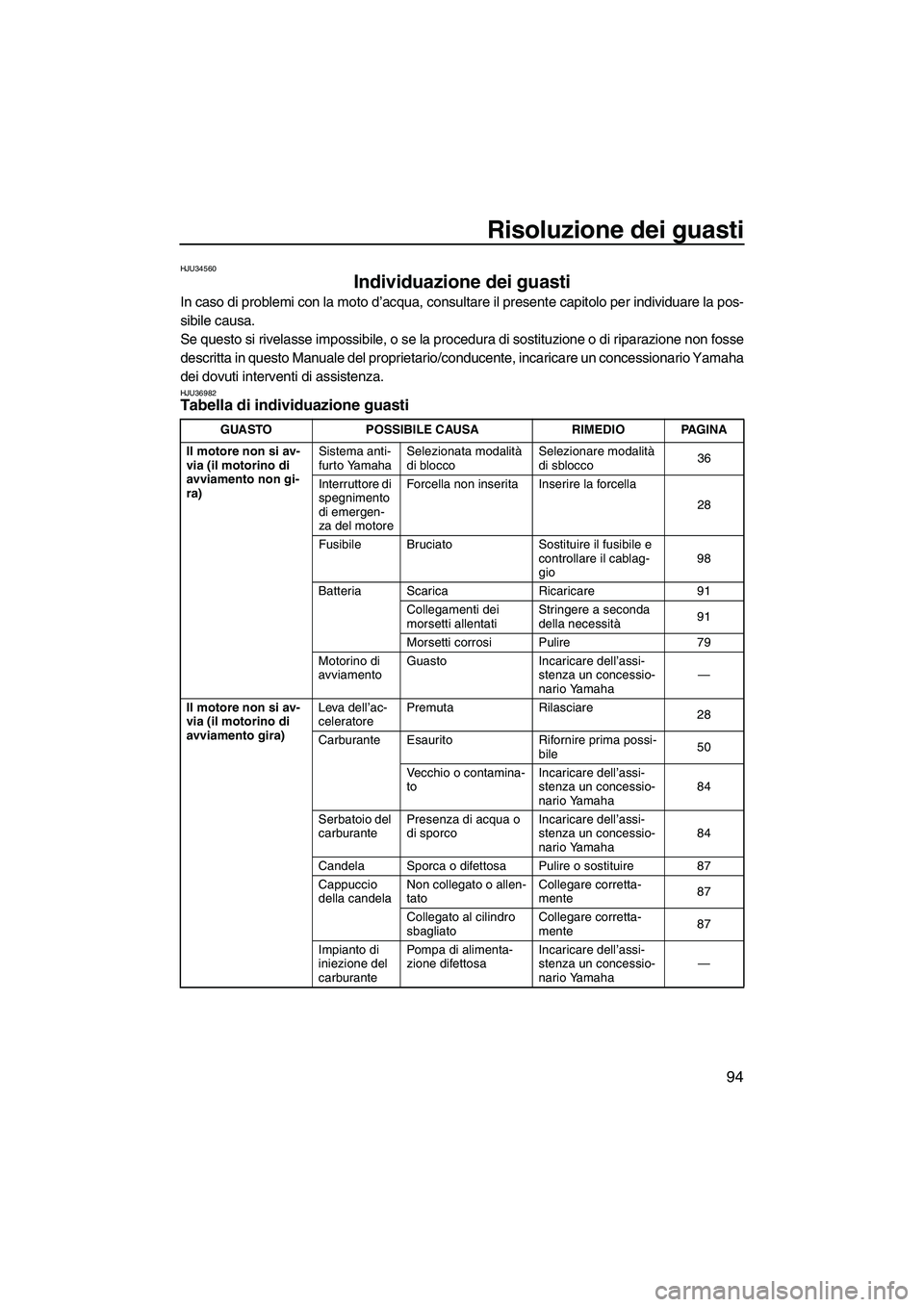

Risoluzione dei guasti
94
HJU34560
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare il presente capitolo per individuare la pos-
sibile causa.
Se questo si rivelasse impossibile, o se la procedura di sostituzione o di riparazione non fosse
descritta in questo Manuale del proprietario/conducente, incaricare un concessionario Yamaha
dei dovuti interventi di assistenza.
HJU36982Tabella di individuazione guasti
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra)Sistema anti-
furto YamahaSelezionata modalità
di bloccoSelezionare modalità
di sblocco36
Interruttore di
spegnimento
di emergen-
za del motoreForcella non inserita Inserire la forcella
28
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio98
Batteria Scarica Ricaricare 91
Collegamenti dei
morsetti allentatiStringere a seconda
della necessità91
Morsetti corrosi Pulire 79
Motorino di
avviamentoGuasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
28
Carburante Esaurito Rifornire prima possi-
bile50
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha84
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha84
Candela Sporca o difettosa Pulire o sostituire 87
Cappuccio
della candelaNon collegato o allen-
tatoCollegare corretta-
mente87
Collegato al cilindro
sbagliatoCollegare corretta-
mente87
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
UF2H70H0.book Page 94 Friday, January 16, 2009 9:41 AM

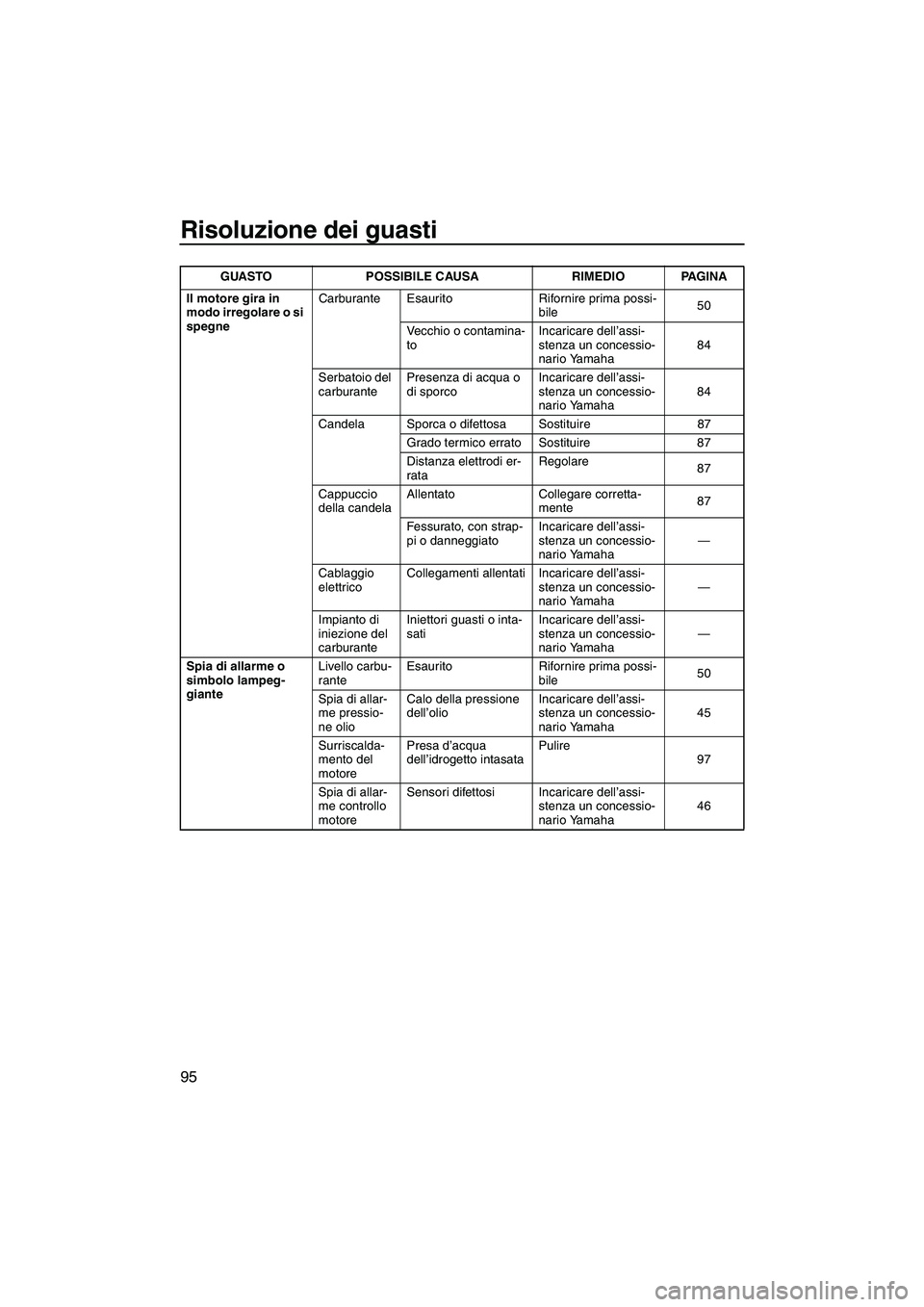

Risoluzione dei guasti
95
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile50
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha84
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha84
Candela Sporca o difettosa Sostituire 87
Grado termico errato Sostituire 87
Distanza elettrodi er-
rataRegolare
87
Cappuccio
della candelaAllentato Collegare corretta-
mente87
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
gianteLivello carbu-
ranteEsaurito Rifornire prima possi-
bile50
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha45
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
97
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha46 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2H70H0.book Page 95 Friday, January 16, 2009 9:41 AM

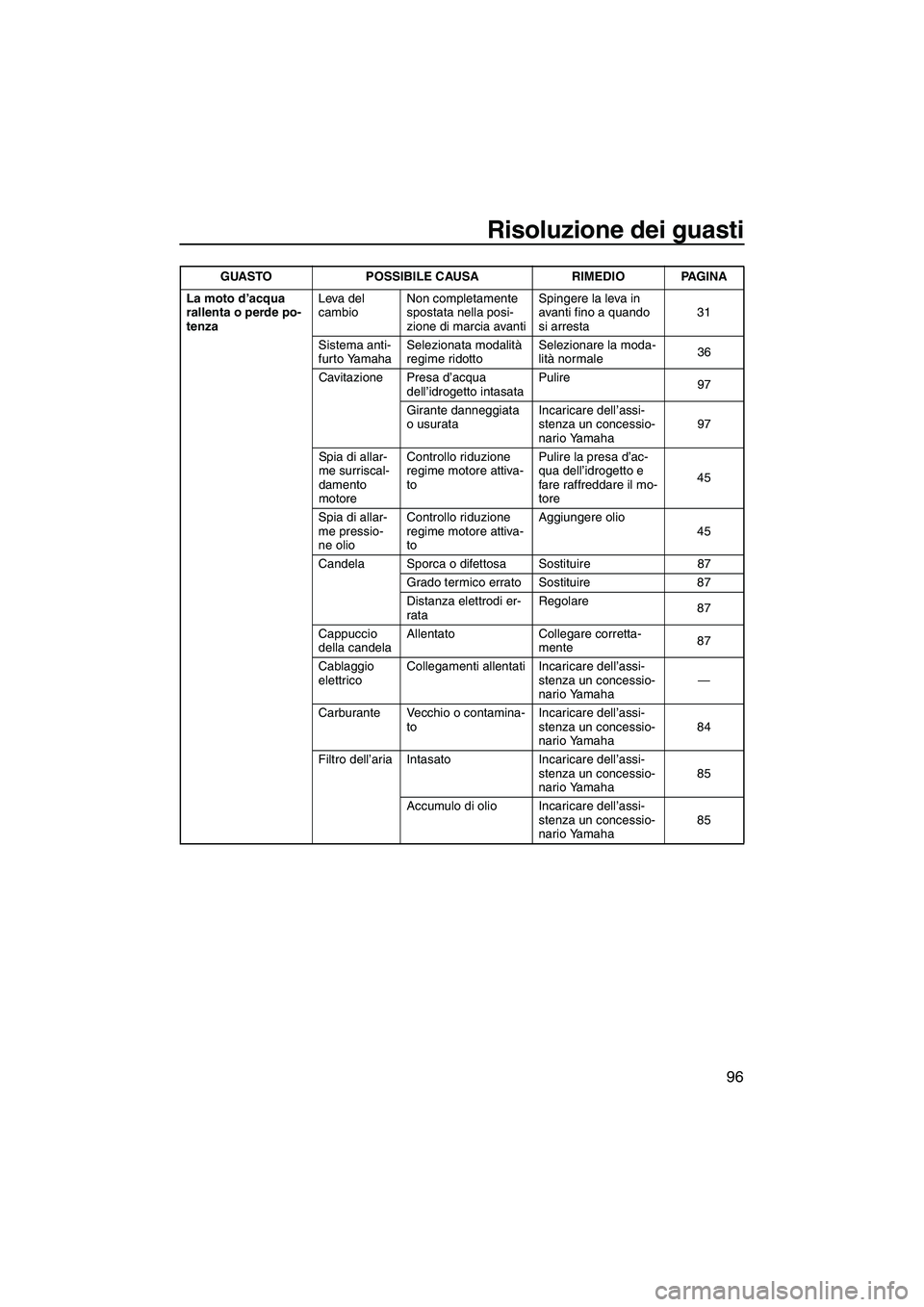

Risoluzione dei guasti
96
La moto d’acqua
rallenta o perde po-
tenzaLeva del
cambioNon completamente
spostata nella posi-
zione di marcia avantiSpingere la leva in
avanti fino a quando
si arresta31
Sistema anti-
furto YamahaSelezionata modalità
regime ridottoSelezionare la moda-
lità normale36
Cavitazione Presa d’acqua
dell’idrogetto intasataPulire
97
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha97
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore45
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
45
Candela Sporca o difettosa Sostituire 87
Grado termico errato Sostituire 87
Distanza elettrodi er-
rataRegolare
87
Cappuccio
della candelaAllentato Collegare corretta-
mente87
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha84
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha85
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha85 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2H70H0.book Page 96 Friday, January 16, 2009 9:41 AM

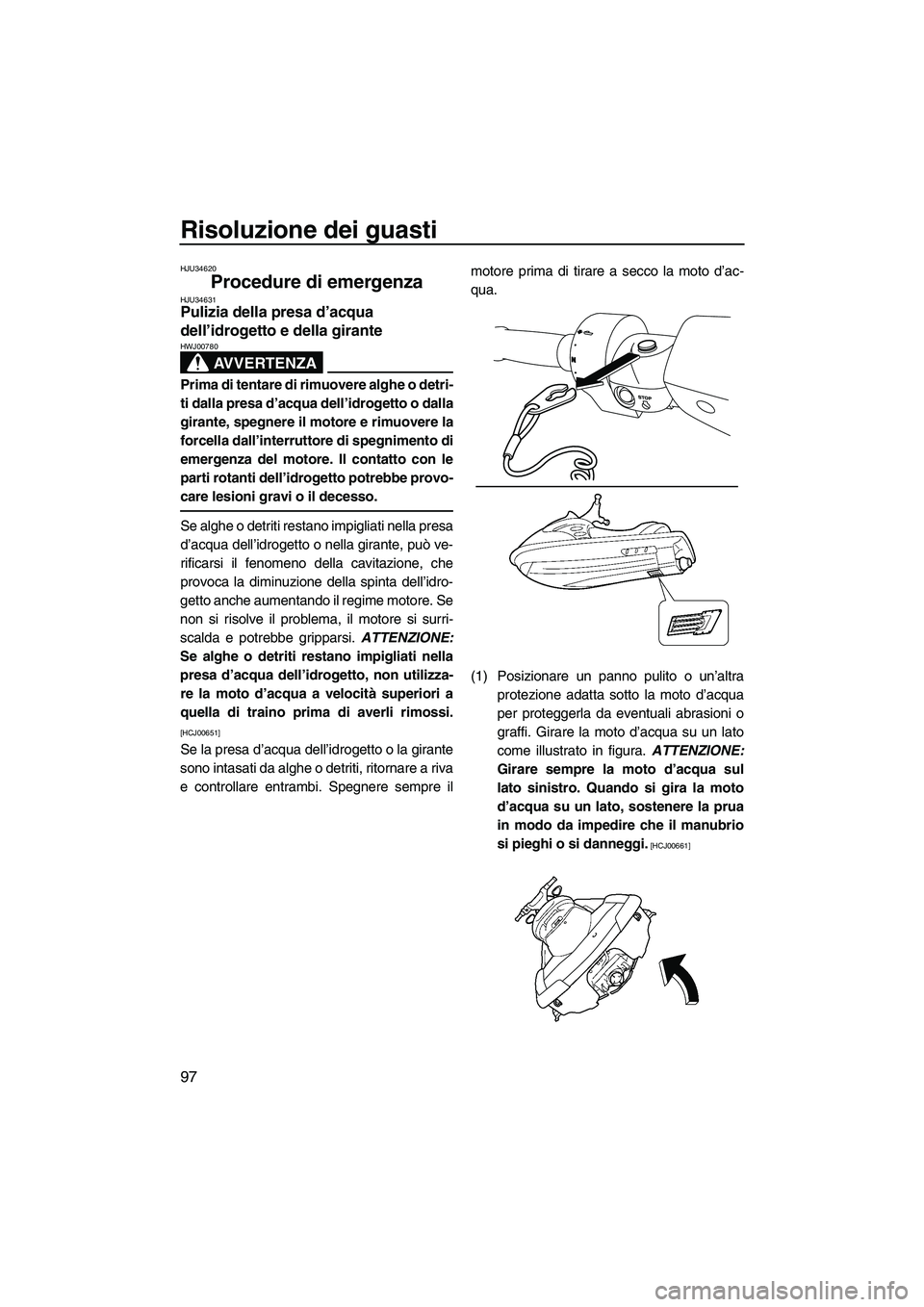

Risoluzione dei guasti
97
HJU34620
Procedure di emergenza HJU34631Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00780
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00651]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
UF2H70H0.book Page 97 Friday, January 16, 2009 9:41 AM
