HJU36800Spia “SPEED”
La spia “SPEED” si accende quando è sele-
zionato l’indicatore di velocità analogico.
La spia “SPEED” lampeggia tre volte nei se-
guenti casi:

L’indicatore analogico di velocità/contagiri è
commutato in modalità indicatore di veloci-
tà e come unità sono selezionate le miglia.

Le unità sul display del centro informativo
multifunzione vengono commutate da chilo-
metri in miglia.

Le miglia sono selezionate come unità sul
display quando il centro informativo multi-
funzione inizia a funzionare.
HJU34960Spia “RPM”
La spia “RPM” si accende quando è selezio-
nato il contagiri analogico.
HJU34980Spia di allarme “WARNING”
La spia di allarme “WARNING” lampeggia o si
accende, insieme ad un simbolo di allarme,
quando si è verificato un guasto.
HJU34990Spia “UNLOCK”
La spia “UNLOCK” si accende quando è sele-
zionata la modalità di sblocco del sistema an-
tifurto Yamaha. Si può utilizzare normalmente
la moto d’acqua quando questa spia è acce-
sa. (Vedere pagina 36 per ulteriori istruzioni.)
1Spia “SPEED”
1Spia “RPM”
1Spia di allarme “WARNING”
1Spia “UNLOCK”
UF2H70H0.book Page 42 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
43
HJU35010Spia “L-MODE”
La spia “L-MODE” si accende quando è sele-
zionata la modalità regime ridotto. (Vedere
pagina 36 per ulteriori istruzioni.)
HJU35021Display multifunzione sinistro e pulsanti
di comando
Il display multifunzione sinistro è dotato delle
seguenti funzioni.I seguenti pulsanti di comando si trovano sul
lato sinistro del centro informativo multifunzio-
ne.
HJU37081Indicatore di velocità digitale
L’indicatore di velocità digitale mostra la velo-
cità della moto sull’acqua.
Per alternare sul display dell’indicatore di ve-
locità la visualizzazione dei chilometri e delle
miglia, premere il tasto “Volt/Hour” per alme-
no 1 secondo, entro 10 secondi dall’inizio del
funzionamento del centro informativo multi-
funzione.
La spia “SPEED” lampeggia tre volte se sono
selezionate le miglia come unità da visualiz-
zare quando il centro informativo multifunzio-
ne inizia a funzionare, oppure se le unità da
visualizzare vengono impostate sulle miglia.
1Spia “L-MODE”
1Indicatore del livello del carburante
2Indicatore del livello del carburante
3Contaore/Voltmetro
4Indicatore di velocità digitale
5Indicatore della pressione dell’olio
6Indicatore di controllo del motore
7Simbolo di surriscaldamento del motore
1Pulsante “Speed/RPM”
2Pulsante “Volt/Hour”
1Indicatore di velocità digitale
UF2H70H0.book Page 43 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
44
NOTA:
Per impostazione predefinita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display vengono selezionati i chilometri.
HJU31512Indicatore del livello del carburante
L’indicatore del livello carburante consente di
controllare comodamente il livello del carbu-
rante durante la guida.
L’indicatore ha otto segmenti che indicano la
quantità di carburante che resta nel serbatoio.
I segmenti del display dell’indicatore del livellocarburante scompaiono due per volta man
mano che il livello carburante si riduce.
NOTA:
Il livello del carburante è più preciso quando la
moto d’acqua si trova in orizzontale su un car-
rello o in acqua.
HJU35061Contaore/Voltmetro
Per alternare sul display la visualizzazione del
contaore e del voltmetro, premere il pulsante
“Volt/hour” per almeno 1 secondo dopo che lo
strumento è stato visualizzato per più di 10
secondi.
Contaore
Questo strumento facilita il rispetto degli inter-
valli di manutenzione.
Lo strumento mostra le ore di funzionamento
del motore trascorse da quando la moto d’ac-
qua era nuova.
1Pulsante “Volt/Hour”
1Spia “SPEED”
1Indicatore del livello del carburante
1Contaore/Voltmetro
2Pulsante “Volt/Hour”
1
UF2H70H0.book Page 44 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
45
Voltmetro
Il voltmetro visualizza la tensione della batte-
ria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è inferiore a 8.0
Volt, sul voltmetro viene visualizzata l’indica-
zione “LO”, mentre se la tensione della batte-
ria è superiore a 18.1 Volt, viene visualizzata
l’indicazione “HI”. Se viene visualizzata l’indi-
cazione “HI” oppure “LO”, portare la moto
d’acqua a riva e, se necessario, fare control-
lare l’impianto di carica da un concessionario
Yamaha.
HJU36811Indicatore del livello del carburante
Se il carburante che resta nel serbatoio scen-
de a circa 18 L (4.8 US gal, 4.0 Imp.gal), ossia
ai due segmenti più bassi del livello carburan-
te, l’indicatore del livello del carburante e la
spia di allarme “WARNING” iniziano a lam-
peggiare. Anche il cicalino inizia a suonare in
modo intermittente.
Se ciò dovesse accadere, fare rifornimento di
carburante il prima possibile.
I segnali di allarme vengono eliminati quando
il motore viene riavviato dopo il rifornimento di
carburante.
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU35122Indicatore pressione olio
Se la pressione dell’olio non raggiunge il valo-
re specificato, la spia di allarme “WARNING”
ed l’indicatore della pressione dell’olio inizia-
no a lampeggiare e il cicalino suona in modo
intermittente. Contemporaneamente, il regi-
me del motore viene limitato per evitare dan-
ni.
In tal caso, ridurre il regime del motore, porta-
re la moto d’acqua a riva e controllare il livello
dell’olio motore. (Vedere pagina 54 per le pro-
cedure di controllo del livello dell’olio motore.)
Se il livello dell’olio motore è basso, aggiunge-
re olio fino al raggiungimento del livello corret-
to. Se il livello dell’olio è insufficiente, far
controllare la moto d’acqua da un concessio-
nario Yamaha.
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU37600Indicatore di surriscaldamento motore
Questo modello è dotato di un sistema di al-
larme surriscaldamento motore.
Se il motore inizia a surriscaldarsi, la spia di
allarme “WARNING” e l’indicatore di surriscal-
damento motore iniziano a lampeggiare e poi
si accendono. Anche il cicalino inizia a suona-
re in modo intermittente, e poi suona in modo
continuativo. Dal momento in cui la spia ed il
simbolo iniziano a lampeggiare ed il cicalino
UF2H70H0.book Page 45 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
46
suona, il regime del motore viene limitato per
prevenire eventuali danni.
In tal caso, ridurre immediatamente il regime
di rotazione del motore, portare la moto d’ac-
qua a riva, e assicurarsi che l’uscita di control-
lo dell’acqua di raffreddamento di babordo
(sinistra) funzioni correttamente durante il
funzionamento del motore. Se non c’è scarico
d’acqua, spegnere il motore, e poi controllare
che la griglia della presa d’acqua e la girante
non siano intasate. (Vedere pagina 97 per ul-

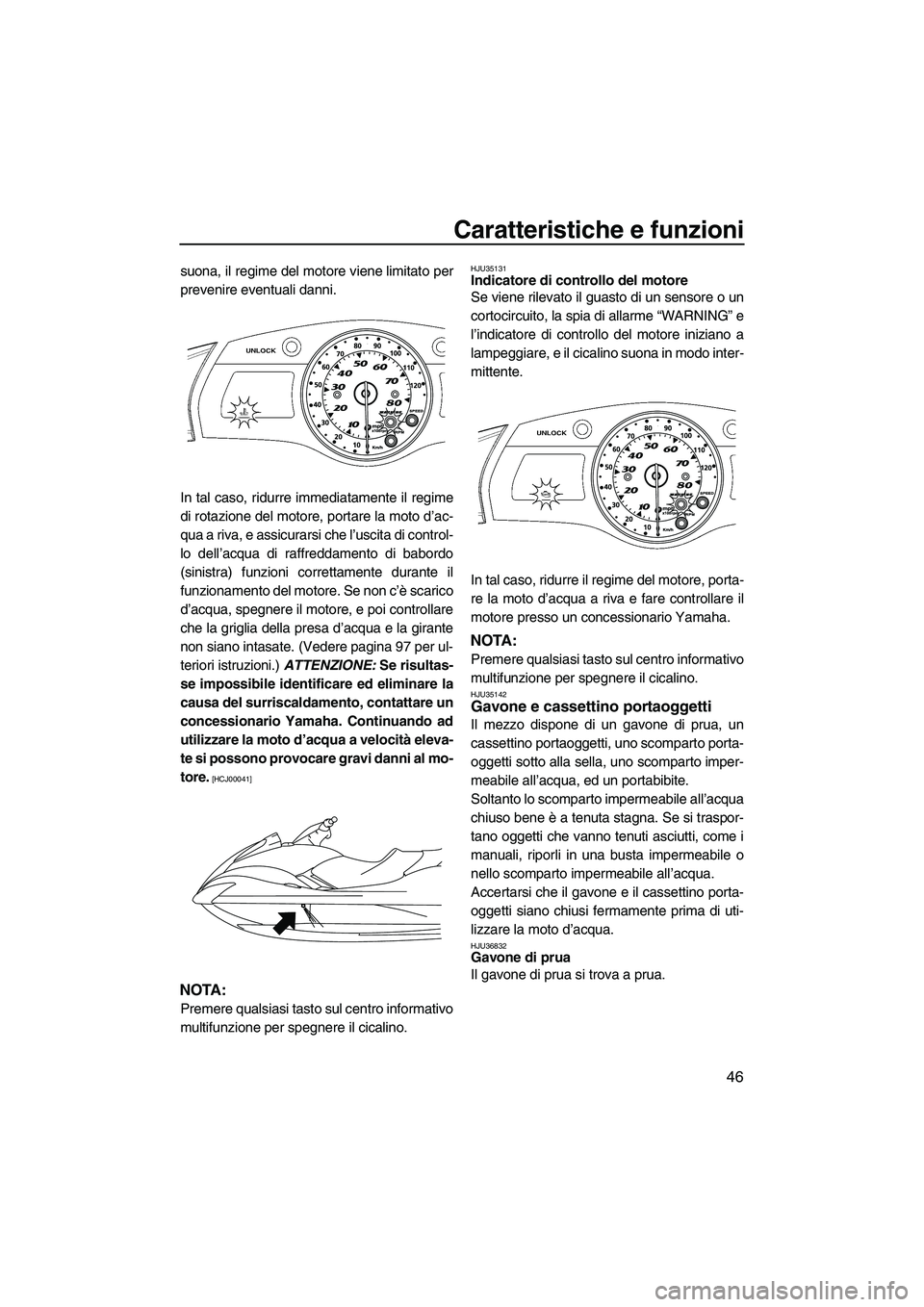

teriori istruzioni.) ATTENZIONE: Se risultas-
se impossibile identificare ed eliminare la
causa del surriscaldamento, contattare un
concessionario Yamaha. Continuando ad
utilizzare la moto d’acqua a velocità eleva-
te si possono provocare gravi danni al mo-
tore.
[HCJ00041]
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU35131Indicatore di controllo del motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, la spia di allarme “WARNING” e
l’indicatore di controllo del motore iniziano a
lampeggiare, e il cicalino suona in modo inter-
mittente.
In tal caso, ridurre il regime del motore, porta-
re la moto d’acqua a riva e fare controllare il
motore presso un concessionario Yamaha.
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU35142Gavone e cassettino portaoggetti
Il mezzo dispone di un gavone di prua, un
cassettino portaoggetti, uno scomparto porta-
oggetti sotto alla sella, uno scomparto imper-
meabile all’acqua, ed un portabibite.
Soltanto lo scomparto impermeabile all’acqua
chiuso bene è a tenuta stagna. Se si traspor-
tano oggetti che vanno tenuti asciutti, come i
manuali, riporli in una busta impermeabile o
nello scomparto impermeabile all’acqua.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU36832Gavone di prua
Il gavone di prua si trova a prua.
UF2H70H0.book Page 46 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
47

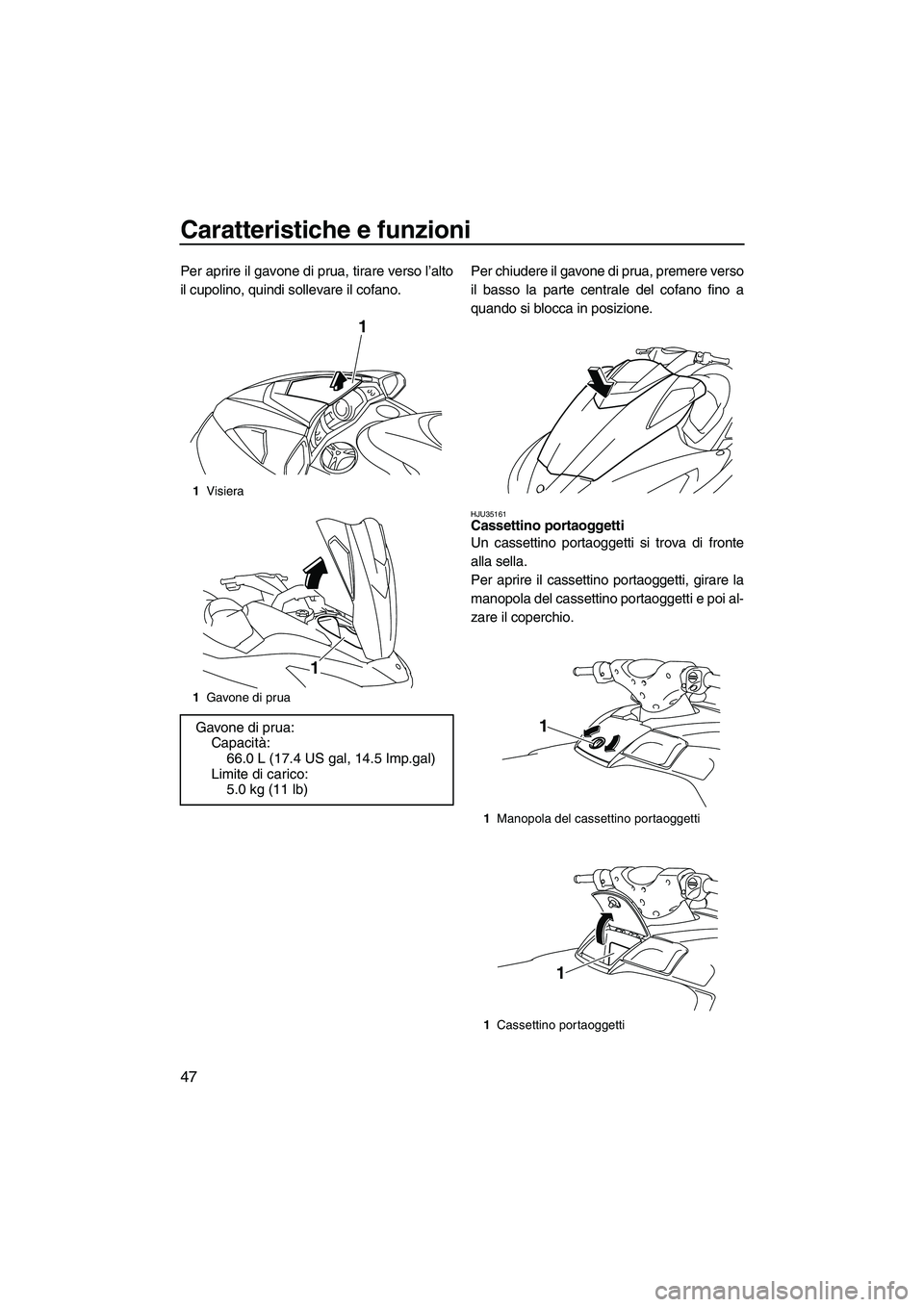

Per aprire il gavone di prua, tirare verso l’alto
il cupolino, quindi sollevare il cofano.Per chiudere il gavone di prua, premere verso
il basso la parte centrale del cofano fino a
quando si blocca in posizione.
HJU35161Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
Per aprire il cassettino portaoggetti, girare la
manopola del cassettino portaoggetti e poi al-
zare il coperchio.
1Visiera
1Gavone di prua
Gavone di prua:
Capacità:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
1
1
1Manopola del cassettino portaoggetti
1Cassettino portaoggetti
1
1
UF2H70H0.book Page 47 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
48
Per chiudere il cassettino portaoggetti, abbas-
sare il coperchio, e poi girare la manopola del
cassettino portaoggetti per bloccare il coper-
chio in posizione.

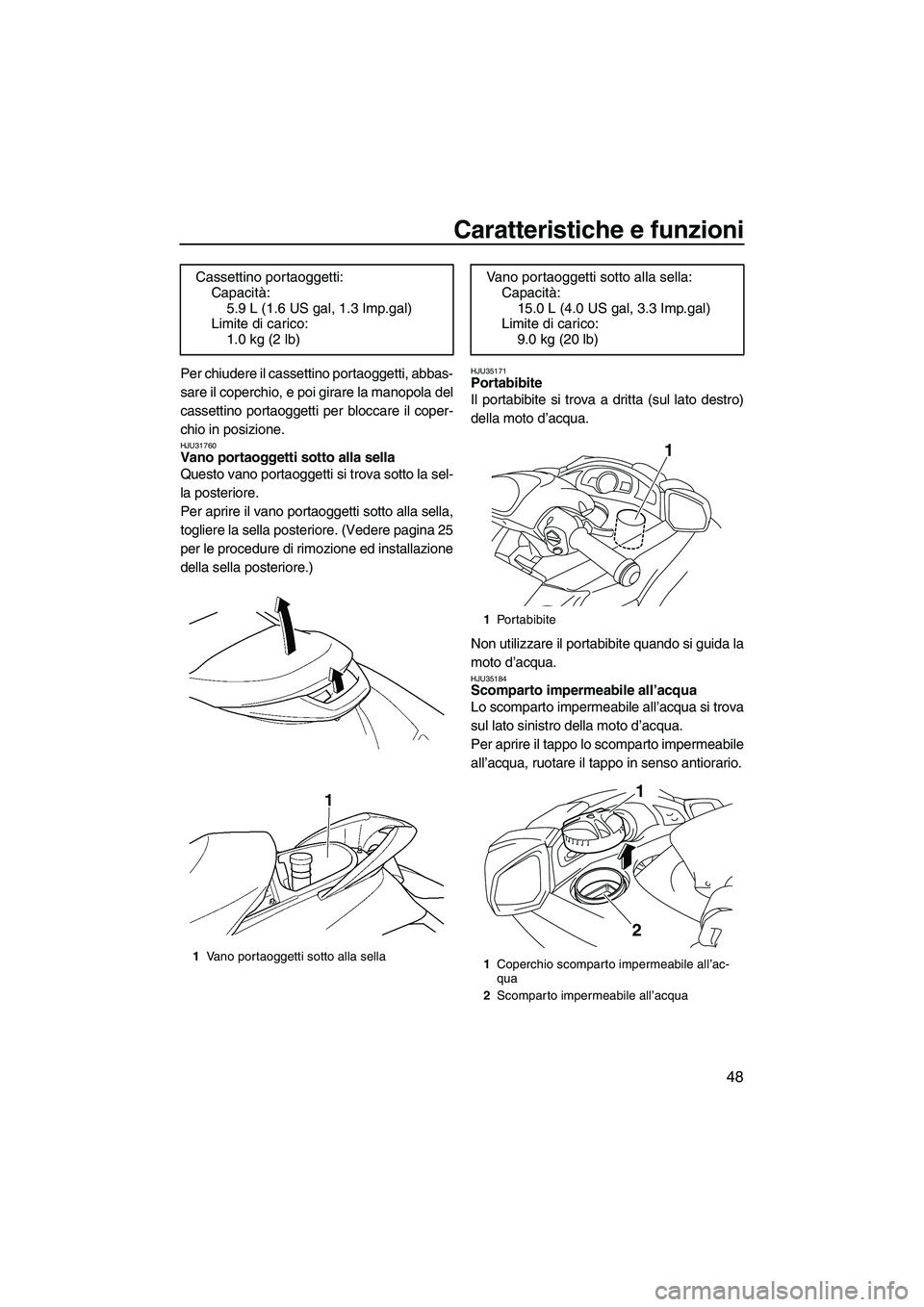

HJU31760Vano portaoggetti sotto alla sella
Questo vano portaoggetti si trova sotto la sel-
la posteriore.
Per aprire il vano portaoggetti sotto alla sella,
togliere la sella posteriore. (Vedere pagina 25
per le procedure di rimozione ed installazione
della sella posteriore.)
HJU35171Portabibite
Il portabibite si trova a dritta (sul lato destro)
della moto d’acqua.
Non utilizzare il portabibite quando si guida la
moto d’acqua.
HJU35184Scomparto impermeabile all’acqua
Lo scomparto impermeabile all’acqua si trova
sul lato sinistro della moto d’acqua.
Per aprire il tappo lo scomparto impermeabile
all’acqua, ruotare il tappo in senso antiorario. Cassettino portaoggetti:
Capacità:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1Vano portaoggetti sotto alla sella
Vano portaoggetti sotto alla sella:
Capacità:
15.0 L (4.0 US gal, 3.3 Imp.gal)
Limite di carico:
9.0 kg (20 lb)
1Portabibite
1Coperchio scomparto impermeabile all’ac-
qua
2Scomparto impermeabile all’acqua
1
1
2
UF2H70H0.book Page 48 Friday, January 16, 2009 9:41 AM

Caratteristiche e funzioni
49

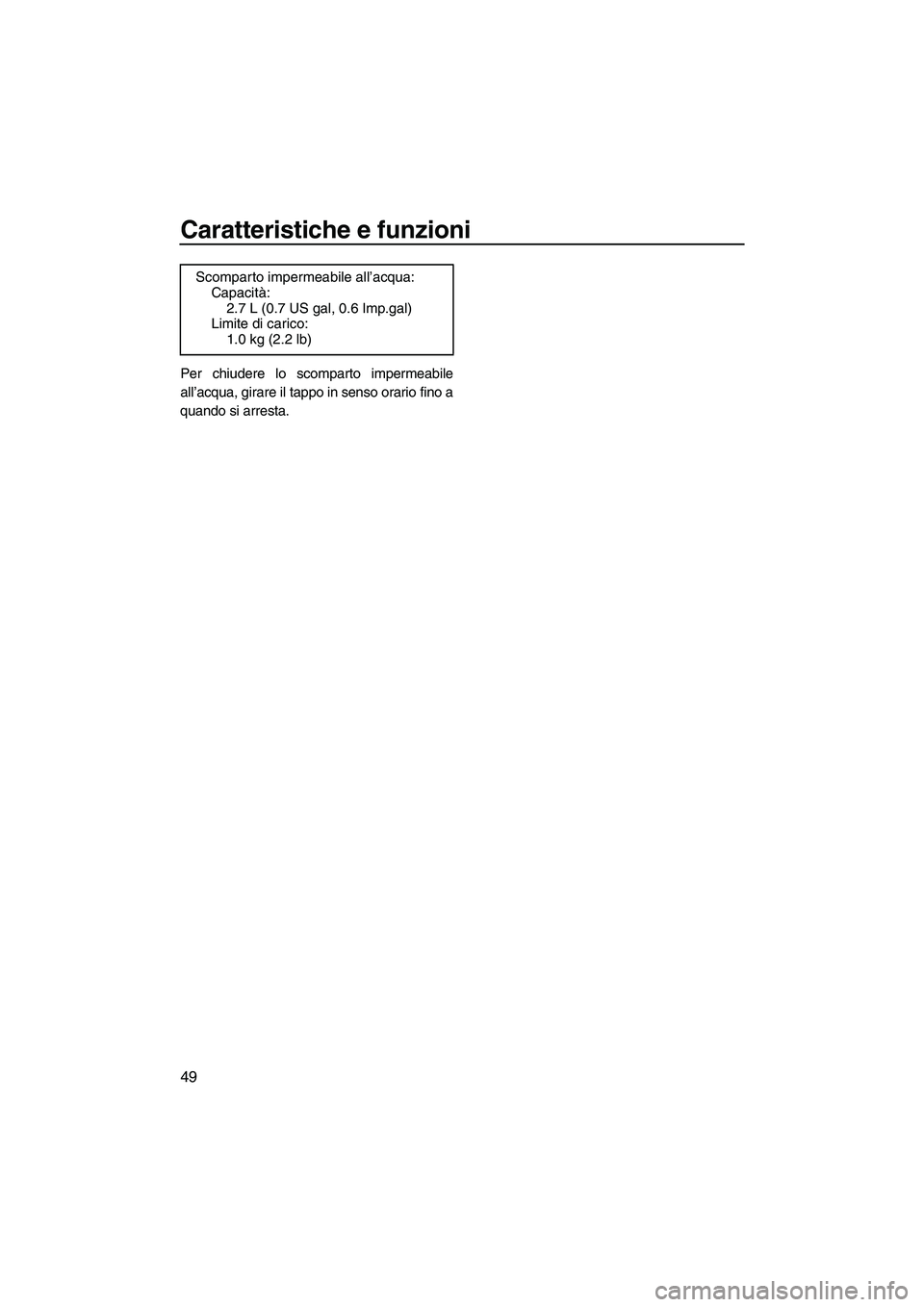

Per chiudere lo scomparto impermeabile
all’acqua, girare il tappo in senso orario fino a
quando si arresta.Scomparto impermeabile all’acqua:
Capacità:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Limite di carico:
1.0 kg (2.2 lb)
