2009 YAMAHA FX HO CRUISER Manuale de Empleo (in Spanish)

Resolución de averías
98
(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de transmi-
sión, el rotor, la carcasa de la bomba de
chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34641Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34662Conexión de los cables auxiliares
ADVERTENCIA
SWJ01250
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:

No invierta la polaridad de los cables
auxiliares cuando conecte las dos bate-
rías.

No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.

Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar ne-
gativo (–) al terminal negativo (–) de la
batería auxiliar.(3) Conecte el otro extremo del cable auxiliar
negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. PRECAUCIÓN: No pulse nun-
ca el interruptor de arranque cuando
el motor esté en marcha. No accione el
interruptor de arranque durante más
de 5 segundos, ya que de lo contrario
se descargará la batería y el motor no
arrancará. Asimismo, el motor de
arranque podría resultar dañado. Si el
motor no arranca en 5 segundos suel-
te el interruptor de arranque, espere
15 segundos e inténtelo de nuevo.
[SCJ00481]
SJU36991
Cambio de fusibles
Los fusibles se encuentran en la caja de com-
ponentes eléctricos.
Para cambiar un fusible:
(1) Desmonte los asientos. (Consulte en la
página 25 las instrucciones de desmon-
taje y montaje del asiento).
1Puente negativo (–)
2Puente positivo (+)
3Gancho del motor
4Batería auxiliar
1
342
UF2H70S0.book Page 98 Friday, January 16, 2009 10:16 AM

Resolución de averías
99

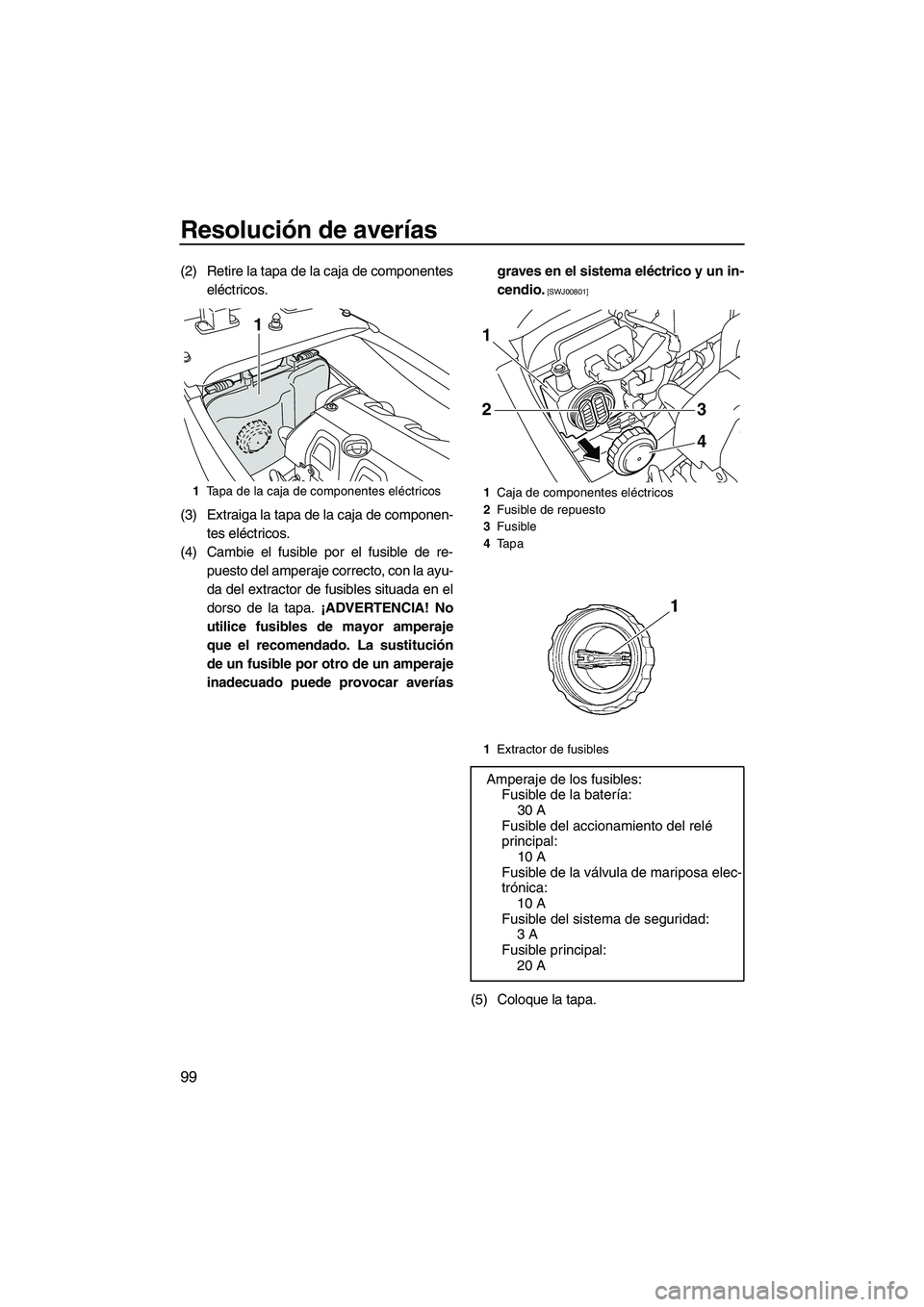

(2) Retire la tapa de la caja de componentes
eléctricos.
(3) Extraiga la tapa de la caja de componen-
tes eléctricos.
(4) Cambie el fusible por el fusible de re-
puesto del amperaje correcto, con la ayu-
da del extractor de fusibles situada en el
dorso de la tapa. ¡ADVERTENCIA! No
utilice fusibles de mayor amperaje
que el recomendado. La sustitución
de un fusible por otro de un amperaje
inadecuado puede provocar averíasgraves en el sistema eléctrico y un in-
cendio.
[SWJ00801]
(5) Coloque la tapa.
1Tapa de la caja de componentes eléctricos
1
1Caja de componentes eléctricos
2Fusible de repuesto
3Fusible
4Ta p a
1Extractor de fusibles
Amperaje de los fusibles:
Fusible de la batería:
30 A
Fusible del accionamiento del relé
principal:
10 A
Fusible de la válvula de mariposa elec-
trónica:
10 A
Fusible del sistema de seguridad:
3 A
Fusible principal:
20 A
1
2
4 3
UF2H70S0.book Page 99 Friday, January 16, 2009 10:16 AM

Resolución de averías
100
(6) Coloque la tapa de la caja de componen-
tes eléctricos.
(7) Monte los asientos.

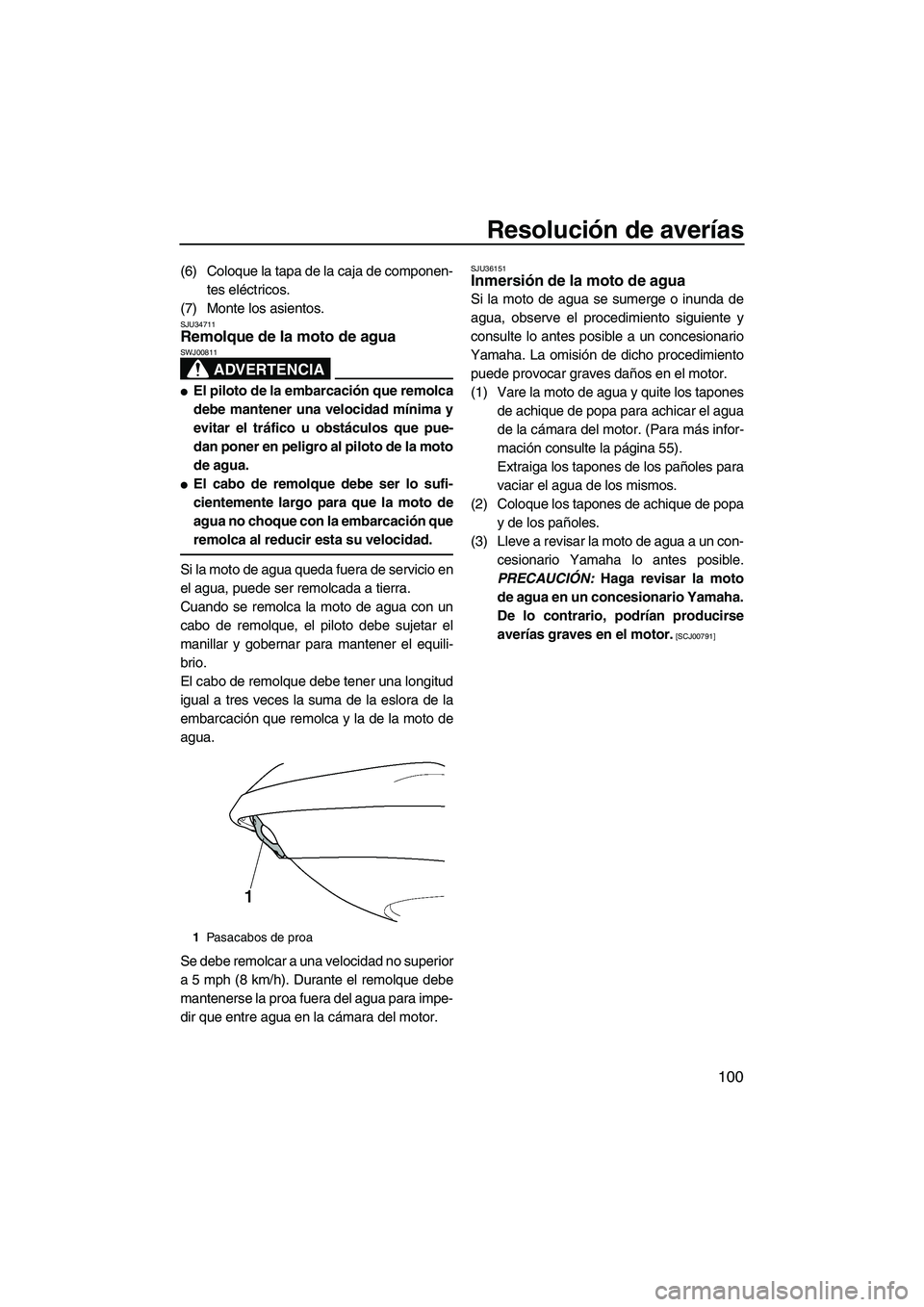

SJU34711Remolque de la moto de agua
ADVERTENCIA
SWJ00811

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.

El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación que
remolca al reducir esta su velocidad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Cuando se remolca la moto de agua con un
cabo de remolque, el piloto debe sujetar el
manillar y gobernar para mantener el equili-
brio.
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
Se debe remolcar a una velocidad no superior
a 5 mph (8 km/h). Durante el remolque debe
mantenerse la proa fuera del agua para impe-
dir que entre agua en la cámara del motor.
SJU36151Inmersión de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y
consulte lo antes posible a un concesionario
Yamaha. La omisión de dicho procedimiento
puede provocar graves daños en el motor.
(1) Vare la moto de agua y quite los tapones
de achique de popa para achicar el agua
de la cámara del motor. (Para más infor-
mación consulte la página 55).
Extraiga los tapones de los pañoles para
vaciar el agua de los mismos.
(2) Coloque los tapones de achique de popa
y de los pañoles.
(3) Lleve a revisar la moto de agua a un con-
cesionario Yamaha lo antes posible.
PRECAUCIÓN: Haga revisar la moto
de agua en un concesionario Yamaha.
De lo contrario, podrían producirse
averías graves en el motor.
[SCJ00791]
1Pasacabos de proa
UF2H70S0.book Page 100 Friday, January 16, 2009 10:16 AM
