2009 YAMAHA FX HO CRUISER Manuale de Empleo (in Spanish)

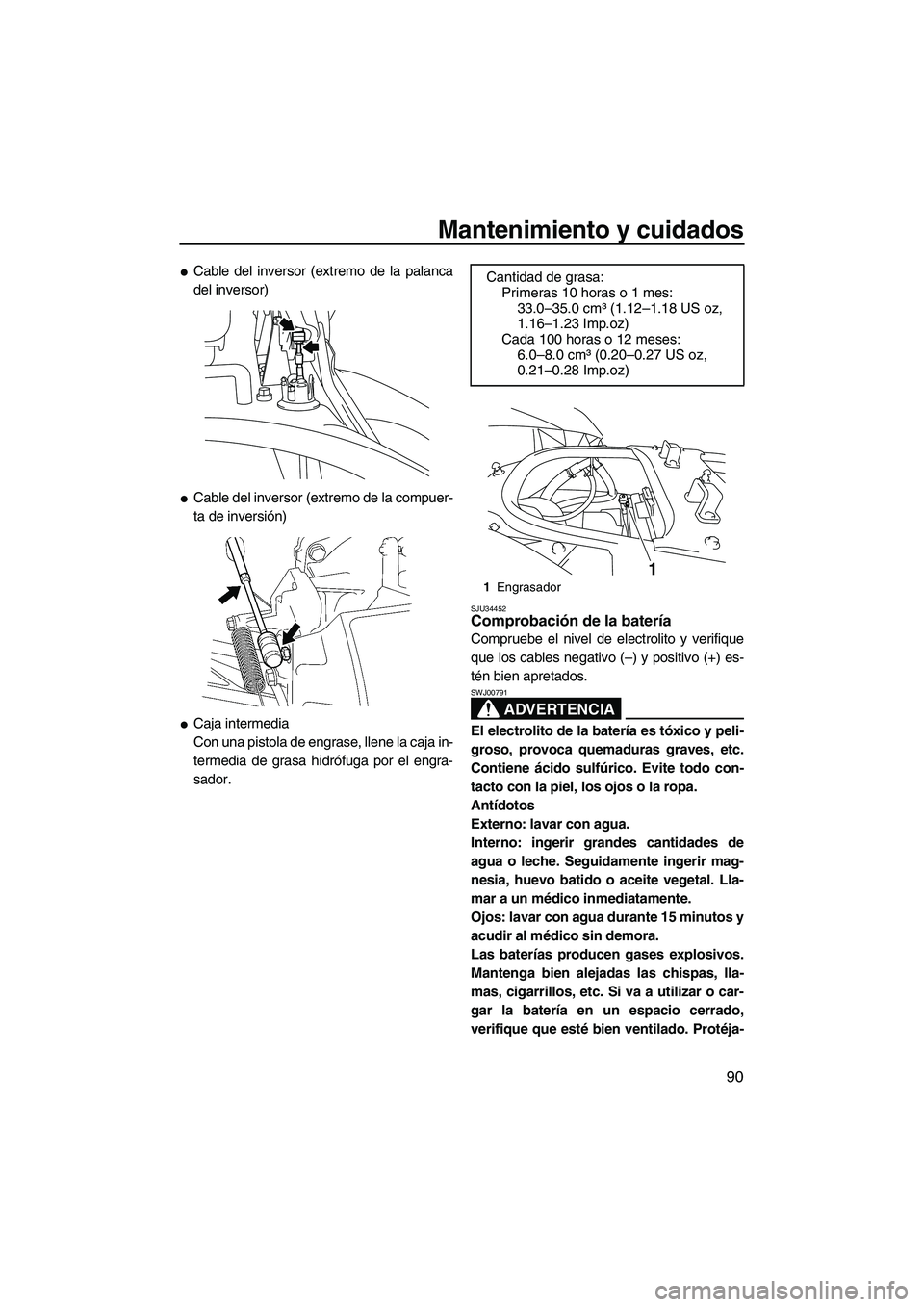

Mantenimiento y cuidados
90

Cable del inversor (extremo de la palanca
del inversor)

Cable del inversor (extremo de la compuer-
ta de inversión)

Caja intermedia
Con una pistola de engrase, llene la caja in-
termedia de grasa hidrófuga por el engra-
sador.
SJU34452Comprobación de la batería
Compruebe el nivel de electrolito y verifique
que los cables negativo (–) y positivo (+) es-
tén bien apretados.
ADVERTENCIA
SWJ00791
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
Cantidad de grasa:
Primeras 10 horas o 1 mes:
33.0–35.0 cm³ (1.12–1.18 US oz,
1.16–1.23 Imp.oz)
Cada 100 horas o 12 meses:
6.0–8.0 cm³ (0.20–0.27 US oz,
0.21–0.28 Imp.oz)
1Engrasador
1
UF2H70S0.book Page 90 Friday, January 16, 2009 10:16 AM

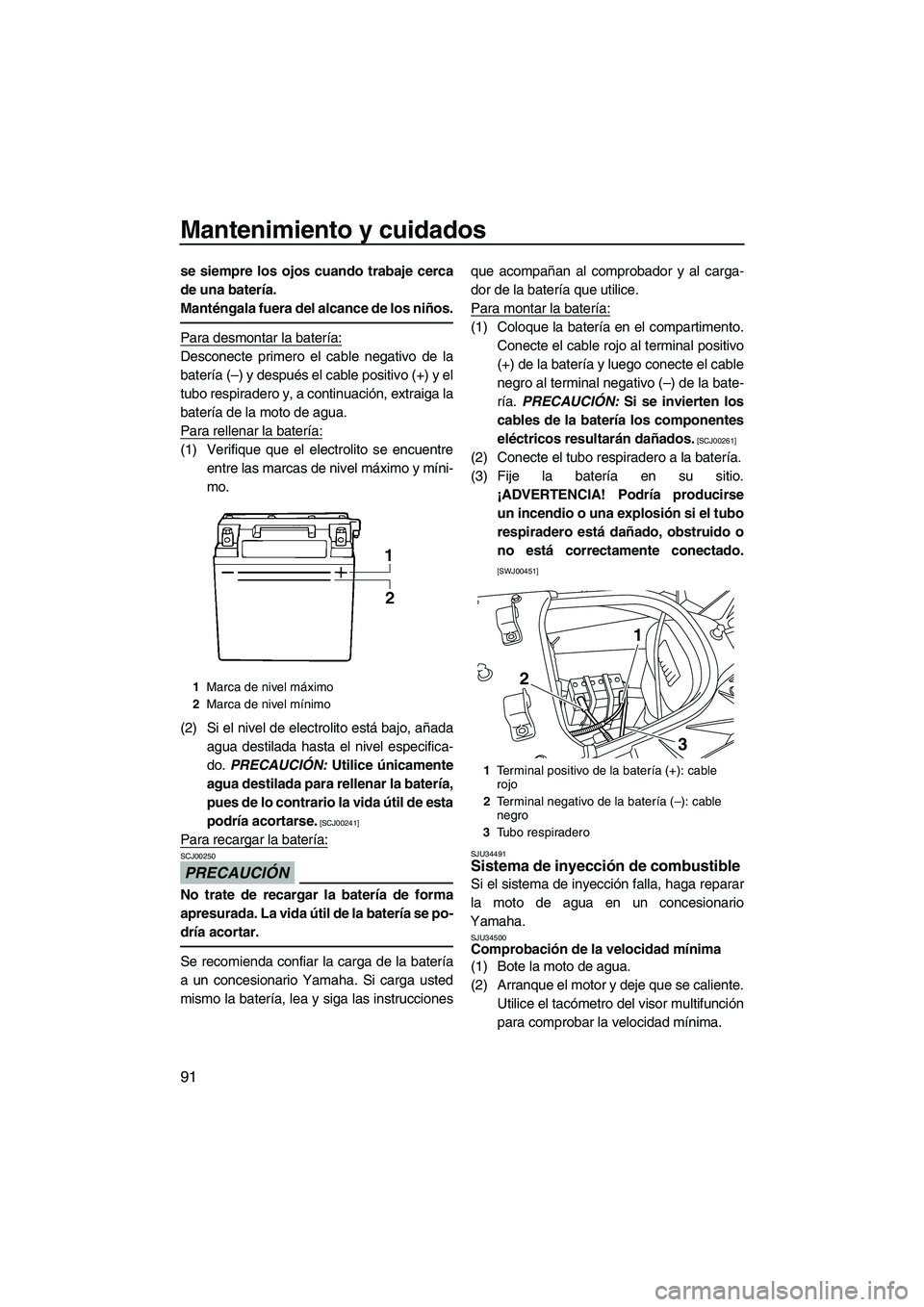

Mantenimiento y cuidados
91
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
Desconecte primero el cable negativo de la
batería (–) y después el cable positivo (+) y el
tubo respiradero y, a continuación, extraiga la
batería de la moto de agua.
Para rellenar la batería:
(1) Verifique que el electrolito se encuentre
entre las marcas de nivel máximo y míni-
mo.
(2) Si el nivel de electrolito está bajo, añada
agua destilada hasta el nivel especifica-
do. PRECAUCIÓN: Utilice únicamente
agua destilada para rellenar la batería,
pues de lo contrario la vida útil de esta
podría acortarse.
[SCJ00241]
Para recargar la batería:
PRECAUCIÓN
SCJ00250
No trate de recargar la batería de forma
apresurada. La vida útil de la batería se po-
dría acortar.
Se recomienda confiar la carga de la batería
a un concesionario Yamaha. Si carga usted
mismo la batería, lea y siga las instruccionesque acompañan al comprobador y al carga-
dor de la batería que utilice.
Para montar la batería:
(1) Coloque la batería en el compartimento.
Conecte el cable rojo al terminal positivo
(+) de la batería y luego conecte el cable
negro al terminal negativo (–) de la bate-
ría. PRECAUCIÓN: Si se invierten los
cables de la batería los componentes
eléctricos resultarán dañados.
[SCJ00261]
(2) Conecte el tubo respiradero a la batería.
(3) Fije la batería en su sitio.
¡ADVERTENCIA! Podría producirse
un incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00451]
SJU34491
Sistema de inyección de combustible
Si el sistema de inyección falla, haga reparar
la moto de agua en un concesionario
Yamaha.
SJU34500Comprobación de la velocidad mínima
(1) Bote la moto de agua.
(2) Arranque el motor y deje que se caliente.
Utilice el tacómetro del visor multifunción
para comprobar la velocidad mínima.
1Marca de nivel máximo
2Marca de nivel mínimo
1Terminal positivo de la batería (+): cable
rojo
2Terminal negativo de la batería (–): cable
negro
3Tubo respiradero
3
1
2
UF2H70S0.book Page 91 Friday, January 16, 2009 10:16 AM

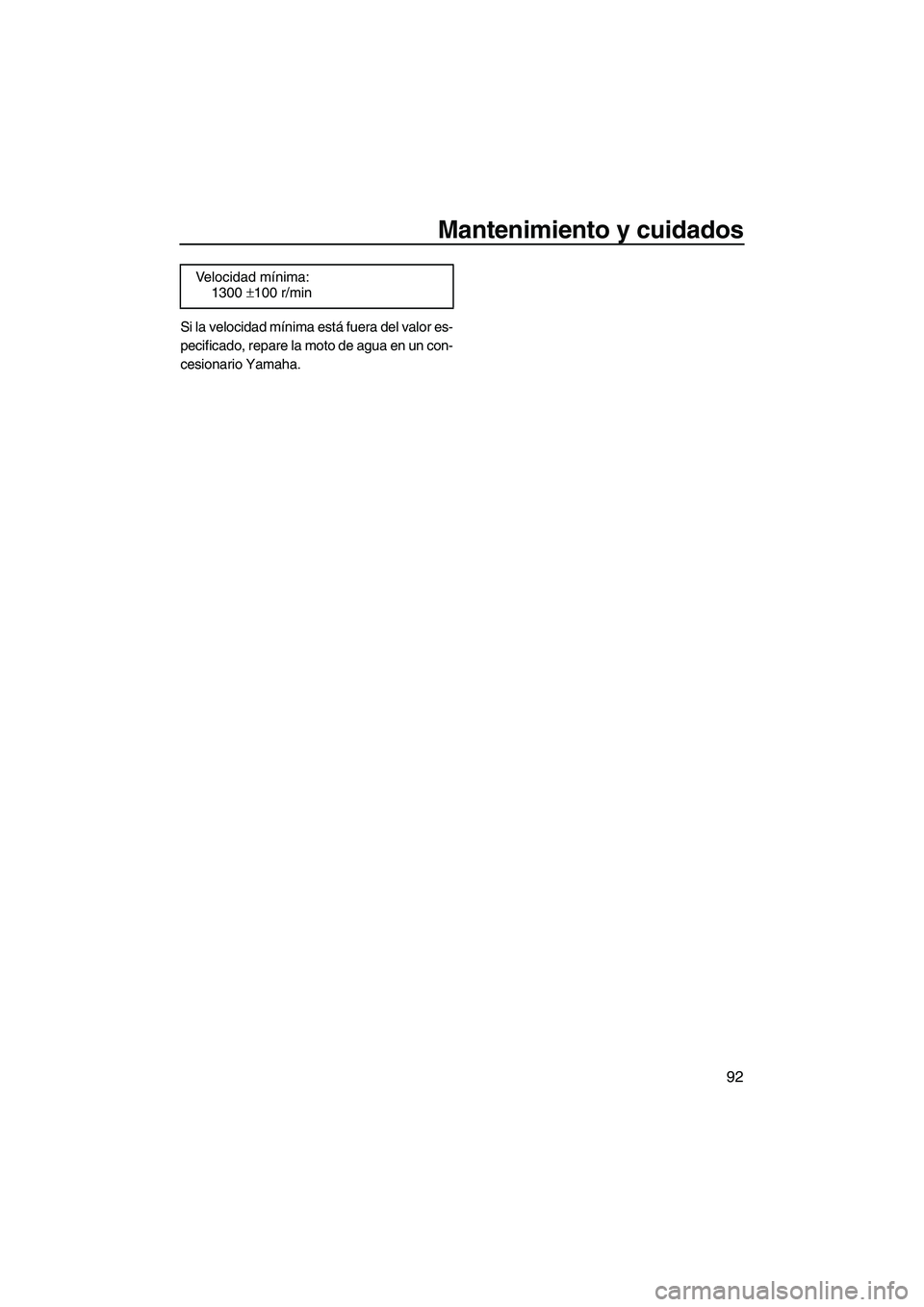

Mantenimiento y cuidados
92
Si la velocidad mínima está fuera del valor es-
pecificado, repare la moto de agua en un con-
cesionario Yamaha.Velocidad mínima:
1300 ±100 r/min
UF2H70S0.book Page 92 Friday, January 16, 2009 10:16 AM

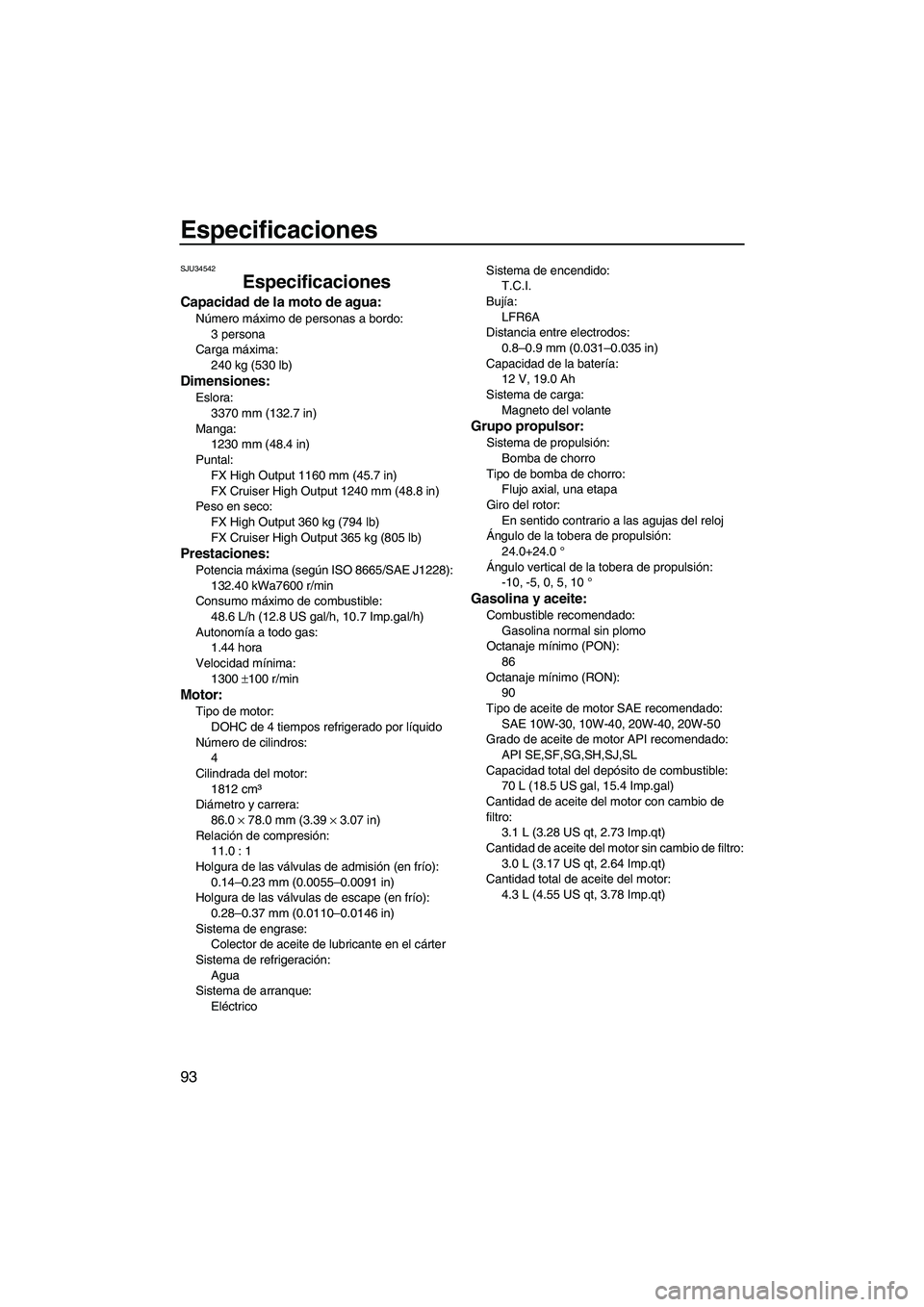

Especificaciones
93
SJU34542
Especificaciones
Capacidad de la moto de agua:
Número máximo de personas a bordo:
3 persona
Carga máxima:
240 kg (530 lb)
Dimensiones:
Eslora:
3370 mm (132.7 in)
Manga:
1230 mm (48.4 in)
Puntal:
FX High Output 1160 mm (45.7 in)
FX Cruiser High Output 1240 mm (48.8 in)
Peso en seco:
FX High Output 360 kg (794 lb)
FX Cruiser High Output 365 kg (805 lb)
Prestaciones:
Potencia máxima (según ISO 8665/SAE J1228):
132.40 kWa7600 r/min
Consumo máximo de combustible:
48.6 L/h (12.8 US gal/h, 10.7 Imp.gal/h)
Autonomía a todo gas:
1.44 hora
Velocidad mínima:
1300 ±100 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros:
4
Cilindrada del motor:
1812 cm³
Diámetro y carrera:
86.0 × 78.0 mm (3.39 × 3.07 in)
Relación de compresión:
11.0 : 1
Holgura de las válvulas de admisión (en frío):
0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válvulas de escape (en frío):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de engrase:
Colector de aceite de lubricante en el cárter
Sistema de refrigeración:
Agua
Sistema de arranque:
EléctricoSistema de encendido:
T.C.I.
Bujía:
LFR6A
Distancia entre electrodos:
0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería:
12 V, 19.0 Ah
Sistema de carga:
Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro:
Flujo axial, una etapa
Giro del rotor:
En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión:
24.0+24.0 °
Ángulo vertical de la tobera de propulsión:
-10, -5, 0, 5, 10 °
Gasolina y aceite:
Combustible recomendado:
Gasolina normal sin plomo
Octanaje mínimo (PON):
86
Octanaje mínimo (RON):
90
Tipo de aceite de motor SAE recomendado:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado de aceite de motor API recomendado:
API SE,SF,SG,SH,SJ,SL
Capacidad total del depósito de combustible:
70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor con cambio de
filtro:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Cantidad de aceite del motor sin cambio de filtro:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Cantidad total de aceite del motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2H70S0.book Page 93 Friday, January 16, 2009 10:16 AM

Resolución de averías
94
SJU34560
Resolución de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no consigue hallar la causa o si el procedimiento de sustitución o reparación no está descrito
en este manual, repárela en un concesionario Yamaha.
SJU36982Cuadro de identificación de averías
PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca
(el motor de arran-
que no gira)Sistema de
seguridad
YamahaEl sistema está blo-
queadoDesbloquear el siste-
ma 35
Interruptor de
paro de
emergencia
del motorLa pinza no está co-
locadaColocar la pinza
28
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do98
Batería Descargada Cargarla 90
Terminales flojos Apretarlos según sea
necesario90
Terminal corroído Limpiar 78
Motor de
arranqueAveriado Hacerlo revisar en un
concesionario
Yamaha—
El motor no arranca
(el motor de arran-
que gira)Manilla del
aceleradorApretada Soltar
28
Combustible Agotado Repostar lo antes po-
sible49
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha83
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha83
Bujía Sucia o defectuosa Limpiar o cambiar 86
Tapa de bujía No conectada o floja Conectarlas correcta-
mente86
Conectada al cilindro
incorrectoConectarlas correcta-
mente86
Sistema de
inyección de
combustibleBomba de combusti-
ble averiadaHacerlo revisar en un
concesionario
Yamaha—
UF2H70S0.book Page 94 Friday, January 16, 2009 10:16 AM

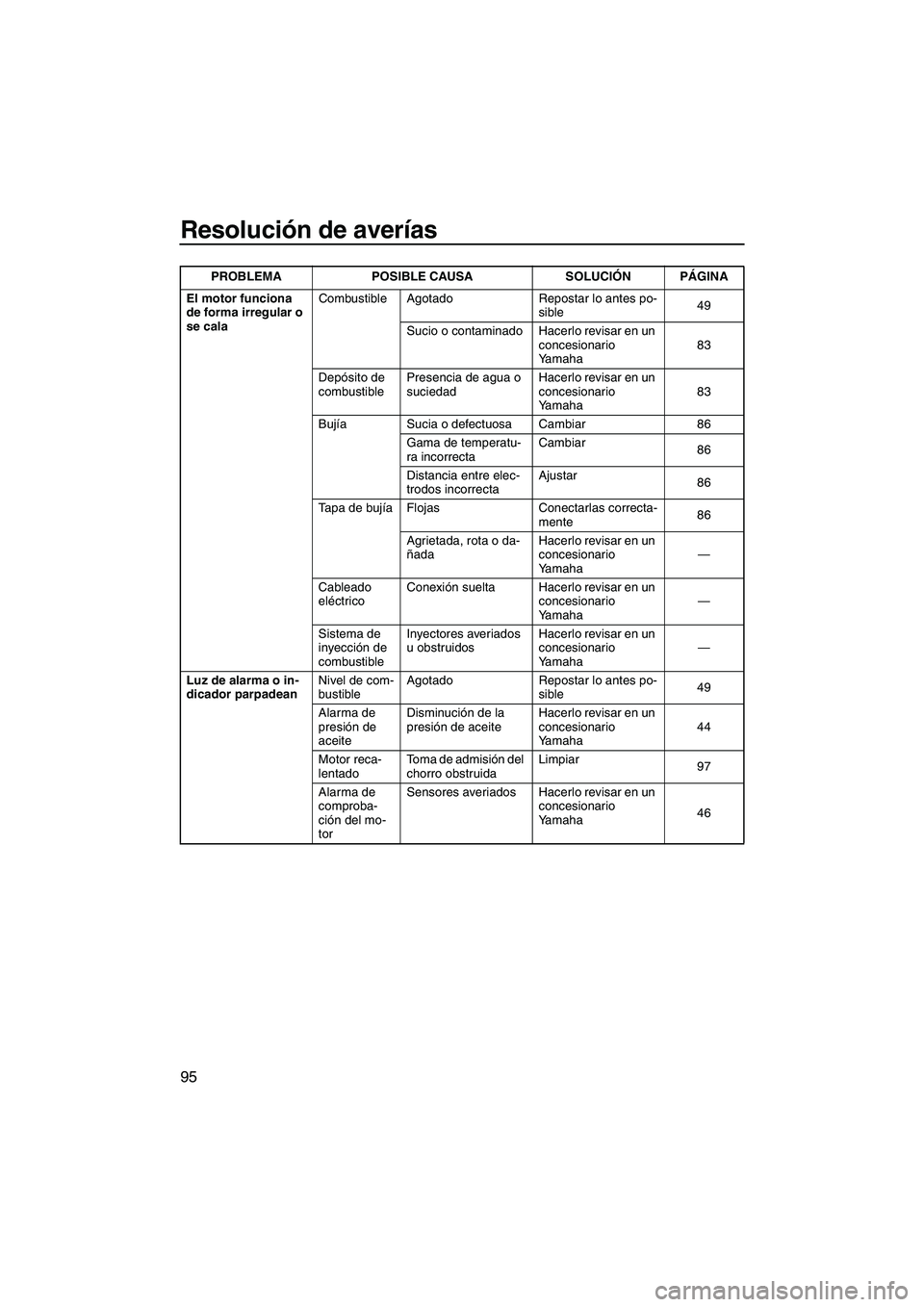

Resolución de averías
95
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible49
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha83
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha83
Bujía Sucia o defectuosa Cambiar 86
Gama de temperatu-
ra incorrectaCambiar
86
Distancia entre elec-
trodos incorrectaAjustar
86
Tapa de bujía Flojas Conectarlas correcta-
mente86
Agrietada, rota o da-
ñadaHacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Yamaha—
Luz de alarma o in-
dicador parpadeanNivel de com-
bustibleAgotado Repostar lo antes po-
sible49
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Yamaha44
Motor reca-
lentadoToma de admisión del
chorro obstruidaLimpiar
97
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Yamaha46 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2H70S0.book Page 95 Friday, January 16, 2009 10:16 AM

Resolución de averías
96
La moto de agua
pierde velocidad o
potenciaPalanca del
inversorNo está colocada
completamente en la
posición de marcha
avanteEmpuje la palanca
hacia adelante hasta
que se detenga31
Sistema de
seguridad
YamahaEstá activada la fun-
ción de régimen bajoSeleccione la fun-
ción normal 36
Cavitación Toma de admisión del
chorro obstruidaLimpiar
97
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Yamaha97
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del motor
activadoLimpiar la toma de
admisión del chorro y
enfriar el motor45
Alarma de
presión de
aceiteControl de reducción
del régimen del motor
activadoAñadir aceite
44
Bujía Sucia o defectuosa Cambiar 86
Gama de temperatu-
ra incorrectaCambiar
86
Distancia entre elec-
trodos incorrectaAjustar
86
Tapa de bujía Flojas Conectarlas correcta-
mente86
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha83
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Yamaha84
Acumulación de acei-
teHacerlo revisar en un
concesionario
Yamaha84 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2H70S0.book Page 96 Friday, January 16, 2009 10:16 AM

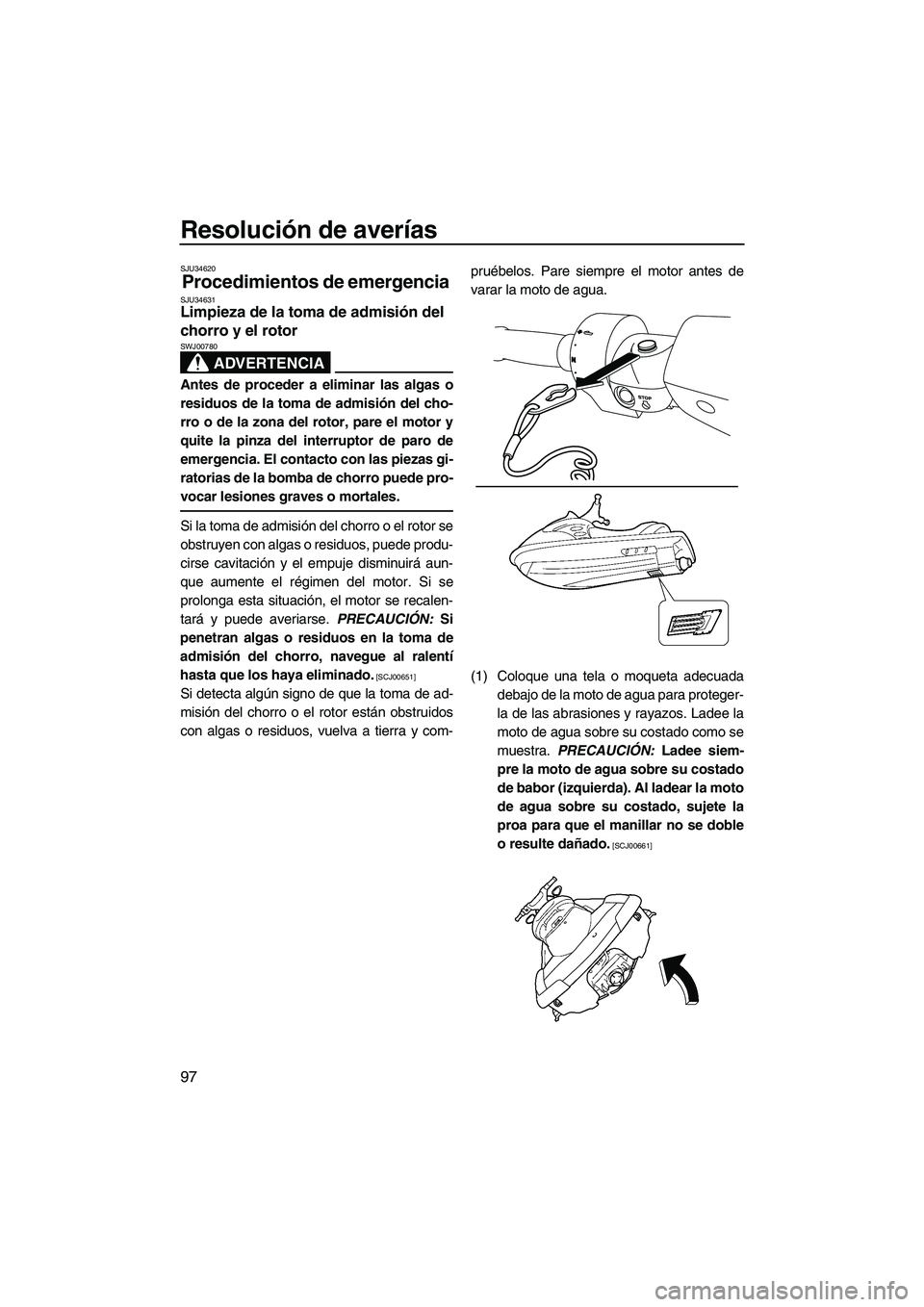

Resolución de averías
97
SJU34620
Procedimientos de emergencia SJU34631Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00780
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00651]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
UF2H70S0.book Page 97 Friday, January 16, 2009 10:16 AM
