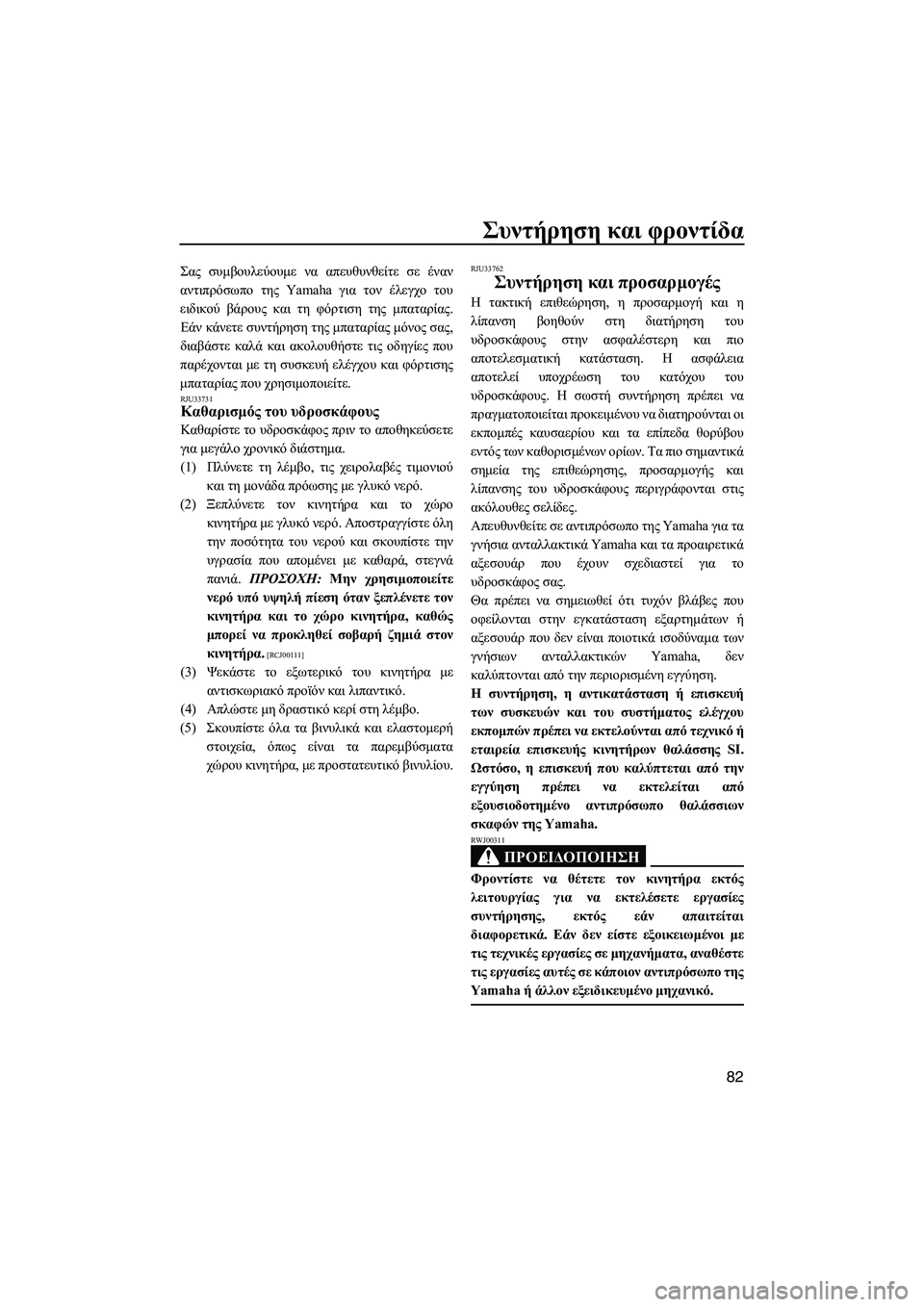

Συντήρηση και φροντίδα
82
Σας συµβουλεύουµε να απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για τον έλεγχο του
ειδικού βάρους και τη φόρτιση της µπαταρίας.
Εάν κάνετε συντήρηση της µπαταρίας µόνος σας,
διαβάστε καλά και ακολουθήστε τις οδηγίες που
παρέχονται µε τη συσκευή ελέγχου και φόρτισης
µπαταρίας που χρησιµοποιείτε.
RJU33731Καθαρισµός του υδροσκάφους
Καθαρίστε το υδροσκάφος πριν το αποθηκεύσετε
για µεγάλο χρονικό διάστηµα.
(1)Πλύνετε τη λέµβο, τις χειρολαβές τιµονιού
και τη µονάδα πρόωσης µε γλυκό νερό.
(2)Ξεπλύνετε τον κινητήρα και το χώρο
κινητήρα µε γλυκό νερό. Αποστραγγίστε όλη
την ποσότητα του νερού και σκουπίστε την
υγρασία που αποµένει µε καθαρά, στεγνά
πανιά. ΠΡΟΣΟΧΗ: Μην χρησιµοποιείτε
νερό υπό υψηλή πίεση όταν ξεπλένετε τον
κινητήρα και το χώρο κινητήρα, καθώς
µπορεί να προκληθεί σοβαρή ζηµιά στον
κινητήρα.
[RCJ00111]
(3)Ψεκάστε το εξωτερικό του κινητήρα µε
αντισκωριακό προϊόν και λιπαντικό.
(4)Απλώστε µη δραστικό κερί στη λέµβο.
(5)Σκουπίστε όλα τα βινυλικά και ελαστοµερή
στοιχεία, όπως είναι τα παρεµβύσµατα
χώρου κινητήρα, µε προστατευτικό βινυλίου.
RJU33762
Συντήρηση και προσαρµογές
Η τακτική επιθεώρηση, η προσαρµογή και η
λίπανση βοηθούν στη διατήρηση του
υδροσκάφους στην ασφαλέστερη και πιο
αποτελεσµατική κατάσταση. Η ασφάλεια
αποτελεί υποχρέωση του κατόχου του
υδροσκάφους. Η σωστή συντήρηση πρέπει να
πραγµατοποιείται προκειµένου να διατηρούνται οι
εκποµπές καυσαερίου και τα επίπεδα θορύβου
εντός των καθορισµένων ορίων. Τα πιο σηµαντικά
σηµεία της επιθεώρησης, προσαρµογής και
λίπανσης του υδροσκάφους περιγράφονται στις
ακόλουθες σελίδες.
Απευθυνθείτε σε αντιπρόσωπο της Yamaha για τα
γνήσια ανταλλακτικά Yamaha και τα προαιρετικά
αξεσουάρ που έχουν σχεδιαστεί για το
υδροσκάφος σας.
Θα πρέπει να σηµειωθεί ότι τυχόν βλάβες που
οφείλονται στην εγκατάσταση εξαρτηµάτων ή
αξεσουάρ που δεν είναι ποιοτικά ισοδύναµα των
γνήσιων ανταλλακτικών Yamaha, δεν
καλύπτονται από την περιορισµένη εγγύηση.
Η συντήρηση, η αντικατάσταση ή επισκευή
των συσκευών και του συστήµατος ελέγχου
εκποµπών πρέπει να εκτελούνται από τεχνικό ή
εταιρεία επισκευής κινητήρων θαλάσσης SI.
Ωστόσο, η επισκευή που καλύπτεται από την
εγγύηση πρέπει να εκτελείται από
εξουσιοδοτηµένο αντιπρόσωπο θαλάσσιων
σκαφών της Yamaha.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00311
Φροντίστε να θέτετε τον κινητήρα εκτός
λειτουργίας για να εκτελέσετε εργασίες
συντήρησης, εκτός εάν απαιτείται
διαφορετικά. Εάν δεν είστε εξοικειωµένοι µε
τις τεχνικές εργασίες σε µηχανήµατα, αναθέστε
τις εργασίες αυτές σε κάποιον αντιπρόσωπο της
Yamaha ή άλλον εξειδικευµένο µηχανικό.
UF2H70R0.book Page 82 Friday, January 16, 2009 10:31 AM

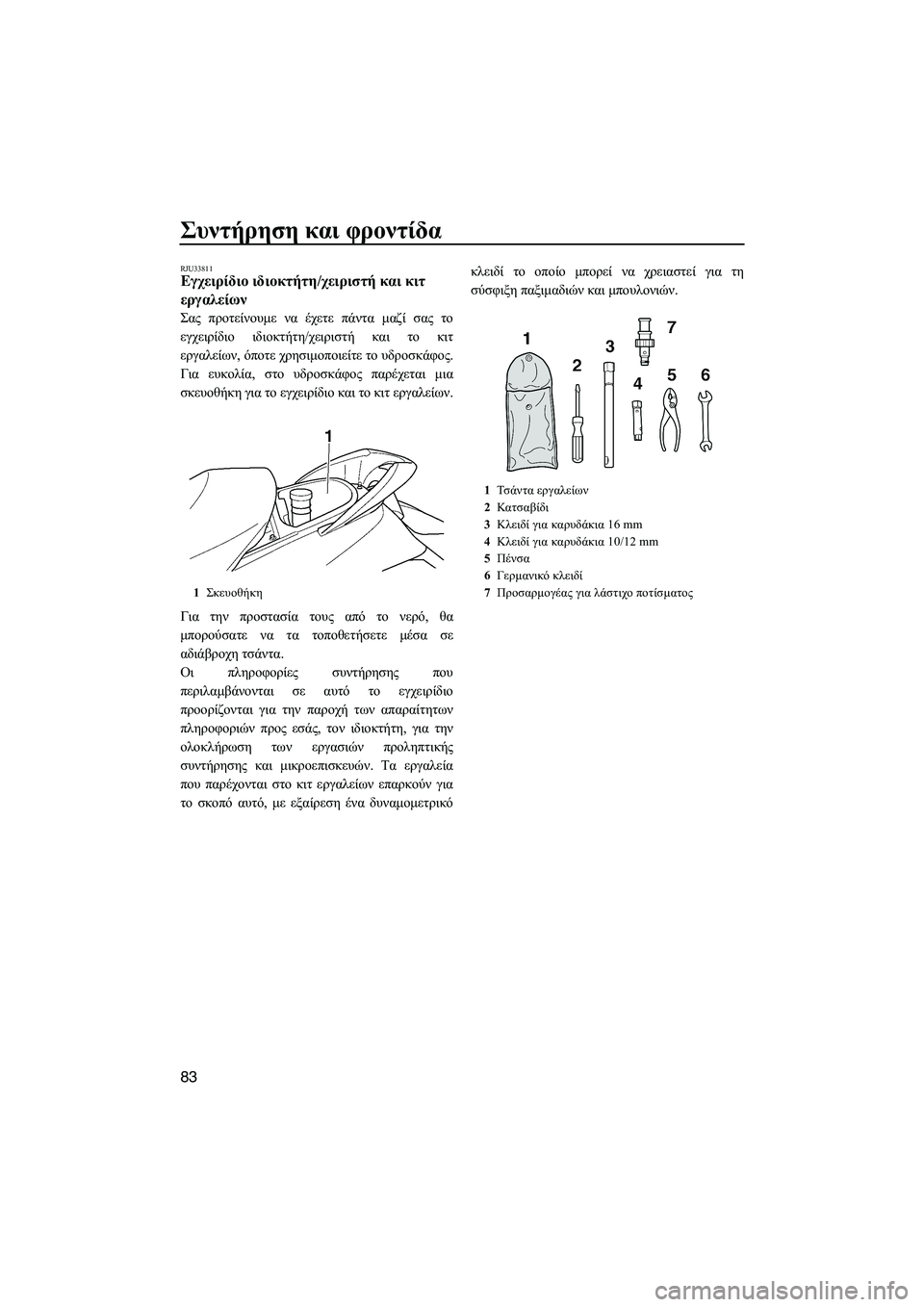

Συντήρηση και φροντίδα
83
RJU33811Εγχειρίδιο ιδιοκτήτη/χειριστή και κιτ
εργαλείων
Σας προτείνουµε να έχετε πάντα µαζί σας το
εγχειρίδιο ιδιοκτήτη/χειριστή και το κιτ
εργαλείων, όποτε χρησιµοποιείτε το υδροσκάφος.
Για ευκολία, στο υδροσκάφος παρέχεται µια
σκευοθήκη για το εγχειρίδιο και το κιτ εργαλείων.
Για την προστασία τους από το νερό, θα
µπορούσατε να τα τοποθετήσετε µέσα σε
αδιάβροχη τσάντα.
Οι πληροφορίες συντήρησης που
περιλαµβάνονται σε αυτό το εγχειρίδιο
προορίζονται για την παροχή των απαραίτητων
πληροφοριών προς εσάς, τον ιδιοκτήτη, για την
ολοκλήρωση των εργασιών προληπτικής
συντήρησης και µικροεπισκευών. Τα εργαλεία
που παρέχονται στο κιτ εργαλείων επαρκούν για
το σκοπό αυτό, µε εξαίρεση ένα δυναµοµετρικόκλειδί το οποίο µπορεί να χρειαστεί για τη
σύσφιξη παξιµαδιών και µπουλονιών.
1Σκευοθήκη
1Τσάντα εργαλείων
2Κατσαβίδι
3Κλειδί για καρυδάκια 16 mm
4Κλειδί για καρυδάκια 10/12 mm
5Πένσα
6Γερµανικό κλειδί
7Προσαρµογέας για λάστιχο ποτίσµατος
UF2H70R0.book Page 83 Friday, January 16, 2009 10:31 AM

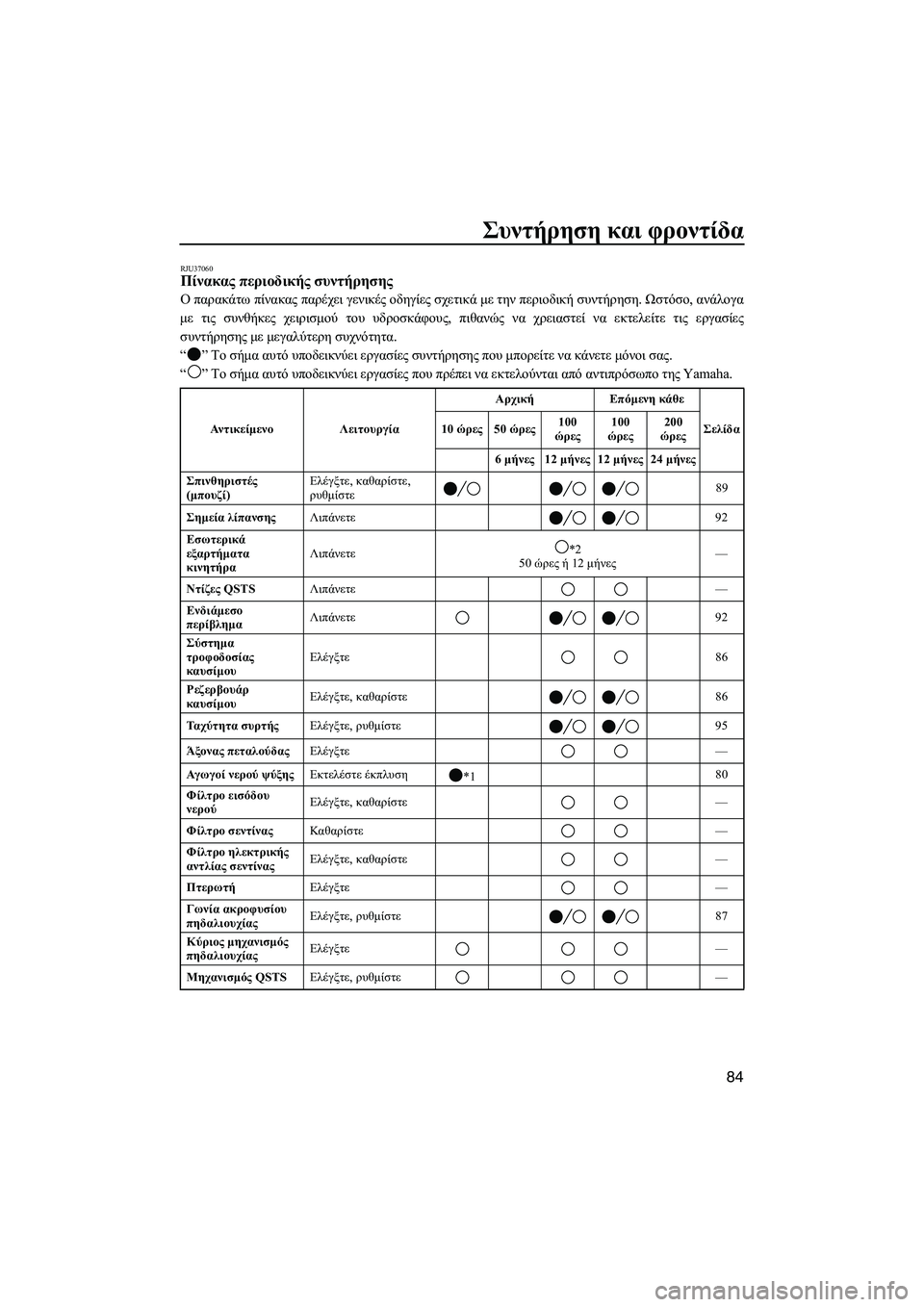

Συντήρηση και φροντίδα
84
RJU37060Πίνακας περιοδικής συντήρησης
Ο παρακάτω πίνακας παρέχει γενικές οδηγίες σχετικά µε την περιοδική συντήρηση. Ωστόσο, ανάλογα
µε τις συνθήκες χειρισµού του υδροσκάφους, πιθανώς να χρειαστεί να εκτελείτε τις εργασίες
συντήρησης µε µεγαλύτερη συχνότητα.
“” Το σήµα αυτό υποδεικνύει εργασίες συντήρησης που µπορείτε να κάνετε µόνοι σας.
“” Το σήµα αυτό υποδεικνύει εργασίες που πρέπει να εκτελούνται από αντιπρόσωπο της Yamaha.
Αν τ ι κ ε ίµενο ΛειτουργίαΑρχική Επόµενη κάθε
Σελίδα 10 ώρες50 ώρες100
ώρες100
ώρες200
ώρες
6 µήνες 12 µήνες 12 µήνες24 µήνες
Σπινθηριστές
(µπουζί)Ελέγξτε, καθαρίστε,
ρυθµίστε89
Σηµεία λίπανσηςΛιπάνετε92
Εσωτερικά
εξαρτήµατα
κινητήραΛιπάνετε*2
50 ώρες ή 12 µήνες—
Ντίζες QSTSΛιπάνετε—
Ενδιάµεσο
περίβληµαΛιπάνετε92
Σύστηµα
τροφοδοσίας
καυσίµουΕλέγξτε86
Ρεζερβουάρ
καυσίµουΕλέγξτε, καθαρίστε86
Ταχύτητα συρτήςΕλέγξτε, ρυθµίστε95
Άξονας πεταλούδαςΕλέγξτε—
Αγ ω γ ο ί νερού ψύξηςΕκτελέστε έκπλυση
*180
Φίλτρο εισόδου
νερούΕλέγξτε, καθαρίστε—
Φίλτρο σεντίναςΚαθαρίστε—
Φίλτρο ηλεκτρικής
αντλίας σεντίναςΕλέγξτε, καθαρίστε—
ΠτερωτήΕλέγξτε—
Γωνία ακροφυσίου
πηδαλιουχίαςΕλέγξτε, ρυθµίστε87
Κύριος µηχανισµός
πηδαλιουχίαςΕλέγξτε—
Μηχανισµός QSTSΕλέγξτε, ρυθµίστε—
UF2H70R0.book Page 84 Friday, January 16, 2009 10:31 AM

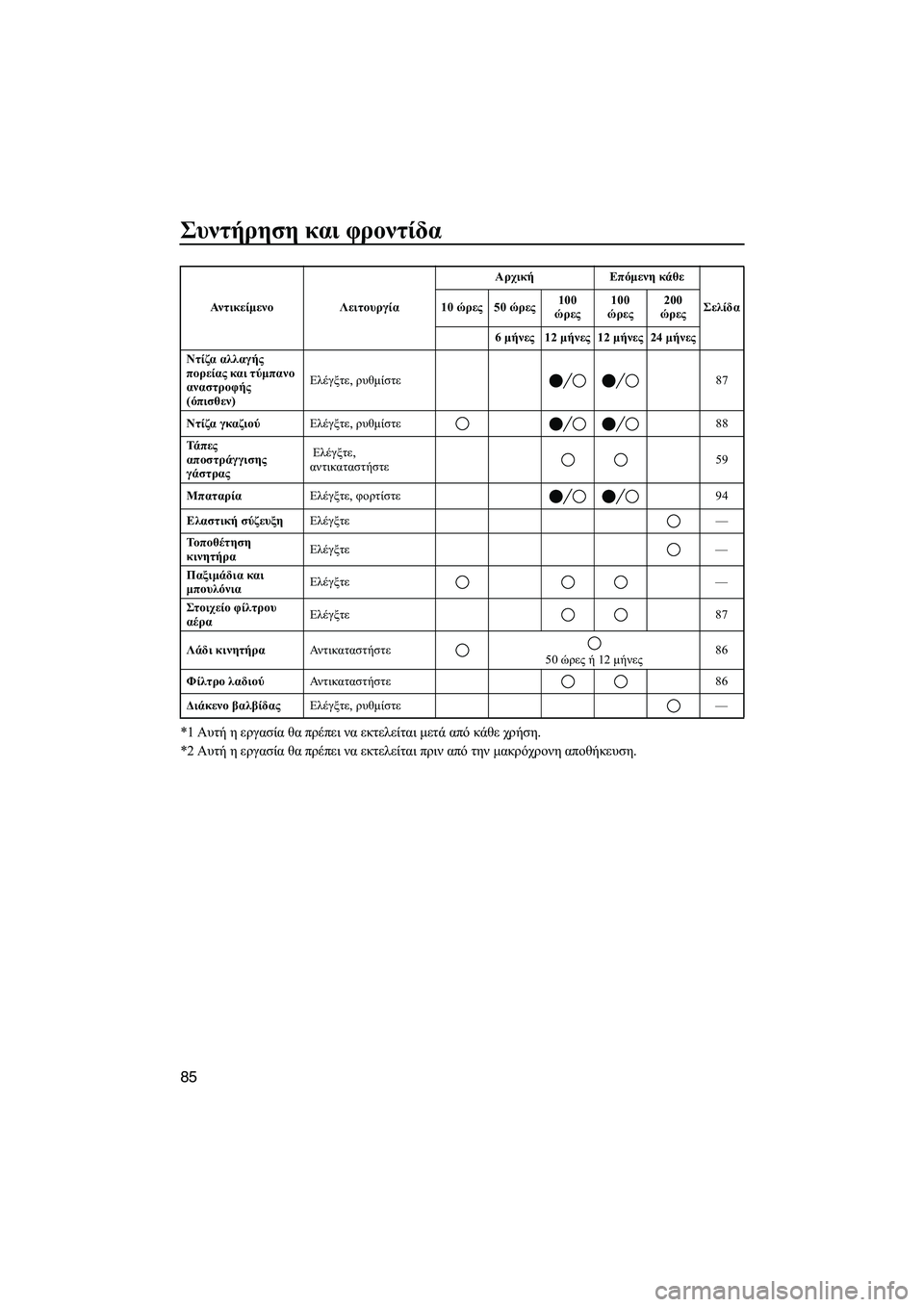

Συντήρηση και φροντίδα
85
*1 Αυτή η εργασία θα πρέπει να εκτελείται µετά από κάθε χρήση.
*2 Αυτή η εργασία θα πρέπει να εκτελείται πριν από την µακρόχρονη αποθήκευση.
Ντίζα αλλαγής
πορείας και τύµπανο
αναστροφής
(όπισθεν)Ελέγξτε, ρυθµίστε87
Ντίζα γκαζιούΕλέγξτε, ρυθµίστε88
Τά π ε ς
αποστράγγισης
γάστρας Ελέγξτε,
αντικαταστήστε59
ΜπαταρίαΕλέγξτε, φορτίστε94
Ελαστική σύζευξηΕλέγξτε—
Το π ο θ έ τ η σ η
κινητήραΕλέγξτε—
Παξιµάδια και
µπουλόνιαΕλέγξτε—
Στοιχείο φίλτρου
αέραΕλέγξτε87
Λάδι κινητήραΑντικαταστήστε
50 ώρες ή 12 µήνες86
Φίλτρο λαδιούΑντικαταστήστε86
∆ιάκενο βαλβίδαςΕλέγξτε, ρυθµίστε— Αν τ ι κ ε ίµενο ΛειτουργίαΑρχική Επόµενη κάθε
Σελίδα 10 ώρες50 ώρες100
ώρες100
ώρες200
ώρες
6 µήνες 12 µήνες 12 µήνες24 µήνες
UF2H70R0.book Page 85 Friday, January 16, 2009 10:31 AM

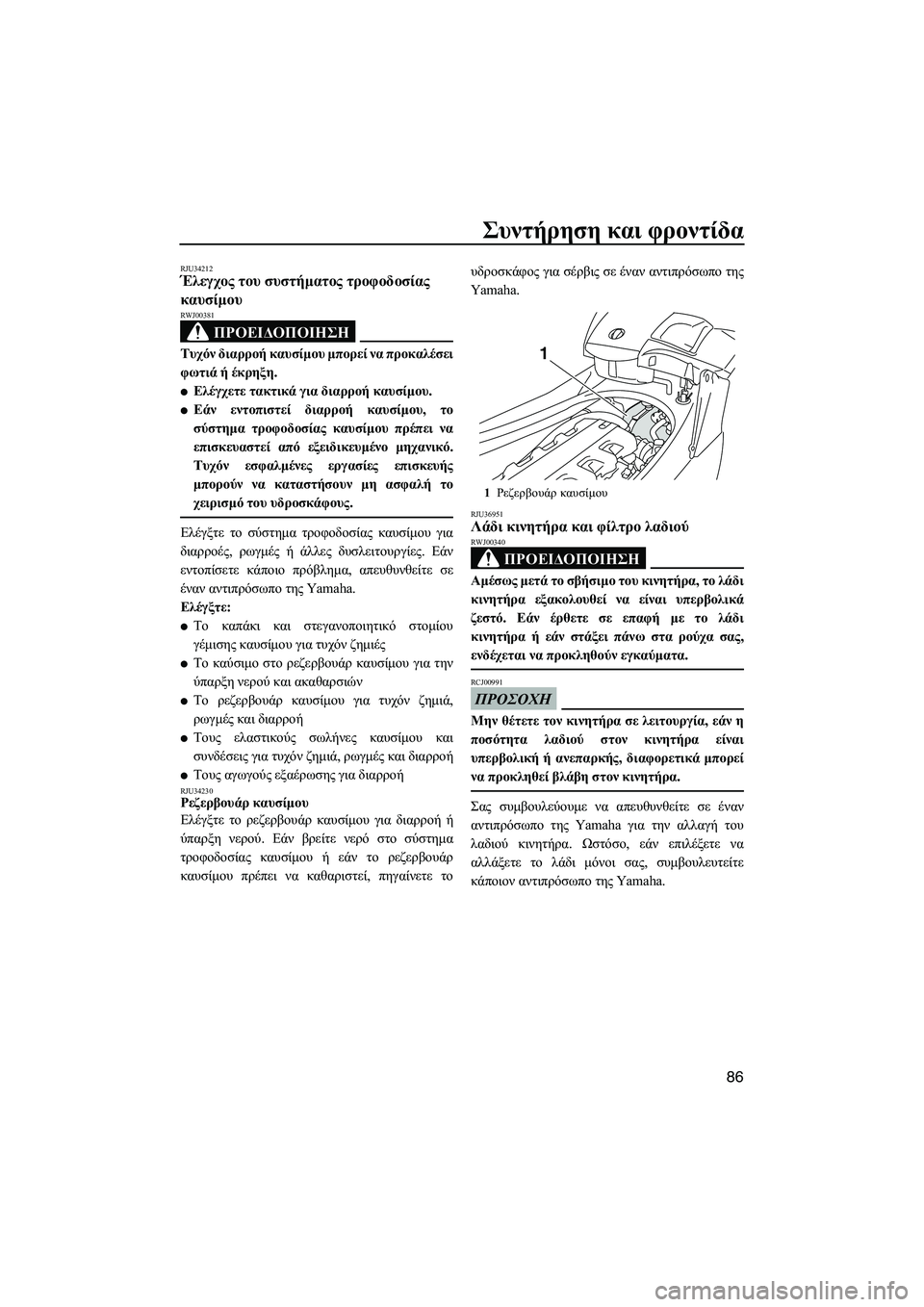

Συντήρηση και φροντίδα
86
RJU34212Έλεγχος του συστήµατος τροφοδοσίας
καυσίµου
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00381
Τυχόν διαρροή καυσίµου µπορεί να προκαλέσει
φωτιά ή έκρηξη.

Ελέγχετε τακτικά για διαρροή καυσίµου.

Εάν εντοπιστεί διαρροή καυσίµου, το
σύστηµα τροφοδοσίας καυσίµου πρέπει να
επισκευαστεί από εξειδικευµένο µηχανικό.
Τυχόν εσφαλµένες εργασίες επισκευής
µπορούν να καταστήσουν µη ασφαλή το
χειρισµό του υδροσκάφους.
Ελέγξτε το σύστηµα τροφοδοσίας καυσίµου για
διαρροές, ρωγµές ή άλλες δυσλειτουργίες. Εάν
εντοπίσετε κάποιο πρόβληµα, απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha.
Ελέγξτε:

Το καπάκι και στεγανοποιητικό στοµίου
γέµισης καυσίµου για τυχόν ζηµιές

Το καύσιµο στο ρεζερβουάρ καυσίµου για την
ύπαρξη νερού και ακαθαρσιών

Το ρεζερβουάρ καυσίµου για τυχόν ζηµιά,
ρωγµές και διαρροή

Τους ελαστικούς σωλήνες καυσίµου και
συνδέσεις για τυχόν ζηµιά, ρωγµές και διαρροή

Τους αγωγούς εξαέρωσης για διαρροήRJU34230Ρεζερβουάρ καυσίµου
Ελέγξτε το ρεζερβουάρ καυσίµου για διαρροή ή
ύπαρξη νερού. Εάν βρείτε νερό στο σύστηµα
τροφοδοσίας καυσίµου ή εάν το ρεζερβουάρ
καυσίµου πρέπει να καθαριστεί, πηγαίνετε τουδροσκάφος για σέρβις σε έναν αντιπρόσωπο της
Yamaha.
RJU36951Λάδι κινητήρα και φίλτρο λαδιού
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00340
Αµέσως µετά το σβήσιµο του κινητήρα, το λάδι
κινητήρα εξακολουθεί να είναι υπερβολικά
ζεστό. Εάν έρθετε σε επαφή µε το λάδι
κινητήρα ή εάν στάξει πάνω στα ρούχα σας,
ενδέχεται να προκληθούν εγκαύµατα.
ΠΡΟΣΟΧΗ
RCJ00991
Μην θέτετε τον κινητήρα σε λειτουργία, εάν η
ποσότητα λαδιού στον κινητήρα είναι
υπερβολική ή ανεπαρκής, διαφορετικά µπορεί
να προκληθεί βλάβη στον κινητήρα.
Σας συµβουλεύουµε να απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για την αλλαγή του
λαδιού κινητήρα. Ωστόσο, εάν επιλέξετε να
αλλάξετε το λάδι µόνοι σας, συµβουλευτείτε
κάποιον αντιπρόσωπο της Yamaha.
1Ρεζερβουάρ καυσίµου
1
UF2H70R0.book Page 86 Friday, January 16, 2009 10:31 AM

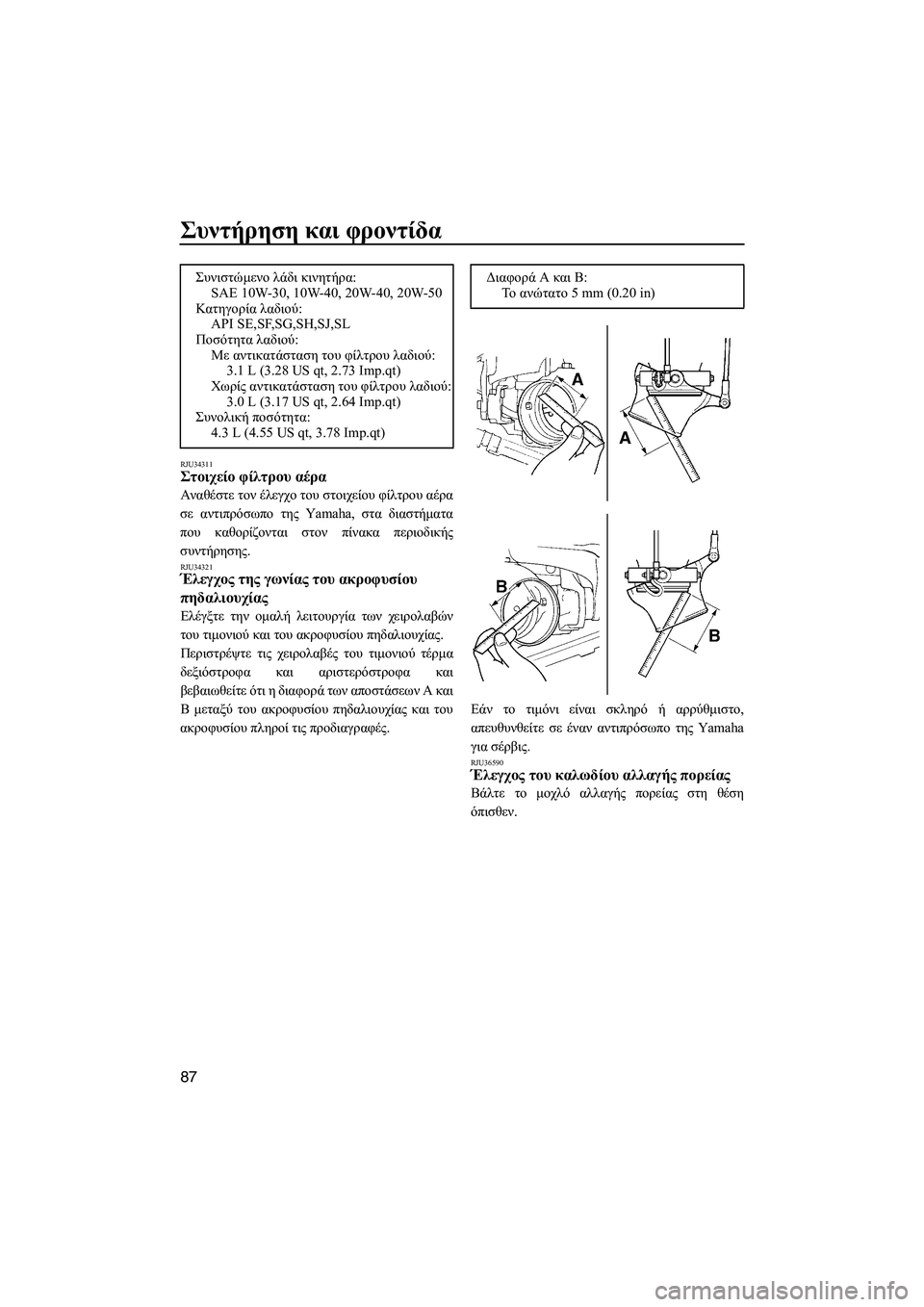

Συντήρηση και φροντίδα
87
RJU34311Στοιχείο φίλτρου αέρα
Αναθέστε τον έλεγχο του στοιχείου φίλτρου αέρα
σε αντιπρόσωπο της Yamaha, στα διαστήµατα
που καθορίζονται στον πίνακα περιοδικής
συντήρησης.
RJU34321Έλεγχος της γωνίας του ακροφυσίου
πηδαλιουχίας
Ελέγξτε την οµαλή λειτουργία των χειρολαβών
του τιµονιού και του ακροφυσίου πηδαλιουχίας.
Περιστρέψτε τις χειρολαβές του τιµονιού τέρµα
δεξιόστροφα και αριστερόστροφα και
βεβαιωθείτε ότι η διαφορά των αποστάσεων Α και
Β µεταξύ του ακροφυσίου πηδαλιουχίας και του
ακροφυσίου πληροί τις προδιαγραφές.Εάν το τιµόνι είναι σκληρό ή αρρύθµιστο,
απευθυνθείτε σε έναν αντιπρόσωπο της Yamaha
για σέρβις.
RJU36590Έλεγχος του καλωδίου αλλαγής πορείας
Βάλτε το µοχλό αλλαγής πορείας στη θέση
όπισθεν. Συνιστώµενο λάδι κινητήρα:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Κατηγορία λαδιού:
API SE,SF,SG,SH,SJ,SL
Ποσότητα λαδιού:
Με αντικατάσταση του φίλτρου λαδιού:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Χωρίς αντικατάσταση του φίλτρου λαδιού:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Συνολική ποσότητα:
4.3 L (4.55 US qt, 3.78 Imp.qt)
∆ιαφορά A και B:
Το ανώτατο 5 mm (0.20 in)
UF2H70R0.book Page 87 Friday, January 16, 2009 10:31 AM

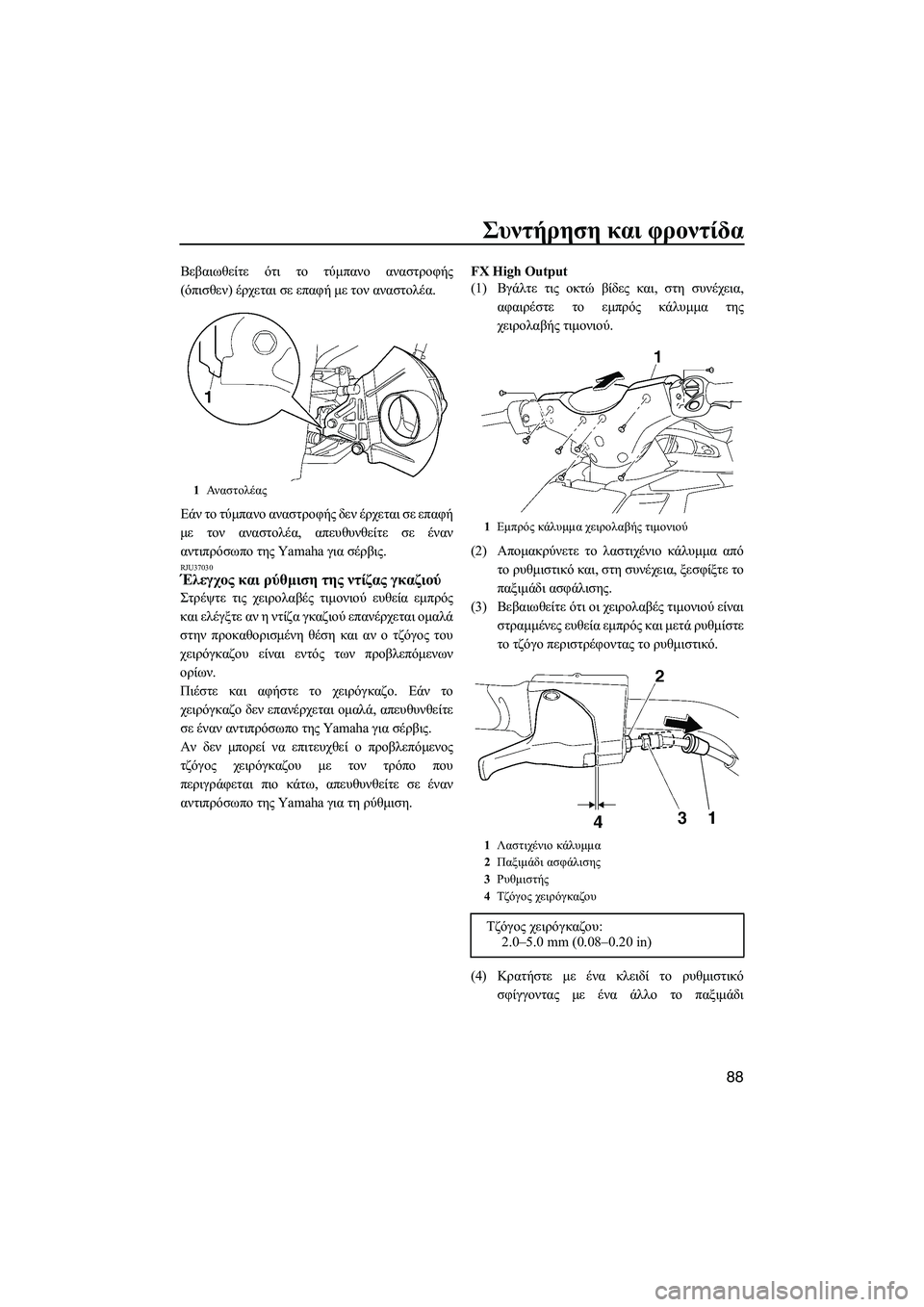

Συντήρηση και φροντίδα
88
Βεβαιωθείτε ότι το τύµπανο αναστροφής
(όπισθεν) έρχεται σε επαφή µε τον αναστολέα.
Εάν το τύµπανο αναστροφής δεν έρχεται σε επαφή
µε τον αναστολέα, απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις.
RJU37030Έλεγχος και ρύθµιση της ντίζας γκαζιού
Στρέψτε τις χειρολαβές τιµονιού ευθεία εµπρός
και ελέγξτε αν η ντίζα γκαζιού επανέρχεται οµαλά
στην προκαθορισµένη θέση και αν ο τζόγος του
χειρόγκαζου είναι εντός των προβλεπόµενων
ορίων.
Πιέστε και αφήστε το χειρόγκαζο. Εάν το
χειρόγκαζο δεν επανέρχεται οµαλά, απευθυνθείτε
σε έναν αντιπρόσωπο της Yamaha για σέρβις.
Αν δεν µπορεί να επιτευχθεί ο προβλεπόµενος
τζόγος χειρόγκαζου µε τον τρόπο που
περιγράφεται πιο κάτω, απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για τη ρύθµιση.FX High Output
(1)Βγάλτε τις οκτώ βίδες και, στη συνέχεια,
αφαιρέστε το εµπρός κάλυµµα της
χειρολαβής τιµονιού.
(2)Αποµακρύνετε το λαστιχένιο κάλυµµα από
το ρυθµιστικό και, στη συνέχεια, ξεσφίξτε το
παξιµάδι ασφάλισης.
(3)Βεβαιωθείτε ότι οι χειρολαβές τιµονιού είναι
στραµµένες ευθεία εµπρός και µετά ρυθµίστε
το τζόγο περιστρέφοντας το ρυθµιστικό.
(4)Κρατήστε µε ένα κλειδί το ρυθµιστικό
σφίγγοντας µε ένα άλλο το παξιµάδι
1Αναστολέας
1Εµπρός κάλυµµα χειρολαβής τιµονιού
1Λαστιχένιο κάλυµµα
2Παξιµάδι ασφάλισης
3Ρυθµιστής
4Τζόγος χειρόγκαζου
Τζόγος χειρόγκαζου:
2.0–5.0 mm (0.08–0.20 in)
UF2H70R0.book Page 88 Friday, January 16, 2009 10:31 AM

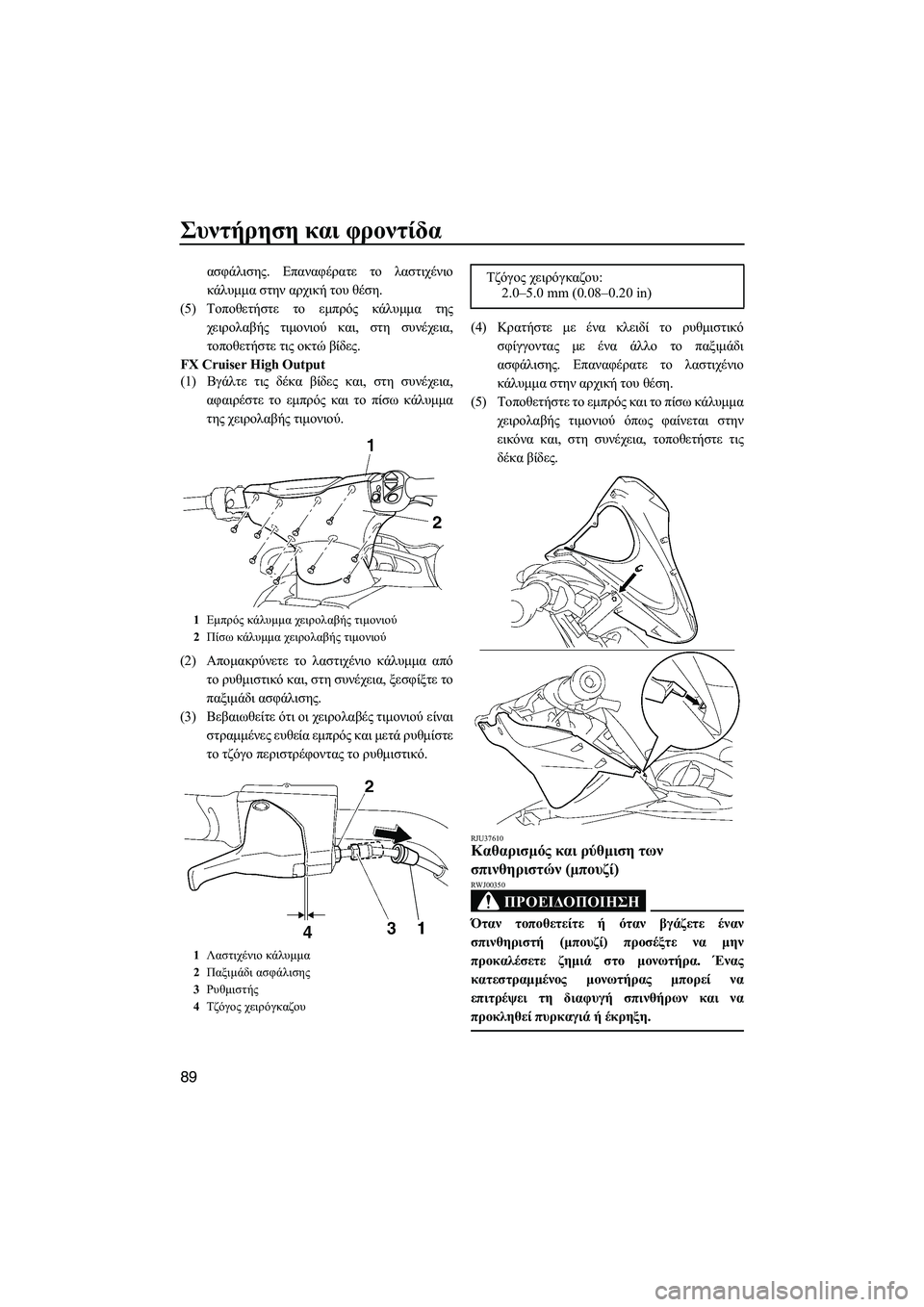

Συντήρηση και φροντίδα
89
ασφάλισης. Επαναφέρατε το λαστιχένιο
κάλυµµα στην αρχική του θέση.
(5)Τοποθετήστε το εµπρός κάλυµµα της
χειρολαβής τιµονιού και, στη συνέχεια,
τοποθετήστε τις οκτώ βίδες.
FX Cruiser High Output
(1)Βγάλτε τις δέκα βίδες και, στη συνέχεια,
αφαιρέστε το εµπρός και το πίσω κάλυµµα
της χειρολαβής τιµονιού.
(2)Αποµακρύνετε το λαστιχένιο κάλυµµα από
το ρυθµιστικό και, στη συνέχεια, ξεσφίξτε το
παξιµάδι ασφάλισης.
(3)Βεβαιωθείτε ότι οι χειρολαβές τιµονιού είναι
στραµµένες ευθεία εµπρός και µετά ρυθµίστε
το τζόγο περιστρέφοντας το ρυθµιστικό.(4)Κρατήστε µε ένα κλειδί το ρυθµιστικό
σφίγγοντας µε ένα άλλο το παξιµάδι
ασφάλισης. Επαναφέρατε το λαστιχένιο
κάλυµµα στην αρχική του θέση.
(5)Τοποθετήστε το εµπρός και το πίσω κάλυµµα
χειρολαβής τιµονιού όπως φαίνεται στην
εικόνα και, στη συνέχεια, τοποθετήστε τις
δέκα βίδες.
RJU37610Καθαρισµός και ρύθµιση των
σπινθηριστών (µπουζί)
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00350
Όταν τοποθετείτε ή όταν βγάζετε έναν
σπινθηριστή (µπουζί) προσέξτε να µην
προκαλέσετε ζηµιά στο µονωτήρα. Ένας
κατεστραµµένος µονωτήρας µπορεί να
επιτρέψει τη διαφυγή σπινθήρων και να
προκληθεί πυρκαγιά ή έκρηξη.
1Εµπρός κάλυµµα χειρολαβής τιµονιού
2Πίσω κάλυµµα χειρολαβής τιµονιού
1Λαστιχένιο κάλυµµα
2Παξιµάδι ασφάλισης
3Ρυθµιστής
4Τζόγος χειρόγκαζου
Τζόγος χειρόγκαζου:
2.0–5.0 mm (0.08–0.20 in)
UF2H70R0.book Page 89 Friday, January 16, 2009 10:31 AM
