ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
3. Procéder comme illustré pour déloger
le bas du cache en tirant sur celui-ci,
abaisser l’avant du cache et faire glis-
ser le cache vers l’avant pour le délo-
ger à l’arrière.1. Cache C
2. Vis
3. Vis à serrage rapide
1. Cache B
1
1. Cache B
1. Cache B
1
1
1. Cache C
1. Cache C
1
1
U2D2F3F0.book Page 9 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place du cache1. Faire glisser l’arrière du cache sous le
carénage arrière, comme illustré, puis
insérer l’extrémité supérieure du ca-
che sous le cache latéral du réservoir
de carburant.2. Appuyer sur le bas du cache comme il-
lustré.1. Cache C
1. Cache B
2. Carénage arrière
1
1
2
1. Cache B
2. Cache latéral du réservoir de carburant
1. Cache B
1
2
1
1. Cache C
2. Carénage arrière
1. Cache C
2. Cache latéral du réservoir de carburant
1
2
1
2
U2D2F3F0.book Page 10 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
3. Remettre les vis et les vis à serrage ra-
pide en place.
4. Reposer les selles.
FAU19642
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1. Cache C
1
Bougie spécifiée:
NGK/CR8E
DENSO/U24ESR-N
1.Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2D2F3F0.book Page 11 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
FAU19885
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U2D2F3F0.book Page 12 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6

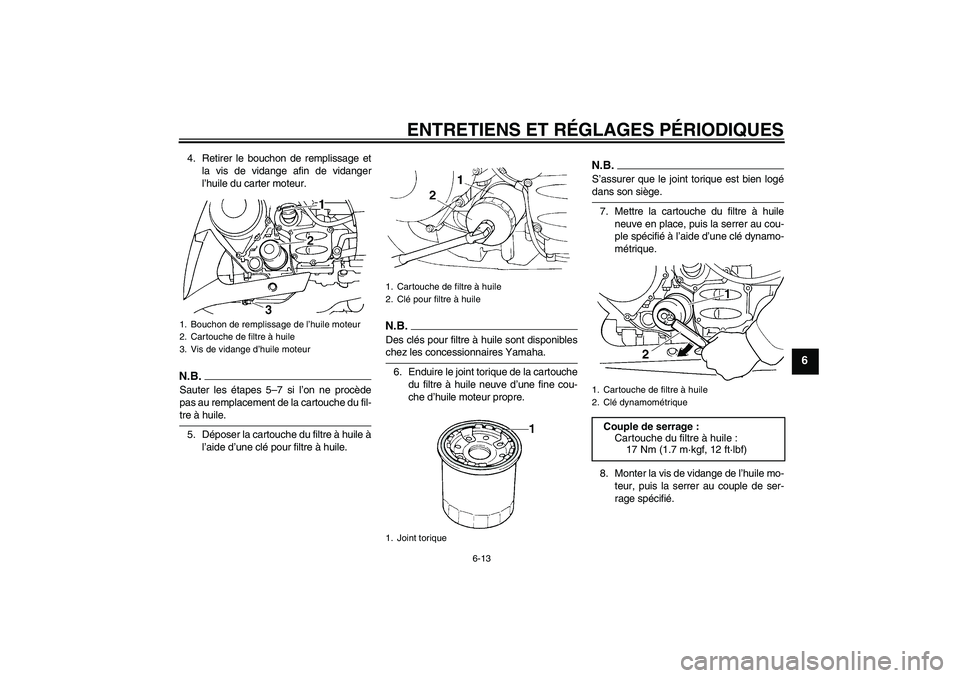

4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
1. Bouchon de remplissage de l’huile moteur
2. Cartouche de filtre à huile
3. Vis de vidange d’huile moteur
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
1. Cartouche de filtre à huile
2. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
U2D2F3F0.book Page 13 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
N.B.Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.
ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.00 L (4.23 US qt, 3.52 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U2D2F3F0.book Page 14 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FAU20014
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de couple conique arrière. Si une fuite est
détectée, faire contrôler et réparer le véhi-
cule par un concessionnaire Yamaha. Il
convient également de changer l’huile de
couple conique arrière comme suit aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
AVERTISSEMENT
FWA10370


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de cou-
ple conique arrière.


Veiller à ne pas mettre d’huile sur lepneu ou la roue.
Contrôle du niveau d’huile de couple co-
nique arrière
1. Dresser le véhicule sur sa béquille
centrale.
N.B.

Le niveau d’huile du couple conique
arrière se vérifie le moteur froid.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut en-traîner des erreurs de lecture.2. Retirer le bouchon de remplissage de
l’huile du couple conique arrière, puis
vérifier le niveau d’huile dans le carter
de couple conique arrière.
N.B.L’huile doit arriver jusqu’au bord de l’orificede remplissage.
3. Si l’huile n’atteint pas le bord de l’ori-
fice de remplissage, ajouter la quantité
nécessaire d’huile du type recom-
mandé jusqu’au niveau spécifié.
4. Remettre le bouchon dans l’orifice de
remplissage d’huile, puis le visser au
couple spécifié.Changement de l’huile de couple coni-
que arrière
1. Dresser le véhicule sur un plan hori-
zontal.
2. Placer un bac à vidange sous le carter
de couple conique arrière afin d’y re-
cueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter de couple conique ar-
rière.
4. Monter la vis de vidange, puis la serrer
au couple spécifié.
5. Faire l’appoint en versant de l’huile de
couple conique arrière du type spécifié
jusqu’au bord de l’orifice de remplis-
sage.1. Bouchon de remplissage d’huile de couple
conique arrière
2. Vis de vidange d’huile de couple conique ar-
rière
3. Niveau d’huile correct
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2D2F3F0.book Page 15 Thursday, September 25, 2008 9:30 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
6. Remettre le bouchon dans l’orifice de
remplissage d’huile, puis le visser au
couple spécifié.
7. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU40153
Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
4. Ajouter du liquide de refroidissement
ou de l’eau distillée jusqu’au repère de
niveau maximum, puis remettre le Huile du couple conique arrière
recommandée:
Huile de cardan (n° de pièce :
9079E-SH001-00)
Quantité d’huile :
0.20 L (0.21 US qt, 0.18 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon du vase d’expansion
U2D2F3F0.book Page 16 Thursday, September 25, 2008 9:30 AM
