COMMANDES ET INSTRUMENTS
3-27
3
ATTENTION
FCA11800
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chaude,
particulièrement lorsque le moteur esten marche ou qu’il est chaud.
AVERTISSEMENT
FWA11421


Ne pas dépasser la charge limite de
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 208 kg(459 lb).
FAU39611
Réglage du faisceau des phares Les boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visibi-
lité ou afin d’éviter d’éblouir les automobilis-
tes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
FAU39641
Position du guidon La hauteur des demi-guidons est réglable
sur trois positions. Confier le réglage de la
position des demi-guidons à un concession-
naire Yamaha.
1. Bouton de réglage de faisceau de phare
1. Guidon
U2D2F3F0.book Page 27 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-28
3
FAU39621
Ouverture et fermeture des caré-
nages Les carénages peuvent être inclinés de 30
mm (1.18 in) pour une meilleure ventilation
lors de la conduite dans des conditions plus
rigoureuses.
Ouverture d’un carénage
1. Retirer les vis à serrage rapide.2. Incliner le carénage à la position
d’ouverture, puis remettre les vis à ser-
rage rapide en place.
Fermeture d’un carénage
1. Retirer les vis à serrage rapide.2. Repousser le carénage en position de
fermeture, puis remettre les vis à ser-
rage rapide en place.
N.B.S’assurer que le carénage est remis enplace correctement avant de démarrer.
1. Position de fermeture
2. Position d’ouverture
3. Carénage
1. Vis à serrage rapide
1. Position d’ouverture
1. Vis à serrage rapide
1. Position de fermeture
U2D2F3F0.book Page 28 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-29
3
FAU39671
Rétroviseurs Les rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits.
Veiller à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14371
Ne pas oublier de remettre les rétrovi-seurs en place avant de prendre la route.
FAU14732
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
La fourche est équipée de vis de réglage de
la précontrainte de ressort, de boutons de
réglage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met du bouchon de tube de fourche.
1. Position de conduite
2. Position de stationnement
1. Vis de réglage de la précontrainte de ressort
U2D2F3F0.book Page 29 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-30
3

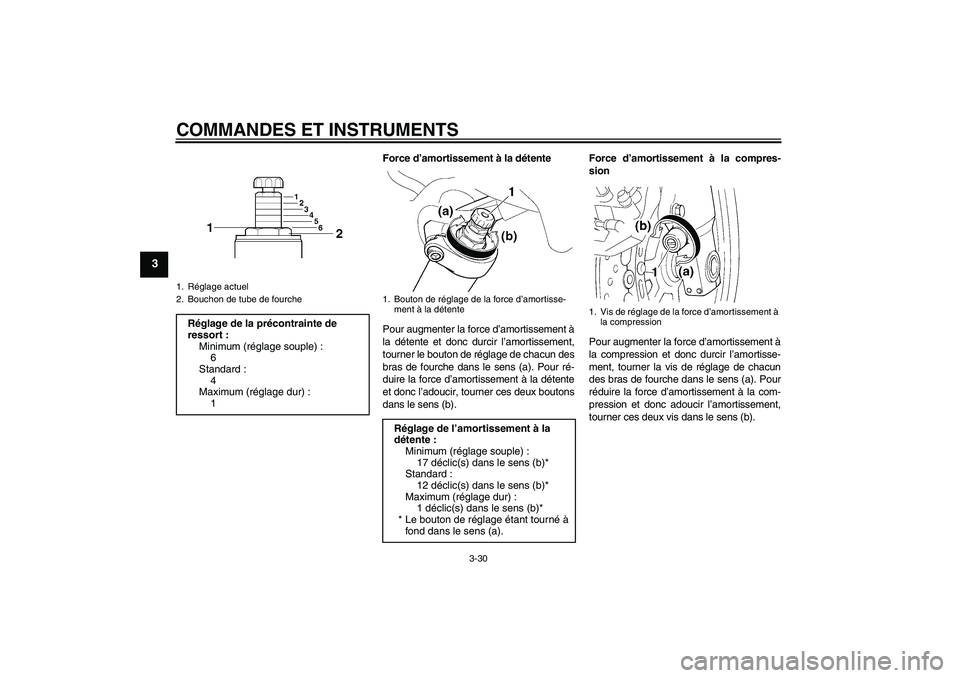

Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc l’adoucir, tourner ces deux boutons
dans le sens (b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
1. Réglage actuel
2. Bouchon de tube de fourcheRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
6
Standard :
4
Maximum (réglage dur) :
1
1. Bouton de réglage de la force d’amortisse-
ment à la détenteRéglage de l’amortissement à la
détente :
Minimum (réglage souple) :
17 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression
U2D2F3F0.book Page 30 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-31
3
N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
FAU14914
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’un levier de réglage de la précontrainte de
ressort et d’un bouton de réglage de la force
d’amortissement à la détente.ATTENTION
FCA16570
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Précontrainte de ressortPour la conduite en solo, déplacer le levier
de réglage de la précontrainte de ressort
dans le sens (b). Pour la conduite avec pas-
sager, déplacer le levier de réglage dans le
sens (a).
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b). Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
21 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a). 1. Levier de réglage de la précontrainte de res-
sort
1. Bouton de réglage de la force d’amortisse-
ment à la détente
U2D2F3F0.book Page 31 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-32
3
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours du dispositif. En effet, en raison
de différences dans la production, le nom-
bre total des déclics ou tours de réglage
peut varier selon les dispositifs de réglagede la force d’amortissement.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne.


Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.


Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.


Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié àun concessionnaire Yamaha.
FAU40502
Bouton de réglage des poignées
chauffantes
AVERTISSEMENT
FWA14510
Ne pas ajuster la température des poi-gnées chauffantes pendant la conduite.ATTENTION
FCA15520


S’assurer de porter des gants lors
de l’utilisation des poignées chauf-
fantes.


Ne pas régler le bouton de réglage
des poignées chauffantes sur la po-
sition “HI” lorsque la température
ambiante atteint 20 °C (68 °F).


Si la poignée de gauche ou la poi-
gnée des gaz sont usées ou endom-
magées, ne plus utiliser les poi-
gnées chauffantes, et remplacer lespoignées.
Le véhicule est équipé de poignées chauf-
fantes. Celles-ci ne fonctionnent que lors-
que le moteur tourne.
Régler la température des poignées chauf-
fantes à l’aide du bouton de réglage des
poignées chauffantes, situé à proximité de
la boîte à accessoires. Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
3 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
U2D2F3F0.book Page 32 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-33
3

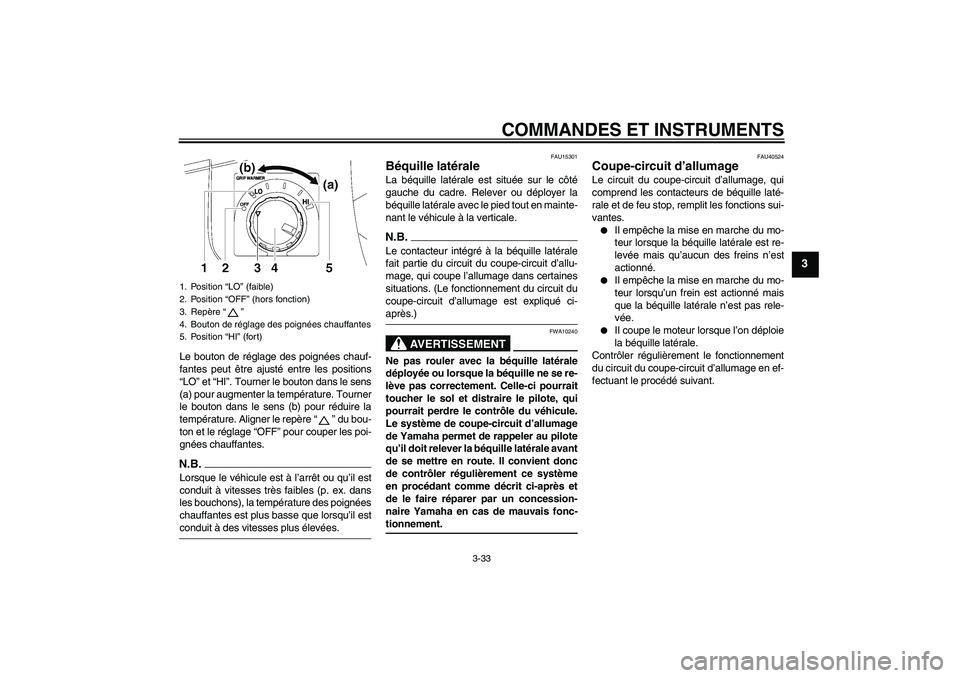

Le bouton de réglage des poignées chauf-
fantes peut être ajusté entre les positions
“LO” et “HI”. Tourner le bouton dans le sens
(a) pour augmenter la température. Tourner
le bouton dans le sens (b) pour réduire la
température. Aligner le repère“” du bou-
ton et le réglage “OFF” pour couper les poi-
gnées chauffantes.N.B.Lorsque le véhicule est à l’arrêt ou qu’il est
conduit à vitesses très faibles (p. ex. dans
les bouchons), la température des poignées
chauffantes est plus basse que lorsqu’il estconduit à des vitesses plus élevées.
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU40524
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.

Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.


Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.


Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
1. Position “LO” (faible)
2. Position “OFF” (hors fonction)
3. Repère“”
4. Bouton de réglage des poignées chauffantes
5. Position “HI” (fort)
U2D2F3F0.book Page 33 Thursday, September 25, 2008 9:30 AM

COMMANDES ET INSTRUMENTS
3-34
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “ ”.3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Serrer le frein avant ou arrière.
6. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
7. Relever la béquille latérale.
8. Serrer le frein avant ou arrière.
9. Engager une vitesse.
10. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
11. Relever la béquille latérale.
12. Relâcher le frein.
13. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. Le véhicule peut être utilisé.Il se peut que le contacteur de point mort, le
contacteur de frein ou le système YCC-S ne
fonctionnent pas correctement.
Ne pas rouler avant d’avoir fait contrôler le
véhicule par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
véhicule par un concessionnaire Yamaha.
Le contacteur de frein pourrait ne pas fonctionner
correctement.
Ne pas rouler avant d’avoir fait contrôler le
véhicule par un concessionnaire Yamaha.
NON OUI OUI NON OUI NON
AVERTISSEMENT


Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.


Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
U2D2F3F0.book Page 34 Thursday, September 25, 2008 9:30 AM
