2009 Seat Alhambra Manual do proprietário (in Portuguese)

63
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
alhambra_portugues.book  Seite  63   Mittwoch,  25.  M‰ rz 2009   4:56 16

64
Fig. 43 Painel de instrumentosalhambra_portugues.book  Seite  64   Mittwoch,  25.  M‰ rz 2009   4:56 16

Panorâmica65
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

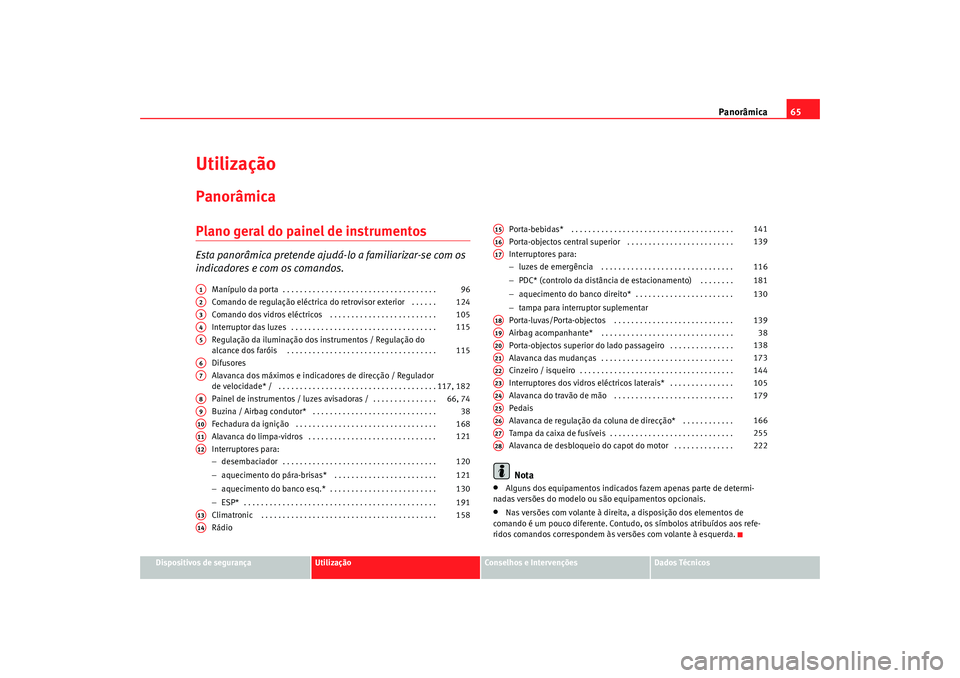

UtilizaçãoPanorâmicaPlano geral do painel de instrumentosEsta panorâmica pretende ajudá-lo a familiarizar-se com os
indicadores e com os comandos.
Manípulo da porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comando de regulação eléctrica do retrovisor exterior . . . . . .
Comando dos vidros eléctricos . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação da iluminação dos instrumentos / Regulação do
alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Difusores
Alavanca dos máximos e indicadores de direcção / Regulador
de velocidade* / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos / luzes avisad oras / . . . . . . . . . . . . . . .
Buzina / Airbag condutor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do limpa-vidros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptores para:
− desembaciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− aquecimento do pára-brisas* . . . . . . . . . . . . . . . . . . . . . . . .
− aquecimento do banco esq.* . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio Porta-bebidas* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porta-objectos central superior . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptores para:
−
luzes de emergência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− PDC* (controlo da distância de estacionamento) . . . . . . . .
− aquecimento do banco direito* . . . . . . . . . . . . . . . . . . . . . . .
− tampa para interruptor suplementar
Porta-luvas/Porta-objectos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag acompanhante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porta-objectos superior do lado passageiro . . . . . . . . . . . . . . .
Alavanca das mudanças . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cinzeiro / isqueiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptores dos vidros eléctricos laterais* . . . . . . . . . . . . . . .
Alavanca do travão de mão . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedais
Alavanca de regulação da coluna de direcção* . . . . . . . . . . . .
Tampa da caixa de fusíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca de desbloqueio do capot do motor . . . . . . . . . . . . . .
Nota
•
Alguns dos equipamentos indicados fazem apenas parte de determi-
nadas versões do modelo ou são equipamentos opcionais.
•
Nas versões com volante à direita, a disposição dos elementos de
comando é um pouco diferente. Contudo, os símbolos atribuídos aos refe-
ridos comandos correspondem às versões com volante à esquerda.
A1
96
A2
124
A3
105
A4
115
A5
115
A6A7
117, 182
A8
66, 74
A9
38
A10
168
A11
121
A12
120
121
130
191
A13
158
A14
A15
141
A16
139
A17
116
181
130
A18
139
A19
38
A20
138
A21
173
A22
144
A23
105
A24
179
A25A26
166
A27
255
A28
222
alhambra_portugues.book   Seite  65   Mittwoch,  25.  M‰ rz 2009   4:56 16

Panorâmica

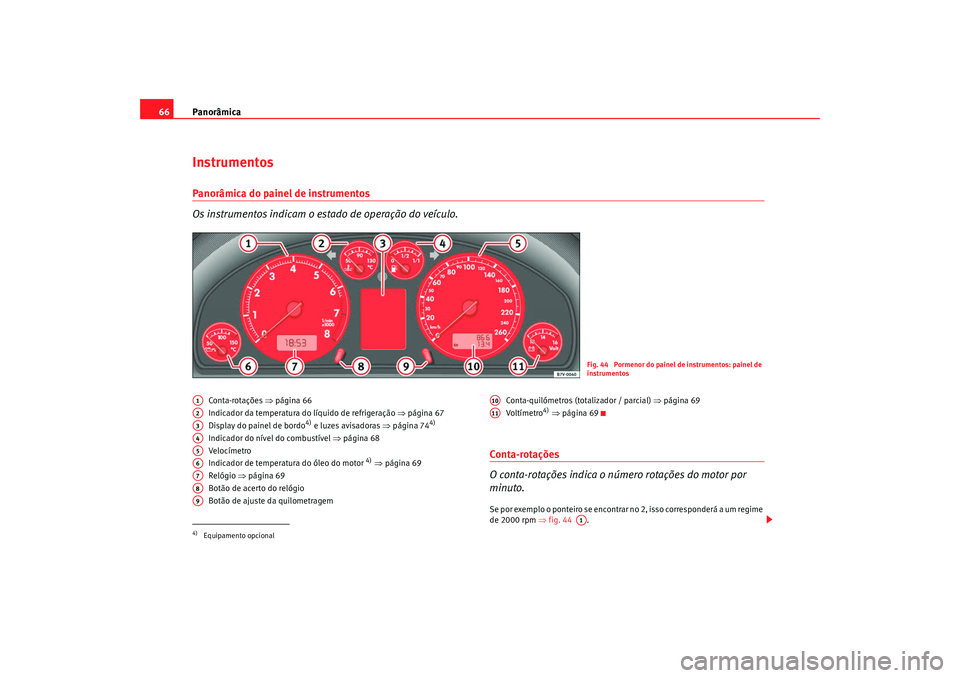

66InstrumentosPanorâmica do painel de instrumentos
Os instrumentos indicam o estado de operação do veículo.
Conta-rotações ⇒página 66
Indicador da temperatura do líquido de refrigeração ⇒página 67
Display do painel de bordo
4) e luzes avisadoras ⇒página 74
4)
Indicador do nível do combustível ⇒página 68
Ve lo c ím e tro
Indicador de temperatura do óleo do motor
4) ⇒ página 69
Relógio ⇒página 69
Botão de acerto do relógio
Botão de ajuste da quilometragem Conta-quilómetros (totalizador / parcial) ⇒
página 69
Vo ltí m e tro
4) ⇒ página 69
Conta-rotações
O conta-rotações indica o número rotações do motor por
minuto.Se por exemplo o ponteiro se encontrar no 2, isso corresponderá a um regime
de 2000 rpm ⇒fig. 44 .
Fig. 44 Pormenor do painel de instrumentos: painel de
instrumentos
4)Equipamento opcionalA1A2A3A4A5A6A7A8A9
A10A11
A1
alhambra_portugues.book   Seite  66   Mittwoch,  25.  M‰ rz 2009   4:56 16

Panorâmica67
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

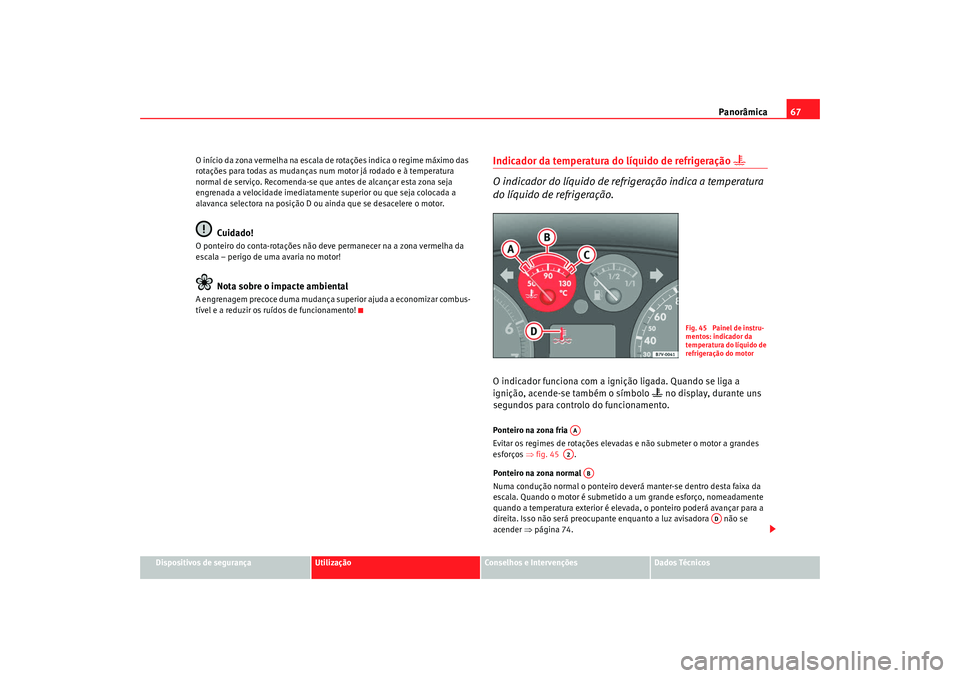

O início da zona vermelha na escala de rotações indica o regime máximo das
rotações para todas as mudanças num motor já rodado e à temperatura
normal de serviço. Recomenda-se que antes de alcançar esta zona seja
engrenada a velocidade imediatamente superior ou que seja colocada a
alavanca selectora na posição D ou ainda que se desacelere o motor.
Cuidado!
O ponteiro do conta-rotações não deve permanecer na a zona vermelha da
escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A engrenagem precoce duma mudança superior ajuda a economizar combus-
tível e a reduzir os ruídos de funcionamento!
Indicador da temperatura do líquido de refrigeração

O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.O indicador funciona com a ignição ligada. Quando se liga a
ignição, acende-se também o símbolo
 no display, durante uns
segundos para controlo do funcionamento.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 45 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá avançar para a
direita. Isso não será preocupante enquanto a luz avisadora não se
acender ⇒página 74.
Fig. 45 Painel de instru-
mentos: indicador da
temperatura do líquido de
refrigeração do motor
AAA2
AB
AD
alhambra_portugues.book   Seite  67   Mittwoch,  25.  M‰ rz 2009   4:56 16

Panorâmica

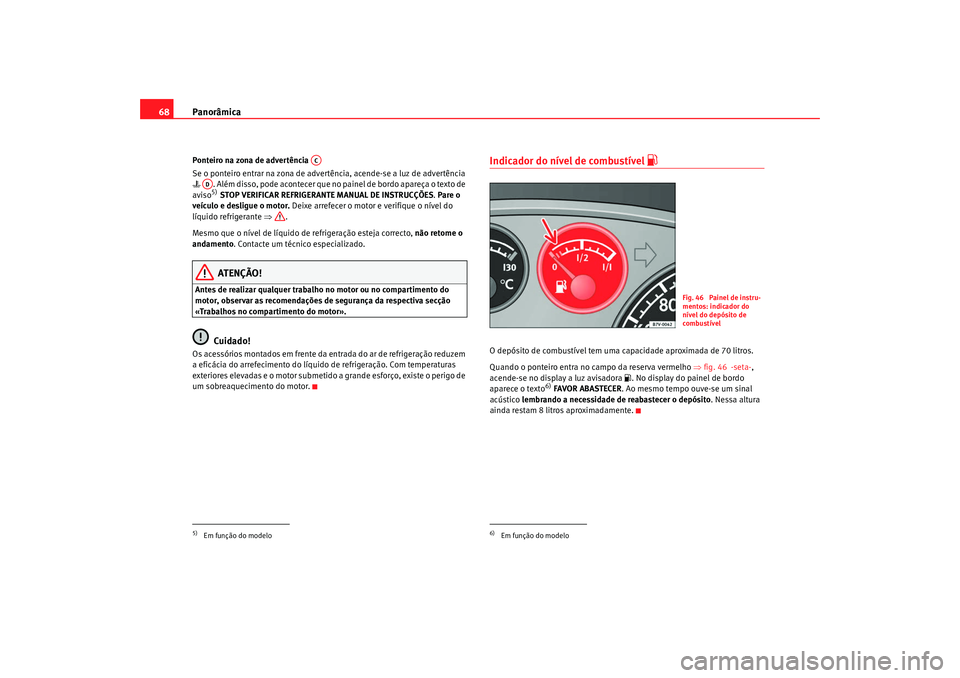

68Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência
 . Além disso, pode acontecer que no painel de bordo apareça o texto de
aviso
5) STOP VERIFICAR REFRIGERANTE MANUAL DE INSTRUCÇÕES . Pare o
veículo e desligue o motor. Deixe arrefecer o motor e verifique o nível do
líquido refrigerante ⇒.
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.ATENÇÃO!
Antes de realizar qualquer trabalho no motor ou no compartimento do
motor, observar as recomendações de segurança da respectiva secção
«Trabalhos no compartimento do motor».
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.
Indicador do nível de combustível

O depósito de combustível tem uma capacidade aproximada de 70 litros.
Quando o ponteiro entra no campo da reserva vermelho ⇒fig. 46 -seta- ,
acende-se no display a luz avisadora . No display do painel de bordo
aparece o texto
6) FAVOR ABASTECER. Ao mesmo tempo ouve-se um sinal
acústico lembrando a necessidade de reabastecer o depósito . Nessa altura
ainda restam 8 litros aproximadamente.
5)Em função do modelo
AC
AD
6)Em função do modelo
Fig. 46 Painel de instru-
mentos: indicador do
nível do depósito de
combustível
alhambra_portugues.book   Seite  68   Mittwoch,  25.  M‰ rz 2009   4:56 16

Panorâmica69
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

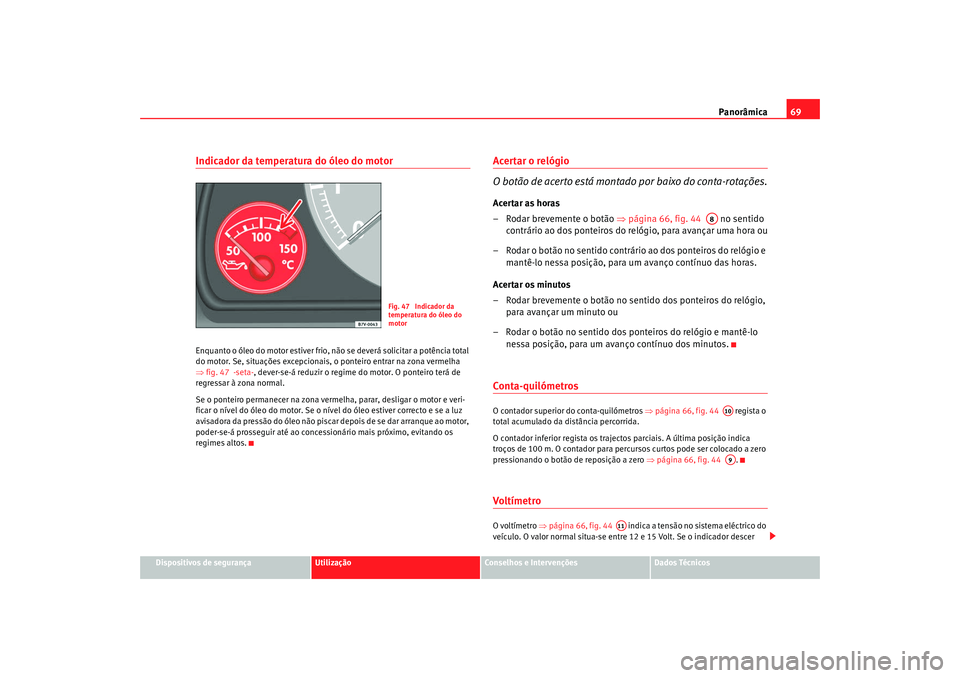

Indicador da temperatura do óleo do motorEnquanto o óleo do motor estiver frio, não se deverá solicitar a potência total
do motor. Se, situações excepcionais, o ponteiro entrar na zona vermelha
⇒fig. 47 -seta- , dever-se-á reduzir o regime do motor. O ponteiro terá de
regressar à zona normal.
Se o ponteiro permanecer na zona vermelha, parar, desligar o motor e veri-
ficar o nível do óleo do motor. Se o ní vel do óleo estiver correcto e se a luz
avisadora da pressão do óleo não piscar depois de se dar arranque ao motor,
poder-se-á prosseguir até ao concessionário mais próximo, evitando os
regimes altos.
Acertar o relógio
O botão de acerto está montado por baixo do conta-rotações.Acertar as horas
– Rodar brevemente o botão ⇒página 66, fig. 44 no sentido
contrário ao dos ponteiros do re lógio, para avançar uma hora ou
– Rodar o botão no sentido contrário ao dos ponteiros do relógio e mantê-lo nessa posição, para um avanço contínuo das horas.
Acertar os minutos
– Rodar brevemente o botão no sentido dos ponteiros do relógio, para avançar um minuto ou
– Rodar o botão no sentido dos ponteiros do relógio e mantê-lo nessa posição, para um avanço contínuo dos minutos.Conta-quilómetrosO contador superior do conta-quilómetros ⇒página 66, fig. 44 regista o
total acumulado da distância percorrida.
O contador inferior regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero
pressionando o botão de reposição a zero ⇒página 66, fig. 44 .Voltímetro O voltímetro ⇒página 66, fig. 44 indica a tensão no sistema eléctrico do
veículo. O valor normal situa-se entre 12 e 15 Volt. Se o indicador descer
Fig. 47 Indicador da
temperatura do óleo do
motor
A8
A10A9
A11
alhambra_portugues.book   Seite  69   Mittwoch,  25.  M‰ rz 2009   4:56 16

Panorâmica

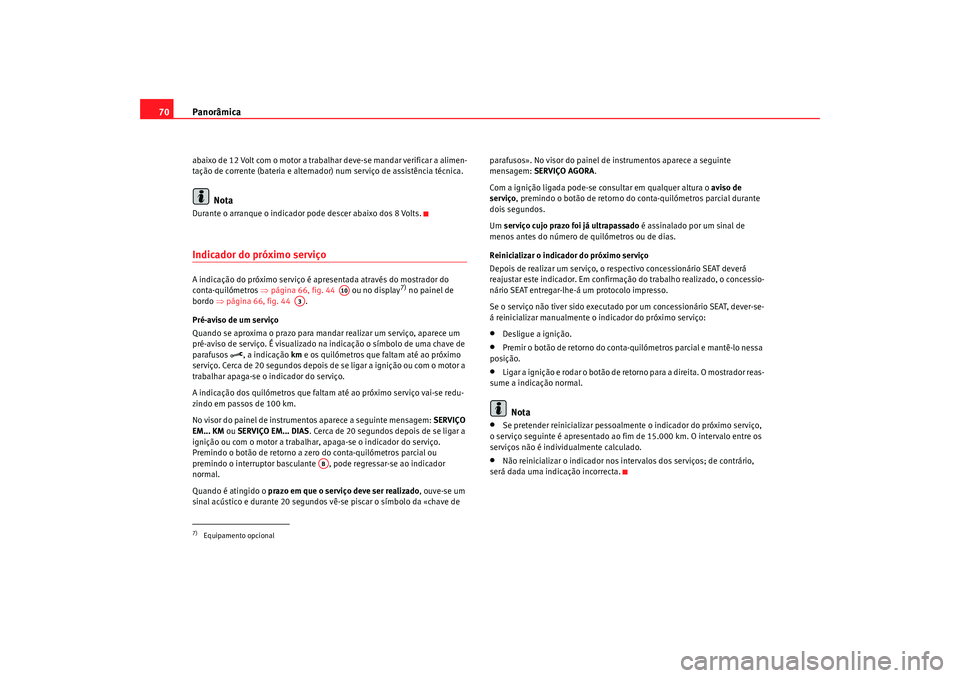

70abaixo de 12 Volt com o motor a trabalhar deve-se mandar verificar a alimen-
tação de corrente (bateria e alternador) num serviço de assistência técnica.
Nota
Durante o arranque o indicador pode descer abaixo dos 8 Volts.Indicador do próximo serviço A indicação do próximo serviço é apresentada através do mostrador do
conta-quilómetros ⇒ página 66, fig. 44 ou no display
7) no painel de
bordo ⇒página 66, fig. 44 .
Pré-aviso de um serviço
Quando se aproxima o prazo para mandar realizar um serviço, aparece um
pré-aviso de serviço. É visualizado na indicação o símbolo de uma chave de
parafusos

, a indicação km e os quilómetros que faltam até ao próximo
serviço. Cerca de 20 segundos depois de se ligar a ignição ou com o motor a
trabalhar apaga-se o indicador do serviço.
A indicação dos quilómetros que faltam até ao próximo serviço vai-se redu-
zindo em passos de 100 km.
No visor do painel de instrumentos aparece a seguinte mensagem: SERVIÇO
EM... KM ou SERVIÇO EM... DIAS . Cerca de 20 segundos depois de se ligar a
ignição ou com o motor a trabalhar, apaga-se o indicador do serviço.
Premindo o botão de retorno a zero do conta-quilómetros parcial ou
premindo o interruptor basculante , pode regressar-se ao indicador
normal.
Quando é atingido o prazo em que o serviço deve ser realizado , ouve-se um
sinal acústico e durante 20 segundos vê-se piscar o símbolo da «chave de parafusos». No visor do painel de instrumentos aparece a seguinte
mensagem:
SERVIÇO AGORA .
Com a ignição ligada pode-se consultar em qualquer altura o aviso de
serviço , premindo o botão de retorno do conta-quilómetros parcial durante
dois segundos.
Um serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos antes do número de quilómetros ou de dias.
Reinicializar o indicador do próximo serviço
Depois de realizar um serviço, o respectivo concessionário SEAT deverá
reajustar este indicador. Em confirmação do trabalho realizado, o concessio-
nário SEAT entregar-lhe-á um protocolo impresso.
Se o serviço não tiver sido executado por um concessionário SEAT, dever-se-
á reinicializar manualmente o indicador do próximo serviço:
•
Desligue a ignição.
•
Premir o botão de retorno do conta-quilómetros parcial e mantê-lo nessa
posição.
•
Ligar a ignição e rodar o botão de retorno para a direita. O mostrador reas-
sume a indicação normal.Nota
•
Se pretender reinicializar pessoalmente o indicador do próximo serviço,
o serviço seguinte é apresentado ao fim de 15.000 km. O intervalo entre os
serviços não é individualmente calculado.
•
Não reinicializar o indicador nos intervalos dos serviços; de contrário,
será dada uma indicação incorrecta.
7)Equipamento opcional
A10
A3
AB
alhambra_portugues.book   Seite  70   Mittwoch,  25.  M‰ rz 2009   4:56 16
