2009 MAZDA MODEL CX-7 AUX

Black plate (390,1)

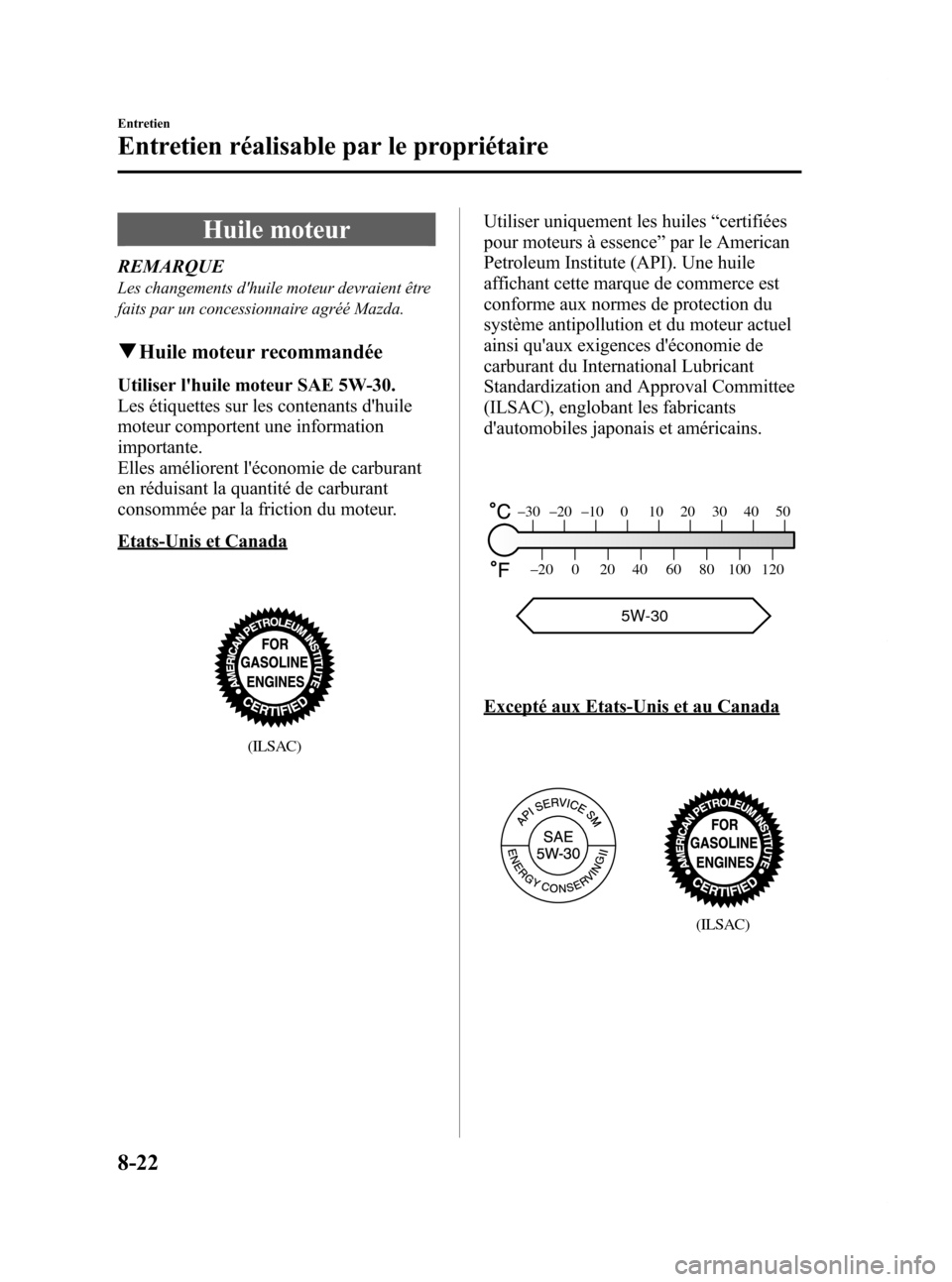

Huile moteur
REMARQUE
Les changements d'huile moteur devraient être
faits par un concessionnaire agréé Mazda.
qHuile moteur recommandée
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
Etats-Unis et Canada
(ILSAC)
Utiliser uniquement les huiles “certifiées
pour moteurs à essence ”par le American
Petroleum Institute (API). Une huile
affichant cette marque de commerce est
conforme aux normes de protection du
système antipollution et du moteur actuel
ainsi qu'aux exigences d'économie de
carburant du International Lubricant
Standardization and Approval Committee
(ILSAC), englobant les fabricants
d'automobiles japonais et américains.
–30 –20 –10 0 10 20 30 40 50
–20 0 20 40 60 80 100 120
5W-30
Excepté aux Etats-Unis et au Canada
(ILSAC)
8-22
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page390
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (392,1)

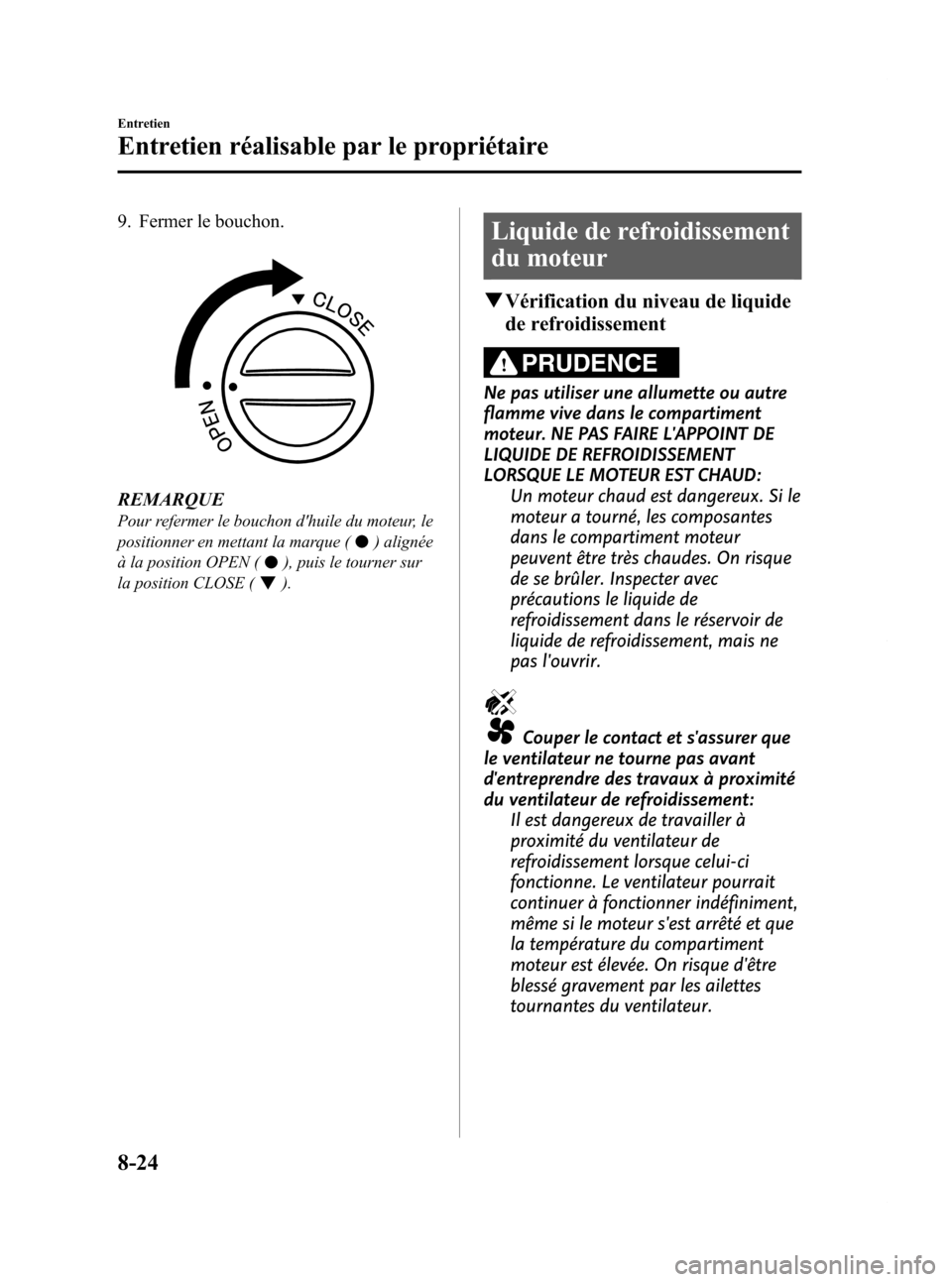

9. Fermer le bouchon.
REMARQUE
Pour refermer le bouchon d'huile du moteur, le
positionner en mettant la marque (
) alignée
à la position OPEN (
), puis le tourner sur
la position CLOSE (
).
Liquide de refroidissement
du moteur
q Vérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement: Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
8-24
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page392
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (394,1)
ATTENTION
ØLe liquide de refroidissement
abîme la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
Ø N'utiliser que de l'eau douce
(déminéralisée) pour le mélange
de liquide de refroidissement. De
l'eau contenant des minéraux
diminue l'efficacité du liquide de
refroidissement.
Ø Ne pas ajouter de l'eau
uniquement. Toujours ajouter le
mélange correct de liquide de
refroidissement.
Ø Le moteur du véhicule comporte
des pièces en aluminium et elles
doivent être protégées par un
liquide à l'éthylène-glycol afin
d'éviter qu'elles ne soient
endommagées par la corrosion ou
le gel.
Ø NE PAS UTILISER de liquide de
refroidissement contenant de
l'alcool, du méthanol, du borate
ou du silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
Ø NE PAS MELANGER d'alcool ou de
méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
Ø Ne pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité. REMARQUE
Si l'indication
“FL22” apparaît sur ou près du
bouchon du système de refroidissement,
utiliser un liquide de refroidissement de type
FL22. Si un liquide de refroidissement d'un
autre type que le FL22 est utilisé, il doit être
remplacé à plus bref intervalle que ceux
spécifiés selon l'entretien périodique (page
8-3).
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
8-26
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page394
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (396,1)
ATTENTION
ØLe liquide de frein endommage les
surfaces peintes. Si du liquide de
frein entre en contact avec une
surface peinte, le laver
immédiatement avec de l'eau.
Ø L'utilisation d'un liquide de frein
autre que celui spécifié (page 10-4)
endommagera le système. Le
mélange de liquides différents
endommage aussi le système.
Si l'on doit rajouter fréquemment
du liquide de frein, s'adresser à un
concessionnaire agréé Mazda.
Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe
de direction assistée, ne pas utiliser le
véhicule pour de longues périodes si
le niveau de liquide de direction
assistée est bas.
REMARQUE
Utiliser le liquide de direction assistée spécifié
(page 10-4).
Vérifier le niveau du liquide dans le
réservoir à chaque changement d'huile,
avec le moteur arrêté et froid. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
8-28
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page396
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (407,1)
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:Le fait de conduire avec des pneus de
type différent est dangereux. Cela
peut entraîner une mauvaise
maniabilité et de mauvaises
performances de freinage; et cela
peut entraîner une perte de contrôle
du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte: L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 10-6) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de
dimensions spécifiées pour ce
véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer au tableau de gonflage des
pneus à la page 10-6.
Le système de surveillance de pression
des pneus
ín'élimine pas la nécessité de
vérifier l'état des pneus tous les jours,
incluant une vérification visuelle de l'état
de gonflage des pneus. Les pressions de
gonflage de tous les pneus (y compris le
pneu de la roue de secours) doivent être
contrôlées tous les mois, lorsque les pneus
sont froids. Les pressions recommandées
doivent être respectées si l'on veut obtenir
une conduite et une tenue de route
optimale ainsi qu'une usure minimale des
pneus.
Lors de la vérification de la pression,
l'utilisation d'une jauge de pression
numérique est recommandée.
Sauf le Canada (Etiquette de pressions
de gonflage des pneus)
Entretien
Entretien réalisable par le propriétaire
8-39íCertains modèles.
CX-7_8Z61-EC-08D_Edition2 Page407
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (408,1)
Canada (Etiquette des normes de
sécurité automobile)
Se référer au tableau de gonflage des
pneus (page 10-6).
REMARQUE
lVérifier toujours la pression des pneus
lorsqu'ils sont froids.
lLorsque les pneus sont chauds, les
pressions de gonflage dépassent
généralement les valeurs recommandées.
Ne pas dégonfler les pneus, pour ajuster la
pression, lorsqu'ils sont chauds.
lUn sous-gonflage peut causer une
diminution de l'économie de carburant, une
usure irrégulière et prématurée du pneu, et
une mauvaise étanchéité du talon du pneu;
cela peut déformer la roue et faire que le
pneu se sépare de la jante.
lUn sur-gonflage peut causer une conduite
dure, une usure irrégulière et prématurée
du pneu, et accroît considérablement la
possibilité de dommages causés par les
risques de la route.
Veiller à ce que les pressions des pneus
soient constamment aux niveaux corrects.
Si l'on doit gonfler un pneu souvent, le faire
vérifier.
qPermutation des pneus
Pour égaliser l'usure des pneus, il est
recommandé de procéder à leur
permutation si une usure irrégulière
apparaît. Conformément aux tableaux des
programmes d'entretien. Se reporter à
Entretien périodique à la page 8-3. Lors
de la permutation, vérifier si l'équilibrage
est correct.
Ne pas inclure la roue de secours à usage
temporaire (TEMPORARY USE ONLY)
dans la permutation.
Avant
A chaque permutation des pneus, vérifier
si les pneus sont endommagés et s'ils sont
usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une
ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
Après la permutation, veiller à régler les
pressions de gonflage des pneus avant et
arrière en fonction des spécifications
(page 10-6) et vérifier le couple de serrage
des écrous de roues.
8-40
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page408
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (413,1)
Ampoules
Phares (Feux de croisement)
Phares (Feux de route)
Feu de freinage auxiliaire Antibrouillards
Clignotants avant/Feux de stationnement
Clignotants latéraux
Feux de plaque
d'immatriculation
Feux de freinage/Feux arrière
Eclairage au pavillon/Lampes de lecture (Avant) Eclairage au pavillon (Arrière)
Feux de position avant
Clignotants arrière
Feux de position arrière
Feux de recul
Eclairage de compartiment à
bagages
Certains modèles.
Entretien
Entretien réalisable par le propriétaire
8-45
CX-7_8Z61-EC-08D_Edition2 Page413
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (418,1)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de freinage/Feux arrière,
clignotants arrière, feux de recul, feux
de position arrière
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feu de position arrière
Feu de freinage/Feu arrièreClignotant arrière
Feu de recul
4. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feu de freinage auxiliaire, Clignotants
latérauxí
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
Feux de plaque d'immatriculation
1. A l'aide d'un tournevis à tête plate enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
8-50
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page418
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
