2009 MAZDA MODEL CX-7 AUX

Black plate (370,1)
Introduction
Etre extrêmement prudent, lors de l'utilisation de ce manuel pour les inspections ou
l'entretien, pour ne pas se blesser ou blesser quelqu'un et pour ne pas endommager le
véhicule.
Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.
Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.
Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.
Le propriétaire doit garder les preuves que l'entretien adéquat spécifié a été réalisé.
Les réclamations de garantie résultant d'un manque d'entretien, en non pas d'un défaut de
matériau ou de main-d'œuvre Mazda autorisée, seront refusées.
Tout garage utilisant des pièces équivalentes aux pièces d'origine Mazda peut faire
l'entretien. Cependant nous recommandons qu'il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d'origine.
8-2
Entretien
Introduction
CX-7_8Z61-EC-08D_Edition2 Page370
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (372,1)
qTableau 1
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km
(75.000 milles),
si les soupapes sont bruyante, ajuster
Courroies d'entraînement (tension) I
Huile moteur RRRRRRRR
Filtre à huile du moteur RRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5 ans
Autres Remplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, remplacer tous les 2 ans
SYSTEME DE CARBURANT
Filtre à air R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 120.000 km (75.000 milles)
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords II
Freins à disques IIII
Pneus (Permutation) Permuter tous les 12.000 km (7.500 milles)
Timonerie et fonctionnement de la direction II
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues II
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement II
Boulons et écrous du châssis et de la carrosserie TT
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquets LLLLLLLL
8-4
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page372
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (374,1)
qTableau 2
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km
(75.000 milles), si les soupapes sont bruyante, ajuster
Courroies d'entraînement (tension) I
Huile moteur Puerto Rico Remplacer tous les 5.000 km (3.000 milles) ou 3 mois
Autres
RRRRRRRRRRRR
Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans;
ensuite, tous les 96.000 km (60.000 milles) ou 5 ans
Autres Remplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, à tous les 2 ans
Niveau du liquide de refroidissement du moteur IIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à air Puerto Rico
RR
Autres R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumage ETAT-UNIS Remplacer tous les 96.000 km (60.000 milles)
Autres
*3Remplacer tous les 120.000 km (75.000 milles)
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairages IIIIIIIIIIII
8-6
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page374
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (378,1)
qTableau 1
Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Courroies d'entraînement III
Huile moteur RRRRRRRRRRRR
Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement III
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres R R R
SYSTEME DE CARBURANT
Filtre à air RRRRRR
Durites et canalisations de carburant I
*2I*2I
Tuyaux et conduites du système antipollution I*2I*2I
Filtre à carburant R R R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords IIIIII
Niveau du liquide de frein I I I I I I I I I
Liquide de frein RRR
Freins à disques IIIIIIIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneus IIIIIIIIIIII
Timonerie et fonctionnement de la direction IIIIIIIIIIII
Niveau du liquide de direction assistée IIIIIIIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues IIIIII
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement IIIIII
Boulons et écrous du châssis et de la carrosserie TTTTTT
Boucliers thermiques du système d'échappement IIIIII
Tous les gonds et loquets LLLLLLLLLLLL
Niveau du liquide de lavage IIIIIIIIIIII
8-10
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page378
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (380,1)
qTableau 2
Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Courroies d'entraînement I
Huile moteur RRRRRRRRRRRR
Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres R
Niveau du liquide de refroidissement du moteur IIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à air CRCRCR
Durites et canalisations de carburant I
*2
Tuyaux et conduites du système antipollution I*2
Filtre à carburant R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairages IIIIIIIIIIII
8-12
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page380
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (383,1)
(Suite)Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Courroies d'entraînement II
Huile moteur RRRRRRRRRRRR
Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement II
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres R R
Niveau du liquide de refroidissement du moteur IIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à air CRCRCR
Durites et canalisations de carburant I
*2I
Tuyaux et conduites du système antipollution I*2I
Filtre à carburant RR
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairages IIIIIIIIIIII
Entretien
Entretien périodique
8-15
CX-7_8Z61-EC-08D_Edition2 Page383
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (387,1)

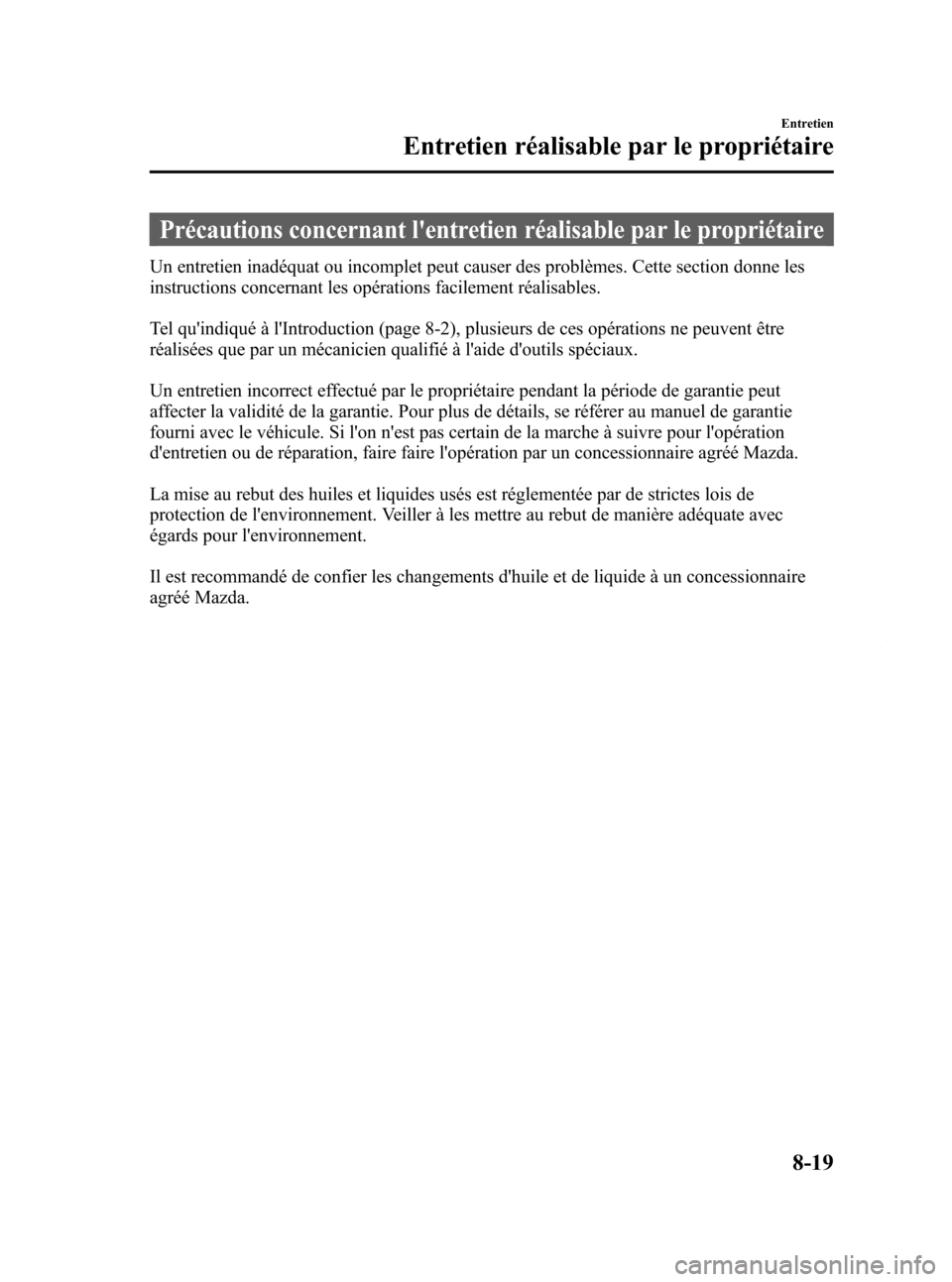

Précautions concernant l'entretien réalisable par le propriétaire
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 8-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Pour plus de détails, se référer au manuel de garantie
fourni avec le véhicule. Si l'on n'est pas certain de la marche à suivre pour l'opération
d'entretien ou de réparation, faire faire l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-19
CX-7_8Z61-EC-08D_Edition2 Page387
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (388,1)

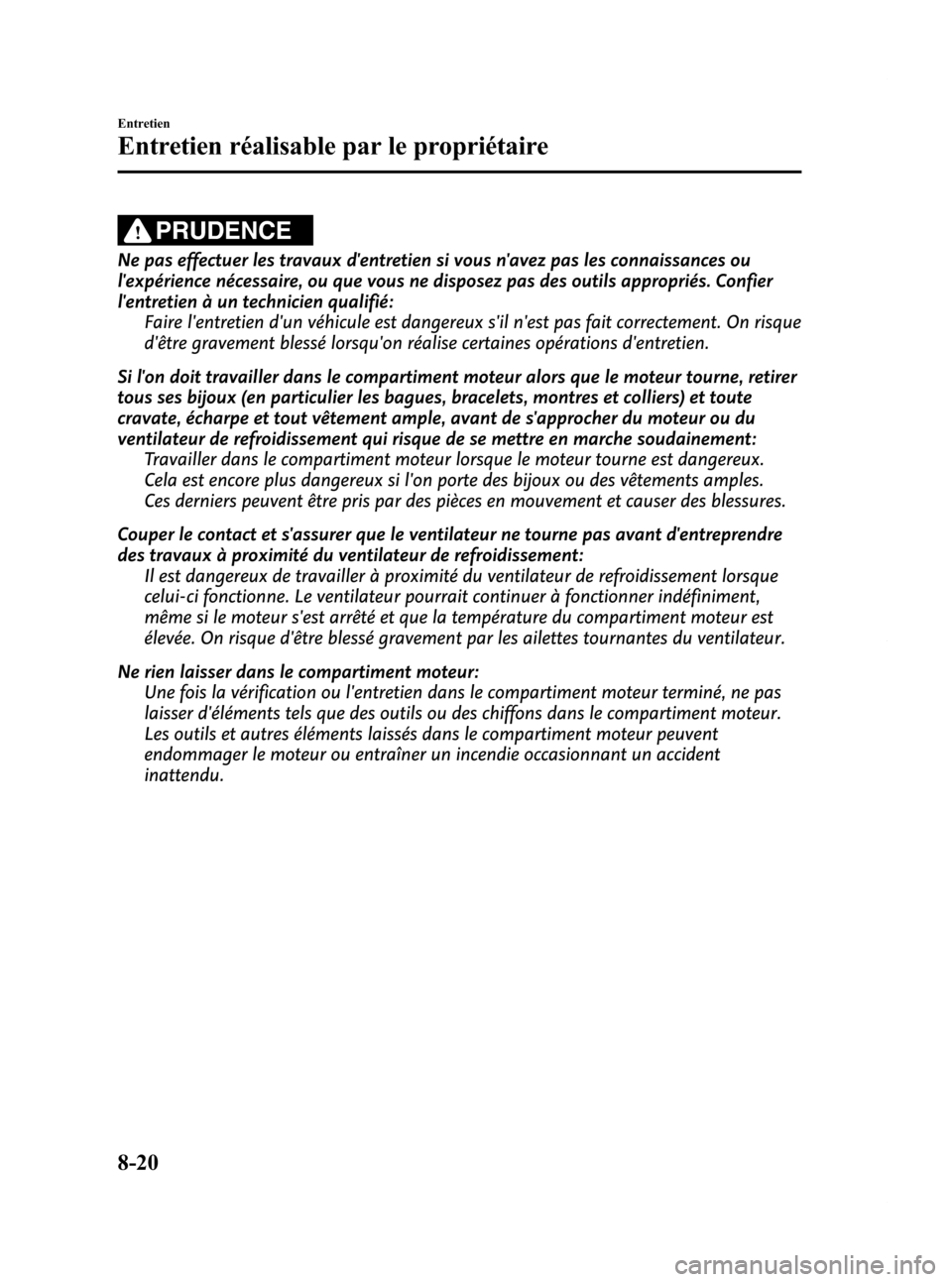

PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confier
l'entretien à un technicien qualifié:Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement: Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux.
Cela est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Couper le contact et s'assurer que le ventilateur ne tourne pas avant d'entreprendre
des travaux à proximité du ventilateur de refroidissement: Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la température du compartiment moteur est
élevée. On risque d'être blessé gravement par les ailettes tournantes du ventilateur.
Ne rien laisser dans le compartiment moteur: Une fois la vérification ou l'entretien dans le compartiment moteur terminé, ne pas
laisser d'éléments tels que des outils ou des chiffons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent
endommager le moteur ou entraîner un incendie occasionnant un accident
inattendu.
8-20
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page388
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
