2009 Lancia Musa Gebläse

48
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
BEDIENELEMENTE
ADrehschalter für das Gebläse und die Gebläsegeschwindigkeit
BDrehring für die Einstellung der Lufttemperatur (Mischung von Kalt- und
Warmluft)
CTaste für die Ein-/Ausschaltung der beheizbaren Heckscheibe
DTaste für die Ein-/Ausschaltung des Klimaanlagenkompressors;
EDrehring für die Auswahl der Luftverteilung
FDrehschalter für die Ein-/Ausschaltung des Umluftbetriebs.
MANUELLE KLIMAANLAGE
(wo vorgesehen)
SEITLICHE UND MITTIGE
LUFTDÜSEN Abb. 59-60
AFeste Luftdüsen für Beschlagent-
fernung/Entfrostung der Seiten-
fenster
BBedienelement zum
Öffnen/Schließen der Luftdüse
CBedienelement für die Ausrichtung
der Luftdüse und des Luftstroms.
Abb. 59L0D0061m
Abb. 60 Abb. 61L0D0062mL0D0064m
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 48

49
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
LUFTVERTEILUNG
Durch den Drehschalter Eerreicht die
dem Fahrzeuginneren zugeführte Luft
den Fahrgastraum auf 5 verschiede-
nen Wegen:
«Luftversorgung durch die mittigen
und seitlichen Luftdüsen 2 und 4;
ΔErmöglicht die Luftversorgung
durch die mittigen und seitlichen
Luftdüsen 2 und 4 und nach un-
ten durch 5 und 6 (Bilevel-Funk-
tion);
≈Ermöglicht die Luftversorgung
nach unten durch 5 und 6;
ƒErmöglicht die Luftversorgung
nach unten durch 5 und 6 und
gleichzeitig zur Windschutzscheibe
3;
-Ermöglicht die Beschlagentfer-
nung und Entfrostung der Wind-
schutzscheibe 3 und der vorderen
Seitenfenster 1.EINSCHALTUNG DES
UMLUFTBETRIEBS
Stellen Sie den Drehgriff F-Abb. 61
auf
….
Es empfiehlt sich, den Umluftbetrieb
während eines Halts im Stau oder im
Tunnel einzuschalten, um die Einlei-
tung von verschmutzter Luft zu ver-
meiden. Vermeiden Sie den längeren
Gebrauch dieser Funktion besonders
dann, wenn sich mehrere Personen im
Fahrzeug befinden, um die Möglich-
keit eines Beschlagens der Scheiben
zu verhindern.
ZUR BEACHTUNG Der Umluftbe-
trieb erlaubt es, aufgrund der ausge-
wählten Betriebsart (“Heizung” oder
“Kühlung”), die gewünschten Bedin-
gungen schneller zu erzielen. Die Ein-
schaltung des Umluftbetriebs sollte
bei regnerischen/kalten Tagen ver-
mieden werden, um das Beschlagen
der Scheiben zu vermeiden. TEMPERATUREINSTELLUNG
Gehen Sie dazu wie folgt vor:
Drehen Sie den Drehschalter B-Abb.
61nach rechts (Pfeil im roten Be-
reich), um die Temperatur zu er-
höhen, oder nach links, um sie zu sen-
ken;
EINSTELLUNG DER
GEBLÄSEGESCHWINDIGKEIT
Für eine gute Belüftung des Fahrga-
straums gehen Sie so vor:
❒Öffnen Sie die mittigen und seitli-
chen Luftdüsen 4 und 2 vollstän-
dig;
❒Stellen Sie den Drehgriff B-Abb.
61auf den blauen Bereich;
❒Stellen Sie den Drehgriff Aauf die
gewünschte Geschwindigkeit;
❒Stellen Sie den Drehgriff Eauf
«;
❒Für die Ausschaltung des Umluft-
betriebs stellen Sie den Drehschal-
terFauf
Ú.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 49

52
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Die Temperatur der in das Fahrzeug
eingeführten Luft wird stets automa-
tisch überprüft und nach den Tempe-
raturen geregelt, die auf dem Fahrer-
und Beifahrer-Display eingestellt sind
(ausgenommen wenn die Anlage aus-
geschaltet ist oder unter besonderen
Bedingungen, wenn der Kompressor
ausgeschaltet ist).
Das System ermöglicht die manuelle
Einstellung oder Änderung der fol-
genden Parameter und Funktionen:
❒Lufttemperatur für Fahrer/Bei-
fahrer;
❒Gebläsegeschwindigkeit (kontinu-
ierliche Veränderung);
❒Einstellung der Luftverteilung auf
fünf Positionen (Fahrer/Beifah-
rer);
❒Freigabe des Kompressorbetriebs;
❒Vorrang der Verteilung auf Einzel-
/Doppelbereich;
❒Schnelle Beschlagentfernung/Ent-
frostungsfunktion;
❒Umluftbetrieb;
❒Heckscheibenbeheizung;
❒Ausschaltung des Systems. ❒Einschaltung des Kompressors
(für die Luftkühlung/-Entfeuch-
tung);
❒Umluftbetrieb.
Diese Funktionen lassen sich manuell
ändern, d.h. das System kann durch
Auswahl einer oder mehrerer Funk-
tionen nach eigenem Ermessen einge-
richtet werden oder dessen Parameter
geändert werden. So wird jedoch die
automatische Kontrolle der manuell
geänderten Funktionen deaktiviert,
das System greift also nur aus Sicher-
heitsgründen ein (z. B. bei Be-
schlagrisiko).
Die von Hand vorgenommenen Ein-
stellungen haben immer Vorrang ge-
genüber der Automatik und werden
gespeichert, bis der Benutzer die Au-
tomatik wieder aktiviert, mit Aus-
nahme der Fälle, in denen das System
aus besonderen Gründen der Sicher-
heit eingreift.
Das manuelle Einstellen einer Funk-
tion beeinträchtigt nicht die automa-
tische Steuerung der anderen Funk-
tionen.
Die in das Fahrzeug eingeführte Luft-
menge ist unabhängig von der Fahr-
zeuggeschwindigkeit, weil die Luft-
menge von dem elektronisch gesteu-
erten Gebläse geregelt wird.AUTOMATISCHE
DOPPELBEREICH-
KLIMAANLAGE
(wo vorgesehen)
ALLGEMEINES
Die automatische Doppelbereich-Kli-
maanlage regelt die Lufttemperatur
und -Verteilung im Fahrgastraum in
zwei Bereichen: Fahrerseite und Bei-
fahrerseite. Die Temperaturregelung
stützt sich auf die “Äquivalenttempe-
ratur”: D. h. das System funktioniert
ständig, um den Komfort im Fahrga-
straum konstant zu halten und Ver-
änderungen der äußeren Klimabe-
dingungen gegebenenfalls auszuglei-
chen; Das betrifft auch die Sonnene-
instrahlung, die von einem entspre-
chenden Sensor erfasst wird.
Die Parameter und die automatisch
kontrollierten Funktionen sind:
❒Lufttemperatur an den Luftaus-
gängen auf Fahrer/Beifahrerseite;
❒Luftverteilung an den Luftaus-
gängen auf Fahrer/Beifahrerseite;
❒Gebläsegeschwindigkeit (kontinu-
ierliche Veränderung);
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 52

53
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

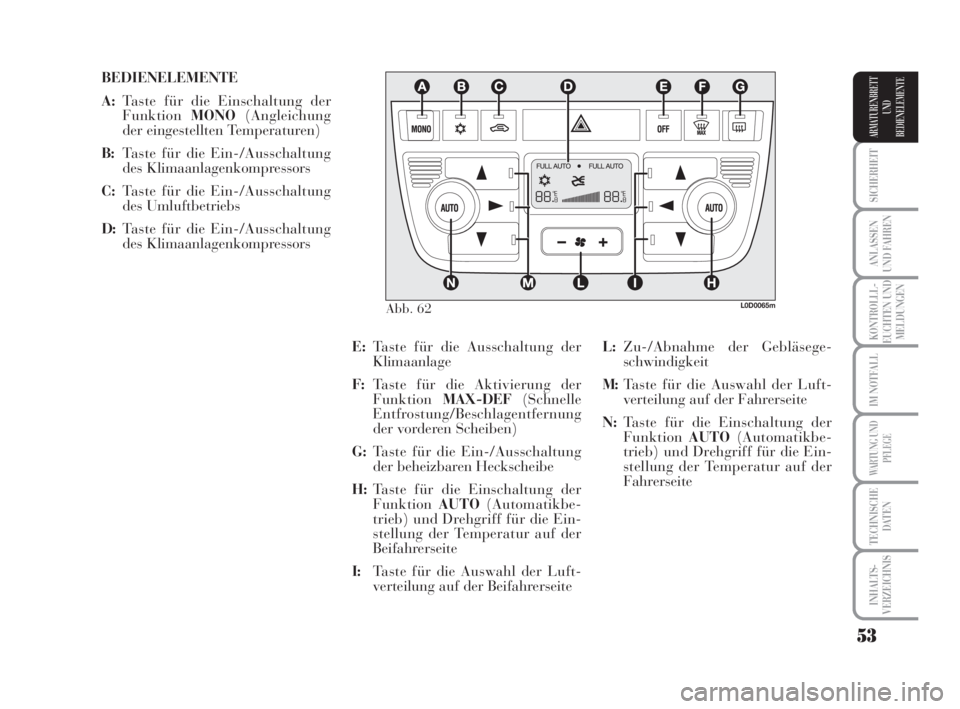

BEDIENELEMENTE
A:Taste für die Einschaltung der
FunktionMONO(Angleichung
der eingestellten Temperaturen)
B:Taste für die Ein-/Ausschaltung
des Klimaanlagenkompressors
C:Taste für die Ein-/Ausschaltung
des Umluftbetriebs
D:Taste für die Ein-/Ausschaltung
des Klimaanlagenkompressors
L:Zu-/Abnahme der Gebläsege-
schwindigkeit
M:Taste für die Auswahl der Luft-
verteilung auf der Fahrerseite
N:Taste für die Einschaltung der
FunktionAUTO(Automatikbe-
trieb) und Drehgriff für die Ein-
stellung der Temperatur auf der
Fahrerseite E:Taste für die Ausschaltung der
Klimaanlage
F:Taste für die Aktivierung der
FunktionMAX-DEF(Schnelle
Entfrostung/Beschlagentfernung
der vorderen Scheiben)
G:Taste für die Ein-/Ausschaltung
der beheizbaren Heckscheibe
H:Taste für die Einschaltung der
FunktionAUTO(Automatikbe-
trieb) und Drehgriff für die Ein-
stellung der Temperatur auf der
Beifahrerseite
I:Taste für die Auswahl der Luft-
verteilung auf der Beifahrerseite
Abb. 62L0D0065m
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 53

54
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

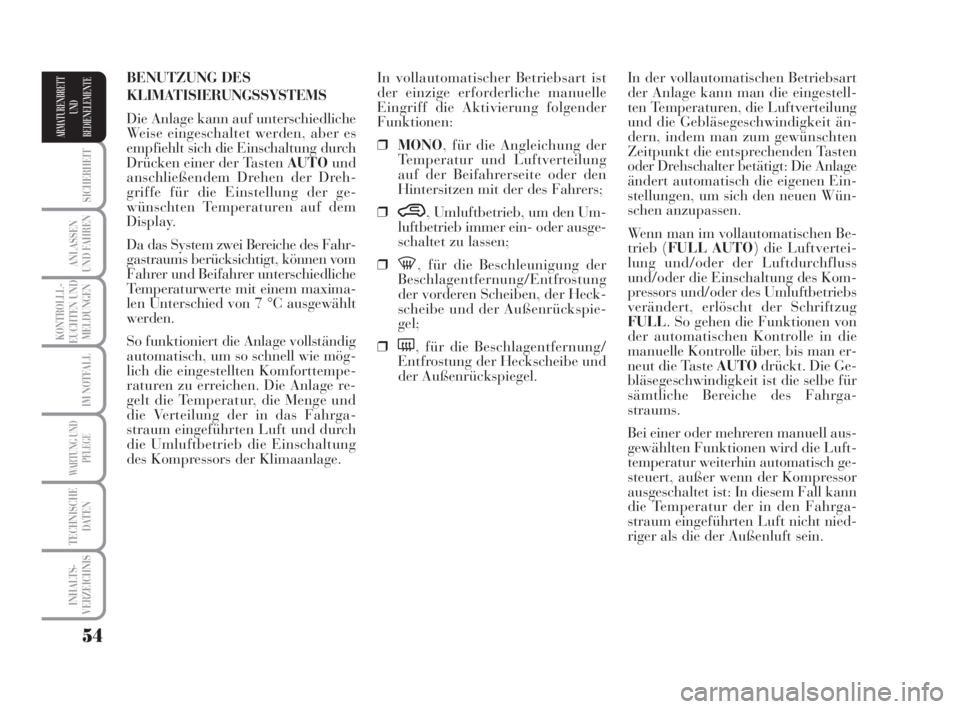

In der vollautomatischen Betriebsart
der Anlage kann man die eingestell-
ten Temperaturen, die Luftverteilung
und die Gebläsegeschwindigkeit än-
dern, indem man zum gewünschten
Zeitpunkt die entsprechenden Tasten
oder Drehschalter betätigt: Die Anlage
ändert automatisch die eigenen Ein-
stellungen, um sich den neuen Wün-
schen anzupassen.
Wenn man im vollautomatischen Be-
trieb (FULL AUTO) die Luftvertei-
lung und/oder der Luftdurchfluss
und/oder die Einschaltung des Kom-
pressors und/oder des Umluftbetriebs
verändert, erlöscht der Schriftzug
FULL. So gehen die Funktionen von
der automatischen Kontrolle in die
manuelle Kontrolle über, bis man er-
neut die Taste AUTOdrückt. Die Ge-
bläsegeschwindigkeit ist die selbe für
sämtliche Bereiche des Fahrga-
straums.
Bei einer oder mehreren manuell aus-
gewählten Funktionen wird die Luft-
temperatur weiterhin automatisch ge-
steuert, außer wenn der Kompressor
ausgeschaltet ist: In diesem Fall kann
die Temperatur der in den Fahrga-
straum eingeführten Luft nicht nied-
riger als die der Außenluft sein. In vollautomatischer Betriebsart ist
der einzige erforderliche manuelle
Eingriff die Aktivierung folgender
Funktionen:
❒MONO, für die Angleichung der
Temperatur und Luftverteilung
auf der Beifahrerseite oder den
Hintersitzen mit der des Fahrers;
❒
…, Umluftbetrieb, um den Um-
luftbetrieb immer ein- oder ausge-
schaltet zu lassen;
❒
-, für die Beschleunigung der
Beschlagentfernung/Entfrostung
der vorderen Scheiben, der Heck-
scheibe und der Außenrückspie-
gel;
❒
(, für die Beschlagentfernung/
Entfrostung der Heckscheibe und
der Außenrückspiegel. BENUTZUNG DES
KLIMATISIERUNGSSYSTEMS
Die Anlage kann auf unterschiedliche
Weise eingeschaltet werden, aber es
empfiehlt sich die Einschaltung durch
Drücken einer der Tasten AUTOund
anschließendem Drehen der Dreh-
griffe für die Einstellung der ge-
wünschten Temperaturen auf dem
Display.
Da das System zwei Bereiche des Fahr-
gastraums berücksichtigt, können vom
Fahrer und Beifahrer unterschiedliche
Temperaturwerte mit einem maxima-
len Unterschied von 7 °C ausgewählt
werden.
So funktioniert die Anlage vollständig
automatisch, um so schnell wie mög-
lich die eingestellten Komforttempe-
raturen zu erreichen. Die Anlage re-
gelt die Temperatur, die Menge und
die Verteilung der in das Fahrga-
straum eingeführten Luft und durch
die Umluftbetrieb die Einschaltung
des Kompressors der Klimaanlage.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 54

55
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

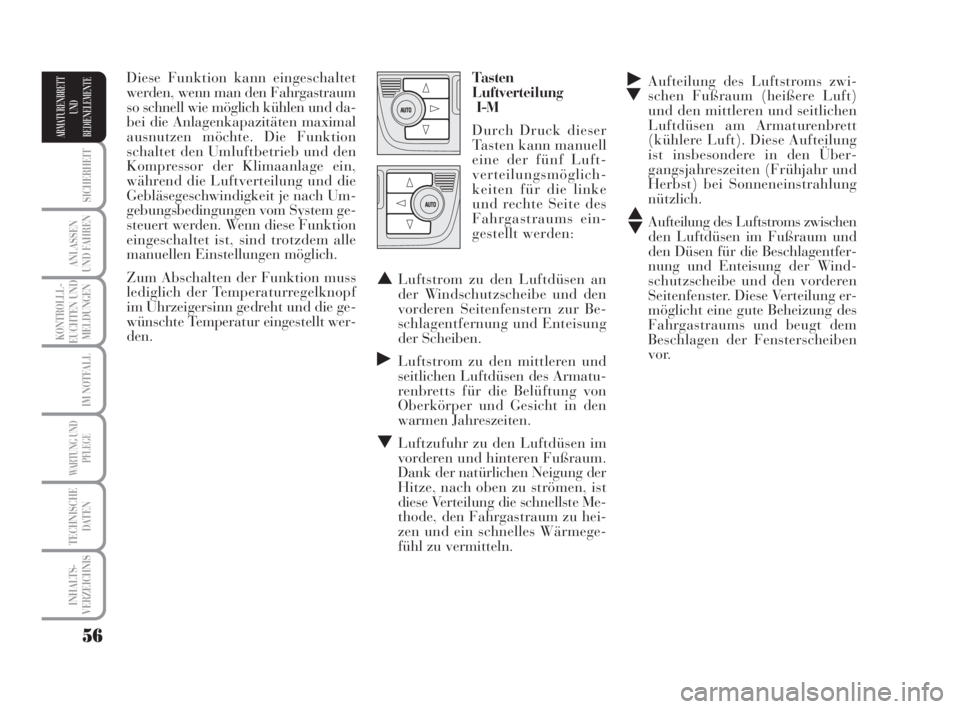

Diese Funktion kann eingeschaltet
werden, wenn man den Fahrgastraum
so schnell wie möglich heizen und da-
bei die Anlagenkapazitäten maximal
ausnutzen möchte. Die Funktion
nutzt die Höchsttemperatur der Heiz-
flüssigkeit aus, während die Luftver-
teilung und die Gebläsegeschwindig-
keit je nach Bedingungen vom System
gesteuert werden.
Falls beispielsweise die Heizflüssigkeit
nicht heiß genug ist, so wird nicht so-
fort die höchste Gebläsegeschwindig-
keit eingestellt, um die Zufuhr nicht
ausreichend warmer Luft in den In-
nenraum einzuschränken.
Wenn diese Funktion eingeschaltet ist,
sind trotzdem alle manuellen Einstel-
lungen möglich.
Zum Abschalten der Funktion muss
lediglich der Temperaturregelknopf
gegen den Uhrzeigersinn gedreht und
die gewünschte Temperatur eingestellt
werden.
❒FunktionLO(maximale Kühllei-
stung):
Diese wird eingeschaltet, wenn der
Temperaturregelknopf gegen den
Uhrzeigersinn über den Mindestwert
(16°C) hinaus gedreht wird. Sie kann
sowohl fahrer- oder beifahrerseitig als
auch von Beiden aktiviert werden
(auch durch die Auswahl der Funk-
tionMONO). Diese Funktion ist dafür vorgesehen,
um die Temperatureinstellung im
Fahrgastraum zu vereinfachen, wenn
nur der Fahrer anwesend ist.
Um wieder zur getrennten Regelung
der Lufttemperatur und -Verteilung
in den beiden Bereichen des Fahrga-
straums zurückzukehren, muss man
nur die Drehschalter Hbetätigen oder
erneut die Taste (A-MONO) drücken,
wenn die Led auf der Taste leuchtet.
Wenn die Drehschalter ganz nach
rechts oder links bis zum äußersten
EinstellwertHIoderLOgedreht wer-
den, wird jeweils die maximale Heiz-
bzw. Kühlleistung eingeschaltet:
❒FunktionHI(maximale Heizlei-
stung):
Diese wird eingeschaltet, wenn der
Temperaturregelknopf im Uhrzeiger-
sinn über den Höchstwert (32°C) hin-
aus gedreht wird. Sie kann sowohl
fahrer- und beifahrerseitig, als auch
von Beiden aktiviert werden (auch
durch die Auswahl der Funktion

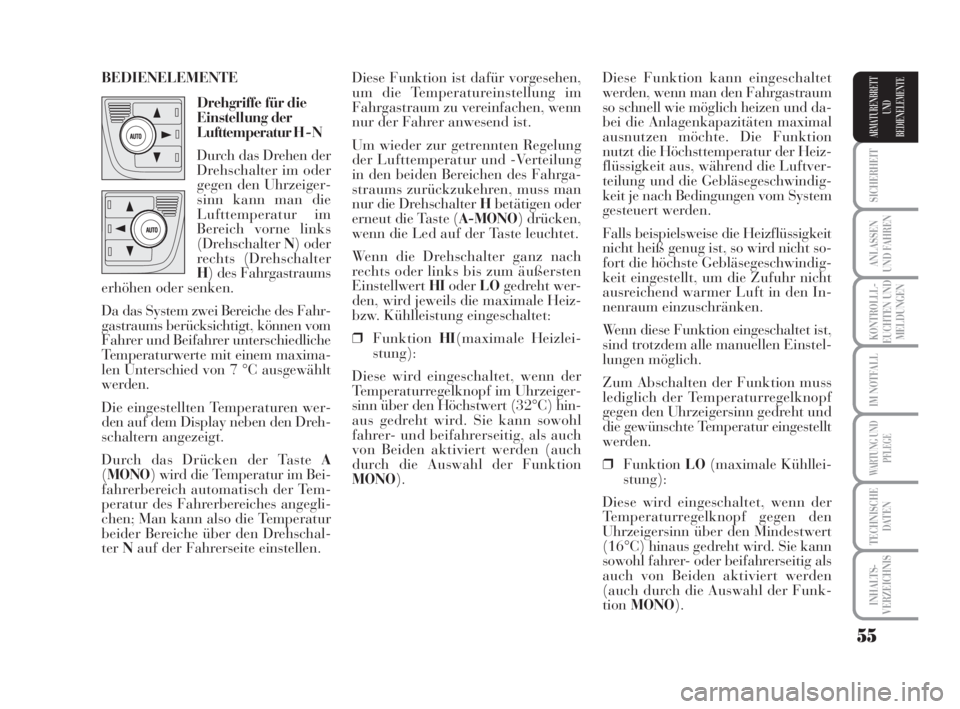

MONO). BEDIENELEMENTE
Drehgriffe für die
Einstellung der
Lufttemperatur H - N
Durch das Drehen der
Drehschalter im oder
gegen den Uhrzeiger-
sinn kann man die
Lufttemperatur im
Bereich vorne links
(Drehschalter N) oder
rechts (Drehschalter
H) des Fahrgastraums
erhöhen oder senken.
Da das System zwei Bereiche des Fahr-
gastraums berücksichtigt, können vom
Fahrer und Beifahrer unterschiedliche
Temperaturwerte mit einem maxima-
len Unterschied von 7 °C ausgewählt
werden.
Die eingestellten Temperaturen wer-
den auf dem Display neben den Dreh-
schaltern angezeigt.
Durch das Drücken der Taste A
(MONO) wird die Temperatur im Bei-
fahrerbereich automatisch der Tem-
peratur des Fahrerbereiches angegli-
chen; Man kann also die Temperatur
beider Bereiche über den Drehschal-
terNauf der Fahrerseite einstellen.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 55

56
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
˙
▼Aufteilung des Luftstroms zwi-
schen Fußraum (heißere Luft)
und den mittleren und seitlichen
Luftdüsen am Armaturenbrett
(kühlere Luft). Diese Aufteilung
ist insbesondere in den Über-
gangsjahreszeiten (Frühjahr und
Herbst) bei Sonneneinstrahlung
nützlich.
▲
▼Aufteilung des Luftstroms zwischen
den Luftdüsen im Fußraum und
den Düsen für die Beschlagentfer-
nung und Enteisung der Wind-
schutzscheibe und den vorderen
Seitenfenster. Diese Verteilung er-
möglicht eine gute Beheizung des
Fahrgastraums und beugt dem
Beschlagen der Fensterscheiben
vor. Diese Funktion kann eingeschaltet
werden, wenn man den Fahrgastraum
so schnell wie möglich kühlen und da-
bei die Anlagenkapazitäten maximal
ausnutzen möchte. Die Funktion
schaltet den Umluftbetrieb und den
Kompressor der Klimaanlage ein,
während die Luftverteilung und die
Gebläsegeschwindigkeit je nach Um-
gebungsbedingungen vom System ge-
steuert werden. Wenn diese Funktion
eingeschaltet ist, sind trotzdem alle
manuellen Einstellungen möglich.
Zum Abschalten der Funktion muss
lediglich der Temperaturregelknopf
im Uhrzeigersinn gedreht und die ge-
wünschte Temperatur eingestellt wer-
den.Tasten
Luftverteilung
I-M
Durch Druck dieser
Tasten kann manuell
eine der fünf Luft-
verteilungsmöglich-
keiten für die linke
und rechte Seite des
Fahrgastraums ein-
gestellt werden:
▲Luftstrom zu den Luftdüsen an
der Windschutzscheibe und den
vorderen Seitenfenstern zur Be-
schlagentfernung und Enteisung
der Scheiben.
˙Luftstrom zu den mittleren und
seitlichen Luftdüsen des Armatu-
renbretts für die Belüftung von
Oberkörper und Gesicht in den
warmen Jahreszeiten.
▼Luftzufuhr zu den Luftdüsen im
vorderen und hinteren Fußraum.
Dank der natürlichen Neigung der
Hitze, nach oben zu strömen, ist
diese Verteilung die schnellste Me-
thode, den Fahrgastraum zu hei-
zen und ein schnelles Wärmege-
fühl zu vermitteln.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 56

57
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

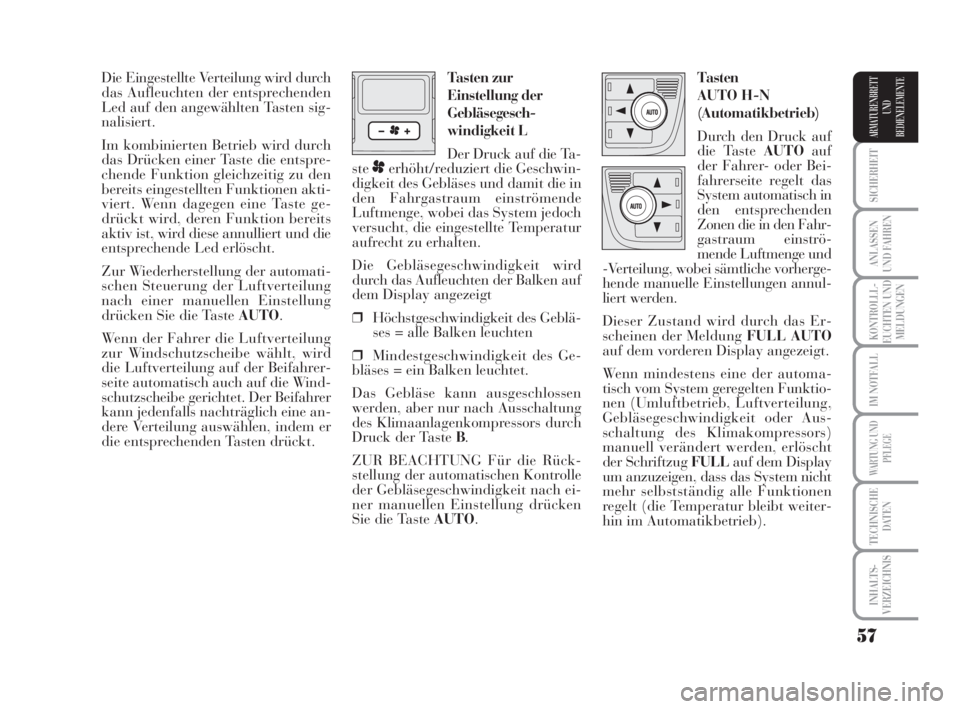

Die Eingestellte Verteilung wird durch
das Aufleuchten der entsprechenden
Led auf den angewählten Tasten sig-
nalisiert.
Im kombinierten Betrieb wird durch
das Drücken einer Taste die entspre-
chende Funktion gleichzeitig zu den
bereits eingestellten Funktionen akti-
viert. Wenn dagegen eine Taste ge-
drückt wird, deren Funktion bereits
aktiv ist, wird diese annulliert und die
entsprechende Led erlöscht.
Zur Wiederherstellung der automati-
schen Steuerung der Luftverteilung
nach einer manuellen Einstellung
drücken Sie die Taste AUTO.
Wenn der Fahrer die Luftverteilung
zur Windschutzscheibe wählt, wird
die Luftverteilung auf der Beifahrer-
seite automatisch auch auf die Wind-
schutzscheibe gerichtet. Der Beifahrer
kann jedenfalls nachträglich eine an-
dere Verteilung auswählen, indem er
die entsprechenden Tasten drückt.Tasten
AUTO H-N
(Automatikbetrieb)
Durch den Druck auf
die Taste AUTOauf
der Fahrer- oder Bei-
fahrerseite regelt das
System automatisch in
den entsprechenden
Zonen die in den Fahr-
gastraum einströ-
mende Luftmenge und
-Verteilung, wobei sämtliche vorherge-
hende manuelle Einstellungen annul-
liert werden.
Dieser Zustand wird durch das Er-
scheinen der Meldung FULL AUTO
auf dem vorderen Display angezeigt.
Wenn mindestens eine der automa-
tisch vom System geregelten Funktio-
nen (Umluftbetrieb, Luftverteilung,
Gebläsegeschwindigkeit oder Aus-
schaltung des Klimakompressors)
manuell verändert werden, erlöscht
der Schriftzug FULLauf dem Display
um anzuzeigen, dass das System nicht
mehr selbstständig alle Funktionen
regelt (die Temperatur bleibt weiter-
hin im Automatikbetrieb). Tasten zur
Einstellung der
Gebläsegesch-
windigkeit L
Der Druck auf die Ta-
ste
perhöht/reduziert die Geschwin-
digkeit des Gebläses und damit die in
den Fahrgastraum einströmende
Luftmenge, wobei das System jedoch
versucht, die eingestellte Temperatur
aufrecht zu erhalten.
Die Gebläsegeschwindigkeit wird
durch das Aufleuchten der Balken auf
dem Display angezeigt
❒Höchstgeschwindigkeit des Geblä-
ses = alle Balken leuchten
❒Mindestgeschwindigkeit des Ge-
bläses = ein Balken leuchtet.
Das Gebläse kann ausgeschlossen
werden, aber nur nach Ausschaltung
des Klimaanlagenkompressors durch
Druck der Taste B.
ZUR BEACHTUNG Für die Rück-
stellung der automatischen Kontrolle
der Gebläsegeschwindigkeit nach ei-
ner manuellen Einstellung drücken
Sie die Taste AUTO.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 57
