2009 FIAT FIORINO servis

PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže si po zakoupení vozidla chcete nechat instalovat další zařízení, která vyžadují přívod elektrického proudu
(s rizikem postupného vybití baterie), vyhledejte autorizovaný servis Fiat, kde vyhodnotí celkovou spotřebu elektric-
kého proudu a prověří, zda elektrická soustava vozidla snese požadovanou zátěž.

PLÁNOVANÁ ÚDRŽBA
Správná údržba umožňuje trvale zachovat výkonnost vozidla, jeho bezpečnost, nízké provozní náklady a ohledupl-
nost k životnímu prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ …
… naleznete důležité informace, rady a upozornění ohledně správného používání, bezpečné jízdy a péče o vozidlo.
Dávejte obzvlášť pozor na symboly
"(bezpečnost osob) #(ochrana životního prostředí) !(ochrana vozidla).

7
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým imobi-
lizérem, který umožňuje zvýšit ochranu
vozidla před zneužitím.
Systém se uvede do funkce automaticky
vytažením klíčku ze spínací skříňky zapa-
lování.
Při každém spuštění tzn. otočení klíčku
naMARřídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který zablokuje některé
funkce.
Pokud nebyl během startování kód roz-
poznán správně, na přístrojové desce se
rozsvítí kontrolka Y
V takovém případě otočte klíček
do polohy STOPa následně doMAR;
pokud zablokování přetrvává, zkuste pou-
žít další klíček od vozu. Pokud se Vám ne-
daří motor spustit, proveďte nouzový
start (viz kapitolu „V nouzi“) a zajeďte s
vozidlem do autorizovaného servisu Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému. Pro
uložení nových klíčků do paměti – maxi-
málně osmi – se obraťte na autorizovaný
servis Fiat.ROZSVÍCENÍ KONTROLKY
Y(nebo symbolu na displeji)
BĚHEM JÍZDY
❒Pokud se kontrolka
Y(nebo symbol
na displeji) rozsvítí, znamená to,
že systém provádí autodiganostiku (za-
příčiněnou např. poklesem napětí).
Při prvním zastavení vozidla otočte klíč-
kem do polohy STOPa poté do polohy
MAR: pokud není zjištěna žádná záva-
da, kontrolka
Yse nerozsvítí.
❒Pokud kontrolka
Y(nebo symbol
na displeji) dál svítí, výše popsaný po-
stup zopakujte s klíčkem v poloze
STOPotočeným nejméně po dobu
30 sekund. Pokud závada trvá, vyhle-
dejte autorizovaný servis Fiat.
❒Pokud kontrolka
Y(nebo symbol
na displeji) stále ještě svítí, znamená to,
že systém kód klíčku nerozpoznal.
V takovém případě otočte klíček do po-
lohy STOPa následně do polohy
MAR; pokud zablokování přetrvává,
zkuste použít další klíček od vozu. Po-
kud se Vám nedaří motor spustit, pro-
veďte nouzový start (viz kapitolu
„V nouzi“) a zajeďte s vozidlem do au-
torizovaného servisu Fiat.
SYMBOLY
Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky s informačními sym-
boly a výzvami s návodem, podle něhož
musí uživatel postupovat při manipulaci
s daným komponentem.
Na vnitřním obložení víka motoru je
umístěn souhrnný štítek se symboly.
Silnými nárazy se mohou
poškodit elektronické
komponenty zabudova-
né v klíčku zapalování.

9
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Verze Cargo
Tlačítkem Æse přední dveře odemknou
na dálku.
Tlačítkem Áse zamknou všechny dveře.
Tlačítkem ∞se všechny dveře odemknou
včetně zadních křídlových dveří a bočních
posuvných dveří (pokud jsou ve výbavě).
Odemknutím dveří se na přednastavenou
dobu rozsvítí přední stropní svítidlo.
Zamykání/odemykání vnitřku
ložného prostoru (verze Cargo)
Opětovným stisknutím obr. 6(verze Car-
go), se zamkne ložný prstor (boční po-
suvné dveře a zadní křídlové dveře) vnitř-
ku vozidla. Opětovným stitknutím za-
mknete všechny dveře.
obr. 6F0T0322m
Výměna baterie v klíčku
s dálkovým ovládáním obr. 7
Postup při výměně baterie:
❒stiskem tlačítka Avysuňte kovovou
vložku B;
❒otočte šroubem Cna
:malým šrou-
bovákem;
❒vytáhněte zásuvku pro baterie Da vlož-
te novou baterii Epodle správné pola-
rity;
❒zasuňte zpět zásuvku pro baterie D
do klíčku a zajistěte ji otočením šrou-
bu Cna
Á.
obr. 7F0T0300m
Vybité baterie jsou ekologicky
závadné. Proto je nutno je vy-
hazovat do příslušných od-
padních nádob nebo je možné
je odevzdat v autorizovaném servisu
Fiat , který zajistí zpracování tohoto od-
padu.
OBJEDNÁNÍ NÁHRADNÍCH
DÁLKOVÝCH OVLÁDAČŮ
Systém umí detekovat až osm dálkových
příkazů. Pokud bude třeba objednat nové
dálkové ovládání, obraťte se na autorizo-
vaný servis Fiat, vezměte sebou všechny
klíčky, jež vlastníte, kartu CODE card,
průkaz totožnosti a doklady o vlastnictví
vozidla.

11
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
ALARM,
(je-li součástí výbavy
vozidla)
Dálkovým ovládačem je možno kromě
všech výše popsaných funkcí ovládat i
alarm prostřednictvím přijímače pod pa-
lubní deskou u pojistkové skříňky.
ZAÚČINKOVÁNÍ ALARMU
Alarm zaúčinkuje v následujících přípa-
dech:
❒při nedovoleném otevření dveří, víka
motoru, víka zavazadlového prostoru
nebo pokud zůstanou nedovřené jedny
z posuvných bočních dveří (perimetric-
ká ochrana)
❒při nedovoleném pokusu o spuštění
motoru (při sepnutí nekódovaného klíč-
ku do polohy MAR);
❒při přeříznutí kabelů baterie;
❒pohybuje-li se někdo v kabině (prosto-
rová ochrana);
❒při podezřelém zvednutí/naklonění vo-
zidla.Podle toho, pro jakou zemi je vozidlo ur-
čeno, se při zásahu alarmu rozezní siré-
na a začnou blikat směrová světla (po dobu
asi 26 sekund). Způsob zásahu alarmu
a počet výstražných cyklů se může lišit
podle toho, pro jakou zemi je vozidlo ur-
čeno.
V každém případě je stanoven určitý ma-
ximální počet cyklů zvukových/optických
výstrah, po jejichž provedení se systém
vrátí do normálního hlídacího stavu.
Prostorové ochrany a ochrana proti ná-
klonu vozidla je možné vypnout ovládačem
v předním stropní svítidle (viz bod „Ochra-
na proti zvedání vozidla“).
UPOZORNĚNÍ Funkci imobilizéru zajiš-
ťuje systém Fiat CODE, který se aktivuje
samočinně vytažením klíčku ze zapalová-
ní.
ZAPNUTÍ ALARMU
Se zavřenými dveřmi a víky a s klíčkem za-
palování v poloze STOPnebo po jeho vy-
tažení ze zapalování nasměrujte klíček s
dálkovým ovládáním směrem k vozidlu,
stiskněte a vzápětí uvolněte tlačítko
Á.
Systém zvukový signál („pípnutí“) a dve-
ře se zamknou (neplatí pro všechna pro-
vedení).Před zapnutím alarmu proběhne fáze vlast-
ní diagnostiky: v případě zjištěné závady vy-
dá systém nový akustický signál cca 4 se-
kundy po příkazu k zapnutí.
V takovém případě vypněte alarm tlačít-
kem Æ, zkontrolujte správné zavření dve-
ří kabiny, víka motoru a zavazadlového
prostoru a alarm znovu zapněte tlačítkem
Á.
Nedovřené dveře a víka motorového a za-
vazadlového prostoru nejsou pod kontro-
lou alarmu.
Pokud jsou dveře a víka motorového a za-
vazadlového prostoru správně zavřeny
a systém přesto vydá druhý zvukový sig-
nál, znamená to, že autodiagnostika zjisti-
la závadu v jeho fungování. Vyhledejte au-
torizovaný servis Fiat.
UPOZORNĚNÍ Centrálním zamknutím
dveří kovovou vložkou se alarm nezapne.
UPOZORNĚNÍ Alarm je od výrobce na-
staven podle předpisů platných v zemi,
kam se vozidlo dodává.

15
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
UKAZATEL HLADINY PALIVA
Ukazatel ukazuje množství paliva v nádr-
ži.
Rozsvícení kontrolky A-obr. 11signalizu-
je, že v nádrži zůstalo 6 – 7 l paliva.
E– prázdná nádrž.
F– plná nádrž (viz popis v bodě „Čerpá-
ní paliva“ této kapitoly).
Nejezděte s nízkou hladinou paliva, je tu
riziko, že se poškodí katalyzátor.
UPOZORNĚNÍ Pokud se ručička nachází
v poloze Ea kontrolka Abliká, znamená
to, že se v soustavě vyskytla závada.
V takovém případě vyhledejte autorizova-
ný servis Fiat a nechte soustavu zkontro-
lovat.UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORU
Ručička signalizuje teplotu chladicí kapali-
ny motoru; začne ji ukazovat, když chla-
dicí kapalina překročí zhruba 50°C.
Při běžném provozu se ručička může po-
sunovat do různých poloh v daném roz-
mezí podle způsobu jízdy vozidla.
C– Nízká teplota chladicí kapaliny moto-
ru.
H– Vysoká teplota chladicí kapaliny mo-
toru.Rozsvícení kontrolky B - obr.11 (spolu
s hlášením na displeji) signalizuje příliš vy-
sokou teplotu chladicí kapaliny. V takovém
případě zastavte motor a obraťte se na au-
torizovaný servis Fiat.
obr. 12F0T0152mPokud se ručička ukazatele
teploty chladicí kapaliny mo-
toru posune do červeného po-
le, okamžitě motor vypněte a
obraťte na autorizovaný servis Fiat .

23
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Den
RokMěsíc
Němčina
Portugues
English
Espanol
Français
Italština
Nederland
Turkçe Příklad:
obr. 18 Příklad:
Ze standardní obrazovky přejdete na navigaci krátkým
stiskem tlačítka MENU ESCPro procházení položek
v menu stiskněte tlačítka +nebo –.
Pozn. Během jízdy máte k dispozici z bezpečnostních
důvodů pouze omezené menu (nastavení „SPEEd“). Se
stojícím vozidlem máte k dispozici rozšířené menu.
F0T1000g
MENU ESC
krátký stisk
tlačítka+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
OPUŠTĚNÍ MENUPÍPNUTÍ PŘI PŘEKRO-
ČENÍ RYCHLOSTI
UPRAV HODINU
UPRAV DATUM
VIZ AUTORÁDIO
AUTOCLOSE
MĚRNÁJEDNOTKA
JAZYK HLASITOST VÝSTRAŽNÝCH
UPOZORNĚNÍ HLASITOST TLAČÍTEK BZUČÁK BEZPEČNOSTNÍCH PÁSŮ (
*) SERVICEAIRBAG SPOLUCESTUJÍCÍHO
(*) Tuto funkci lze zobrazit pouze po deaktivaci systému S.B.R., kterou musí provést autorizovaný servis Fiat.
–+
ÚDAJE TRIP B
MENU ESC
krátký stisk
tlačítka

28
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Hlasitost tlačítek
(nastavení hlasitosti tlačítek)
Tato funkce umožňuje nastavit (osm úrov-
ní) hlasitosti zvukového upozornění při
stisku tlačítek MENU ESC, +a –.
Postup při nastavení hlasitosti:
– stiskněte krátce tlačítko MENU ESC,
na displeji se rozbliká původně nastavená
„úroveň“ hlasistosti;
– stiskem tlačítka +nebo – proveďte na-
stavení;
– krátkým stiskem tlačítka MENU ESC
se vrátíte na obrazovku s menu; delším
stiskem tlačítka se vrátíte na standardní
obrazovku bez uložení dat.Opětná aktivace bzučáku
signalizujícího S.B.F.
(Nezapnuté bezpečností pásy)
Funkci lze zobrazit pouze po vypnutí systé-
mu S.B.R. v autorizovaném servisu Fiat (viz
kapitola „Bezpečnost“, „Systém S. B. R.“).
Pravidelná údržba (Servis)
Tato funkce umožňuje zobrazit údaje o ki-
lometrickém proběhu a servisních prohlí-
dek.
Postup při zobrazení těchto informací:
– stiskněte krátce tlačítko MENU ESC,
na displeji se podle předchozího nastave-
ní zobrazí počet km nebo mílí zbývajících
do prohlídky (viz „Měrné jednotky“);
– krátkým stiskem tlačítka MENU ESC
se vrátíte na obrazovku s menu; delším
stiskem tlačítka se vrátíte na standardní
obrazovku.PoznámkaPlán údržby stanoví servisní
prohlídku každých 30.000 km (nebo
18.000 mílí); hlášení se objevuje automa-
ticky při sepnutí klíčku do polohy MAR
po ujetí 2.000 km (nebo 1.240 mílí)
a opakuje se po každých 200 km (nebo
124 mílí). Zbývá-li do prohlídky méně
než 200 km, objeví se upozornění častěji.
Upozornění se zobrazuje v km nebo mí-
lích podle přednastavené měrné jednotky.
Jakmile se předepsaná servisní prohlídka
blíží, při otočení klíčku naMARse
na displeji zobrazí upozornění „Service“
včetně počtu kilometrů/mílí zbývajících do
prohlídky. V takovém případě zajeďte do
autorizovaného servisu Fiat, který jednak
provede úkony údržby podle příslušného
plánu, jednak vynuluje výše uvedené zo-
brazování (reset).

48
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
ÚDRŽBA SOUSTAVY
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc na asi
10 minut. Před letním obdobím nechejte
klimatizaci zkontrolovat u autorizovaného
servisu Fiat.
ODMLŽENÍ/ODMRAZENÍ
VYHŘÍVANÉHO ZADNÍHO
OKNA A VNĚJŠÍCH ZPĚTNÝCH
ZRCÁTEK

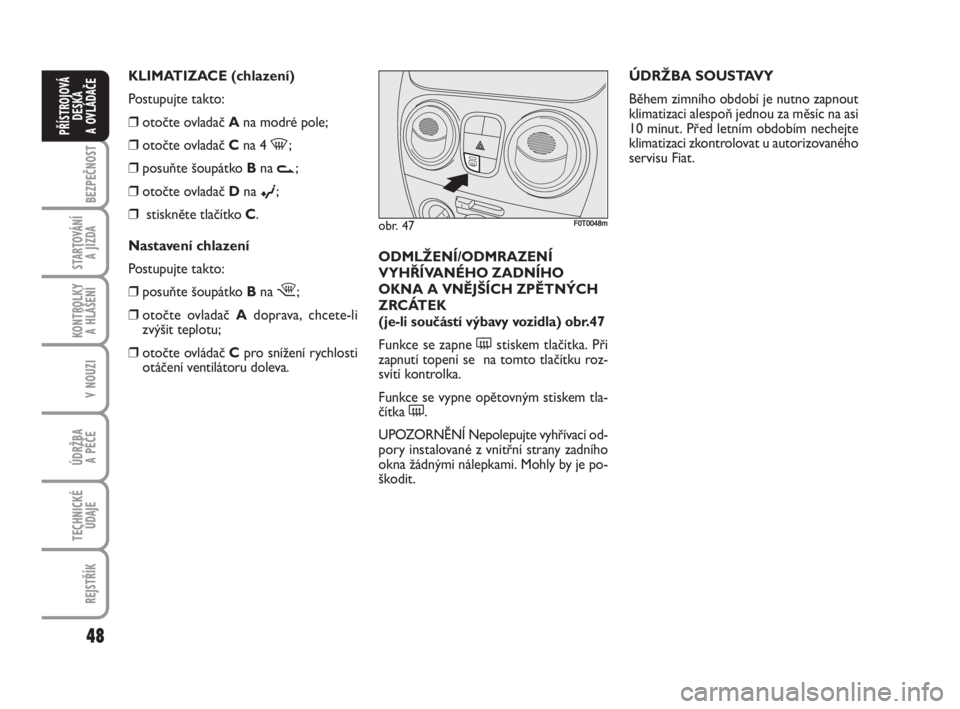

(je-li součástí výbavy vozidla) obr.47
Funkce se zapne (stiskem tlačítka. Při
zapnutí topení se na tomto tlačítku roz-
svítí kontrolka.
Funkce se vypne opětovným stiskem tla-
čítka (.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by je po-
škodit. KLIMATIZACE (chlazení)
Postupujte takto:
❒otočte ovladač Ana modré pole;
❒otočte ovladač Cna 4
-;
❒posuňte šoupátko Bna
v;
❒otočte ovladač Dna
©;
❒stiskněte tlačítko C.
Nastavení chlazení
Postupujte takto:
❒posuňte šoupátko Bna
¶;
❒otočte ovladač Adoprava, chcete-li
zvýšit teplotu;
❒otočte ovládač Cpro snížení rychlosti
otáčení ventilátoru doleva.
obr. 47F0T0048m
