ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
FAU19652
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
Bougie spécifiée:
NGK/CR9EK
1.Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U4C8F1F0.book Page 9 Saturday, June 9, 2007 12:23 PM

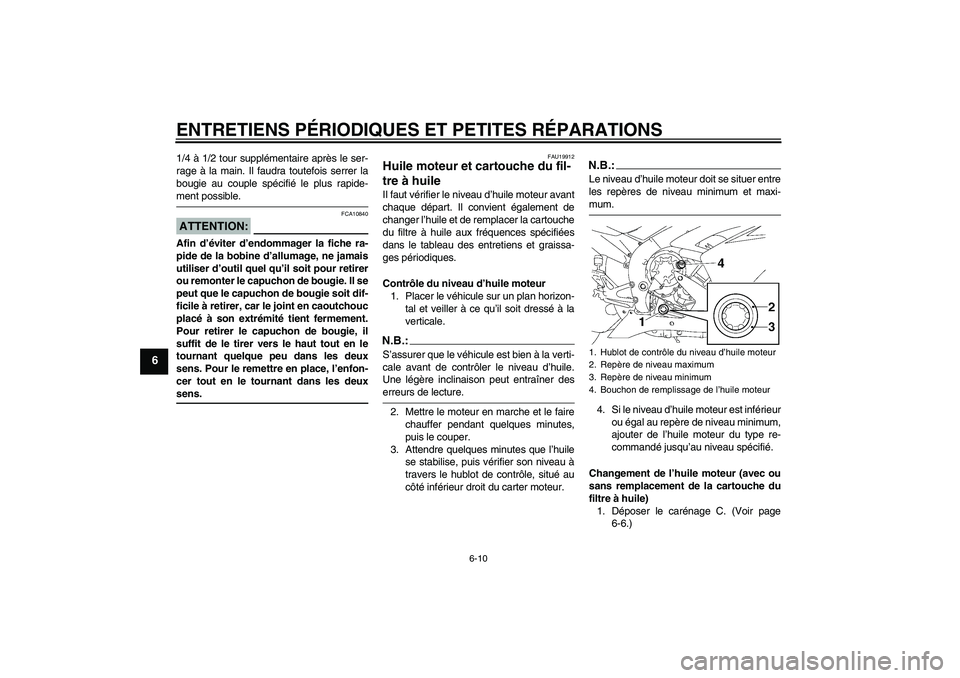

Page 58 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.ATTENTION:
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
FAU19912
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Déposer le carénage C. (Voir page
6-6.)1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteur
U4C8F1F0.book Page 10 Saturday, June 9, 2007 12:23 PM
Page 59 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.N.B.:Sauter les étapes 5 à 7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
N.B.:S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
1. Vis de vidange d’huile moteur
1. Clé pour filtre à huile
2. Cartouche de filtre à huile moteur
1. Joint torique
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
U4C8F1F0.book Page 11 Saturday, June 9, 2007 12:23 PM
Page 60 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
9. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.N.B.:Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.
ATTENTION:
FCA11620
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.
ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
12. Reposer le carénage. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt) (2.55 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.10 L (3.28 US qt) (2.73 Imp.qt)
U4C8F1F0.book Page 12 Saturday, June 9, 2007 12:23 PM
Page 61 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU42990
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.:Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, déposer le carénage
B. (Voir page 6-6.)
4. Retirer le bouchon du vase d’expan-
sion, ajouter du liquide jusqu’au repère
de niveau maximum, puis remettre le
bouchon en place.
ATTENTION:
FCA10471
Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.
Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon du vase d’expansion
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
U4C8F1F0.book Page 13 Saturday, June 9, 2007 12:23 PM
Page 62 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
5. Reposer le carénage.N.B.:
Les ventilateurs du radiateur se met-
tent en marche et se coupent automa-
tiquement en fonction de la tempéra-
ture du liquide de refroidissement dans
le radiateur.
En cas de surchauffe du moteur, sui-vre les instructions à la page 6-43.
FAU42980
Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.2. Déposer les carénages B et C. (Voir
page 6-6.)
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
4. Retirer le bouchon du radiateur.
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
5. Retirer la vis de vidange du liquide de
refroidissement afin de vidanger le cir-
cuit de refroidissement.6. Retirer le bouchon du vase d’expan-
sion.
7. Déposer le vase d’expansion après
avoir retiré les vis, puis retourner celui-
ci afin de le vider.1. Bouchon du radiateur
1. Vis de vidange du liquide de refroidissement
1. Bouchon du vase d’expansion
2. Vase d’expansion
3. Vis
U4C8F1F0.book Page 14 Saturday, June 9, 2007 12:23 PM
Page 63 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
8. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
9. Remettre le vase d’expansion en
place et le fixer à l’aide de ses vis.
10. Remettre la vis de vidange du liquide
de refroidissement en place, puis la
serrer au couple spécifié.N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
11. Verser du liquide de refroidissement
du type recommandé jusqu’au repère
de niveau maximum du vase d’expan-
sion, puis remettre le bouchon en
place.
12. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
ATTENTION:
FCA10471
Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.
Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.
13. Mettre le bouchon du radiateur en
place, mettre ensuite le moteur en
marche et le laisser tourner quelques
minutes au ralenti, puis le couper.
14. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
15. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
16. Remettre les carénages en place. Couple de serrage :
Vis de vidange du liquide de
refroidissement :
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
2.76 L (2.92 US qt) (2.43 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
U4C8F1F0.book Page 15 Saturday, June 9, 2007 12:23 PM
Page 64 of 106

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU42960
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle du pilote. (Voir page
3-19.)
2. Déposer les caches A et B. (Voir page
6-6.)
3. Retirer les vis du réservoir de carbu-
rant.
4. Soulever l’avant du réservoir de carbu-
rant, puis l’incliner et l’éloigner du boî-
tier de filtre à air. (Ne pas débrancher
les durites d’alimentation !)
AVERTISSEMENT
FWA10410
Veiller à ce que le réservoir de car-
burant soit bien soutenu.
Ne pas trop incliner le réservoir de
carburant ou trop tirer sur celui-ci
afin de ne pas desserrer les durites
d’alimentation, ce qui pourrait pro-voquer une fuite.
5. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
ATTENTION:
FCA12880
Lors de la dépose du couvercle du boî-
tier de filtre à air, être attentif à ne pas
laisser pénétrer des corps étrangersdans la tubulure d’admission d’air.
6. Extraire l’élément du filtre à air.
1. Vis
1. Vis
2. Couvercle du boîtier de filtre à air
U4C8F1F0.book Page 16 Saturday, June 9, 2007 12:23 PM
