Page 97 of 106

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2060 mm (81.1 in)
Largeur hors tout:
720 mm (28.3 in)
Hauteur hors tout:
1110 mm (43.7 in)
Hauteur de la selle:
835 mm (32.9 in)
Empattement:
1415 mm (55.7 in)
Garde au sol:
135 mm (5.31 in)
Rayon de braquage minimum:
3400 mm (133.9 in)Poids:Avec huile et carburant:
200.0 kg (441 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
998.0 cm³
Alésage × course:
77.0 × 53.6 mm (3.03 × 2.11 in)
Taux de compression:
12.70 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE10W50
ou SAE15W40 ou SAE20W40 ou
SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
3.10 L (3.28 US qt) (2.73 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.76 L (2.92 US qt) (2.43 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantité de la réserve:
3.2 L (0.85 US gal) (0.70 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
45EIDW/1Bougie(s):Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
65/43 (1.512)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
45/17 (2.647)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U4C8F1F0.book Page 1 Saturday, June 9, 2007 12:23 PM

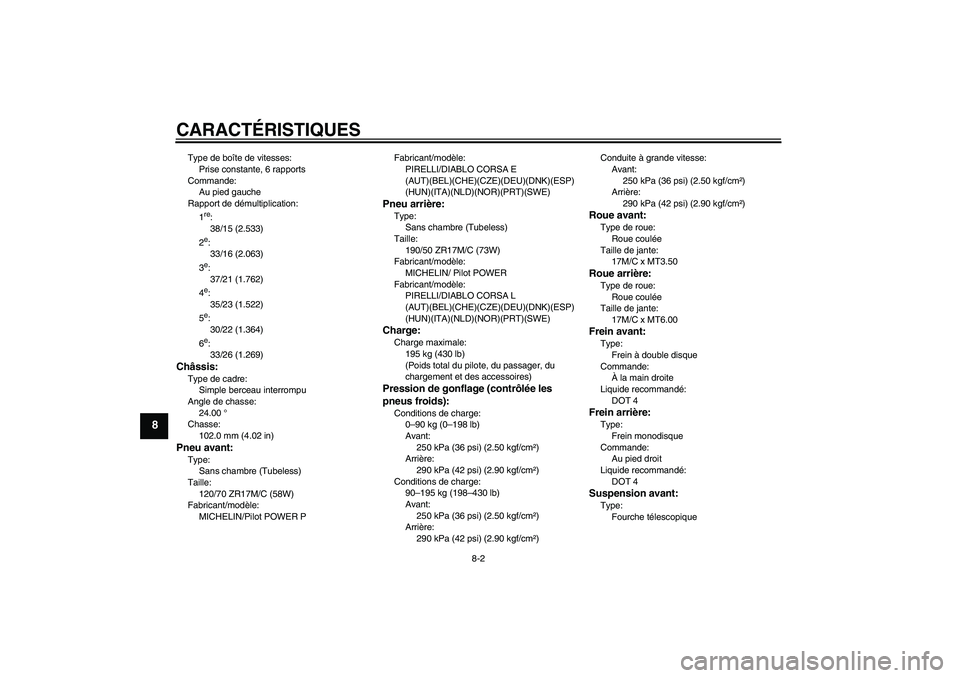

Page 98 of 106

CARACTÉRISTIQUES
8-2
8
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
30/22 (1.364)
6e:
33/26 (1.269)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
24.00 °
Chasse:
102.0 mm (4.02 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
MICHELIN/Pilot POWER PFabricant/modèle:
PIRELLI/DIABLO CORSA E
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(HUN)(ITA)(NLD)(NOR)(PRT)(SWE)
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
190/50 ZR17M/C (73W)
Fabricant/modèle:
MICHELIN/ Pilot POWER
Fabricant/modèle:
PIRELLI/DIABLO CORSA L
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(HUN)(ITA)(NLD)(NOR)(PRT)(SWE)Charge:Charge maximale:
195 kg (430 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conditions de charge:
90–195 kg (198–430 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT6.00Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
U4C8F1F0.book Page 2 Wednesday, June 13, 2007 10:07 AM
Page 99 of 106

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTZ10S
Voltage, capacité:
12 V, 8.6 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 55.0 W × 4
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 AFusible du système de signalisation:
7.5 A
Fusible d’allumage:
15.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible des clignotants:
7.5 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électronique:
7.5 A
U4C8F1F0.book Page 3 Wednesday, June 13, 2007 10:07 AM
Page 100 of 106

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U4C8F1F0.book Page 1 Saturday, June 9, 2007 12:23 PM
Page 101 of 106
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU33941
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 3-19.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA12371
Ne pas toucher les deux supports de pot
d’échappement, situés sous les caches
de support, tant que le circuit d’échap-pement est chaud.1.Étiquette des codes du modèle
1. Cache du support de pot d’échappement
2. Support de pot d’échappement
U4C8F1F0.book Page 2 Saturday, June 9, 2007 12:23 PM
Page 102 of 106

INDEXAAccroche-casques ................................ 3-20
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-37
Avertisseur, contacteur ......................... 3-14BBagages, supports de sangle de
fixation ................................................ 3-24
Batterie.................................................. 6-30
Béquille latérale .................................... 3-25
Béquille latérale, contrôle et
lubrification ......................................... 6-28
Bougies, contrôle .................................... 6-9
Bras oscillant, lubrification des pivots ... 6-28CCâble des gaz, contrôle du jeu ............. 6-18
Câbles, contrôle et lubrification ............. 6-26
Caches et carénages, dépose et
repose................................................... 6-6
Calage de la moto ................................. 6-38
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Chaîne de transmission, nettoyage et
graissage ............................................ 6-26
Chaîne de transmission, tension........... 6-24
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-36
Clignotants, contacteur ......................... 3-14
Clignotants, témoins ............................... 3-4Combiné ressort-amortisseur,
réglage ............................................... 3-22
Combinés de contacteurs ..................... 3-14
Compteurs multifonctions ....................... 3-7
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-14
Coupe-circuit d’allumage ...................... 3-25
Coupe-circuit du moteur ....................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-14
Dépannage, schémas de diagnostic .... 6-43
Direction, contrôle................................. 6-29
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-18EEmbrayage, levier................................. 3-15
Embrayage, réglage de la garde du
levier................................................... 6-21
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-25FFeu arrière/stop .................................... 6-36
Feu stop, réglage du contacteur ........... 6-22
Feux de détresse, contacteur ............... 3-15
Filtre à air, remplacement de
l’élément ............................................. 6-16
Fourche, contrôle.................................. 6-29
Fourche, réglage .................................. 3-20
Frein, levier ........................................... 3-16
Frein, pédale......................................... 3-16Fusibles, remplacement ........................ 6-31
HHuile moteur et cartouche du filtre ........ 6-10
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-14JJeu des soupapes ................................. 6-18LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-27
Liquide de frein, changement ................ 6-24
Liquide de frein, contrôle du niveau ...... 6-23
Liquide de refroidissement .................... 6-13
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-42
Phare, remplacement d’une ampoule ... 6-33
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-22
Pneus .................................................... 6-19
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-27
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-18RRalenti du moteur, contrôle ................... 6-18
U4C8F1F0.book Page 1 Saturday, June 9, 2007 12:23 PM
Page 103 of 106

INDEX
Remisage ............................................... 7-4
Réservoir de carburant, bouchon ......... 3-16
Rodage du moteur .................................. 5-3
Roue arrière.......................................... 6-41
Roue avant ........................................... 6-39
Roues ................................................... 6-21
Roulements de roue, contrôle .............. 6-30SSécurité.................................................. 1-1
Sélecteur .............................................. 3-15
Sélecteur, contrôle et lubrification ........ 6-28
Selles .................................................... 3-19
Soins....................................................... 7-1
Stationnement ........................................ 5-4TTémoin de changement de vitesse......... 3-7
Témoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-7
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-37
Vitesses, sélection .................................. 5-2
U4C8F1F0.book Page 2 Saturday, June 9, 2007 12:23 PM
Page 104 of 106
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
