2008 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

10-4
1
2
3
4
5
6
7
8
910
11

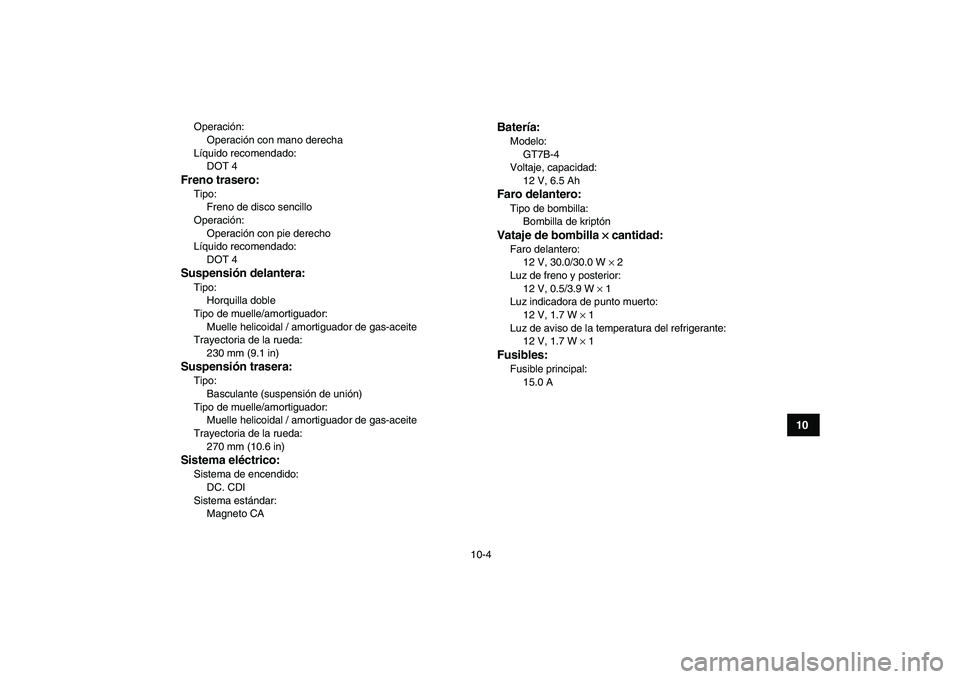

Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
230 mm (9.1 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
270 mm (10.6 in)
Sistema eléctrico:
Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT7B-4
Voltaje, capacidad:
12 V, 6.5 Ah
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×× × ×
cantidad:
Faro delantero:
12 V, 30.0/30.0 W
×
2
Luz de freno y posterior:
12 V, 0.5/3.9 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1
Luz de aviso de la temperatura del refrigerante:
12 V, 1.7 W
×
1

Fusibles:
Fusible principal:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

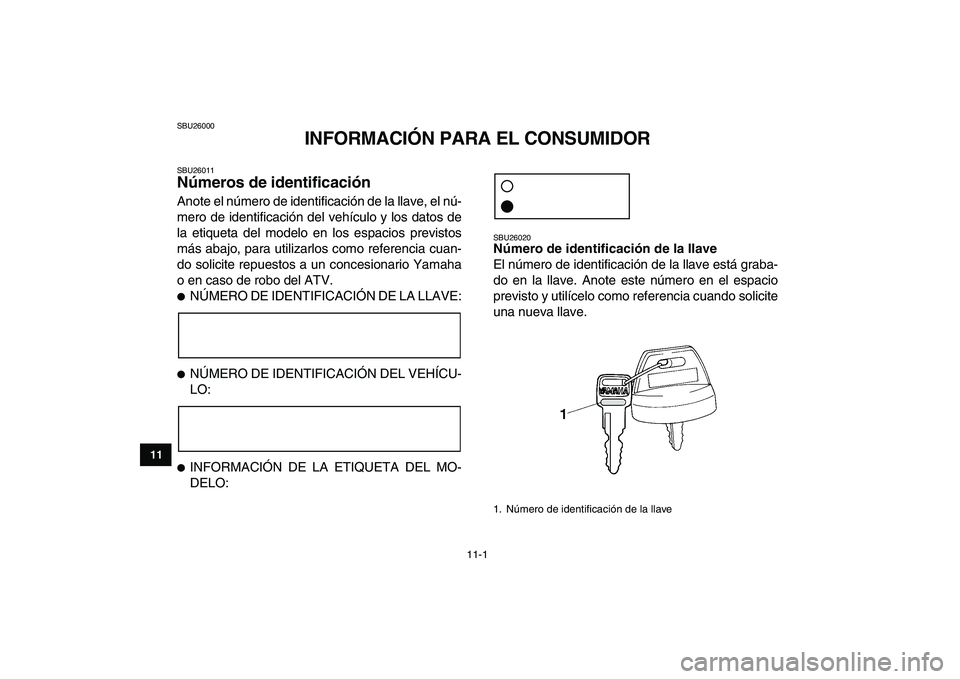

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.

NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:

INFORMACIÓN DE LA ETIQUETA DEL MO-
DELO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave

11-2
1
2
3
4
5
6
7
8
9
1011

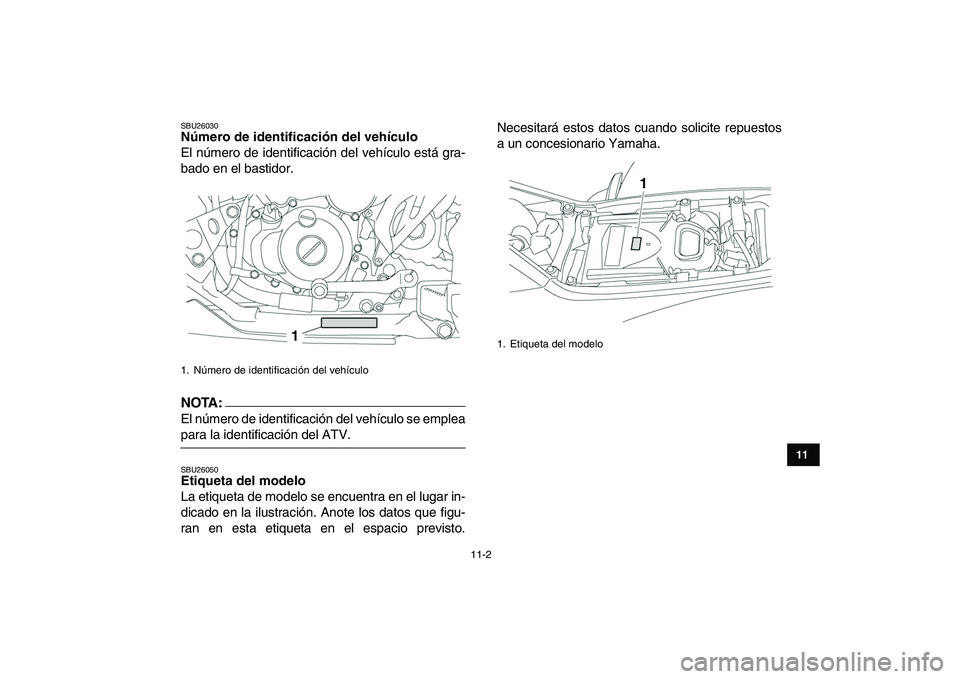

SBU26030
Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTA:

El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Etiqueta del modelo
1

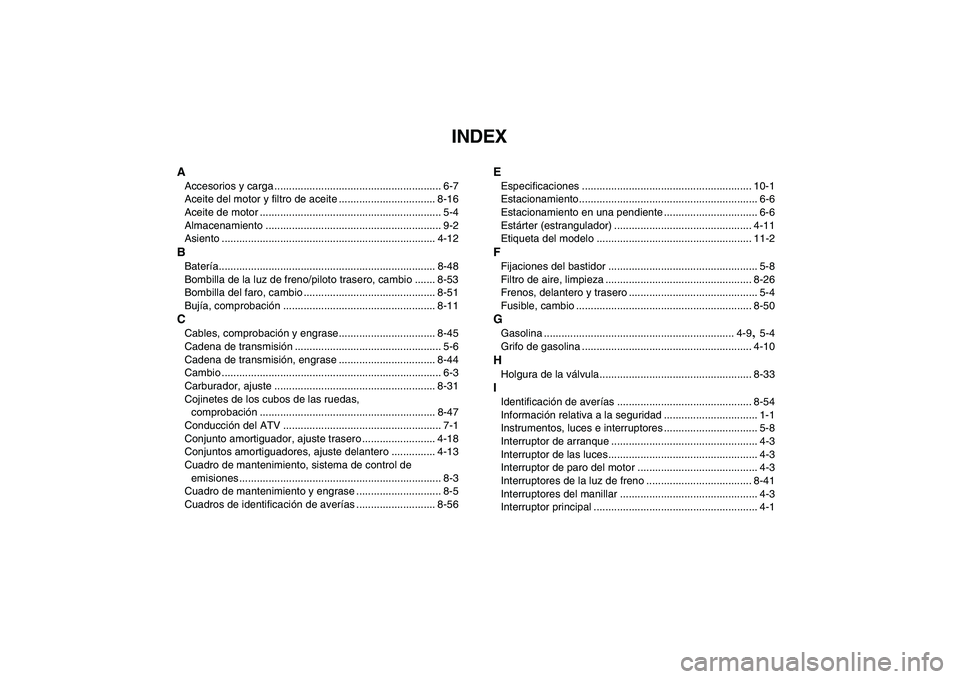

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-16
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12
B
Batería.......................................................................... 8-48
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-53
Bombilla del faro, cambio ............................................. 8-51
Bujía, comprobación .................................................... 8-11
C
Cables, comprobación y engrase................................. 8-45
Cadena de transmisión .................................................. 5-6
Cadena de transmisión, engrase ................................. 8-44
Cambio ........................................................................... 6-3
Carburador, ajuste ....................................................... 8-31
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-47
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-18
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-56
E
Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-26
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-50
G
Gasolina ................................................................. 4-9
,
5-4
Grifo de gasolina .......................................................... 4-10
H
Holgura de la válvula.................................................... 8-33
I
Identificación de averías .............................................. 8-54
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de las luces................................................... 4-3
Interruptor de paro del motor ......................................... 4-3
Interruptores de la luz de freno .................................... 8-41
Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1

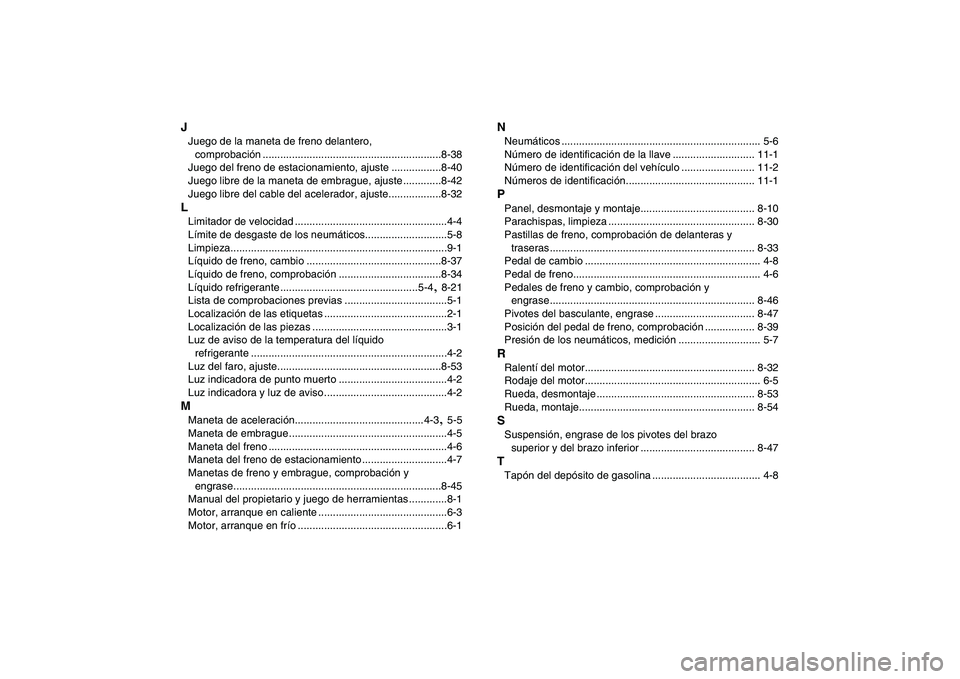

J
Juego de la maneta de freno delantero,
comprobación .............................................................8-38
Juego del freno de estacionamiento, ajuste .................8-40
Juego libre de la maneta de embrague, ajuste .............8-42
Juego libre del cable del acelerador, ajuste..................8-32
L
Limitador de velocidad ....................................................4-4
Límite de desgaste de los neumáticos............................5-8
Limpieza..........................................................................9-1
Líquido de freno, cambio ..............................................8-37
Líquido de freno, comprobación ...................................8-34
Líquido refrigerante ...............................................5-4
,
8-21
Lista de comprobaciones previas ...................................5-1
Localización de las etiquetas ..........................................2-1
Localización de las piezas ..............................................3-1
Luz de aviso de la temperatura del líquido
refrigerante ...................................................................4-2
Luz del faro, ajuste........................................................8-53
Luz indicadora de punto muerto .....................................4-2
Luz indicadora y luz de aviso ..........................................4-2
M
Maneta de aceleración............................................4-3
,
5-5
Maneta de embrague ......................................................4-5
Maneta del freno .............................................................4-6
Maneta del freno de estacionamiento .............................4-7
Manetas de freno y embrague, comprobación y
engrase.......................................................................8-45
Manual del propietario y juego de herramientas .............8-1
Motor, arranque en caliente ............................................6-3
Motor, arranque en frío ...................................................6-1
N
Neumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-2
Números de identificación............................................ 11-1
P
Panel, desmontaje y montaje....................................... 8-10
Parachispas, limpieza .................................................. 8-30
Pastillas de freno, comprobación de delanteras y
traseras...................................................................... 8-33
Pedal de cambio ............................................................ 4-8
Pedal de freno................................................................ 4-6
Pedales de freno y cambio, comprobación y
engrase...................................................................... 8-46
Pivotes del basculante, engrase .................................. 8-47
Posición del pedal de freno, comprobación ................. 8-39
Presión de los neumáticos, medición ............................ 5-7
R
Ralentí del motor.......................................................... 8-32
Rodaje del motor............................................................ 6-5
Rueda, desmontaje ...................................................... 8-53
Rueda, montaje............................................................ 8-54
S
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-47
T
Tapón del depósito de gasolina ..................................... 4-8

2007.04-0.8x1 !
(S)
YAMAHA MOTOR CO., LTD.
