2008 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

7-25
1
2
3
4
5
67
8
9
10
11

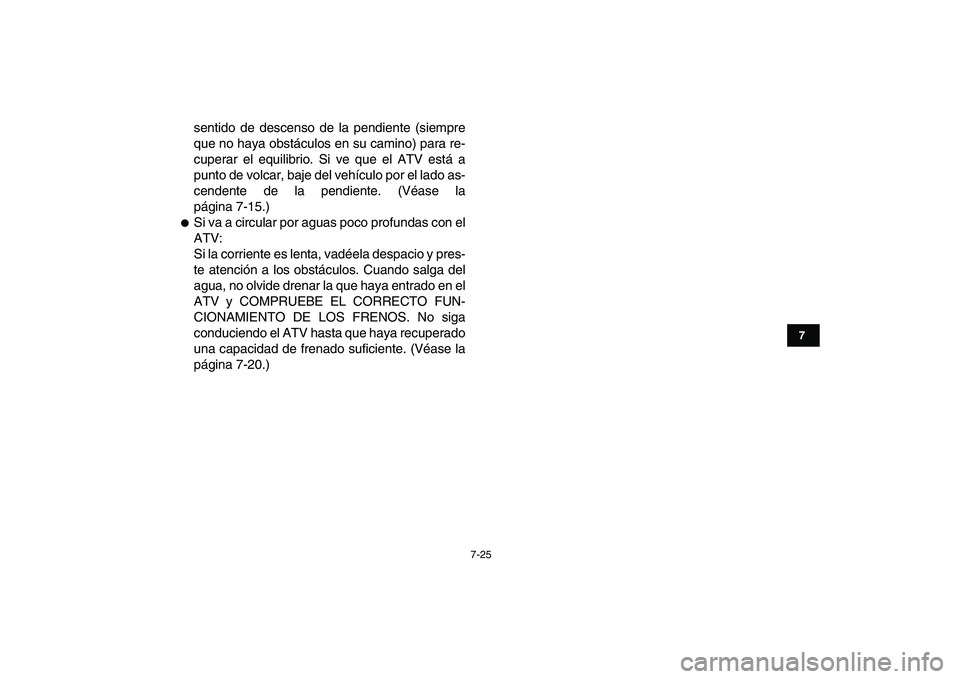

sentido de descenso de la pendiente (siempre
que no haya obstáculos en su camino) para re-
cuperar el equilibrio. Si ve que el ATV está a
punto de volcar, baje del vehículo por el lado as-
cendente de la pendiente. (Véase la
página 7-15.)

Si va a circular por aguas poco profundas con el
ATV:
Si la corriente es lenta, vadéela despacio y pres-
te atención a los obstáculos. Cuando salga del
agua, no olvide drenar la que haya entrado en el
ATV y COMPRUEBE EL CORRECTO FUN-
CIONAMIENTO DE LOS FRENOS. No siga
conduciendo el ATV hasta que haya recuperado
una capacidad de frenado suficiente. (Véase la
página 7-20.)

8-1
1
2
3
4
5
6
78
9
10
11

SBU28781

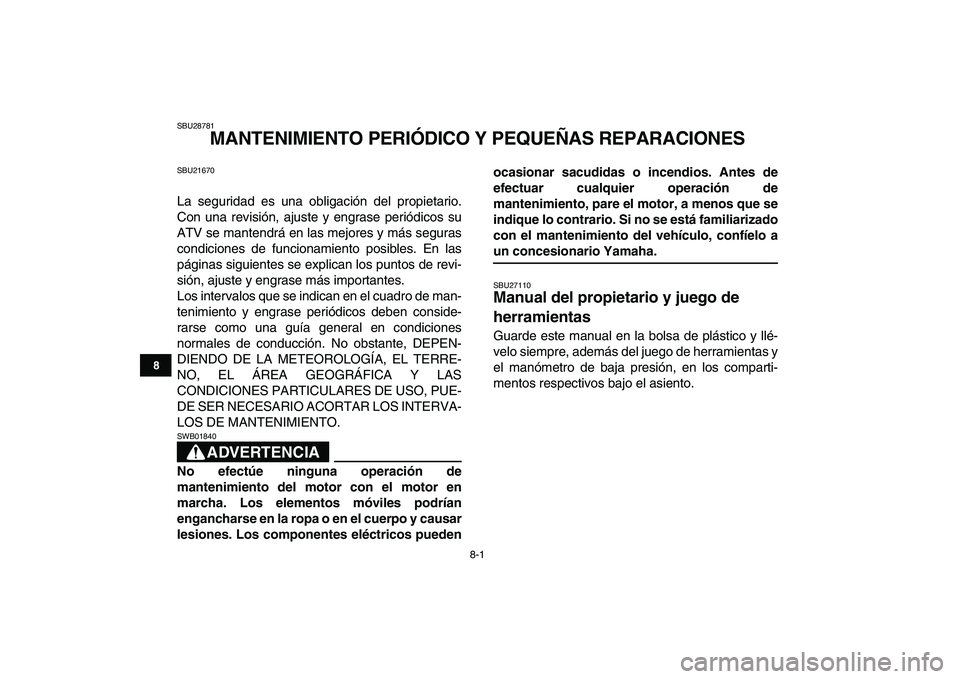

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SBU21670
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
ATV se mantendrá en las mejores y más seguras
condiciones de funcionamiento posibles. En las
páginas siguientes se explican los puntos de revi-
sión, ajuste y engrase más importantes.
Los intervalos que se indican en el cuadro de man-
tenimiento y engrase periódicos deben conside-
rarse como una guía general en condiciones
normales de conducción. No obstante, DEPEN-
DIENDO DE LA METEOROLOGÍA, EL TERRE-
NO, EL ÁREA GEOGRÁFICA Y LAS
CONDICIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS INTERVA-
LOS DE MANTENIMIENTO.
ADVERTENCIA

SWB01840
No efectúe ninguna operación de
mantenimiento del motor con el motor en
marcha. Los elementos móviles podrían
engancharse en la ropa o en el cuerpo y causar
lesiones. Los componentes eléctricos puedenocasionar sacudidas o incendios. Antes de
efectuar cualquier operación de
mantenimiento, pare el motor, a menos que se
indique lo contrario. Si no se está familiarizado
con el mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
SBU27110
Manual del propietario y juego de
herramientas
Guarde este manual en la bolsa de plástico y llé-
velo siempre, además del juego de herramientas y
el manómetro de baja presión, en los comparti-
mentos respectivos bajo el asiento.

8-2
1
2
3
4
5
6
78
9
10
11

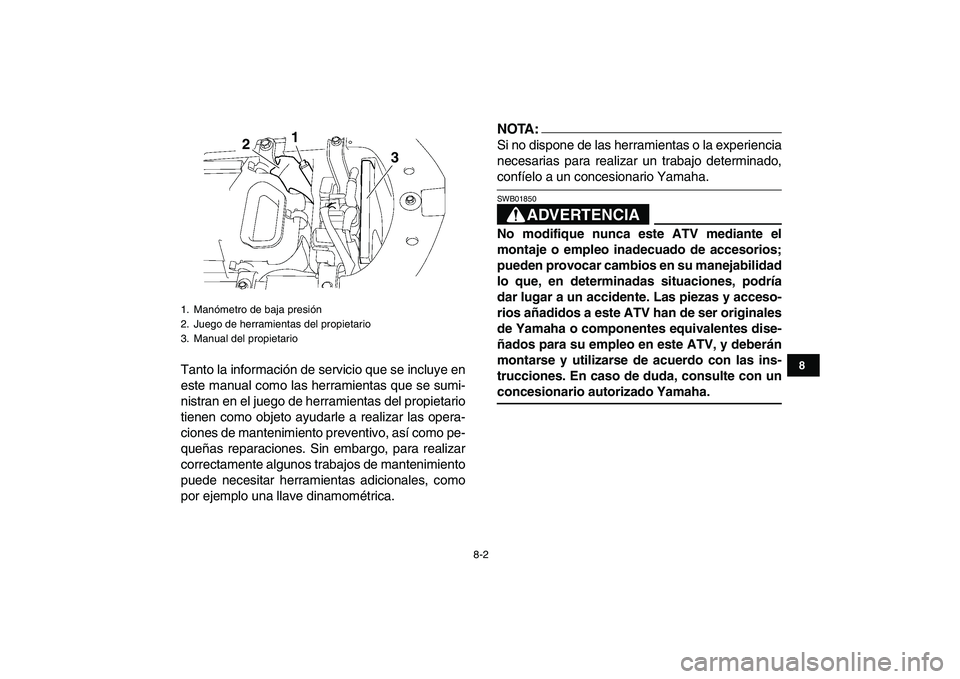

Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, así como pe-
queñas reparaciones. Sin embargo, para realizar
correctamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.NOTA:
Si no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,
confíelo a un concesionario Yamaha.
ADVERTENCIA

SWB01850
No modifique nunca este ATV mediante el
montaje o empleo inadecuado de accesorios;
pueden provocar cambios en su manejabilidad
lo que, en determinadas situaciones, podría
dar lugar a un accidente. Las piezas y acceso-
rios añadidos a este ATV han de ser originales
de Yamaha o componentes equivalentes dise-
ñados para su empleo en este ATV, y deberán
montarse y utilizarse de acuerdo con las ins-
trucciones. En caso de duda, consulte con un
concesionario autorizado Yamaha.
1. Manómetro de baja presión
2. Juego de herramientas del propietario
3. Manual del propietario
3 21

8-3
1
2
3
4
5
6
78
9
10
11

SBU21742

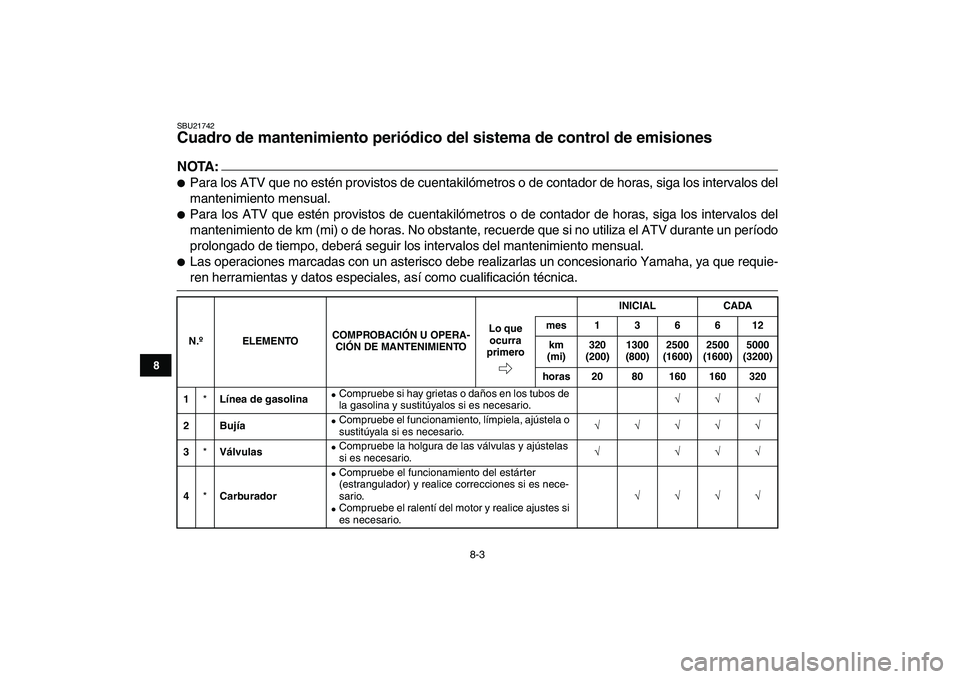

Cuadro de mantenimiento periódico del sistema de control de emisiones
NOTA:


Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.

Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.

Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica.
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 3201
*
Línea de gasolina


Compruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario.
√√√
2 Bujía

Compruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario.
√√√√√
3
*
Válvulas


Compruebe la holgura de las válvulas y ajústelas
si es necesario.
√ √√√
4
*
Carburador


Compruebe el funcionamiento del estárter
(estrangulador) y realice correcciones si es nece-
sario.

Compruebe el ralentí del motor y realice ajustes si
es necesario.
√√√√

8-4
1
2
3
4
5
6
78
9
10
11

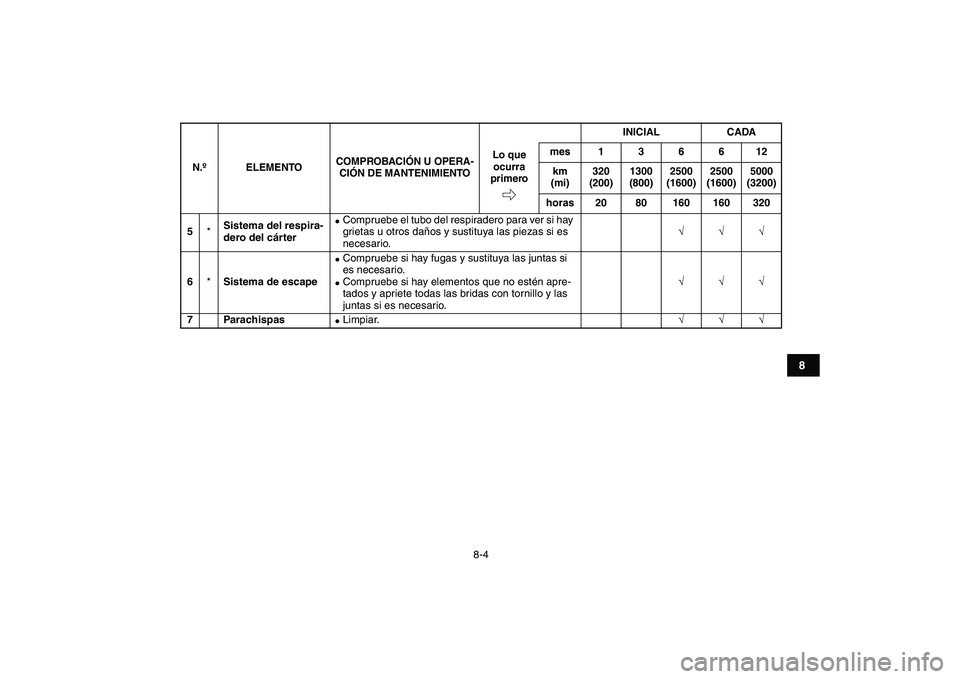

5
*
Sistema del respira-
dero del cárter

Compruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.
√√√
6
*
Sistema de escape

Compruebe si hay fugas y sustituya las juntas si
es necesario.

Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.
√√√
7 Parachispas

Limpiar.
√√√
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320

8-5
1
2
3
4
5
6
78
9
10
11

SBU21864
Cuadro general de mantenimiento y engrase
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 3201 Filtro de aire


Límpielo y sustitúyalo si es necesario.Cada 20 o 40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
2
*
Embrague

Compruebe el funcionamiento y realice ajustes si
es necesario.
√ √√√
3
*
Freno delantero


Compruebe el funcionamiento y realice correccio-
nes si es necesario.

Compruebe el nivel de líquido y el ATV por si
hubiera fugas. Solucione estos problemas si es
necesario.
√√√√√

Cambiar pastillas de freno.Siempre que lleguen al límite de des-
gaste
4
*
Freno trasero

Compruebe el funcionamiento y realice correccio-
nes si es necesario.

Compruebe el nivel de líquido y el ATV por si
hubiera fugas. Solucione estos problemas si es
necesario.
√√√√√

Cambiar pastillas de freno.Siempre que lleguen al límite de des-
gaste
5
*
Tubos de freno

Compruebe si hay grietas u otros daños y susti-
tuya las piezas si es necesario.
√√√√

Cambiar. Cada 4 años

8-6
1
2
3
4
5
6
78
9
10
11

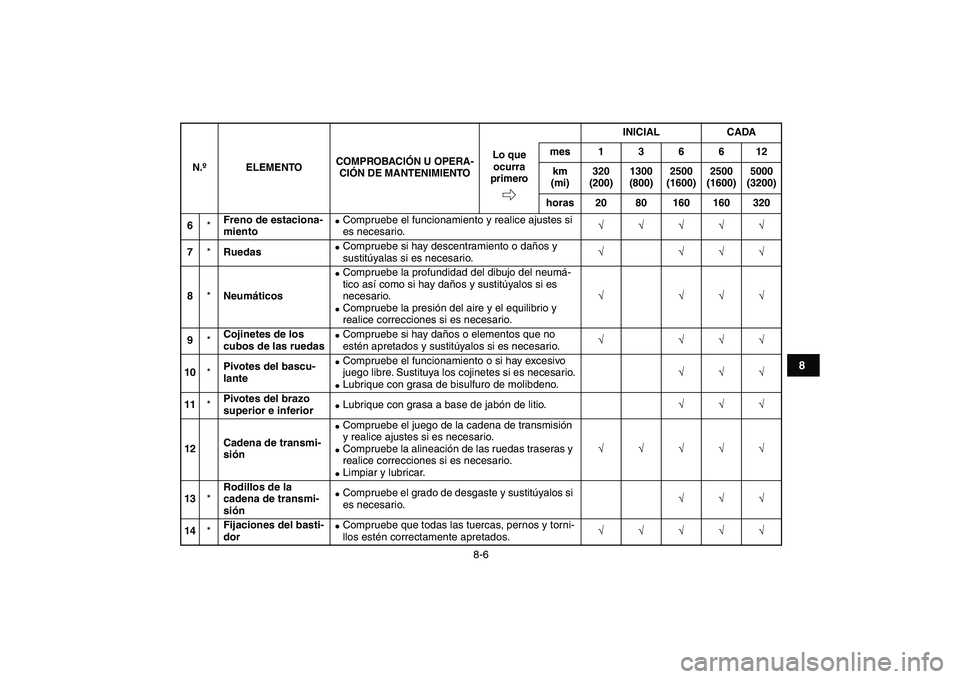

6
*
Freno de estaciona-
miento

Compruebe el funcionamiento y realice ajustes si
es necesario.
√√√√√
7
*
Ruedas

Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario.
√ √√√
8
*
Neumáticos

Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es
necesario.

Compruebe la presión del aire y el equilibrio y
realice correcciones si es necesario.
√ √√√
9
*
Cojinetes de los
cubos de las ruedas


Compruebe si hay daños o elementos que no
estén apretados y sustitúyalos si es necesario.
√ √√√
10
*
Pivotes del bascu-
lante


Compruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesario.

Lubrique con grasa de bisulfuro de molibdeno.
√√√
11
*
Pivotes del brazo
superior e inferior


Lubrique con grasa a base de jabón de litio.
√√√
12Cadena de transmi-
sión

Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.

Compruebe la alineación de las ruedas traseras y
realice correcciones si es necesario.

Limpiar y lubricar.
√√√√√
13
*
Rodillos de la
cadena de transmi-
sión


Compruebe el grado de desgaste y sustitúyalos si
es necesario.
√√√
14
*
Fijaciones del basti-
dor


Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.
√√√√√
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320

8-7
1
2
3
4
5
6
78
9
10
11

15
*
Conjuntos amorti-
guadores

Compruebe el funcionamiento y realice correccio-
nes si es necesario.

Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.
√√√
16
*
Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión trasera


Compruebe el funcionamiento y realice correccio-
nes si es necesario.

Lubrique con grasa a base de jabón de litio.
√√√√
17
*
Eje de la dirección


Lubrique con grasa a base de jabón de litio.
√√√
18
*
Dirección


Compruebe el funcionamiento y repare o susti-
tuya las piezas en caso de daños.

Compruebe la convergencia y realice ajustes si es
necesario.
√√√√√
19
*
Montura del motor

Compruebe si hay grietas u otros daños y susti-
tuya las piezas si es necesario.
√√√
20 Aceite de motor

Cambiar.

Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.
√ √√√
21Filtro de aceite del
motor

Limpie o sustituya las piezas si es necesario.
√√√
22Sistema de refrige-
ración

Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.
√√√√√

Cambie el refrigerante. Cada 2 años
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320
