2008 YAMAHA YBR125 Betriebsanleitungen (in German)

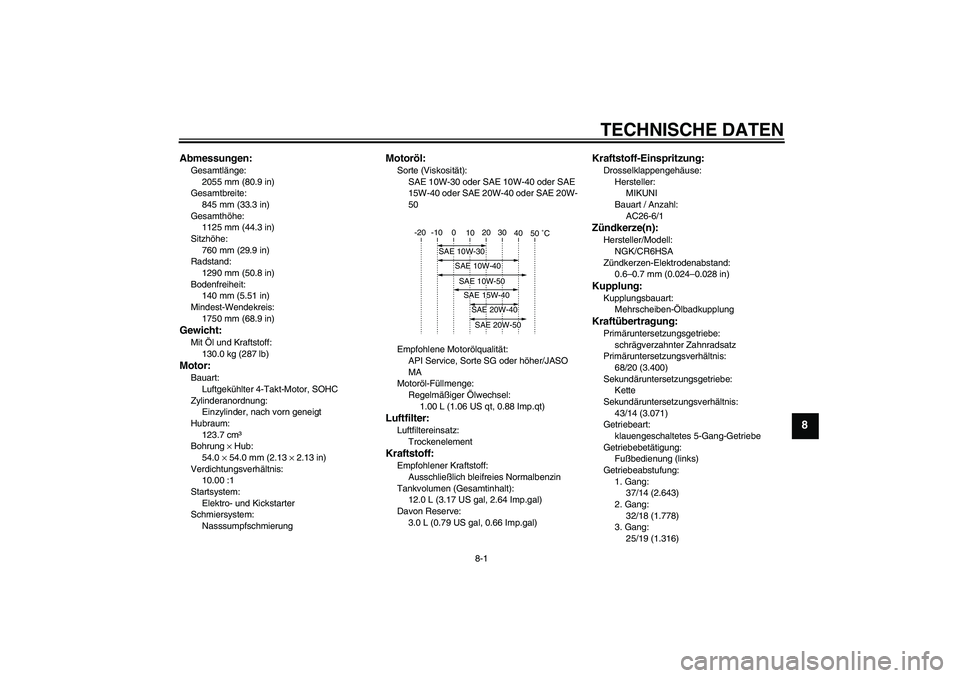

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2055 mm (80.9 in)
Gesamtbreite:
845 mm (33.3 in)
Gesamthöhe:
1125 mm (44.3 in)
Sitzhöhe:
760 mm (29.9 in)
Radstand:
1290 mm (50.8 in)
Bodenfreiheit:
140 mm (5.51 in)
Mindest-Wendekreis:
1750 mm (68.9 in)Gewicht:Mit Öl und Kraftstoff:
130.0 kg (287 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
123.7 cm³
Bohrung × Hub:
54.0 × 54.0 mm (2.13 × 2.13 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.00 L (1.06 US qt, 0.88 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
12.0 L (3.17 US gal, 2.64 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
AC26-6/1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
68/20 (3.400)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
43/14 (3.071)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.643)
2. Gang:
32/18 (1.778)
3. Gang:
25/19 (1.316)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U27SG0G0.book Page 1 Thursday, February 21, 2008 11:29 AM

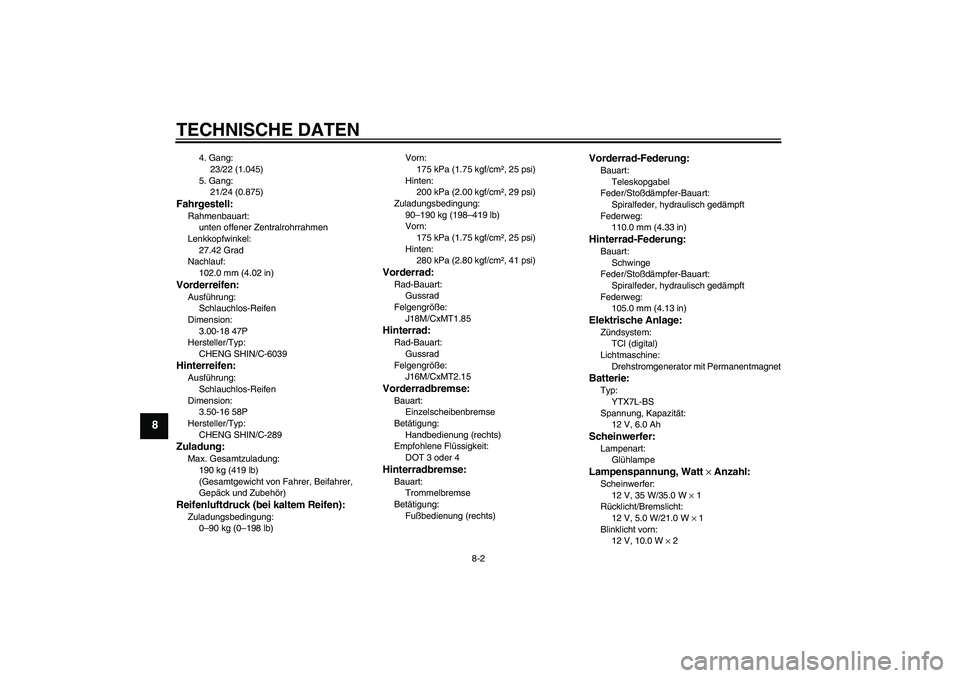

TECHNISCHE DATEN
8-2
8
4. Gang:
23/22 (1.045)
5. Gang:
21/24 (0.875)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
27.42 Grad
Nachlauf:
102.0 mm (4.02 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
3.00-18 47P
Hersteller/Typ:
CHENG SHIN/C-6039Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
3.50-16 58P
Hersteller/Typ:
CHENG SHIN/C-289Zuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
J18M/CxMT1.85Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
J16M/CxMT2.15Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 3 oder 4Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110.0 mm (4.33 in)Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
105.0 mm (4.13 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTX7L-BS
Spannung, Kapazität:
12 V, 6.0 AhScheinwerfer:Lampenart:
GlühlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 35 W/35.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
U27SG0G0.book Page 2 Wednesday, February 27, 2008 2:44 PM

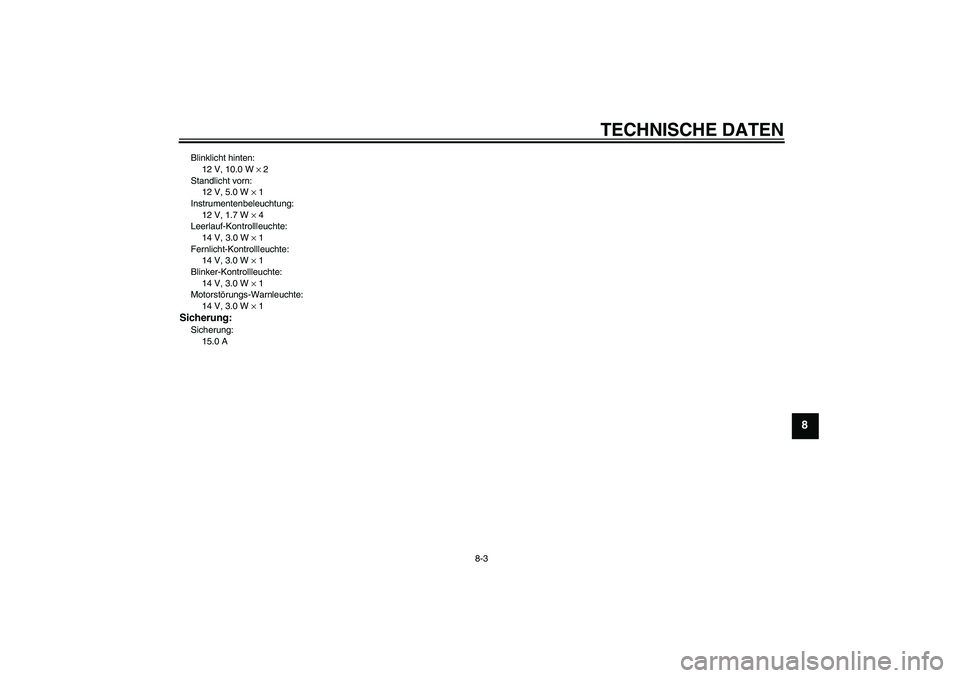

TECHNISCHE DATEN
8-3
8
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
12 V, 1.7 W × 4
Leerlauf-Kontrollleuchte:
14 V, 3.0 W × 1
Fernlicht-Kontrollleuchte:
14 V, 3.0 W × 1
Blinker-Kontrollleuchte:
14 V, 3.0 W × 1
Motorstörungs-Warnleuchte:
14 V, 3.0 W × 1Sicherung:Sicherung:
15.0 A
U27SG0G0.book Page 3 Thursday, February 21, 2008 11:29 AM

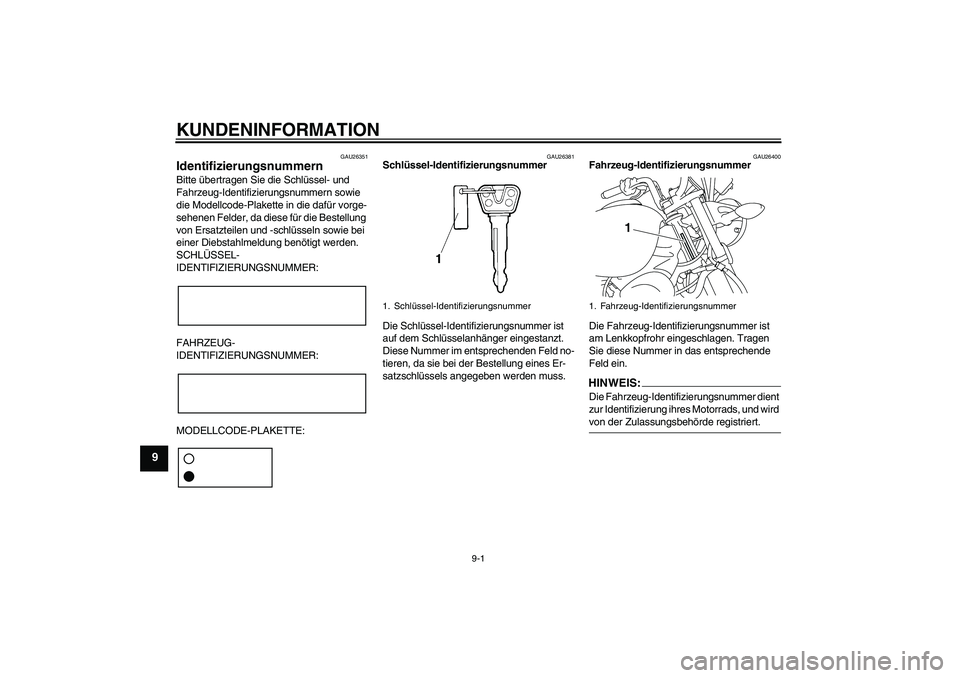

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
1
U27SG0G0.book Page 1 Thursday, February 21, 2008 11:29 AM

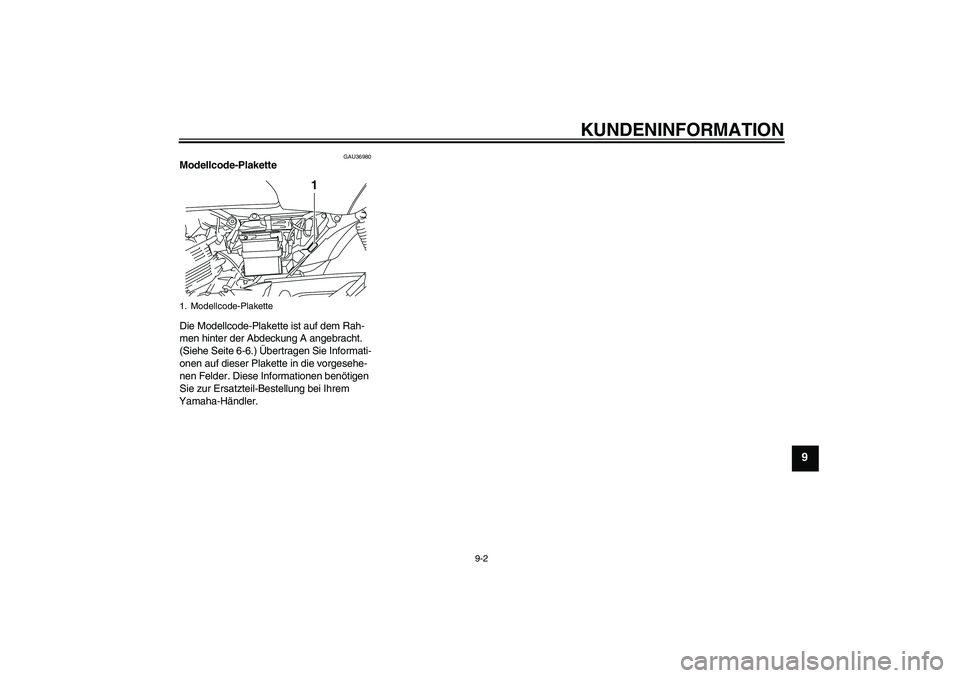

KUNDENINFORMATION
9-2
9
GAU36980
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung A angebracht.
(Siehe Seite 6-6.) Übertragen Sie Informati-
onen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
1
U27SG0G0.book Page 2 Thursday, February 21, 2008 11:29 AM

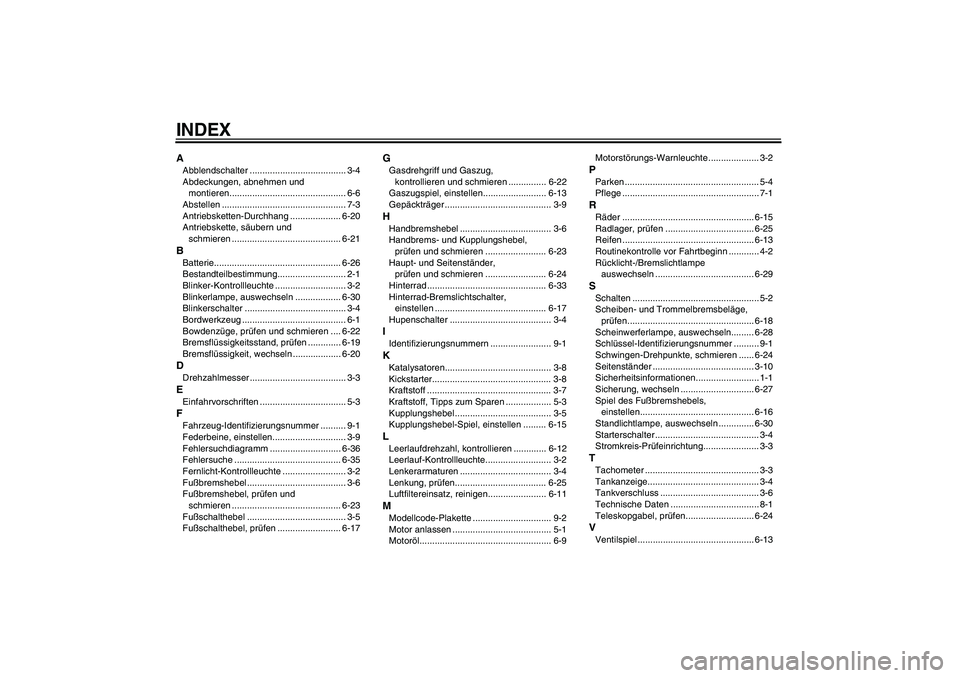

INDEXAAbblendschalter ...................................... 3-4
Abdeckungen, abnehmen und
montieren.............................................. 6-6
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-20
Antriebskette, säubern und
schmieren ........................................... 6-21BBatterie.................................................. 6-26
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............. 6-19
Bremsflüssigkeit, wechseln ................... 6-20DDrehzahlmesser ...................................... 3-3EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen............................. 3-9
Fehlersuchdiagramm ............................ 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ....................................... 3-6
Fußbremshebel, prüfen und
schmieren ........................................... 6-23
Fußschalthebel ....................................... 3-5
Fußschalthebel, prüfen ......................... 6-17
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-22
Gaszugspiel, einstellen......................... 6-13
Gepäckträger .......................................... 3-9HHandbremshebel .................................... 3-6
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Haupt- und Seitenständer,
prüfen und schmieren ........................ 6-24
Hinterrad ............................................... 6-33
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-17
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKatalysatoren.......................................... 3-8
Kickstarter............................................... 3-8
Kraftstoff ................................................. 3-7
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ...................................... 3-5
Kupplungshebel-Spiel, einstellen ......... 6-15LLeerlaufdrehzahl, kontrollieren ............. 6-12
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-4
Lenkung, prüfen.................................... 6-25
Luftfiltereinsatz, reinigen....................... 6-11MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl.................................................... 6-9Motorstörungs-Warnleuchte .................... 3-2
PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-25
Reifen .................................................... 6-13
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-29SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-18
Scheinwerferlampe, auswechseln......... 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer ........................................ 3-10
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-27
Spiel des Fußbremshebels,
einstellen............................................. 6-16
Standlichtlampe, auswechseln .............. 6-30
Starterschalter ......................................... 3-4
Stromkreis-Prüfeinrichtung...................... 3-3TTachometer ............................................. 3-3
Tankanzeige............................................ 3-4
Tankverschluss ....................................... 3-6
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-24VVentilspiel .............................................. 6-13
U27SG0G0.book Page 1 Thursday, February 21, 2008 11:29 AM

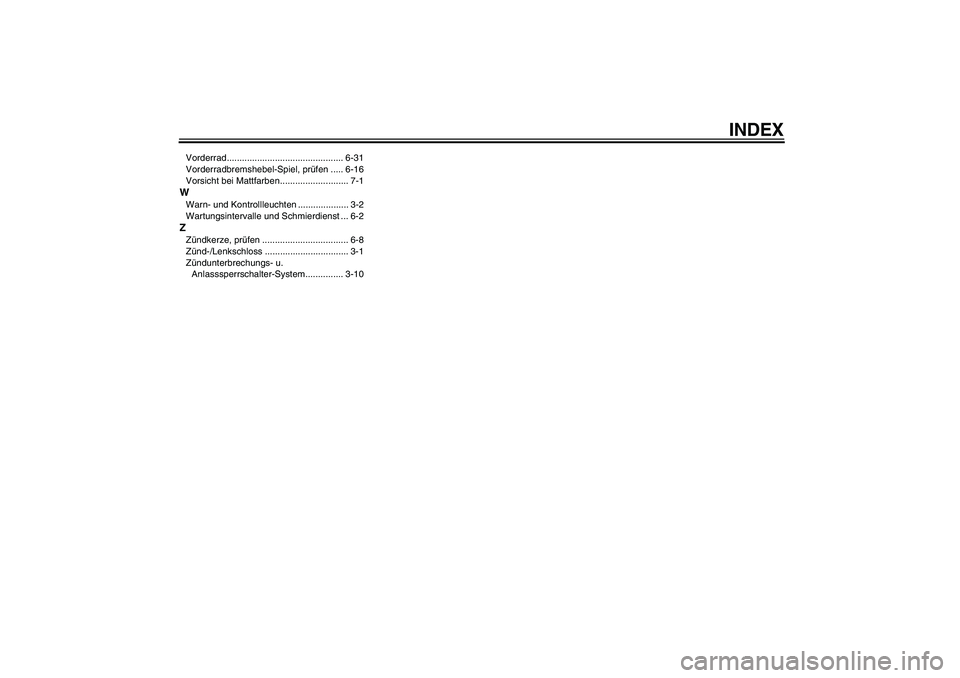

INDEX
Vorderrad.............................................. 6-31
Vorderradbremshebel-Spiel, prüfen ..... 6-16
Vorsicht bei Mattfarben........................... 7-1WWarn- und Kontrollleuchten .................... 3-2
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerze, prüfen .................................. 6-8
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-10
U27SG0G0.book Page 2 Thursday, February 21, 2008 11:29 AM
