2008 YAMAHA XV1900A Manual de utilização (in Portuguese)

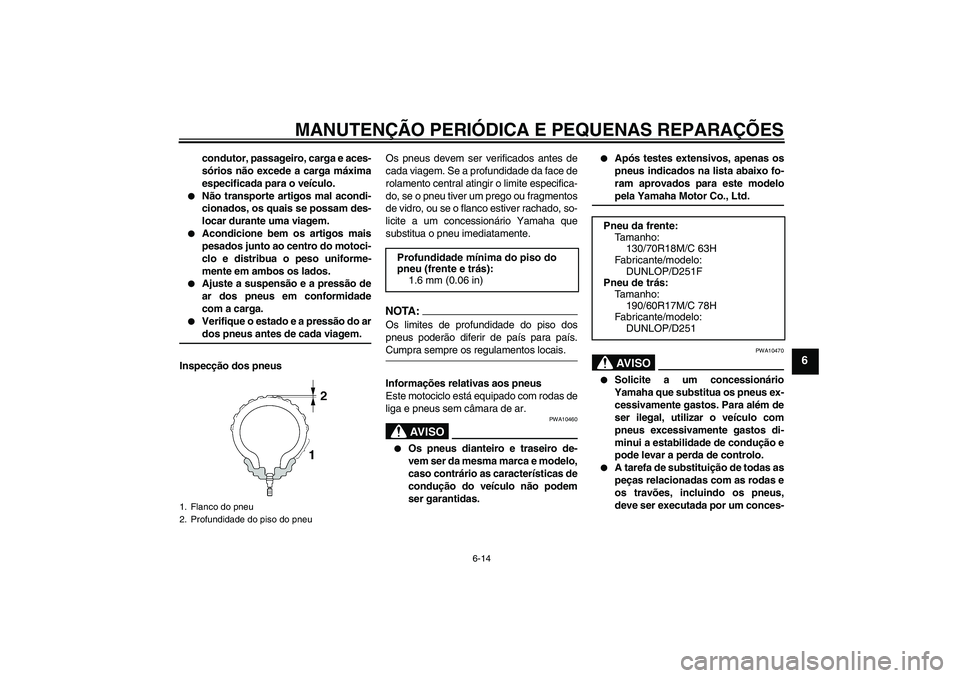

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Inspecção dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar.
AV I S O
PWA10460


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd.AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
130/70R18M/C 63H
Fabricante/modelo:
DUNLOP/D251F
Pneu de trás:
Tamanho:
190/60R17M/C 78H
Fabricante/modelo:
DUNLOP/D251
U5C4P2P0.book Page 14 Monday, September 10, 2007 10:09 AM

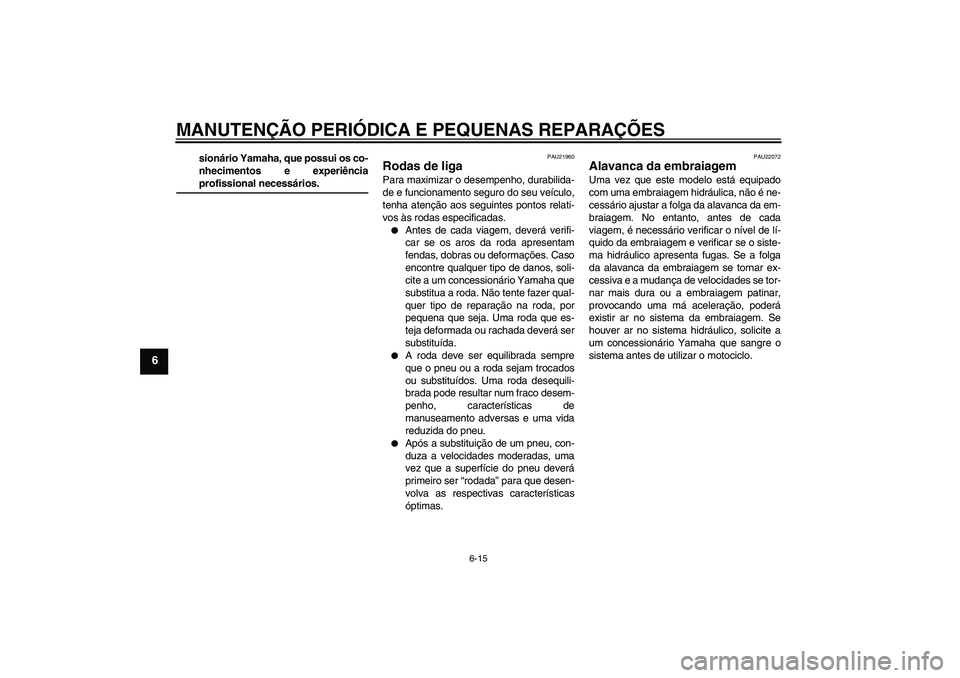

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22072
Alavanca da embraiagem Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. No entanto, antes de cada
viagem, é necessário verificar o nível de lí-
quido da embraiagem e verificar se o siste-
ma hidráulico apresenta fugas. Se a folga
da alavanca da embraiagem se tornar ex-
cessiva e a mudança de velocidades se tor-
nar mais dura ou a embraiagem patinar,
provocando uma má aceleração, poderá
existir ar no sistema da embraiagem. Se
houver ar no sistema hidráulico, solicite a
um concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo.
U5C4P2P0.book Page 15 Monday, September 10, 2007 10:09 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU22270
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se acen-
da mais cedo, rode a porca ajustadora na
direcção (a). Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção (b).
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Espessura do revestimento
U5C4P2P0.book Page 16 Monday, September 10, 2007 10:09 AM

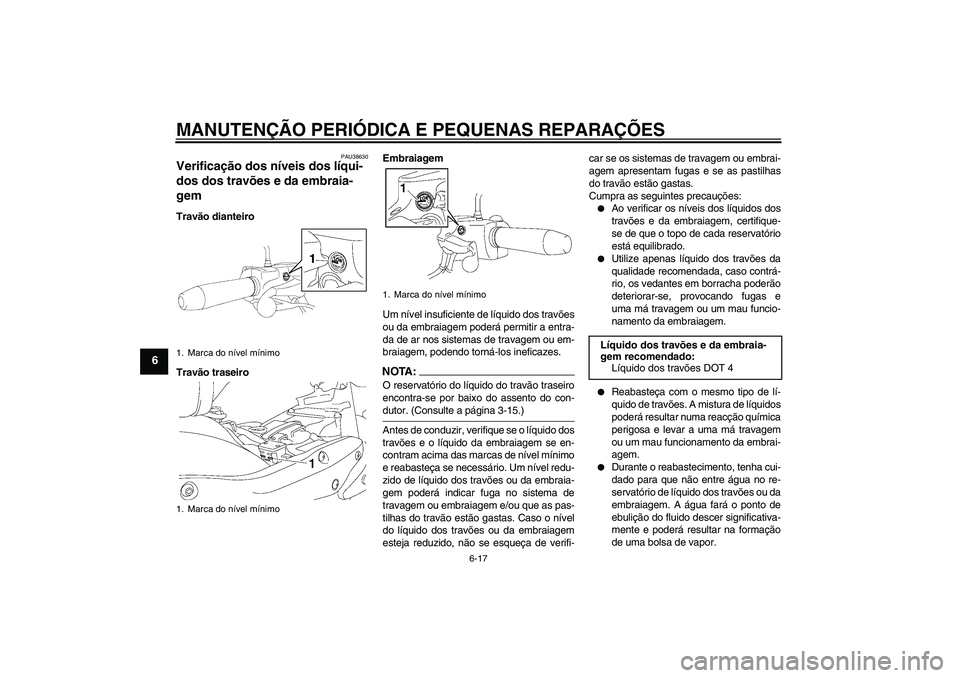

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU38630
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem Travão dianteiro
Travão traseiroEmbraiagem
Um nível insuficiente de líquido dos travões
ou da embraiagem poderá permitir a entra-
da de ar nos sistemas de travagem ou em-
braiagem, podendo torná-los ineficazes.
NOTA :
O reservatório do líquido do travão traseiro
encontra-se por baixo do assento do con-dutor. (Consulte a página 3-15.)
Antes de conduzir, verifique se o líquido dos
travões e o líquido da embraiagem se en-
contram acima das marcas de nível mínimo
e reabasteça se necessário. Um nível redu-
zido de líquido dos travões ou da embraia-
gem poderá indicar fuga no sistema de
travagem ou embraiagem e/ou que as pas-
tilhas do travão estão gastas. Caso o nível
do líquido dos travões ou da embraiagem
esteja reduzido, não se esqueça de verifi-car se os sistemas de travagem ou embrai-
agem apresentam fugas e se as pastilhas
do travão estão gastas.
Cumpra as seguintes precauções:


Ao verificar os níveis dos líquidos dos
travões e da embraiagem, certifique-
se de que o topo de cada reservatório
está equilibrado.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem
ou um mau funcionamento da embrai-
agem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões ou da
embraiagem. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.
1. Marca do nível mínimo
1. Marca do nível mínimo
1. Marca do nível mínimo
Líquido dos travões e da embraia-
gem recomendado:
Líquido dos travões DOT 4
U5C4P2P0.book Page 17 Monday, September 10, 2007 10:09 AM

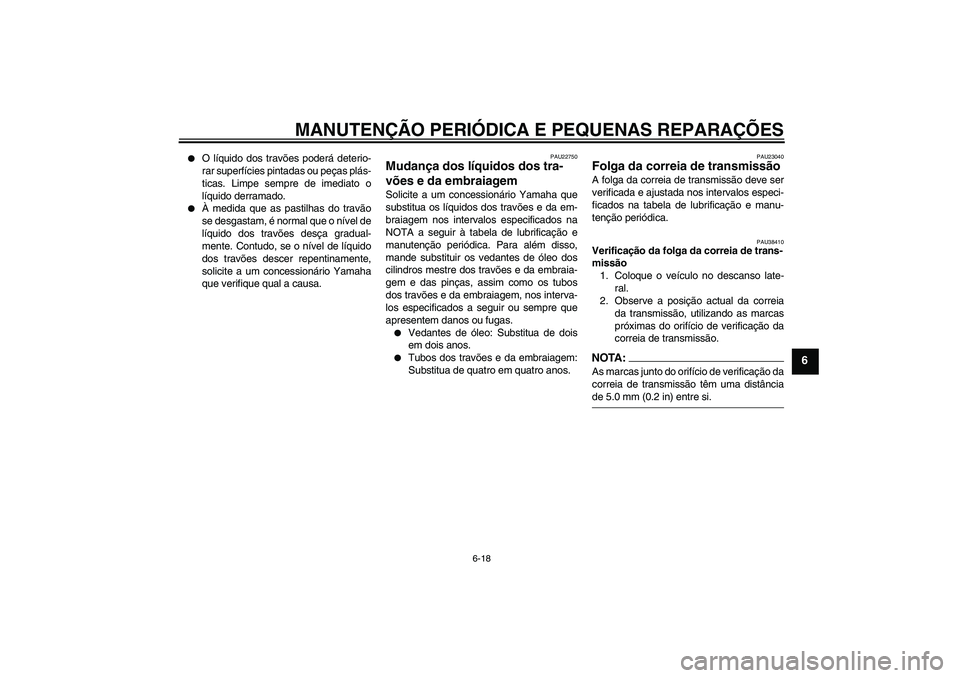

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22750
Mudança dos líquidos dos tra-
vões e da embraiagem Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
NOTA a seguir à tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre dos travões e da embraia-
gem e das pinças, assim como os tubos
dos travões e da embraiagem, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
PAU23040
Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38410
Verificação da folga da correia de trans-
missão
1. Coloque o veículo no descanso late-
ral.
2. Observe a posição actual da correia
da transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTA :
As marcas junto do orifício de verificação da
correia de transmissão têm uma distânciade 5.0 mm (0.2 in) entre si.
U5C4P2P0.book Page 18 Monday, September 10, 2007 10:09 AM

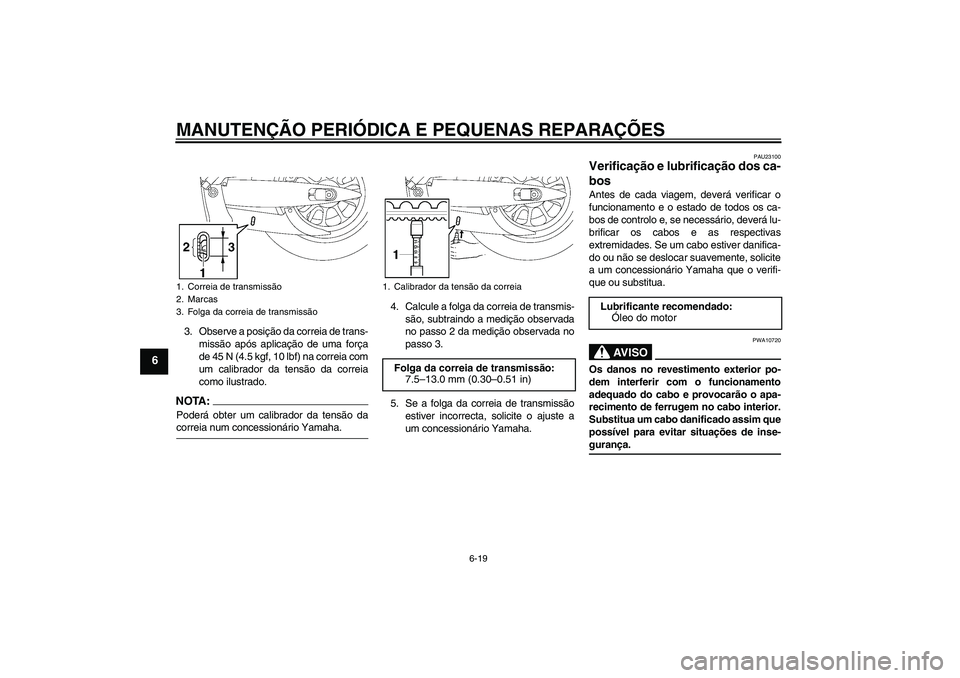

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
3. Observe a posição da correia de trans-
missão após aplicação de uma força
de 45 N (4.5 kgf, 10 lbf) na correia com
um calibrador da tensão da correia
como ilustrado.NOTA:Poderá obter um calibrador da tensão dacorreia num concessionário Yamaha.4. Calcule a folga da correia de transmis-
são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão
estiver incorrecta, solicite o ajuste a
um concessionário Yamaha.
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
1. Correia de transmissão
2. Marcas
3. Folga da correia de transmissão
1. Calibrador da tensão da correiaFolga da correia de transmissão:
7.5–13.0 mm (0.30–0.51 in)
Lubrificante recomendado:
Óleo do motor
U5C4P2P0.book Page 19 Monday, September 10, 2007 10:09 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU44271
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U5C4P2P0.book Page 20 Monday, September 10, 2007 10:09 AM

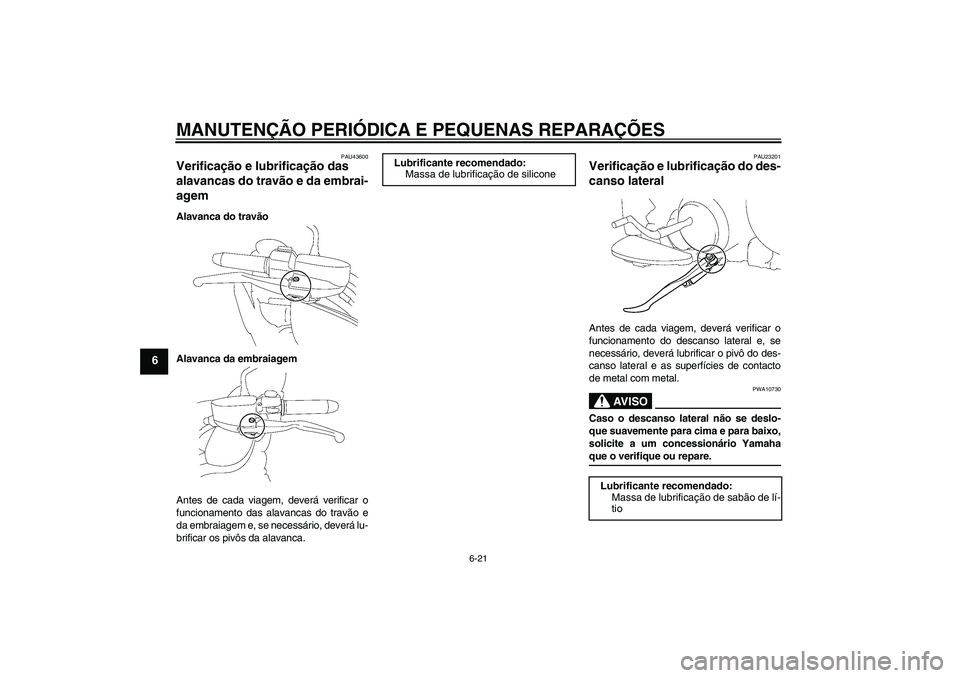

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU43600
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23201
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10730
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamahaque o verifique ou repare.
Lubrificante recomendado:
Massa de lubrificação de silicone
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U5C4P2P0.book Page 21 Monday, September 10, 2007 10:09 AM
