2008 YAMAHA XV1900A Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em“” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em“” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO:
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU44600
Interruptor “SELECT”
Este interruptor é utilizado para executar
selecções no conta-quilómetros, no conta-
dor de percurso, para acertar o relógio e
para regular o modo de luminosidade do
módulo do contador multifuncional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-5 para obter informações
detalhadas.
U5C4P2P0.book Page 11 Monday, September 10, 2007 10:09 AM

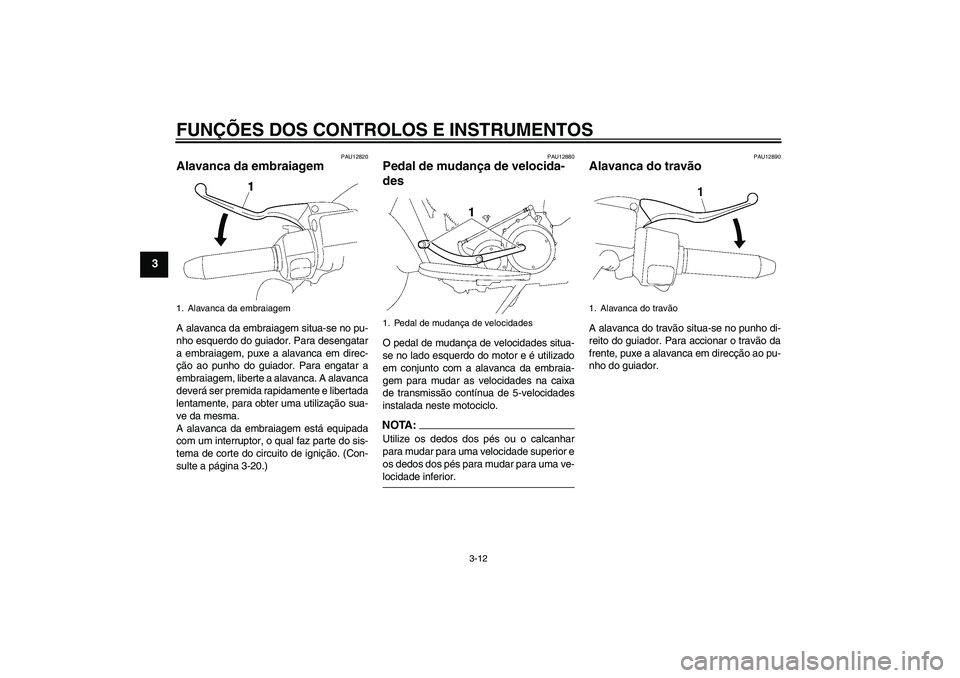

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-20.)
PAU12880
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.NOTA:Utilize os dedos dos pés ou o calcanhar
para mudar para uma velocidade superior e
os dedos dos pés para mudar para uma ve-locidade inferior.
PAU12890
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1. Alavanca do travão
U5C4P2P0.book Page 12 Monday, September 10, 2007 10:09 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13120
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
Abra a cobertura da fechadura, introduza a
chave na fechadura e rode-a 1/4 de volta no
sentido dos ponteiros do relógio. A fecha-
dura abrir-se-á e a tampa do depósito de
combustível pode ser removida.Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca“” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA :
A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA10130
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-talada antes de conduzir o motociclo.
1. Pedal do travão
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Marca“”
3. Desbloquear.
4. Fecho.
U5C4P2P0.book Page 13 Monday, September 10, 2007 10:09 AM

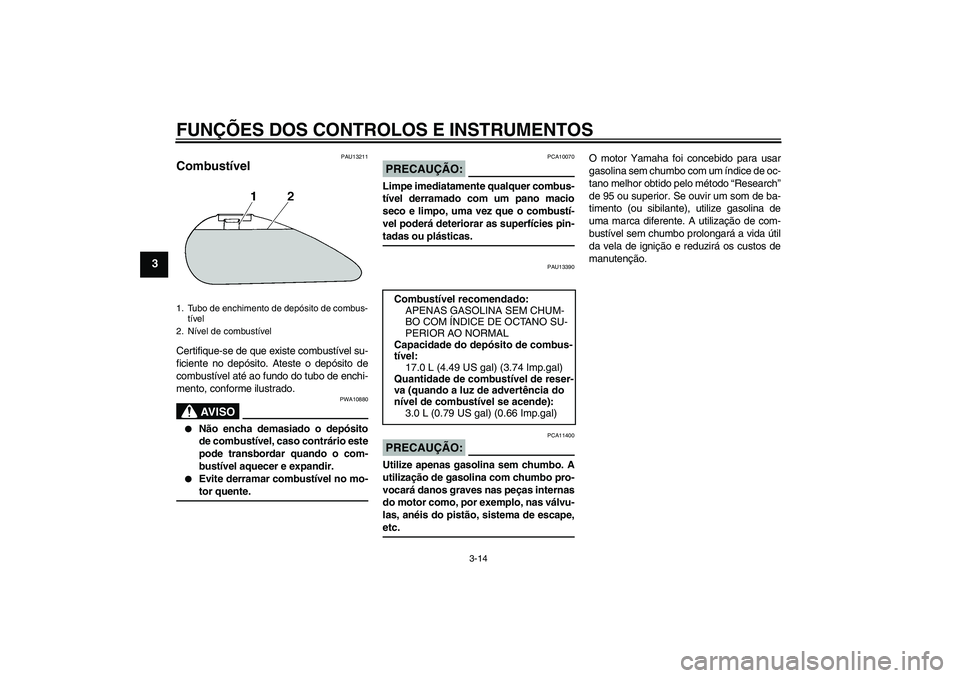

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU13211
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AV I S O
PWA10880


Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-tor quente.
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13390
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
3.0 L (0.79 US gal) (0.66 Imp.gal)
U5C4P2P0.book Page 14 Monday, September 10, 2007 10:09 AM

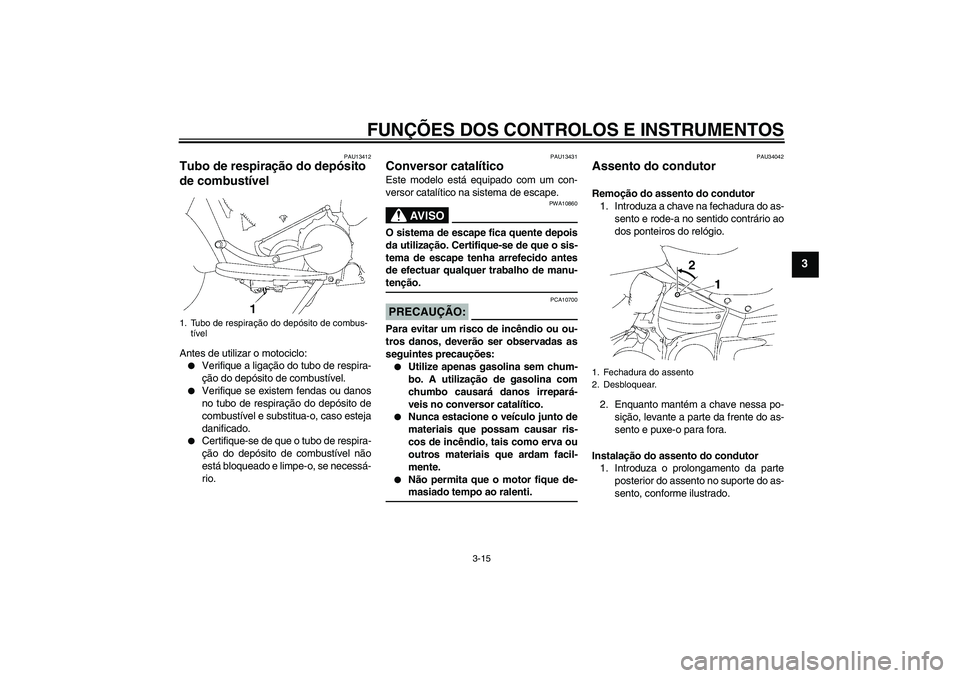

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU13412
Tubo de respiração do depósito
de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.


Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o, caso esteja
danificado.


Certifique-se de que o tubo de respira-
ção do depósito de combustível não
está bloqueado e limpe-o, se necessá-
rio.
PAU13431
Conversor catalítico Este modelo está equipado com um con-
versor catalítico na sistema de escape.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização. Certifique-se de que o sis-
tema de escape tenha arrefecido antes
de efectuar qualquer trabalho de manu-tenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.


Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.


Não permita que o motor fique de-masiado tempo ao ralenti.
PAU34042
Assento do condutor Remoção do assento do condutor
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Enquanto mantém a chave nessa po-
sição, levante a parte da frente do as-
sento e puxe-o para fora.
Instalação do assento do condutor
1. Introduza o prolongamento da parte
posterior do assento no suporte do as-
sento, conforme ilustrado.
1. Tubo de respiração do depósito de combus-
tível
1. Fechadura do assento
2. Desbloquear.
U5C4P2P0.book Page 15 Monday, September 10, 2007 10:09 AM

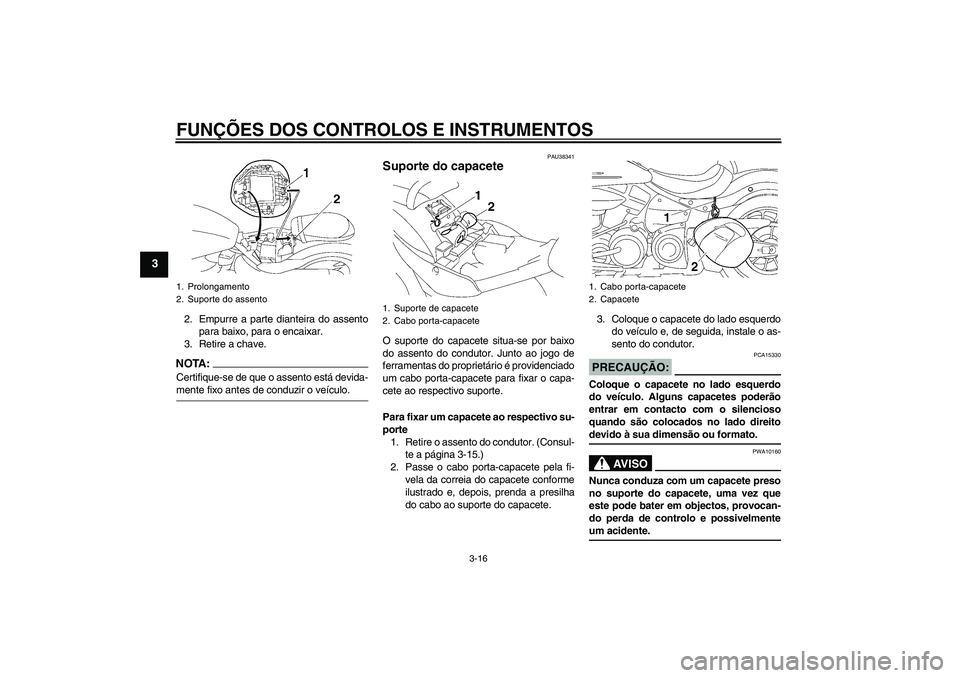

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
2. Empurre a parte dianteira do assento
para baixo, para o encaixar.
3. Retire a chave.NOTA:Certifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
PAU38341
Suporte do capacete O suporte do capacete situa-se por baixo
do assento do condutor. Junto ao jogo de
ferramentas do proprietário é providenciado
um cabo porta-capacete para fixar o capa-
cete ao respectivo suporte.
Para fixar um capacete ao respectivo su-
porte
1. Retire o assento do condutor. (Consul-
te a página 3-15.)
2. Passe o cabo porta-capacete pela fi-
vela da correia do capacete conforme
ilustrado e, depois, prenda a presilha
do cabo ao suporte do capacete.3. Coloque o capacete do lado esquerdo
do veículo e, de seguida, instale o as-
sento do condutor.
PRECAUÇÃO:
PCA15330
Coloque o capacete no lado esquerdo
do veículo. Alguns capacetes poderão
entrar em contacto com o silencioso
quando são colocados no lado direitodevido à sua dimensão ou formato.
AV I S O
PWA10160
Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmenteum acidente.
1. Prolongamento
2. Suporte do assento
1. Suporte de capacete
2. Cabo porta-capacete
1. Cabo porta-capacete
2. Capacete
U5C4P2P0.book Page 16 Monday, September 10, 2007 10:09 AM

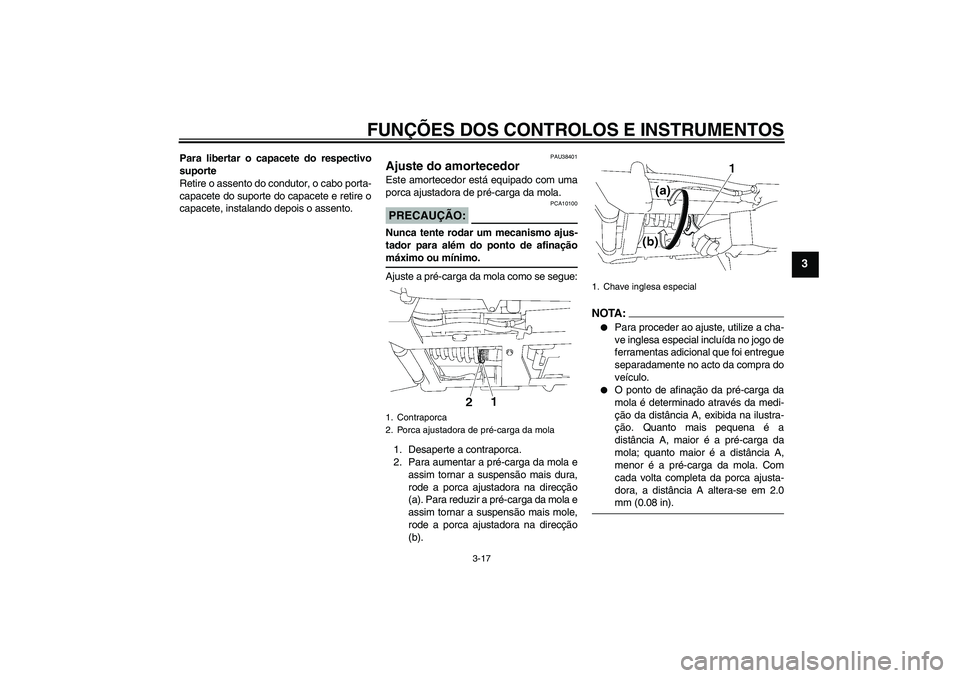

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
Para libertar o capacete do respectivo
suporte
Retire o assento do condutor, o cabo porta-
capacete do suporte do capacete e retire o
capacete, instalando depois o assento.
PAU38401
Ajuste do amortecedor Este amortecedor está equipado com uma
porca ajustadora de pré-carga da mola.PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Ajuste a pré-carga da mola como se segue:
1. Desaperte a contraporca.
2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode a porca ajustadora na direcção
(a). Para reduzir a pré-carga da mola e
assim tornar a suspensão mais mole,
rode a porca ajustadora na direcção
(b).
NOTA :

Para proceder ao ajuste, utilize a cha-
ve inglesa especial incluída no jogo de
ferramentas adicional que foi entregue
separadamente no acto da compra do
veículo.

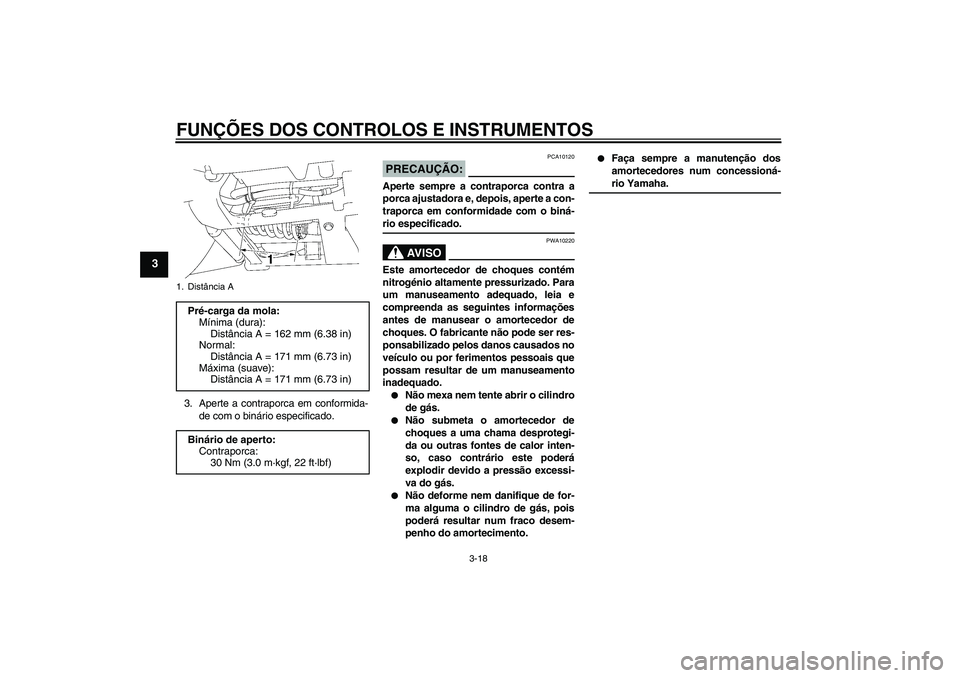

O ponto de afinação da pré-carga da
mola é determinado através da medi-
ção da distância A, exibida na ilustra-
ção. Quanto mais pequena é a
distância A, maior é a pré-carga da
mola; quanto maior é a distância A,
menor é a pré-carga da mola. Com
cada volta completa da porca ajusta-
dora, a distância A altera-se em 2.0mm (0.08 in).
1. Contraporca
2. Porca ajustadora de pré-carga da mola
1. Chave inglesa especial
U5C4P2P0.book Page 17 Monday, September 10, 2007 10:09 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
3. Aperte a contraporca em conformida-
de com o binário especificado.
PRECAUÇÃO:
PCA10120
Aperte sempre a contraporca contra a
porca ajustadora e, depois, aperte a con-
traporca em conformidade com o biná-rio especificado.
AV I S O
PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.


Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.


Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.


Faça sempre a manutenção dos
amortecedores num concessioná-rio Yamaha.
1. Distância APré-carga da mola:
Mínima (dura):
Distância A = 162 mm (6.38 in)
Normal:
Distância A = 171 mm (6.73 in)
Máxima (suave):
Distância A = 171 mm (6.73 in)
Binário de aperto:
Contraporca:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5C4P2P0.book Page 18 Monday, September 10, 2007 10:09 AM
