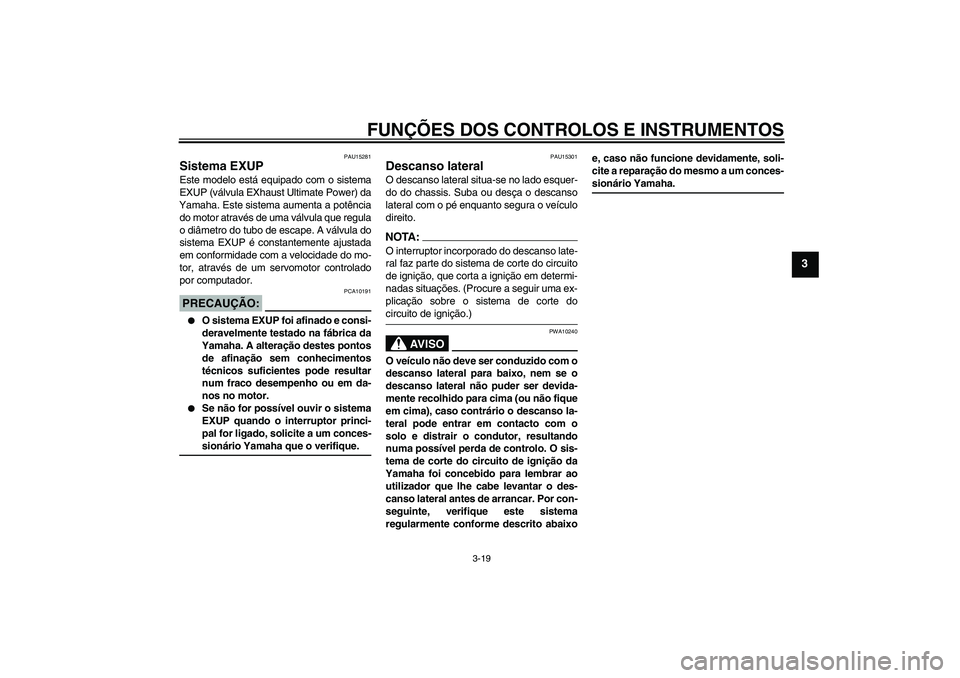

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU15281
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO:
PCA10191


O sistema EXUP foi afinado e consi-
deravelmente testado na fábrica da
Yamaha. A alteração destes pontos
de afinação sem conhecimentos
técnicos suficientes pode resultar
num fraco desempenho ou em da-
nos no motor.


Se não for possível ouvir o sistema
EXUP quando o interruptor princi-
pal for ligado, solicite a um conces-sionário Yamaha que o verifique.
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA:O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixoe, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-
sionário Yamaha.
U5C4P2P0.book Page 19 Monday, September 10, 2007 10:09 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU44890

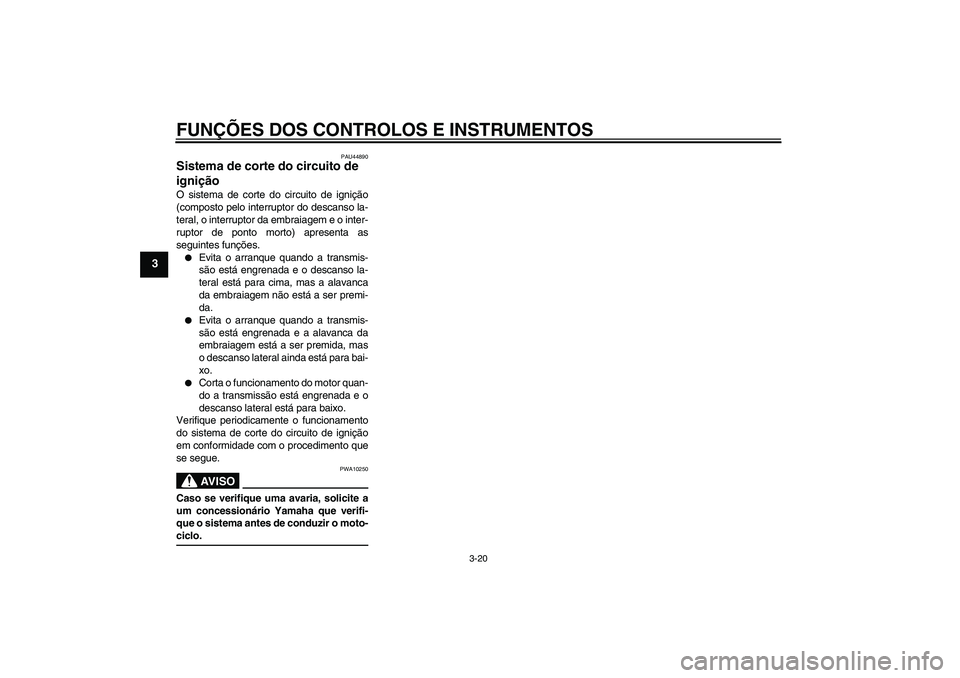

Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral está para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.AV I S O
PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-ciclo.U5C4P2P0.book Page 20 Monday, September 10, 2007 10:09 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3

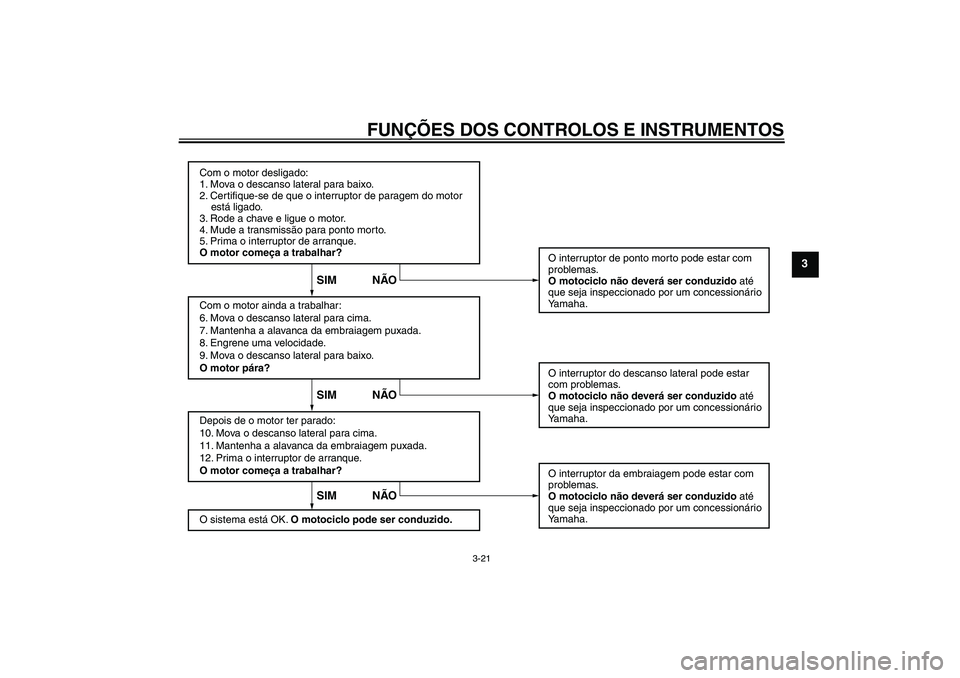

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave e ligue o motor.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.O interruptor de ponto morto pode estar com
problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode estar com
problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃOSIM NÃO
SIM NÃO
U5C4P2P0.book Page 21 Monday, September 10, 2007 10:09 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU38350

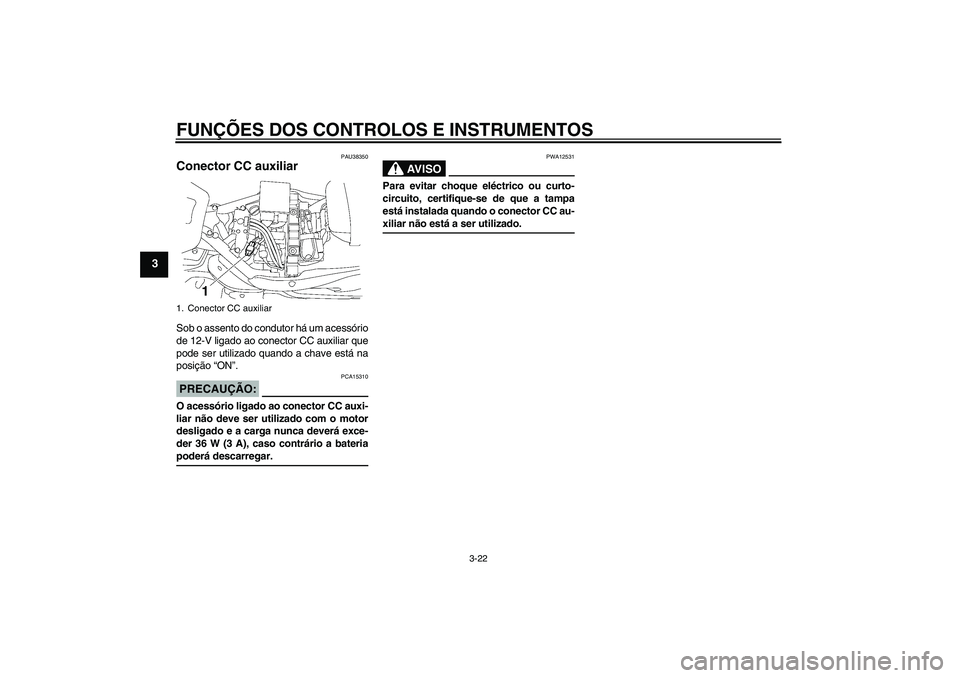

Conector CC auxiliar Sob o assento do condutor há um acessório
de 12-V ligado ao conector CC auxiliar que
pode ser utilizado quando a chave está na
posição “ON”.PRECAUÇÃO:
PCA15310
O acessório ligado ao conector CC auxi-
liar não deve ser utilizado com o motor
desligado e a carga nunca deverá exce-
der 36 W (3 A), caso contrário a bateriapoderá descarregar.
AV I S O
PWA12531
Para evitar choque eléctrico ou curto-
circuito, certifique-se de que a tampa
está instalada quando o conector CC au-xiliar não está a ser utilizado.
1. Conector CC auxiliarU5C4P2P0.book Page 22 Monday, September 10, 2007 10:09 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM4-1
4
PAU15593

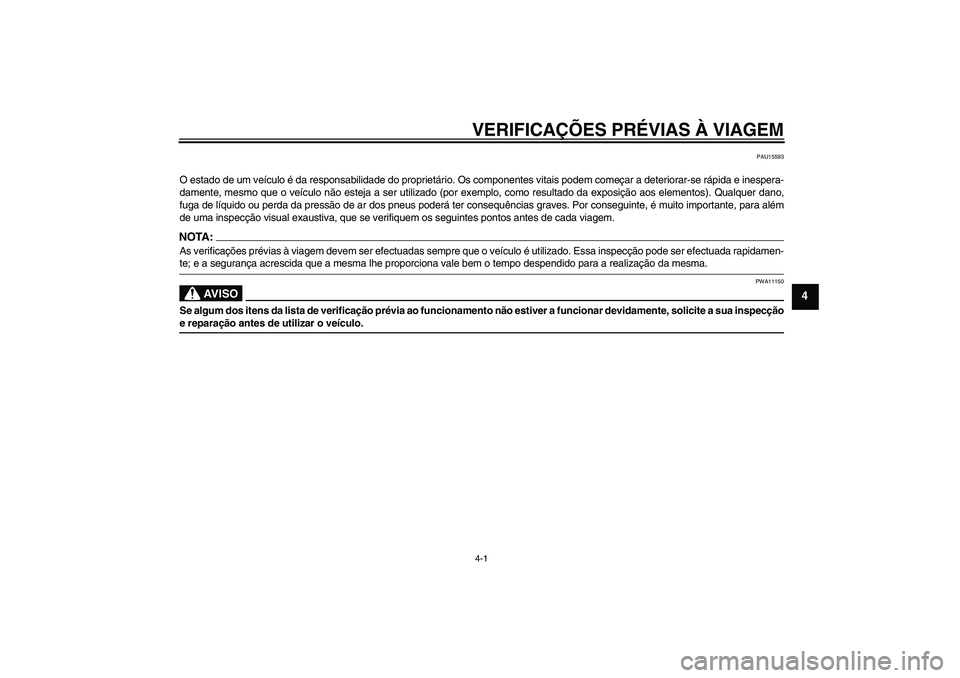

O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por conseguinte, é muito importante, para além
de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.NOTA:As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efectuada rapidamen-te; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a realização da mesma.
AV I S O
PWA11150
Se algum dos itens da lista de verificação prévia ao funcionamento não estiver a funcionar devidamente, solicite a sua inspecçãoe reparação antes de utilizar o veículo.
U5C4P2P0.book Page 1 Monday, September 10, 2007 10:09 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
4
PAU15605

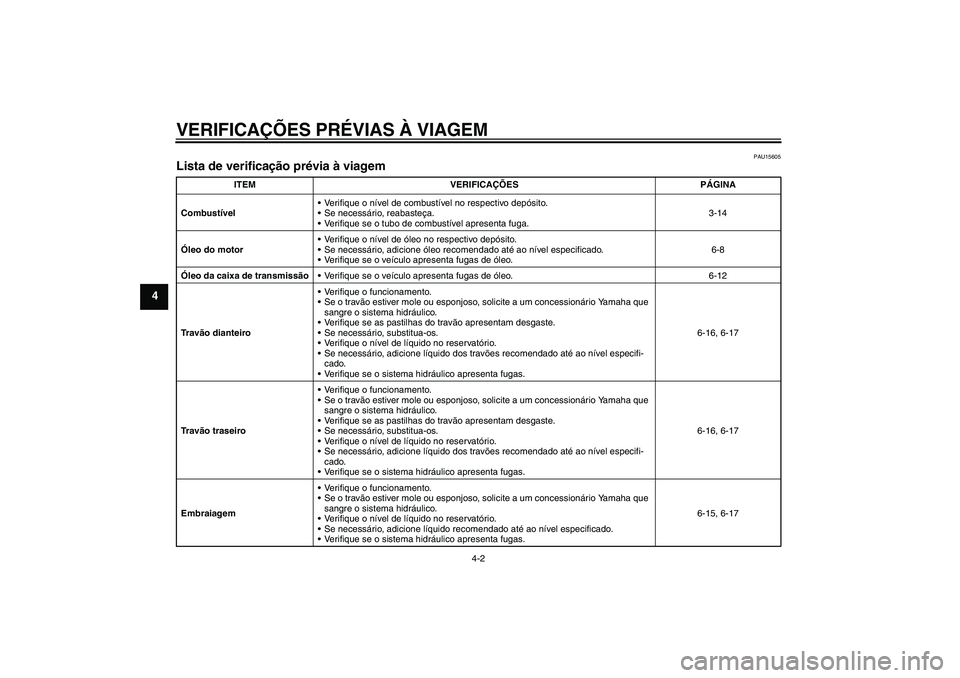

Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-14
Óleo do motorVerifique o nível de óleo no respectivo depósito.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-8
Óleo da caixa de transmissãoVerifique se o veículo apresenta fugas de óleo. 6-12
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-16, 6-17
Tr a vão traseiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-16, 6-17
EmbraiagemVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-15, 6-17
U5C4P2P0.book Page 2 Monday, September 10, 2007 10:09 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM4-3
4

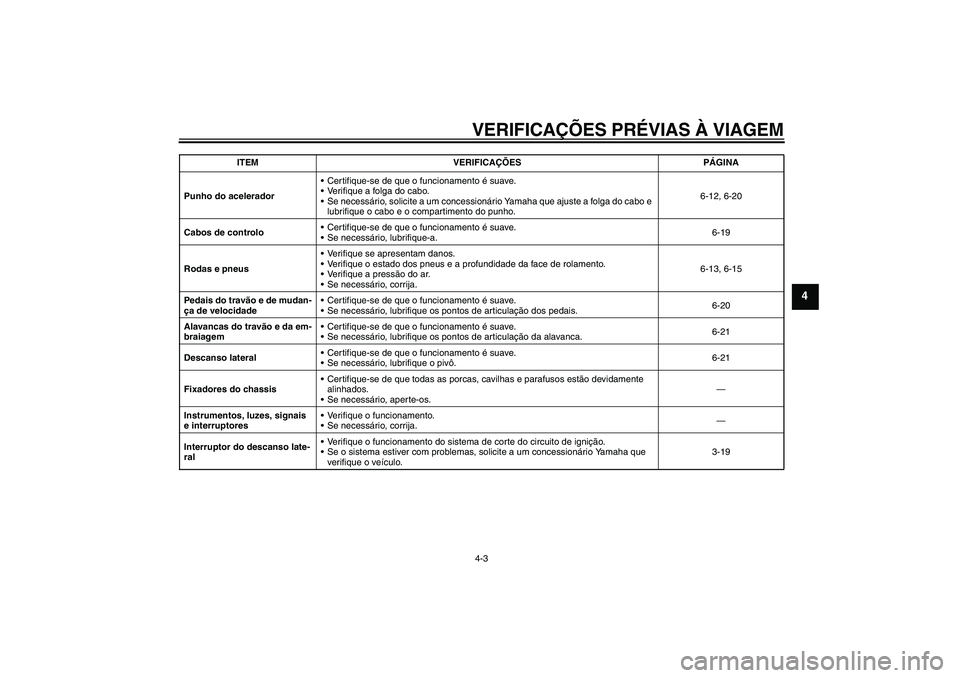

Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e
lubrifique o cabo e o compartimento do punho.6-12, 6-20
Cabos de controloCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-19
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-13, 6-15
Pedais do travão e de mudan-
ça de velocidadeCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-20
Alavancas do travão e da em-
braiagemCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-21
Descanso lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô.6-21
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.—
Interruptor do descanso late-
ralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema estiver com problemas, solicite a um concessionário Yamaha que
verifique o veículo.3-19 ITEM VERIFICAÇÕES PÁGINA
U5C4P2P0.book Page 3 Monday, September 10, 2007 10:09 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5

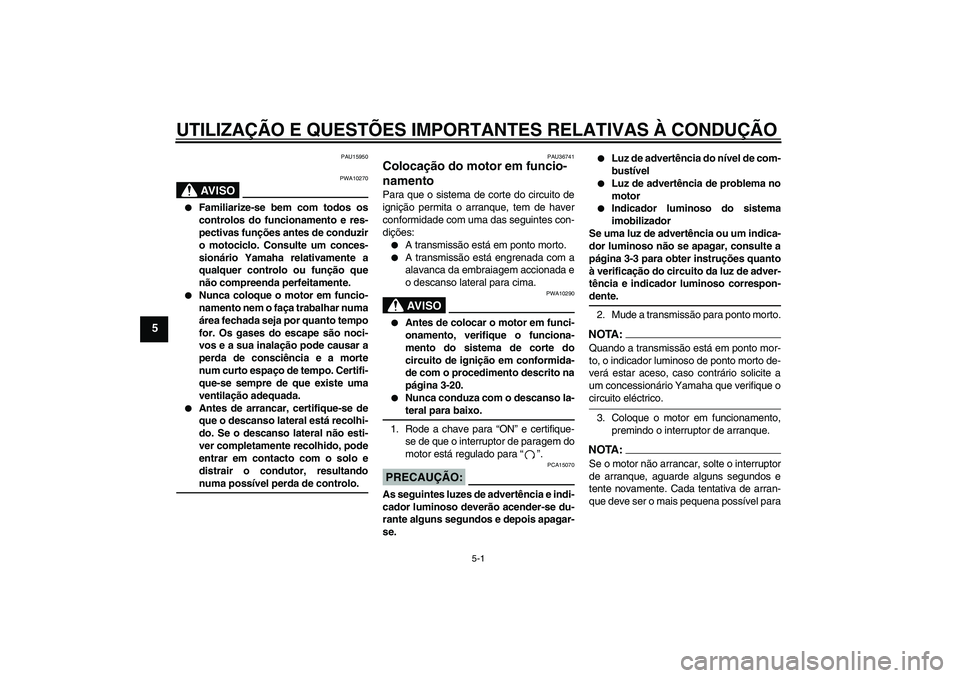

PAU15950
AV I S O
PWA10270


Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.


Nunca coloque o motor em funcio-
namento nem o faça trabalhar numa
área fechada seja por quanto tempo
for. Os gases do escape são noci-
vos e a sua inalação pode causar a
perda de consciência e a morte
num curto espaço de tempo. Certifi-
que-se sempre de que existe uma
ventilação adequada.


Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultandonuma possível perda de controlo.
PAU36741
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.


A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.AV I S O
PWA10290


Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-20.


Nunca conduza com o descanso la-teral para baixo.
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para“”.
PRECAUÇÃO:
PCA15070
As seguintes luzes de advertência e indi-
cador luminoso deverão acender-se du-
rante alguns segundos e depois apagar-
se.


Luz de advertência do nível de com-
bustível


Luz de advertência de problema no
motor


Indicador luminoso do sistema
imobilizador
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
página 3-3 para obter instruções quanto
à verificação do circuito da luz de adver-
tência e indicador luminoso correspon-
dente.
2. Mude a transmissão para ponto morto.NOTA:Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique ocircuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.NOTA:Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
U5C4P2P0.book Page 1 Monday, September 10, 2007 10:09 AM
