2008 YAMAHA XV1900A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU36771
NOTA:

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.


Manutenção da embraiagem e travões hidráulicos
Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da
embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejamdanificados.
U5C4P2P0.book Page 6 Monday, September 10, 2007 10:09 AM

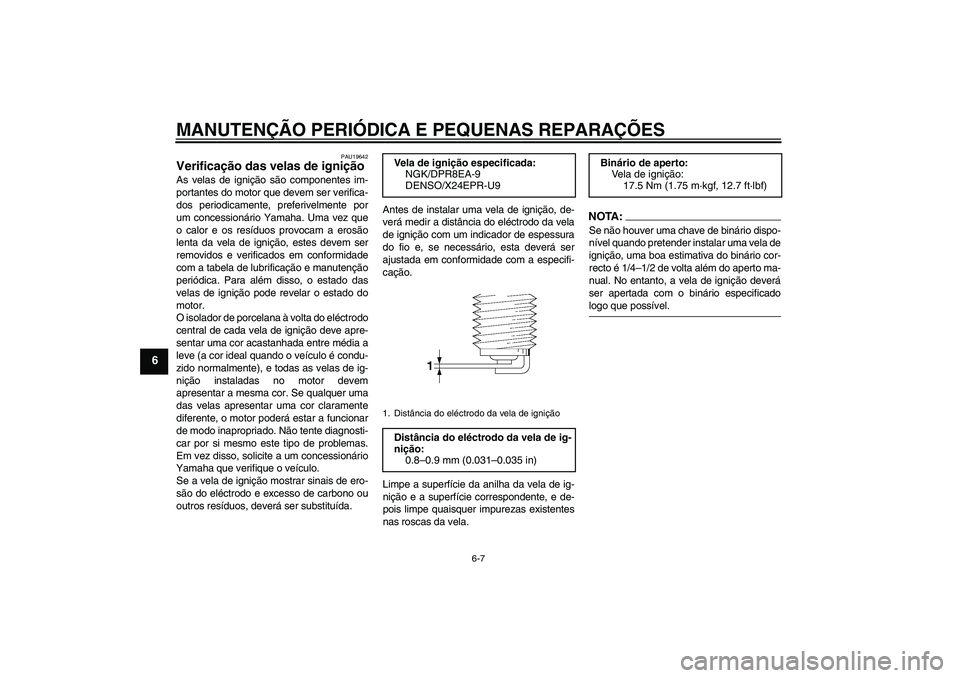

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
PAU19642
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível. Vela de ignição especificada:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5C4P2P0.book Page 7 Monday, September 10, 2007 10:09 AM

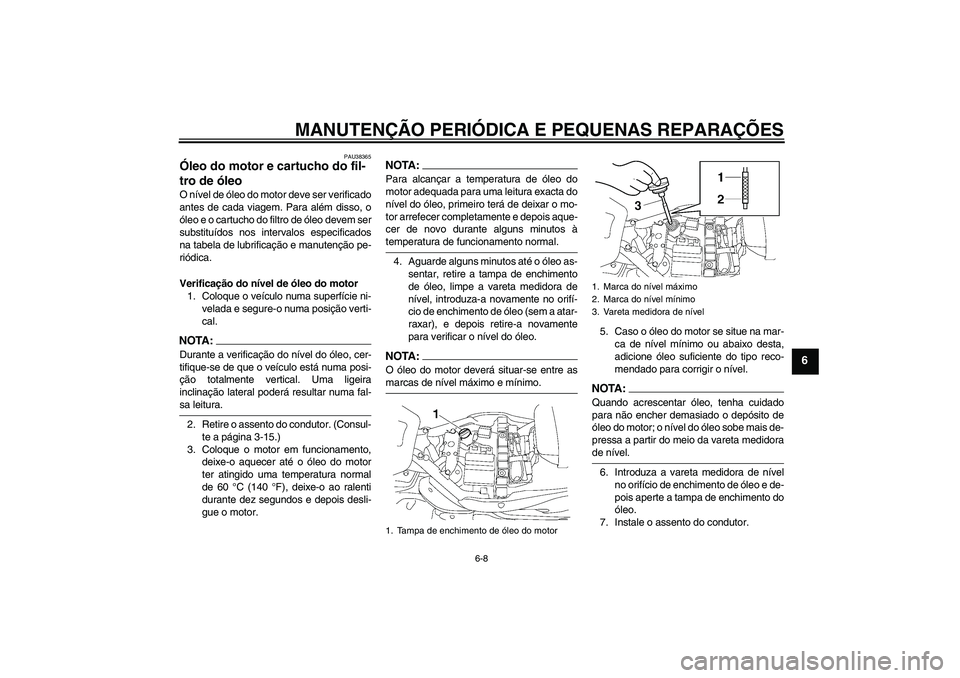

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
PAU38365
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA :
Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Retire o assento do condutor. (Consul-
te a página 3-15.)
3. Coloque o motor em funcionamento,
deixe-o aquecer até o óleo do motor
ter atingido uma temperatura normal
de 60 °C (140 °F), deixe-o ao ralenti
durante dez segundos e depois desli-
gue o motor.
NOTA:Para alcançar a temperatura de óleo do
motor adequada para uma leitura exacta do
nível do óleo, primeiro terá de deixar o mo-
tor arrefecer completamente e depois aque-
cer de novo durante alguns minutos àtemperatura de funcionamento normal.
4. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a atar-
raxar), e depois retire-a novamente
para verificar o nível do óleo.NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.5. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
NOTA :
Quando acrescentar óleo, tenha cuidado
para não encher demasiado o depósito de
óleo do motor; o nível do óleo sobe mais de-
pressa a partir do meio da vareta medidorade nível.
6. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
7. Instale o assento do condutor.
1. Tampa de enchimento de óleo do motor
1. Marca do nível máximo
2. Marca do nível mínimo
3. Vareta medidora de nível
U5C4P2P0.book Page 8 Monday, September 10, 2007 10:09 AM

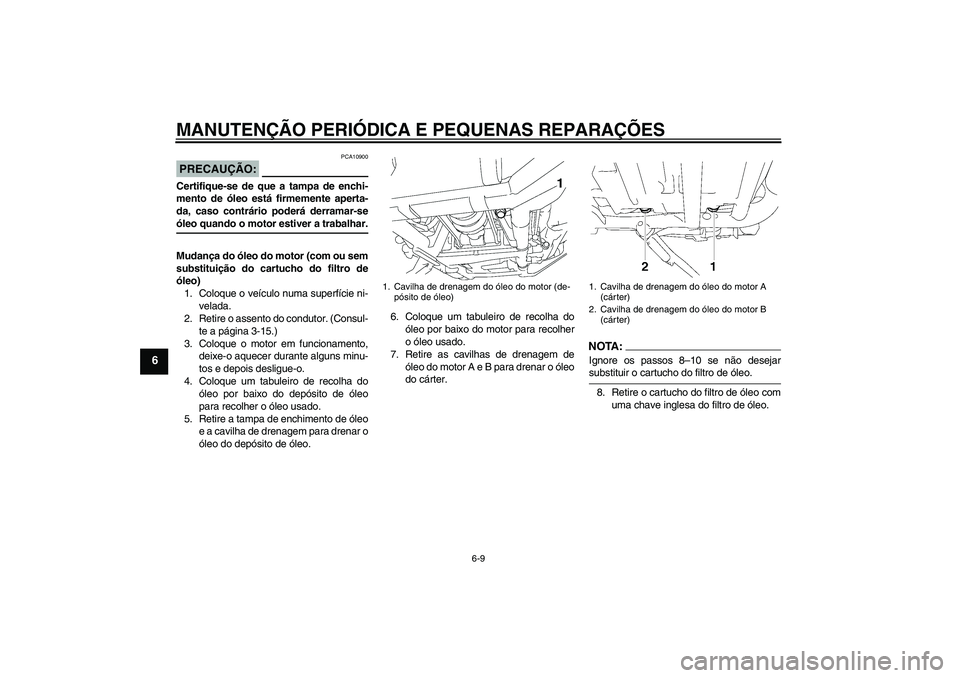

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
PRECAUÇÃO:
PCA10900
Certifique-se de que a tampa de enchi-
mento de óleo está firmemente aperta-
da, caso contrário poderá derramar-seóleo quando o motor estiver a trabalhar.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Retire o assento do condutor. (Consul-
te a página 3-15.)
3. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
4. Coloque um tabuleiro de recolha do
óleo por baixo do depósito de óleo
para recolher o óleo usado.
5. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do depósito de óleo.6. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
7. Retire as cavilhas de drenagem de
óleo do motor A e B para drenar o óleo
do cárter.
NOTA:Ignore os passos 8–10 se não desejarsubstituir o cartucho do filtro de óleo.
8. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Cavilha de drenagem do óleo do motor (de-
pósito de óleo)
1. Cavilha de drenagem do óleo do motor A
(cárter)
2. Cavilha de drenagem do óleo do motor B
(cárter)
U5C4P2P0.book Page 9 Monday, September 10, 2007 10:09 AM

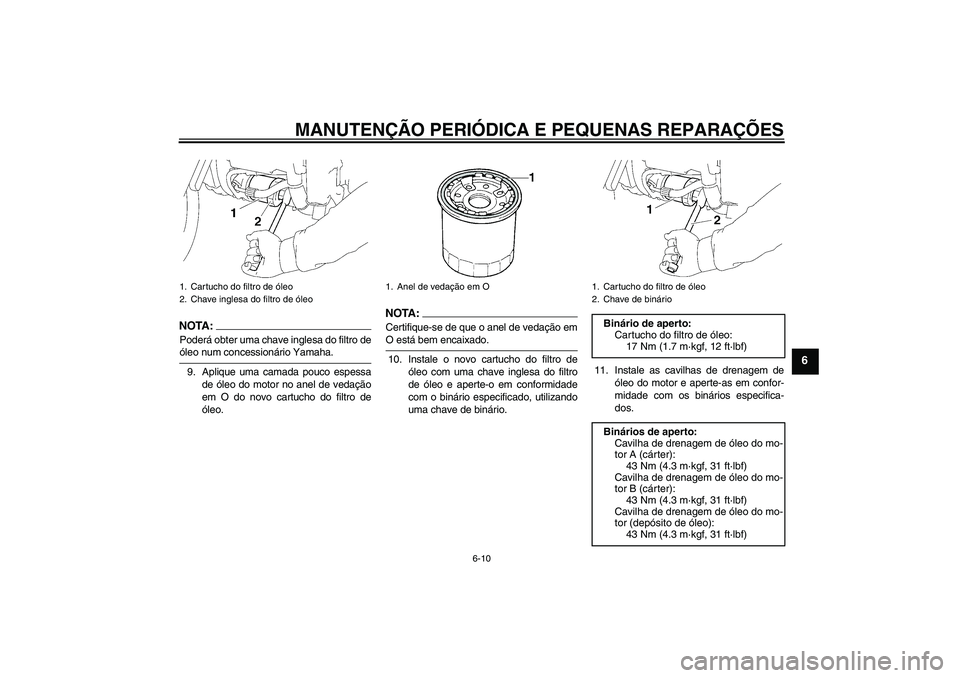

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
9. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
10. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.11. Instale as cavilhas de drenagem de
óleo do motor e aperte-as em confor-
midade com os binários especifica-
dos.
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1. Anel de vedação em O
1. Cartucho do filtro de óleo
2. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binários de aperto:
Cavilha de drenagem de óleo do mo-
tor A (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Cavilha de drenagem de óleo do mo-
tor B (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Cavilha de drenagem de óleo do mo-
tor (depósito de óleo):
43 Nm (4.3 m·kgf, 31 ft·lbf)
U5C4P2P0.book Page 10 Monday, September 10, 2007 10:09 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
12. Deite apenas 2.5 L (2.6 US qt) (2.2
Imp.qt) da quantidade especificada do
óleo do motor recomendado pelo orifí-
cio de enchimento, introduza a vareta
medidora de nível e depois aperte a
tampa de enchimento de óleo.
13. Coloque o motor em funcionamento,
acelere algumas vezes e depois desli-
gue-o.
14. Retire a tampa de enchimento de óleo
e depois ateste gradualmente o depó-
sito de óleo com a quantidade restante
de óleo enquanto verifica regularmen-
te o nível na vareta medidora.NOTA:Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.
PRECAUÇÃO:
PCA15080


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-
nhum material estranho no depósi-to de óleo.
15. Instale a tampa de enchimento de
óleo.16. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
17. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
18. Instale o assento do condutor.
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
4.90 L (5.18 US qt) (4.31 Imp.qt)
1. Especificação “CD”
2.“ENERGY CONSERVING II”
1
2
U5C4P2P0.book Page 11 Monday, September 10, 2007 10:09 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PAU20051
Óleo da caixa de transmissão Antes de cada viagem, deve verificar se a
caixa de transmissão apresenta fugas de
óleo. Se for encontrada alguma fuga, solici-
te a um concessionário Yamaha que verifi-
que e repare o veículo. Além disso, o nível
do óleo da caixa de transmissão deve ser
verificado e o óleo substituído num conces-
sionário Yamaha, de acordo com os inter-
valos especificados na tabela de
lubrificação e manutenção periódica.
PAU36762
Elemento do filtro de ar O elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
4.0–6.0 mm (0.16–0.24 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.1. Folga do cabo do acelerador
U5C4P2P0.book Page 12 Monday, September 10, 2007 10:09 AM

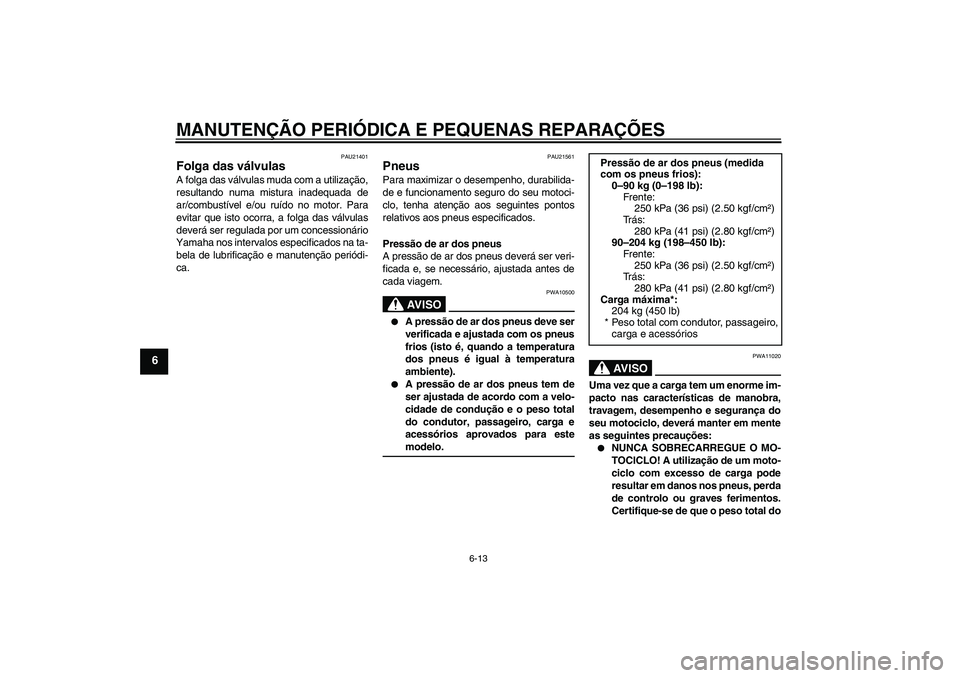

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21561
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perda
de controlo ou graves ferimentos.
Certifique-se de que o peso total do Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
280 kPa (41 psi) (2.80 kgf/cm²)
90–204 kg (198–450 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
280 kPa (41 psi) (2.80 kgf/cm²)
Carga máxima*:
204 kg (450 lb)
* Peso total com condutor, passageiro,
carga e acessórios
U5C4P2P0.book Page 13 Monday, September 10, 2007 10:09 AM
