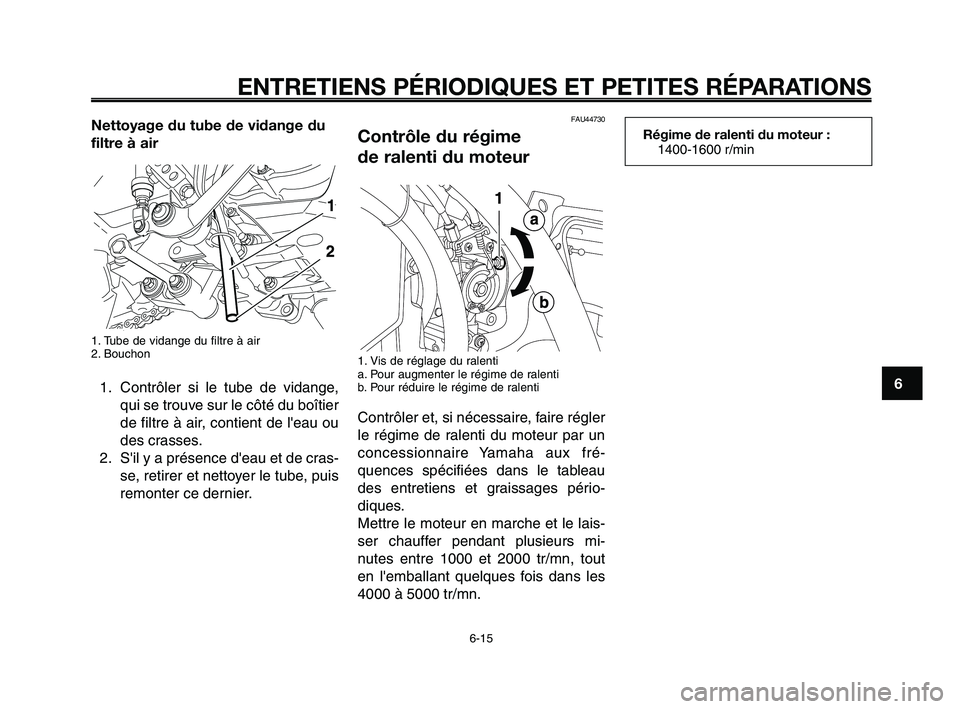

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
Nettoyage du tube de vidange du
filtre à air
1. Tube de vidange du filtre à air
2. Bouchon
1. Contrôler si le tube de vidange,qui se trouve sur le côté du boîtier
de filtre à air, contient de l'eau ou
des crasses.
2. S'il y a présence d'eau et de cras- se, retirer et nettoyer le tube, puis
remonter ce dernier.

FAU44730
Contrôle du régime
de ralenti du moteur
1. Vis de réglage du ralenti
a. Pour augmenter le régime de ralenti
b. Pour réduire le régime de ralenti
Contrôler et, si nécessaire, faire régler
le régime de ralenti du moteur par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau
des entretiens et graissages pério-
diques.
Mettre le moteur en marche et le lais-
ser chauffer pendant plusieurs mi-
nutes entre 1000 et 2000 tr/mn, tout
en l'emballant quelques fois dans les
4000 à 5000 tr/mn.

Régime de ralenti du moteur :1400-1600 r/min

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-15

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
1
2
3
4
5
6
7
8
9
10
FAU21382
Contrôle du jeu de
câble des gaz
1. Jeu de câble des gaz
Le jeu de câble des gaz doit être de
3,0 à 5,0 mm (0,12 à 0,20 in) à la poi-
gnée des gaz. Contrôler régulièrement
le jeu de câble des gaz et, si néces-
saire, le faire régler par un conces-
sionnaire Yamaha.

FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se
modifie, ce qui provoque un mauvais
mélange carburant-air ou produit un
bruit anormal. Pour éviter ce problè-
me, il faut faire régler le jeu aux sou-
papes par un concessionnaire Yama-
ha aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
FAU21640
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants
concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, ré-
gler la pression de gonflage des
pneus avant chaque utilisation du vé-
hicule.
FWA10500
AVERTISSEMENT0
●Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.
●Adapter la pression de gonfla-
ge des pneus à la vitesse de
conduite et au poids total du
pilote, du passager, des ba-
gages et des accessoires ap-
prouvés pour ce modèle.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-16

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17

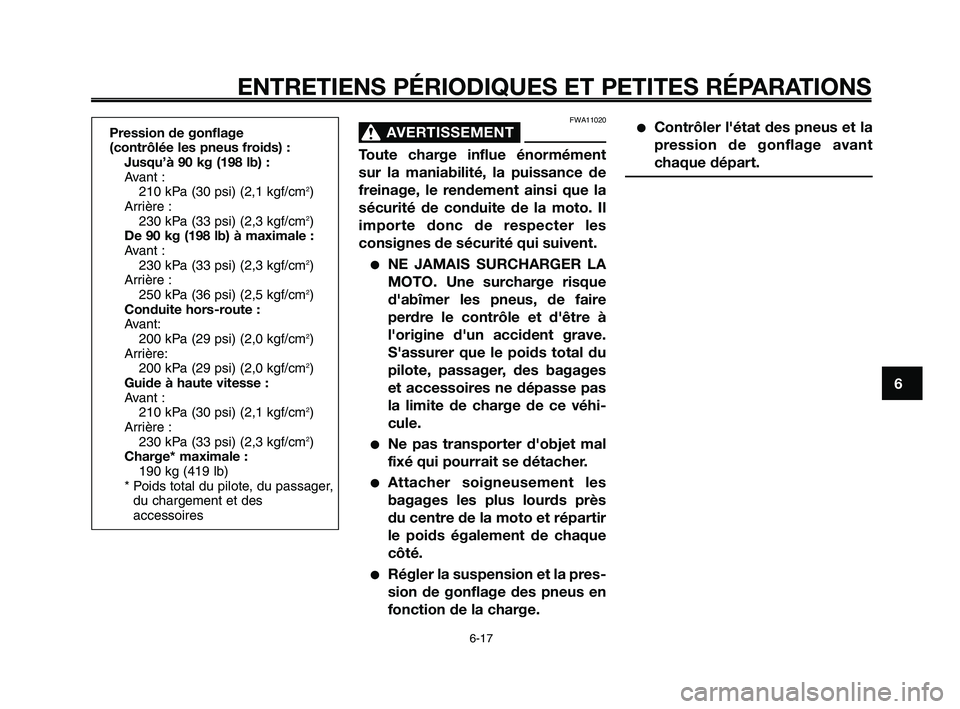

FWA11020
AVERTISSEMENT0
Toute charge influe énormément
sur la maniabilité, la puissance de
freinage, le rendement ainsi que la
sécurité de conduite de la moto. Il
importe donc de respecter les
consignes de sécurité qui suivent.
●NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque
d'abîmer les pneus, de faire
perdre le contrôle et d'être à
l'origine d'un accident grave.
S'assurer que le poids total du
pilote, passager, des bagages
et accessoires ne dépasse pas
la limite de charge de ce véhi-
cule.
●Ne pas transporter d'objet mal
fixé qui pourrait se détacher.
●Attacher soigneusement les
bagages les plus lourds près
du centre de la moto et répartir
le poids également de chaque
côté.
●Régler la suspension et la pres-
sion de gonflage des pneus en
fonction de la charge.

Pression de gonflage
(contrôlée les pneus froids) :Jusqu’à 90 kg (198 lb) :
Avant :210 kPa (30 psi) (2,1 kgf/cm
2)
Arrière : 230 kPa (33 psi) (2,3 kgf/cm
2)
De 90 kg (198 lb) à maximale :
Avant : 230 kPa (33 psi) (2,3 kgf/cm
2)
Arrière : 250 kPa (36 psi) (2,5 kgf/cm
2)
Conduite hors-route :
Avant: 200 kPa (29 psi) (2,0 kgf/cm
2)
Arrière: 200 kPa (29 psi) (2,0 kgf/cm
2)
Guide à haute vitesse :
Avant : 210 kPa (30 psi) (2,1 kgf/cm
2)
Arrière : 230 kPa (33 psi) (2,3 kgf/cm
2)
Charge* maximale : 190 kg (419 lb)
* Poids total du pilote, du passager, du chargement et des
accessoires
●Contrôler l'état des pneus et la
pression de gonflage avant
chaque départ.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-17

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
1
2
3
4
5
6
7
8
9
10

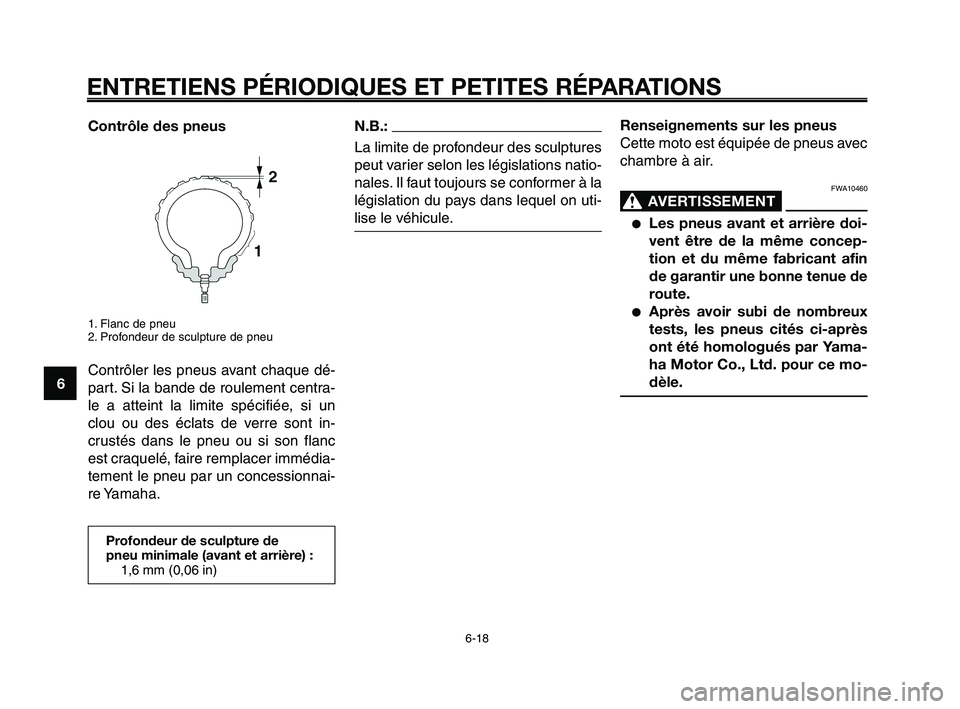

Contrôle des pneus
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Contrôler les pneus avant chaque dé-
part. Si la bande de roulement centra-
le a atteint la limite spécifiée, si un
clou ou des éclats de verre sont in-
crustés dans le pneu ou si son flanc
est craquelé, faire remplacer immédia-
tement le pneu par un concessionnai-
re Yamaha.

N.B.:
La limite de profondeur des sculptures
peut varier selon les législations natio-
nales. Il faut toujours se conformer à la
législation du pays dans lequel on uti-
lise le véhicule.
Profondeur de sculpture de
pneu minimale (avant et arrière) : 1,6 mm (0,06 in)
Renseignements sur les pneus
Cette moto est équipée de pneus avec
chambre à air.
FWA10460
AVERTISSEMENT0
●Les pneus avant et arrière doi-
vent être de la même concep-
tion et du même fabricant afin
de garantir une bonne tenue de
route.
●Après avoir subi de nombreux
tests, les pneus cités ci-après
ont été homologués par Yama-
ha Motor Co., Ltd. pour ce mo-
dèle.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-18

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
Pneu avant :Taille :90/90-21M/C 54S
90/90-21M/C 54T
Fabricant/modèle : METZELER/TOURANCE
FRONT
MICHELIN/SIRAC
Pneu arrière : Taille :130/80-17M/C 65S
130/80-17M/C 65T
Fabricant/modèle : METZELER/TOURANCE
MICHELIN/SIRAC A
FWA10570
AVERTISSEMENT0
●Faire remplacer par un conces-
sionnaire Yamaha tout pneu
usé à l'excès. La conduite avec
des pneus usés compromet la
stabilité de la moto et est en
outre illégale.
●Le remplacement des pièces
se rapportant aux freins et aux
roues doit être confié à un
concessionnaire Yamaha, car
celui-ci possède les connais-
sances et l'expérience néces-
saires à ces travaux.
●La pose d'une rustine sur une
chambre à air crevée n'est pas
recommandée. En cas d'urgen-
ce toutefois, réparer la chambre
à air avec le plus grand soin,
puis la remplacer le plus tôt
possible par une pièce de bon-
ne qualité.

FAU21940
Roues à rayons
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants
concernant les roues.
●Avant chaque démarrage, il faut
s'assurer que les jantes de roue
ne sont pas craquelées, qu'elles
n'ont pas de saut et ne sont pas
voilées, et il faut contrôler le ser-
rage des rayons. Si une roue est
endommagée de quelque façon,
la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais ten-
ter une quelconque réparation sur
une roue. Il faut remplacer toute
roue déformée ou craquelée.
●Il faut équilibrer une roue à
chaque fois que le pneu ou la
roue sont remplacés ou remis en
place après démontage. Une roue
mal équilibrée se traduit par un
mauvais rendement, une mauvai-
se tenue de route et réduit la du-
rée de service du pneu.
●Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu'à ce
que le pneu soit "rodé" et ait acquis
toutes ses caractéristiques.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-19

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
1
2
3
4
5
6
7
8
9
10

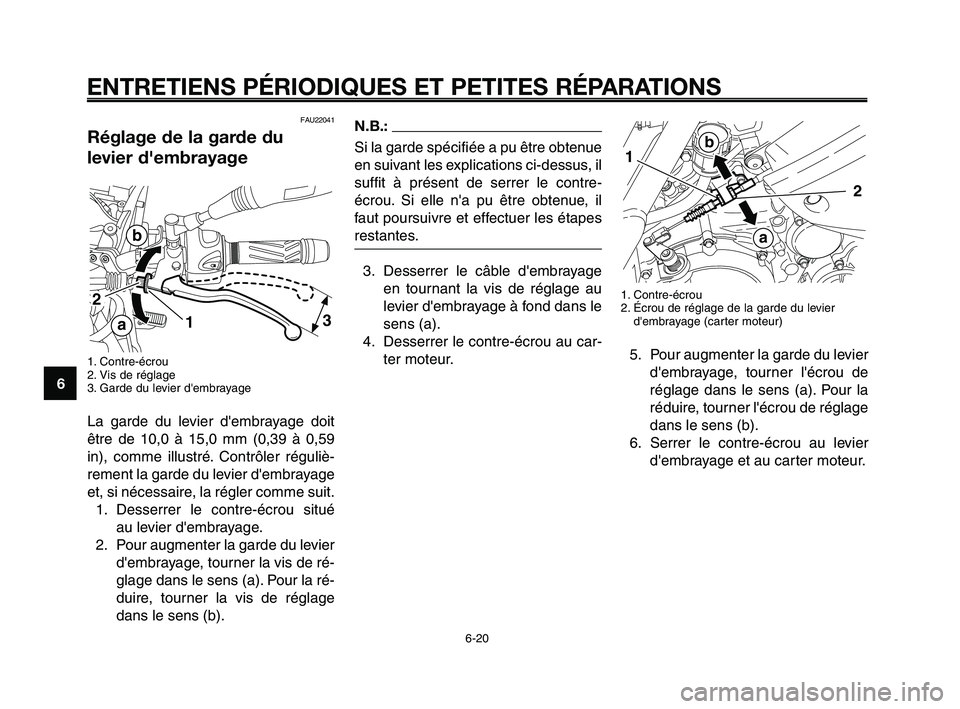

N.B.:
Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-
écrou. Si elle n'a pu être obtenue, il
faut poursuivre et effectuer les étapes
restantes. 3. Desserrer le câble d'embrayage en tournant la vis de réglage au
levier d'embrayage à fond dans le
sens (a).
4. Desserrer le contre-écrou au car- ter moteur.
1. Contre-écrou
2. Écrou de réglage de la garde du levierd'embrayage (carter moteur)
5. Pour augmenter la garde du levier
d'embrayage, tourner l'écrou de
réglage dans le sens (a). Pour la
réduire, tourner l'écrou de réglage
dans le sens (b).
6. Serrer le contre-écrou au levier d'embrayage et au carter moteur.

1
b
a
2

FAU22041
Réglage de la garde du
levier d'embrayage
1. Contre-écrou
2. Vis de réglage
3. Garde du levier d'embrayage
La garde du levier d'embrayage doit
être de 10,0 à 15,0 mm (0,39 à 0,59
in), comme illustré. Contrôler réguliè-
rement la garde du levier d'embrayage
et, si nécessaire, la régler comme suit.1. Desserrer le contre-écrou situé au levier d'embrayage.
2. Pour augmenter la garde du levier d'embrayage, tourner la vis de ré-
glage dans le sens (a). Pour la ré-
duire, tourner la vis de réglage
dans le sens (b).

31
2
b
a

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-20

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21

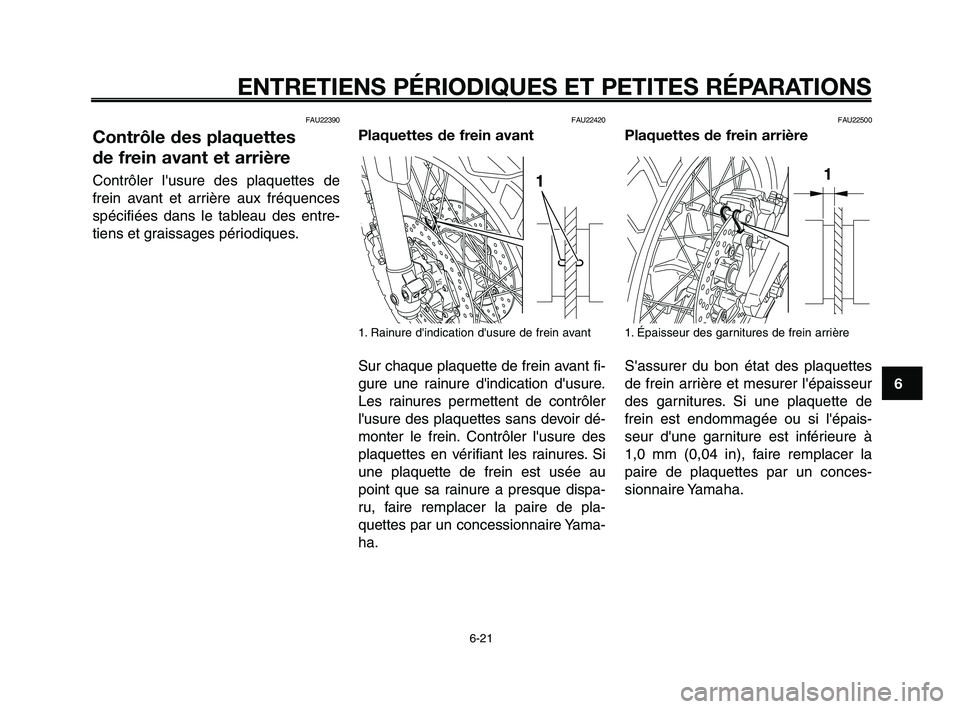

FAU22390
Contrôle des plaquettes
de frein avant et arrière
Contrôler l'usure des plaquettes de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU22420
Plaquettes de frein avant
1. Rainure d'indication d'usure de frein avant
Sur chaque plaquette de frein avant fi-
gure une rainure d'indication d'usure.
Les rainures permettent de contrôler
l'usure des plaquettes sans devoir dé-
monter le frein. Contrôler l'usure des
plaquettes en vérifiant les rainures. Si
une plaquette de frein est usée au
point que sa rainure a presque dispa-
ru, faire remplacer la paire de pla-
quettes par un concessionnaire Yama-
ha.

FAU22500
Plaquettes de frein arrière
1. Épaisseur des garnitures de frein arrière
S'assurer du bon état des plaquettes
de frein arrière et mesurer l'épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l'épais-
seur d'une garniture est inférieure à
1,0 mm (0,04 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-21

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
1
2
3
4
5
6
7
8
9
10

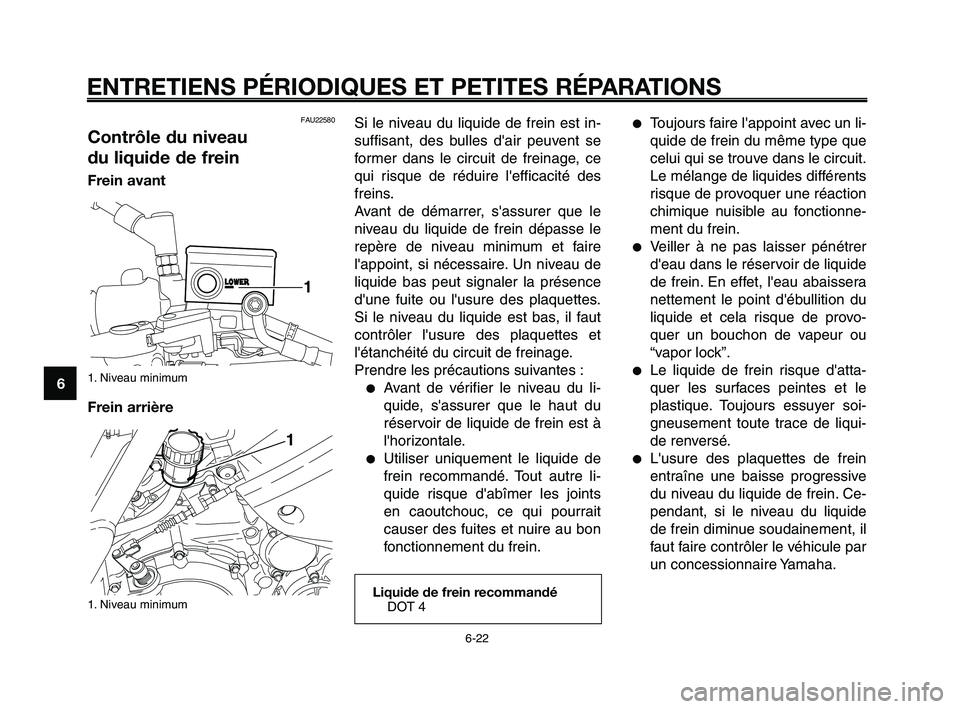

Si le niveau du liquide de frein est in-
suffisant, des bulles d'air peuvent se
former dans le circuit de freinage, ce
qui risque de réduire l'efficacité des
freins.
Avant de démarrer, s'assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l'appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d'une fuite ou l'usure des plaquettes.
Si le niveau du liquide est bas, il faut
contrôler l'usure des plaquettes et
l'étanchéité du circuit de freinage.
Prendre les précautions suivantes :
●Avant de vérifier le niveau du li-
quide, s'assurer que le haut du
réservoir de liquide de frein est à
l'horizontale.
●Utiliser uniquement le liquide de
frein recommandé. Tout autre li-
quide risque d'abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.
●Toujours faire l'appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
Le mélange de liquides différents
risque de provoquer une réaction
chimique nuisible au fonctionne-
ment du frein.
●Veiller à ne pas laisser pénétrer
d'eau dans le réservoir de liquide
de frein. En effet, l'eau abaissera
nettement le point d'ébullition du
liquide et cela risque de provo-
quer un bouchon de vapeur ou
“vapor lock”.
●Le liquide de frein risque d'atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soi-
gneusement toute trace de liqui-
de renversé.
●L'usure des plaquettes de frein
entraîne une baisse progressive
du niveau du liquide de frein. Ce-
pendant, si le niveau du liquide
de frein diminue soudainement, il
faut faire contrôler le véhicule par
un concessionnaire Yamaha.
Liquide de frein recommandé DOT 4
FAU22580
Contrôle du niveau
du liquide de frein
Frein avant
1. Niveau minimum
Frein arrière
1. Niveau minimum

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-22
