2008 YAMAHA XT660Z Notices Demploi (in French)

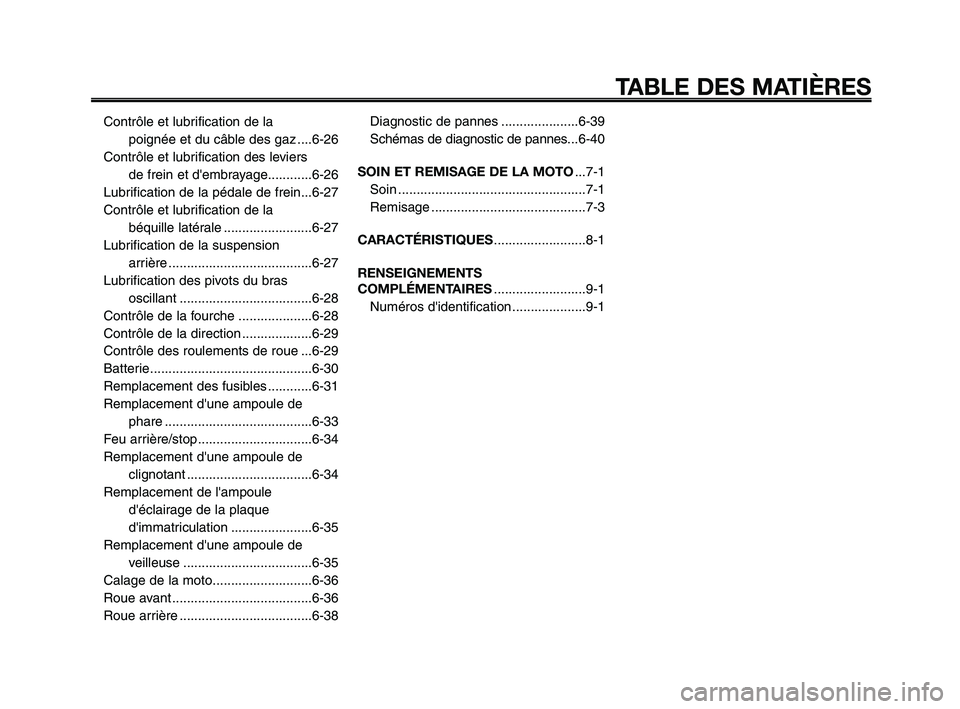

TABLE DES MATIÈRES
Contrôle et lubrification de la poignée et du câble des gaz ....6-26
Contrôle et lubrification des leviers de frein et d'embrayage............6-26
Lubrification de la pédale de frein...6-27
Contrôle et lubrification de la béquille latérale ........................6-27
Lubrification de la suspension arrière .......................................6-27
Lubrification des pivots du bras oscillant ....................................6-28
Contrôle de la fourche ....................6-28
Contrôle de la direction ...................6-29
Contrôle des roulements de roue ...6-29
Batterie............................................6-30
Remplacement des fusibles ............6-31
Remplacement d'une ampoule de phare ........................................6-33
Feu arrière/stop...............................6-34
Remplacement d'une ampoule de clignotant ..................................6-34
Remplacement de l'ampoule d'éclairage de la plaque
d'immatriculation ......................6-35
Remplacement d'une ampoule de veilleuse ...................................6-35
Calage de la moto...........................6-36
Roue avant ......................................6-36
Roue arrière ....................................6-38 Diagnostic de pannes .....................6-39
Schémas de diagnostic de pannes...
6-40
SOIN ET REMISAGE DE LA MOTO ...7-1
Soin ...................................................7-1
Remisage ..........................................7-3
CARACTÉRISTIQUES .........................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES .........................9-1
Numéros d'identification ....................9-1

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 7

1-1
1
2
3
4
5
6
7
8
9
10
CONSIGNES DE SÉCURITÉ

FAU10311
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉ-
PEND DE TECHNIQUES DE CONDUI-
TE ADÉQUATES ET DES CAPACITÉS
DU CONDUCTEUR. TOUT CONDUC-
TEUR DOIT CONNAÎTRE LES EXI-
GENCES SUIVANTES AVANT DE
PRENDRE LA ROUTE.
LE PILOTE DOIT :
●S'INFORMER CORRECTEMENT
AUPRÈS D'UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L'UTILISATION
D'UNE MOTO.
●OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS
LE MANUEL DU PROPRIÉTAIRE.
●SUIVRE DES COURS AFIN
D'APPRENDRE À MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
●FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-
TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DU
PROPRIÉTAIRE OU LORSQUE
L'ÉTAT DE LA MÉCANIQUE
L'EXIGE. Conduite en toute sécurité
●Toujours effectuer les contrôles
avant utilisation. Un contrôle méti-
culeux peut permettre d'éviter
certains accidents.
●Cette moto est conçue pour le
transport du pilote et d'un passa-
ger.
●La plupart des accidents de circu-
lation entre voitures et motos sont
dus au fait que les automobilistes
ne voient pas les motos. Se faire
bien voir devrait donc permettre
de réduire les risques de ce gen-
re d'accident.
Dès lors: • Porter une combinaison decouleur vive.
• Être très prudent à l'approche des carrefours, car c'est aux
carrefours que la plupart des
accidents se produisent.
• Rouler dans le champ de visibi- lité des automobilistes. Éviter
de rouler dans leur angle mort.
●De nombreux accidents sont dus
au manque d'expérience du pilo-
te. Ce sont, en effet, les motocy-
clistes qui n'ont pas un permis
pour véhicules à deux roues vali-
de qui ont le plus d'accidents.
• Ne pas rouler avant d'avoir ac-quis un permis de conduire et
ne prêter sa moto qu'à des pi-
lotes expérimentés.
• Connaître ses limites et ne pas se surestimer. Afin d'éviter un
accident, se limiter à des
man
œuvres que l'on peut effec-
tuer en toute confiance.
• S'exercer à des endroits où il n'y a pas de trafic tant que l'on
ne s'est pas complètement fa-
miliarisé avec la moto et ses
commandes.
●De nombreux accidents sont pro-
voqués par des erreurs de
conduite du pilote de moto. Une
erreur typique consiste à prendre
un virage trop large en raison
d'une VITESSE EXCESSIVE ou
un virage trop court (véhicule pas
assez incliné pour la vitesse).

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 8

1
2
3
4
5
6
7
8
9
10
CONSIGNES DE SÉCURITÉ

• Toujours respecter les limitesde vitesse et ne jamais rouler
plus vite que ne le permet l'état
de la route et le trafic.
• Toujours signaler clairement son intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
●La posture du pilote et celle dupassager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle de la
moto.
• Le passager doit toujours se te- nir des deux mains, soit au pilo-
te, soit à la poignée du passager
ou à la poignée de manutention,
si le modèle en est pourvu, et
garder les deux pieds sur les re-
pose-pieds du passager.
• Ne jamais prendre en charge un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds.
●Ne jamais conduire après avoir
absorbé de l'alcool, certains mé-
dicaments ou des drogues.
Équipement
La plupart des accidents mortels en
moto résultent de blessures à la tête. Le
port du casque est le seul moyen d'évi-
ter ou de limiter les blessures à la tête.
●Toujours porter un casque homo-
logué.
●Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
●Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
●Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s'accrocher aux leviers de com-
mande, aux repose-pieds ou mê-
me aux roues, ce qui risque d'être
la cause d'un accident.
●Ne jamais toucher le moteur ou
l'échappement pendant ou après
la conduite. Ils peuvent devenir très chauds et occasionner des
brûlures. Toujours porter des vê-
tements de protection qui cou-
vrent les jambes, les chevilles et
les pieds.
●Les consignes ci-dessus s'adres-
sent également au passager.
Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d'origine peuvent rendre la conduite
de la moto dangereuse et être la cau-
se d'accidents graves. Certaines mo-
difications peuvent, en outre, rendre
l'utilisation de la moto illégale.
Charge et accessoires
L'ajout d'accessoires ou de bagages
peut réduire la stabilité et la maniabili-
té de la moto si la répartition du poids
est modifiée. Afin d'éviter tout risque
d'accident, monter accessoires et ba-
gages avec beaucoup de soin. Redou-
bler de prudence lors de la conduite
d'une moto chargée d'accessoires ou
de bagages. Voici quelques directives
à suivre concernant les accessoires et
le chargement:
1-2

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 9

CONSIGNES DE SÉCURITÉ

Charge
S'assurer que le poids total du pilote,
du passager, des bagages et des ac-
cessoires ne dépasse pas la charge
maximum.
●Ne jamais placer des objets lourds
ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex.: sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
Accessoires
Des accessoires Yamaha d'origine sont
disponibles. Ceux-ci sont spécialement
conçus pour cette moto. Yamaha ne
pouvant tester tous les accessoires dis-
ponibles sur le marché, le propriétaire
est personnellement responsable de la
sélection, du montage et de l'utilisation
d'accessoires d'autres marques. Sélec-
tionner et monter judicieusement tout
accessoire.
Respecter les conseils suivants lors du
montage d'accessoires, ainsi que ceux
donnés à la section "Charge".
●Ne jamais monter d'accessoires
ou transporter de bagages qui
pourraient nuire au bon fonction-
nement de la moto. Examiner soi-
gneusement les accessoires
avant de les monter pour s'assu-
rer qu'ils ne réduisent en rien la
garde au sol, l'angle d'inclinaison
dans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu'ils ne cachent pas les
feux et catadioptres.
• Les accessoires montés sur le guidon ou autour de la fourche
peuvent créer des déséqui-
libres dus à une mauvaise dis-
tribution du poids ou à des
changements d'ordre aérody-
namique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent
être aussi légers et compacts
que possible.
• Des accessoires volumineux risquent de gravement réduire
la stabilité de la moto en raison
d'effets aérodynamiques. Le
1-3
1
2
3
4
5
6
7
8
9
10
Charge maximale : 190 kg (419 lb)
Même lorsque cette limite de poids
n'est pas dépassée, garder les points
suivants à l'esprit:
●Les bagages et les accessoires
doivent être fixés aussi bas et
près de la moto que possible.
S'efforcer de répartir au mieux le
poids de façon égale des deux
côtés de la moto afin de ne pas la
déséquilibrer.
●Un déplacement soudain du char-
gement peut créer un déséqui-
libre. S'assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des ac-
cessoires et des bagages.

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 10

1
2
3
4
5
6
7
8
9
10
CONSIGNES DE SÉCURITÉ

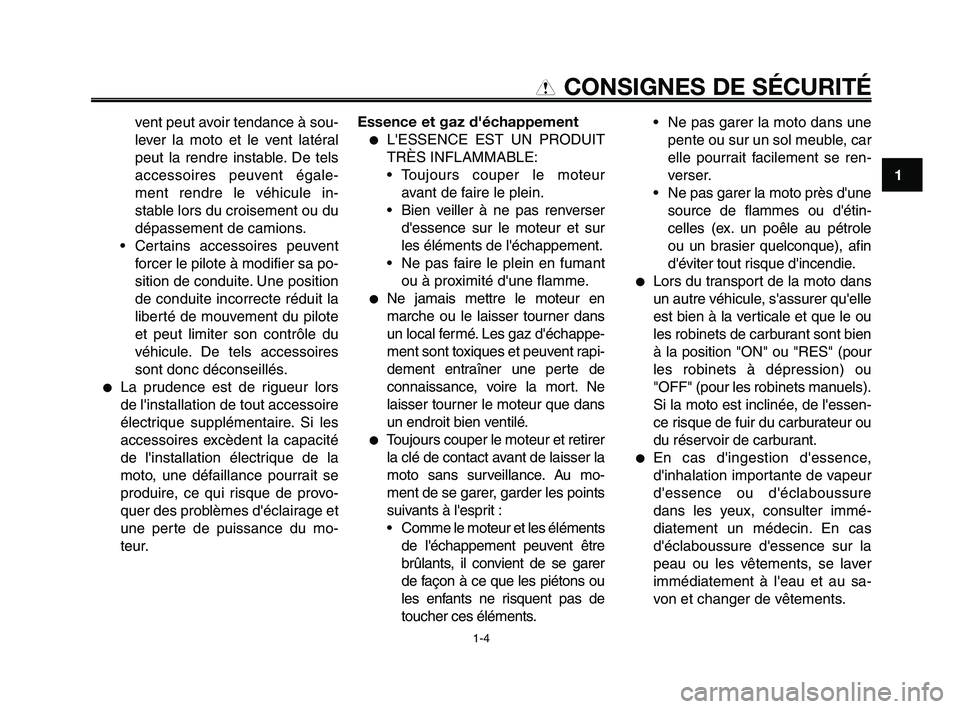

vent peut avoir tendance à sou-
lever la moto et le vent latéral
peut la rendre instable. De tels
accessoires peuvent égale-
ment rendre le véhicule in-
stable lors du croisement ou du
dépassement de camions.
• Certains accessoires peuvent forcer le pilote à modifier sa po-
sition de conduite. Une position
de conduite incorrecte réduit la
liberté de mouvement du pilote
et peut limiter son contrôle du
véhicule. De tels accessoires
sont donc déconseillés.
●La prudence est de rigueur lors
de l'installation de tout accessoire
électrique supplémentaire. Si les
accessoires excèdent la capacité
de l'installation électrique de la
moto, une défaillance pourrait se
produire, ce qui risque de provo-
quer des problèmes d'éclairage et
une perte de puissance du mo-
teur. Essence et gaz d'échappement
●L'ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE:
• Toujours couper le moteur
avant de faire le plein.
• Bien veiller à ne pas renverser d'essence sur le moteur et sur
les éléments de l'échappement.
• Ne pas faire le plein en fumant ou à proximité d'une flamme.
●Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d'échappe-
ment sont toxiques et peuvent rapi-
dement entraîner une perte de
connaissance, voire la mort. Ne
laisser tourner le moteur que dans
un endroit bien ventilé.
●Toujours couper le moteur et retirerla clé de contact avant de laisser la
moto sans surveillance. Au mo-
ment de se garer, garder les points
suivants à l'esprit :
• Comme le moteur et les éléments de l'échappement peuvent être
brûlants, il convient de se garer
de façon à ce que les piétons ou
les enfants ne risquent pas de
toucher ces éléments. • Ne pas garer la moto dans une
pente ou sur un sol meuble, car
elle pourrait facilement se ren-
verser.
• Ne pas garer la moto près d'une source de flammes ou d'étin-
celles (ex. un poêle au pétrole
ou un brasier quelconque), afin
d'éviter tout risque d'incendie.
●Lors du transport de la moto dans
un autre véhicule, s'assurer qu'elle
est bien à la verticale et que le ou
les robinets de carburant sont bien
à la position "ON" ou "RES" (pour
les robinets à dépression) ou
"OFF" (pour les robinets manuels).
Si la moto est inclinée, de l'essen-
ce risque de fuir du carburateur ou
du réservoir de carburant.
●En cas d'ingestion d'essence,
d'inhalation importante de vapeur
d'essence ou d'éclaboussure
dans les yeux, consulter immé-
diatement un médecin. En cas
d'éclaboussure d'essence sur la
peau ou les vêtements, se laver
immédiatement à l'eau et au sa-
von et changer de vêtements.
1-4

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 11

DESCRIPTION
FAU10410
Vue gauche
1. Vis de réglage du ralenti (page 6-15)
2. Trousse de réparation (page 6-1)
3. Élément du filtre à air (page 6-14)4. Boîtier à fusibles (page 6-31)
5. Serrure de selle (page 3-14) 6. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-16)
7. Sélecteur (page 3-10)
8. Vis de vidange d’huile moteur (carter moteur) (page 6-10)
9. Vis de vidange d’huile moteur (réservoir d’huile) (page 6-10)
2-1
1
2
3
4
5
6
7
8
9
10

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 12

10. Poignée de manutention
11. Fusible principal (page 6-31)
12. Batterie (page 6-30)
13. Réservoir du liquide de frein arrière (page 6-22)
14. Vase d’expansion (page 6-12)15. Réservoir du liquide de frein avant (page 6-22)
16. Vis de vidange du liquide de refroidissement (page 6-12)
17. Élément de filtre à huile moteur (page 6-10)
18. Pédale de frein (page 3-11)
1
2
3
4
5
6
7
8
9
10
DESCRIPTION
FAU10420
Vue droite
2-2

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 13

DESCRIPTION
FAU10430
Commandes et instruments
1. Levier d’embrayage (page 3-10)
2. Combiné de contacteurs gauche (page 3-9)
3. Bloc de compteurs multifonctions et témoins d'alerte (page 3-3, 3-5)
4. Combiné de contacteurs droit (page 3-9)
5. Poignée des gaz (page 6-16)6. Levier de frein (page 3-11)
7. Bouchon de remplissage de l’huile moteur (page 6-9)
8. Bouchon du réservoir de carburant (page 3-11)
9. Contacteur à clé/antivol (page 3-2)
2-3
1
2
3
4
5
6
7
8
9
10

XT660Z 01-03 FRA 13-03-2008 11:52 Pagina 14
