UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU16810
Comment réduire sa
consommation de carburant
La consommation de carburant de la
moto dépend dans une grande mesu-
re du style de conduite. Suivre les
conseils suivants en vue d'économiser
le carburant :
●Passer sans tarder aux rapports
supérieurs et éviter les régimes
très élevés lors des accélérations.
●Ne pas donner de gaz en rétro-
gradant et éviter d'emballer le mo-
teur à vide.
●Couper le moteur au lieu de le
laisser tourner longtemps au ra-
lenti (ex. : embouteillages, feux
rouges, passages à niveau).
FAU16841
Rodage du moteur
Les premiers 1600 km (1000 mi)
constituent la période la plus impor-
tante de la vie du moteur. C'est pour-
quoi il est indispensable de lire attenti-
vement ce qui suit.
Le moteur étant neuf, il faut éviter de le
soumettre à un effort excessif pendant
les premiers 1600 km (1000 mi). Les
pièces mobiles du moteur doivent
s'user et se roder mutuellement pour
obtenir les jeux de marche corrects.
Pendant cette période, éviter de
conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
5-3
FAU17100
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus
de 4500 tr/mn de façon prolongée.
1000 km à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus
de 6000 tr/mn de façon prolongée.
FCA10301ATTENTION:
Changer l'huile moteur et rempla-
cer l'élément ou la cartouche du
filtre à huile après 1000 km (600 mi)
d'utilisation.
1600 km (1000 mi) et au-delà
Le rodage est terminé et l'on peut rou-
ler normalement.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 5-3

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
1
2
3
4
5
6
7
8
9
10
FCA10310ATTENTION:
●Ne jamais faire fonctionner le
moteur dans la zone rouge du
compte-tours.
●Si un problème quelconque
survenait au moteur durant la
période de rodage, consulter
immédiatement un conces-
sionnaire Yamaha.
FAU17212
Stationnement
Pour stationner le véhicule, couper le
moteur, puis retirer la clé de contact.
FWA10310
AVERTISSEMENT0
●Comme le moteur et le systè-
me d'échappement peuvent
devenir brûlants, il convient de
se garer de façon à ce que les
piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.
●Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
FWA10380ATTENTION:
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le mo-
teur est chaud.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 5-4

1
2
3
4
5
6
7
8
9
10

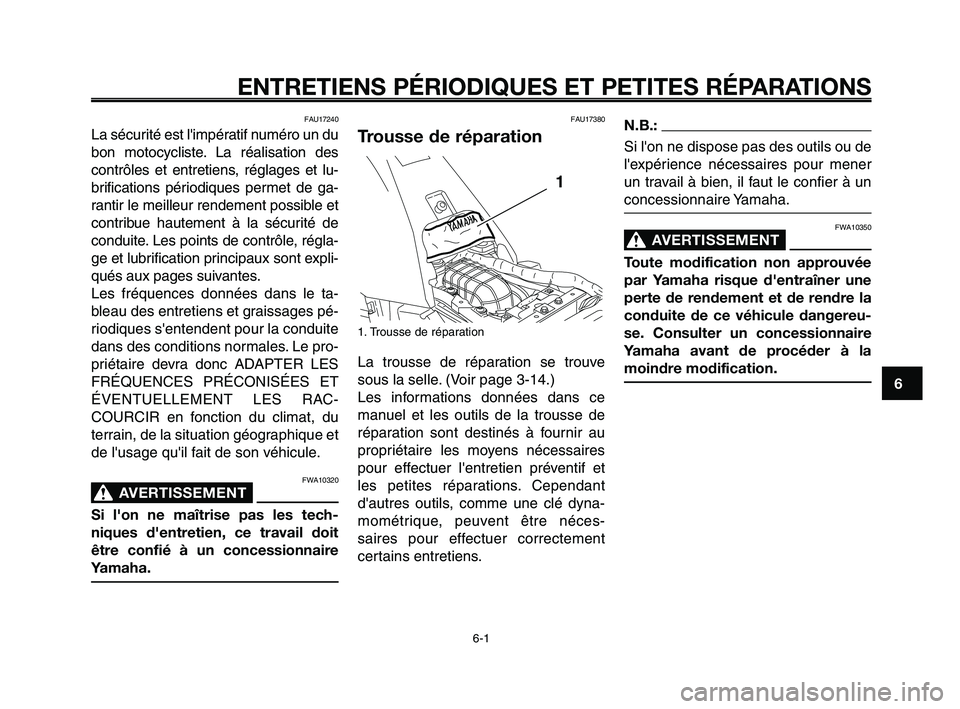

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU17240
La sécurité est l'impératif numéro un du
bon motocycliste. La réalisation des
contrôles et entretiens, réglages et lu-
brifications périodiques permet de ga-
rantir le meilleur rendement possible et
contribue hautement à la sécurité de
conduite. Les points de contrôle, régla-
ge et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le ta-
bleau des entretiens et graissages pé-
riodiques s'entendent pour la conduite
dans des conditions normales. Le pro-
priétaire devra donc ADAPTER LES
FRÉQUENCES PRÉCONISÉES ET
ÉVENTUELLEMENT LES RAC-
COURCIR en fonction du climat, du
terrain, de la situation géographique et
de l'usage qu'il fait de son véhicule.
FWA10320
AVERTISSEMENT0
Si l'on ne maîtrise pas les tech-
niques d'entretien, ce travail doit
être confié à un concessionnaire
Yamaha.

FAU17380
Trousse de réparation
1. Trousse de réparation
La trousse de réparation se trouve
sous la selle. (Voir page 3-14.)
Les informations données dans ce
manuel et les outils de la trousse de
réparation sont destinés à fournir au
propriétaire les moyens nécessaires
pour effectuer l'entretien préventif et
les petites réparations. Cependant
d'autres outils, comme une clé dyna-
mométrique, peuvent être néces-
saires pour effectuer correctement
certains entretiens.

N.B.:
Si l'on ne dispose pas des outils ou de
l'expérience nécessaires pour mener
un travail à bien, il faut le confier à un
concessionnaire Yamaha.
FWA10350
AVERTISSEMENT0
Toute modification non approuvée
par Yamaha risque d'entraîner une
perte de rendement et de rendre la
conduite de ce véhicule dangereu-
se. Consulter un concessionnaire
Yamaha avant de procéder à la
moindre modification.

6-1

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU17709
Tableau des entretiens et graissages périodiques
N.B.:● Il n'est pas nécessaire d'effectuer le contrôle annuel lorsqu'on a effectué un contrôle périodique dans l'année.
●Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.
●L'entretien des éléments précédés d'un astérisque ne pouvant être mené à bien sans les données techniques, les
connaissances et l'outillage adéquats, il doit être confié à un concessionnaire Yamaha.
6-2
1
2
3
4
5
6
7
8
9
10
N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (x 1000 km)
110203040
CONTRÔLEANNUEL
√√√√ √
√√ √√
√√
√√
√√√√√
√√√√√ √
√√√√√ √1✻
2
3
✻
4
5
6
✻
7✻
• S'assurer que les durites d'alimentation ne sont ni
craquelées ni autrement endommagées.
• Contrôler l'état.
• Nettoyer et corriger l'écartement des électrodes.
• Remplacer.
• Contrôler le jeu aux soupapes.
• Régler.
• Remplacer.
• Contrôler le fonctionnement.
• Régler.
• Contrôler le fonctionnement, le niveau de liquide
et s'assurer de l'absence de fuite.
• Remplacer les plaquettes de frein.
• Contrôler le fonctionnement, le niveau de liquide
et s'assurer de l'absence de fuite.
• Remplacer les plaquettes de frein.
Canalisation de
carburant
Bougie
Soupapes
Élément du filtre à air
Embrayage
Frein avant
Frein arrière
Quand la limite est atteinte
Quand la limite est atteinte

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-2

1
2
3
4
5
6
7
8
9
10

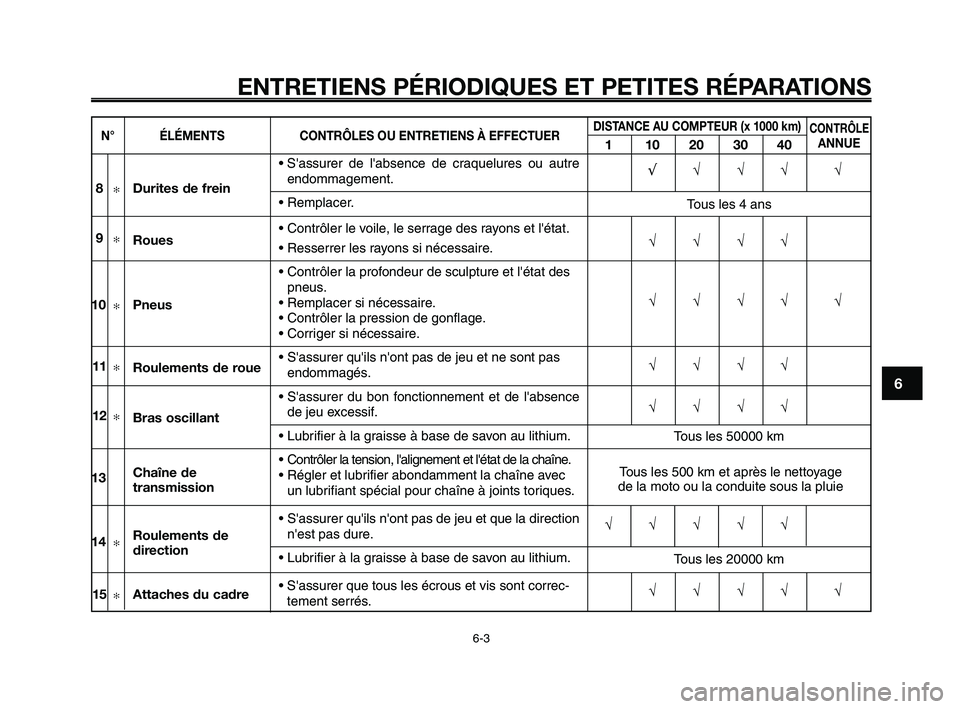

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (x 1000 km)
110203040
CONTRÔLEANNUE
√√√√ √
√√√√
√√√√ √
√√√√
√√√√
√√√√√
√√√√√ √√√√ √
8✻
9✻
10✻
11✻
12✻
13
14
✻
15✻
• S'assurer de l'absence de craquelures ou autre
endommagement.
• Remplacer.
• Contrôler le voile, le serrage des rayons et l'état.
• Resserrer les rayons si nécessaire.
• Contrôler la profondeur de sculpture et l'état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
• S'assurer qu'ils n'ont pas de jeu et ne sont pas
endommagés.
• S'assurer du bon fonctionnement et de l'absence
de jeu excessif.
• Lubrifier à la graisse à base de savon au lithium.
• Contrôler la tension, l'alignement et l'état de la chaîne.
• Régler et lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à joints toriques.
• S'assurer qu'ils n'ont pas de jeu et que la direction
n'est pas dure.
• Lubrifier à la graisse à base de savon au lithium.
• S'assurer que tous les écrous et vis sont correc- tement serrés. Tous les 4 ans
Durites de frein
Roues
Pneus
Roulements de roue
Bras oscillant
Chaîne de
transmission
Roulements de
direction
Attaches du cadre
Tous les 50000 km
Tous les 20000 km
Tous les 500 km et après le nettoyage
de la moto ou la conduite sous la pluie

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-3

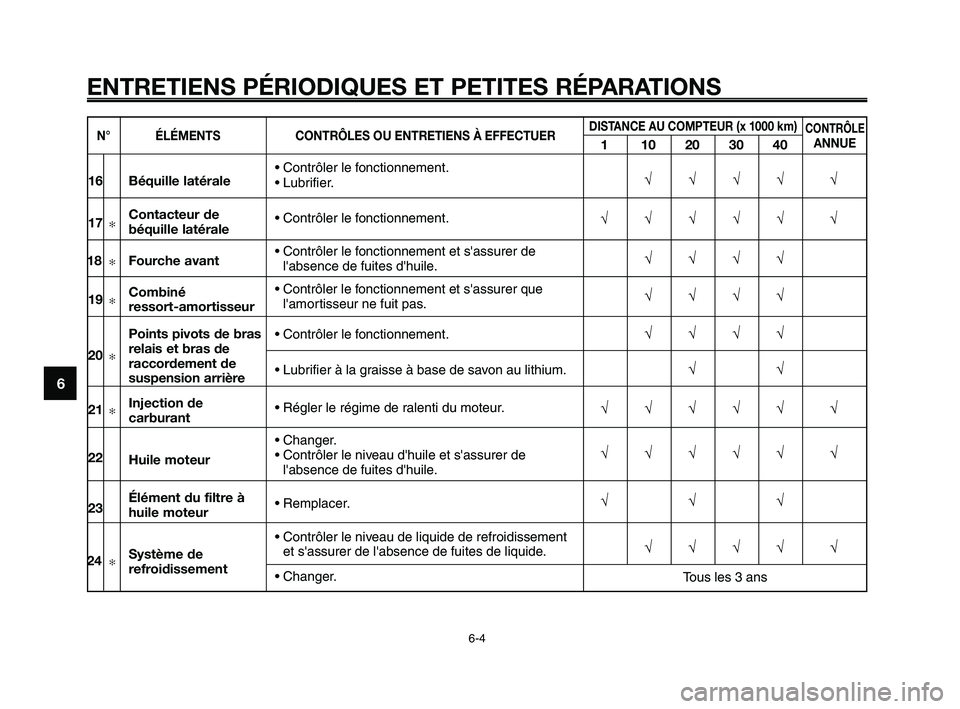

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
1
2
3
4
5
6
7
8
9
10
• Contrôler le fonctionnement.
• Lubrifier.
• Contrôler le fonctionnement.
• Contrôler le fonctionnement et s'assurer de l'absence de fuites d'huile.
• Contrôler le fonctionnement et s'assurer que
l'amortisseur ne fuit pas.
• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de savon au lithium.
• Régler le régime de ralenti du moteur.
• Changer.
• Contrôler le niveau d'huile et s'assurer de
l'absence de fuites d'huile.
• Remplacer.
• Contrôler le niveau de liquide de refroidissement et s'assurer de l'absence de fuites de liquide.
• Changer.
Béquille latérale
Contacteur de
béquille latérale
Fourche avant
Combiné
ressort-amortisseur
Points pivots de bras
relais et bras de
raccordement de
suspension arrière
Injection de
carburant
Huile moteur
Élément du filtre à
huile moteur
Système de
refroidissement
√√√√ √
√√√√√ √
√√√√
√√√√
√√√√ √√
√√√√√ √
√√√√√ √
√√√
√√√√ √
16
17
✻
18✻
19✻
20✻
21✻
22
23
24
✻
N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (x 1000 km)
110203040
CONTRÔLEANNUE
Tous les 3 ans

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-4

1
2
3
4
5
6
7
8
9
10

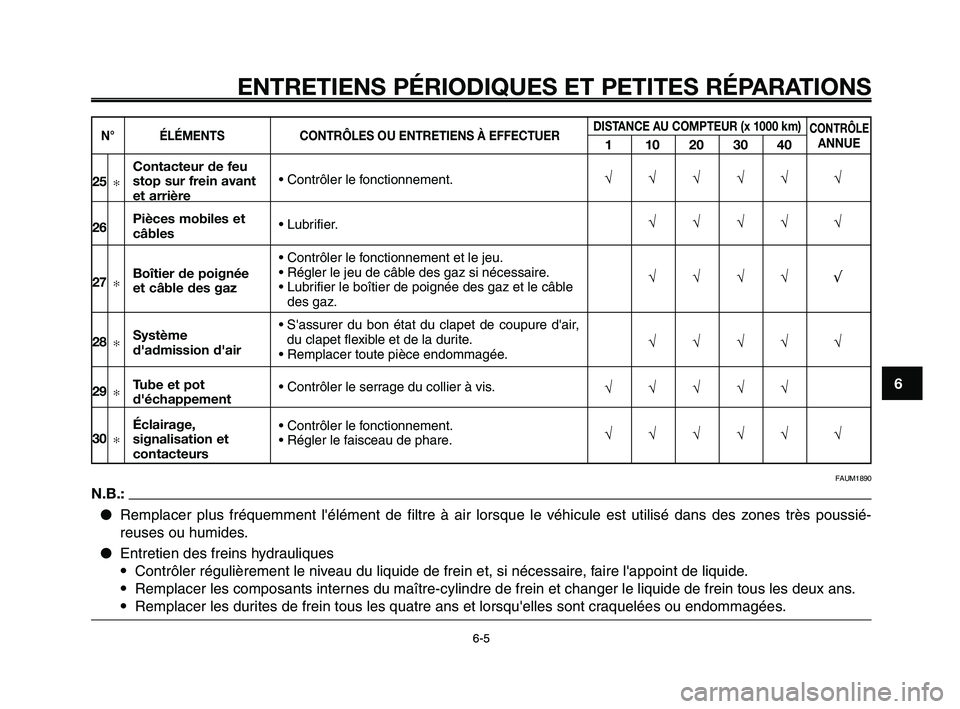

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-56-5
N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (x 1000 km)
110203040
CONTRÔLEANNUE
• Contrôler le fonctionnement.
• Lubrifier.
• Contrôler le fonctionnement et le jeu.
• Régler le jeu de câble des gaz si nécessaire.
• Lubrifier le boîtier de poignée des gaz et le câble
des gaz.
• S'assurer du bon état du clapet de coupure d'air, du clapet flexible et de la durite.
• Remplacer toute pièce endommagée.
• Contrôler le serrage du collier à vis.
• Contrôler le fonctionnement.
• Régler le faisceau de phare.
Contacteur de feu
stop sur frein avant
et arrière
Pièces mobiles et
câbles
Boîtier de poignée
et câble des gaz
Système
d'admission d'air
Tube et pot
d'échappement
Éclairage,
signalisation et
contacteurs
25
✻
26
27
✻
28✻
29✻
30✻
FAUM1890
N.B.:
● Remplacer plus fréquemment l'élément de filtre à air lorsque\
le véhicule est utilisé dans des zones très poussié-
reuses ou humides.
● Entretien des freins hydrauliques
●Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l'appoint de liquide.●Remplacer les composants internes du maître-cylindre de frein et changer le liquide de frein tous l\
es deux ans.●Remplacer les durites de frein tous les quatre ans et lorsqu'elles sont craquelées ou endommagées. √√√√√ √
√√√√ √
√√√√ √
√√√√ √
√√√√√
√√√√√ √

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-5

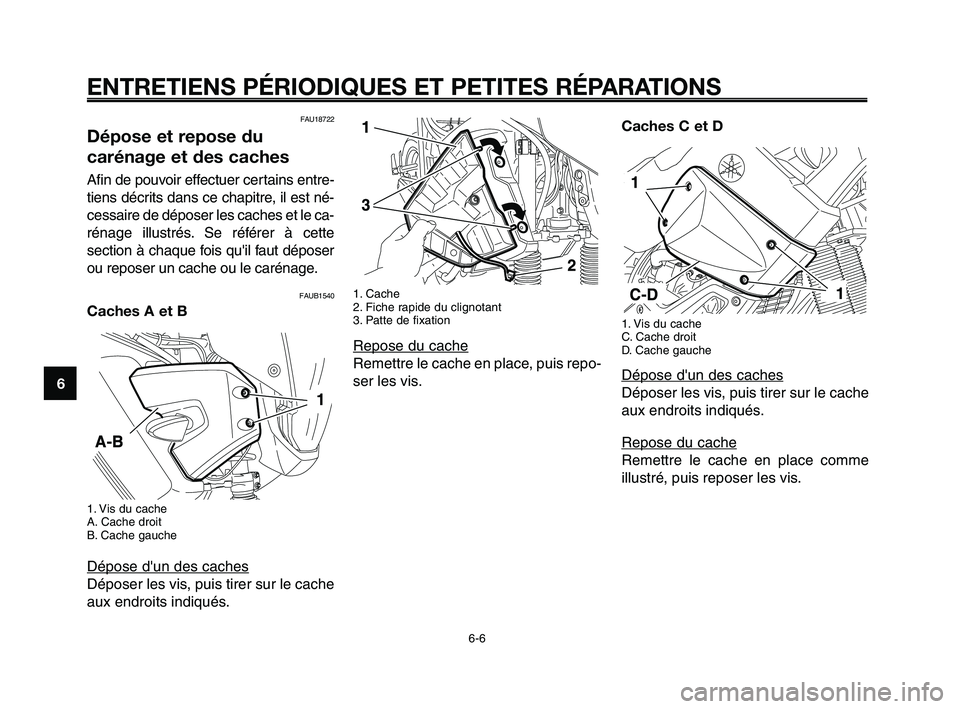

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU18722
Dépose et repose du
carénage et des caches
Afin de pouvoir effectuer certains entre-
tiens décrits dans ce chapitre, il est né-
cessaire de déposer les caches et le ca-
rénage illustrés. Se référer à cette
section à chaque fois qu'il faut déposer
ou reposer un cache ou le carénage.
FAUB1540
Caches A et B
1. Vis du cache
A. Cache droit
B. Cache gauche
Dépose d'un des caches
Déposer les vis, puis tirer sur le cache
aux endroits indiqués.

Caches C et D
1. Vis du cache
C. Cache droit
D. Cache gauche
Dépose d'un des caches
Déposer les vis, puis tirer sur le cache
aux endroits indiqués.
Repose du cache
Remettre le cache en place comme
illustré, puis reposer les vis.

6-6
1
2
3
4
5
6
7
8
9
10
1. Cache
2. Fiche rapide du clignotant
3. Patte de fixation
Repose du cache
Remettre le cache en place, puis repo-
ser les vis.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-6
