2008 YAMAHA XMAX 250 Betriebsanleitungen (in German)

GAU15301

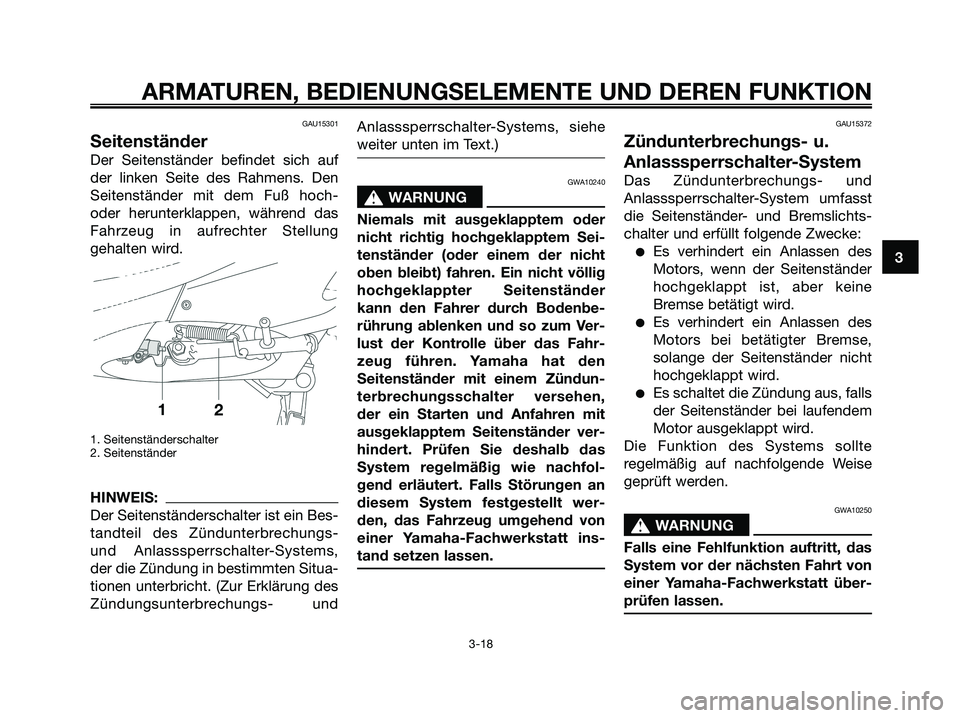

Seitenständer
Der Seitenständer befindet sich auf
der linken Seite des Rahmens. Den
Seitenständer mit dem Fuß hoch-
oder herunterklappen, während das
Fahrzeug in aufrechter Stellung
gehalten wird.
1. Seitenständerschalter
2. Seitenständer
HINWEIS:
Der Seitenständerschalter ist ein Bes-
tandteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- undAnlasssperrschalter-Systems, siehe
weiter unten im Text.)
GWA10240
s s
WARNUNG
Niemals mit ausgeklapptem oder
nicht richtig hochgeklapptem Sei-
tenständer (oder einem der nicht
oben bleibt) fahren. Ein nicht völlig
hochgeklappter Seitenständer
kann den Fahrer durch Bodenbe-
rührung ablenken und so zum Ver-
lust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den
Seitenständer mit einem Zündun-
terbrechungsschalter versehen,
der ein Starten und Anfahren mit
ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das
System regelmäßig wie nachfol-
gend erläutert. Falls Störungen an
diesem System festgestellt wer-
den, das Fahrzeug umgehend von
einer Yamaha-Fachwerkstatt ins-
tand setzen lassen.
GAU15372
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und
Anlasssperrschalter-System umfasst
die Seitenständer- und Bremslichts-
chalter und erfüllt folgende Zwecke:
●Es verhindert ein Anlassen des
Motors, wenn der Seitenständer
hochgeklappt ist, aber keine
Bremse betätigt wird.
●Es verhindert ein Anlassen des
Motors bei betätigter Bremse,
solange der Seitenständer nicht
hochgeklappt wird.
●Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte
regelmäßig auf nachfolgende Weise
geprüft werden.
GWA10250
s s
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 33

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3

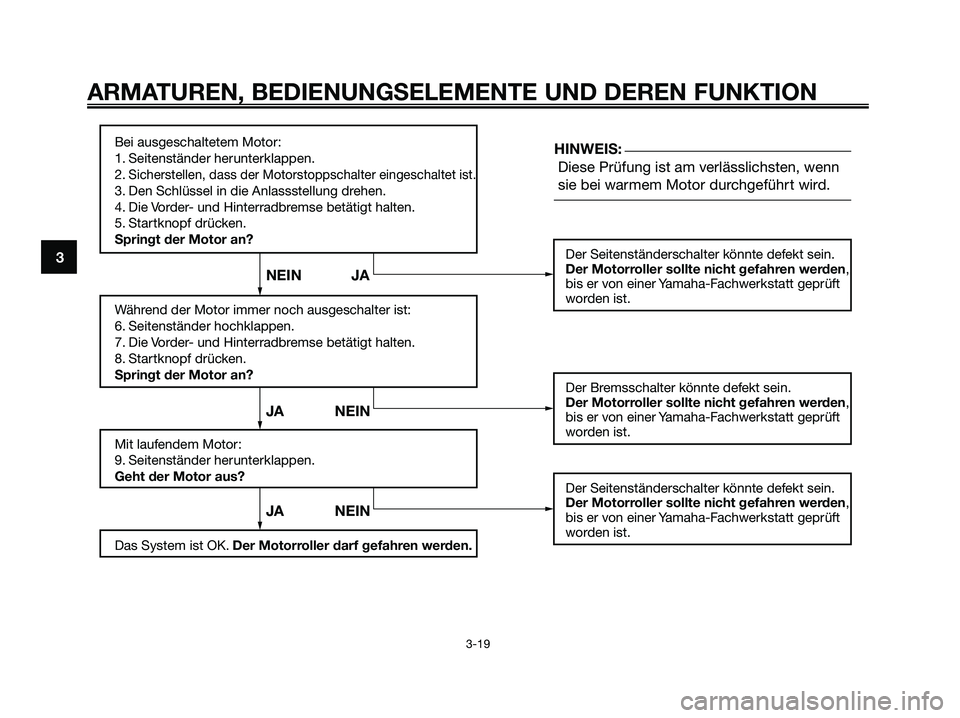

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
1C0-F8199-G4.qxd 22/11/07 05:46 Página 34

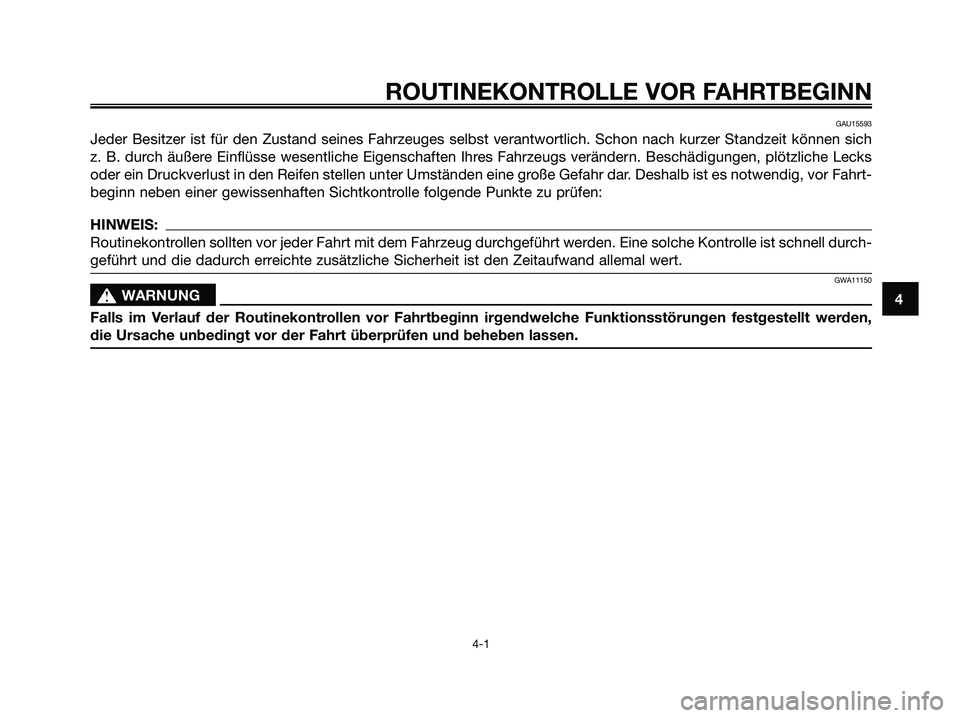

GAU15593
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich
z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks
oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durch-
geführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
GWA11150
s s
WARNUNG
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden,
die Ursache unbedingt vor der Fahrt überprüfen und beheben lassen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
1C0-F8199-G4.qxd 22/11/07 05:46 Página 35

GAU15605

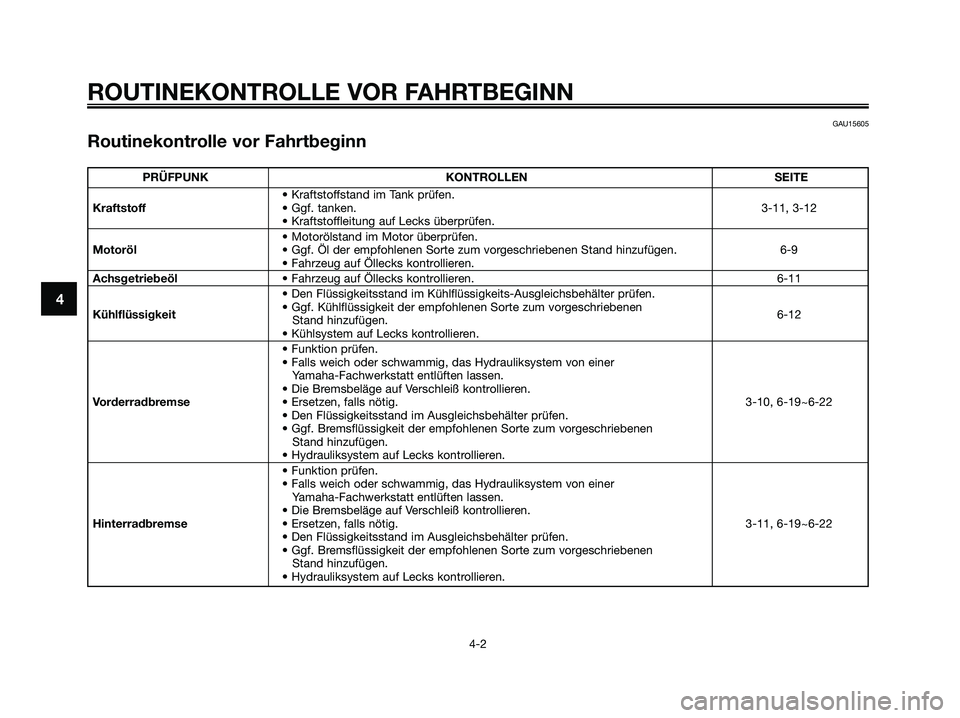

Routinekontrolle vor Fahrtbeginn
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
PRÜFPUNK KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-11, 3-12
• Kraftstoffleitung auf Lecks überprüfen.
• Motorölstand im Motor überprüfen.
Motoröl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 6-9
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-11
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
6-12
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 3-10, 6-19~6-22
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 3-11, 6-19~6-22
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
1C0-F8199-G4.qxd 22/11/07 05:46 Página 36

PRÜFPUNK KONTROLLEN SEITE
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
5-2, 6-15, 6-21
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt
einstellen und des Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-16~6-18
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.3-10, 3-11, 6-19
Hauptständer, Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.6-23
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig. —
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalterkontrollieren.
3-17~3-19
• Ist das System defekt, lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
1C0-F8199-G4.qxd 22/11/07 05:46 Página 37

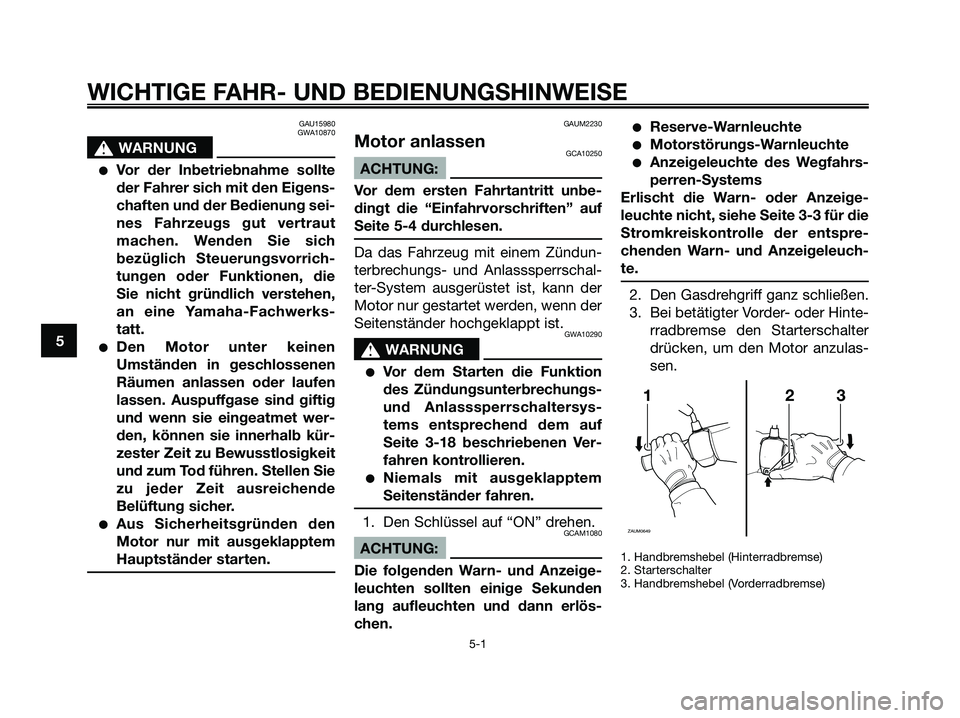

GAU15980
GWA10870
s s
WARNUNG
●Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigens-
chaften und der Bedienung sei-
nes Fahrzeugs gut vertraut
machen. Wenden Sie sich
bezüglich Steuerungsvorrich-
tungen oder Funktionen, die
Sie nicht gründlich verstehen,
an eine Yamaha-Fachwerks-
tatt.
●Den Motor unter keinen
Umständen in geschlossenen
Räumen anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb kür-
zester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie
zu jeder Zeit ausreichende
Belüftung sicher.
●Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.
GAUM2230
Motor anlassenGCA10250
ACHTUNG:
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-4 durchlesen.
Da das Fahrzeug mit einem Zündun-
terbrechungs- und Anlasssperrschal-
ter-System ausgerüstet ist, kann der
Motor nur gestartet werden, wenn der
Seitenständer hochgeklappt ist.
GWA10290
s s
WARNUNG
●Vor dem Starten die Funktion
des Zündungsunterbrechungs-
und Anlasssperrschaltersys-
tems entsprechend dem auf
Seite 3-18 beschriebenen Ver-
fahren kontrollieren.
●Niemals mit ausgeklapptem
Seitenständer fahren.
1. Den Schlüssel auf “ON” drehen.GCAM1080
ACHTUNG:
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden
lang aufleuchten und dann erlös-
chen.
●Reserve-Warnleuchte
●Motorstörungs-Warnleuchte
●Anzeigeleuchte des Wegfahrs-
perren-Systems
Erlischt die Warn- oder Anzeige-
leuchte nicht, siehe Seite 3-3 für die
Stromkreiskontrolle der entspre-
chenden Warn- und Anzeigeleuch-
te.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinte-
rradbremse den Starterschalter
drücken, um den Motor anzulas-
sen.
1. Handbremshebel (Hinterradbremse)
2. Starterschalter
3. Handbremshebel (Vorderradbremse)
123
ZAUM0649
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
1C0-F8199-G4.qxd 22/11/07 05:46 Página 38

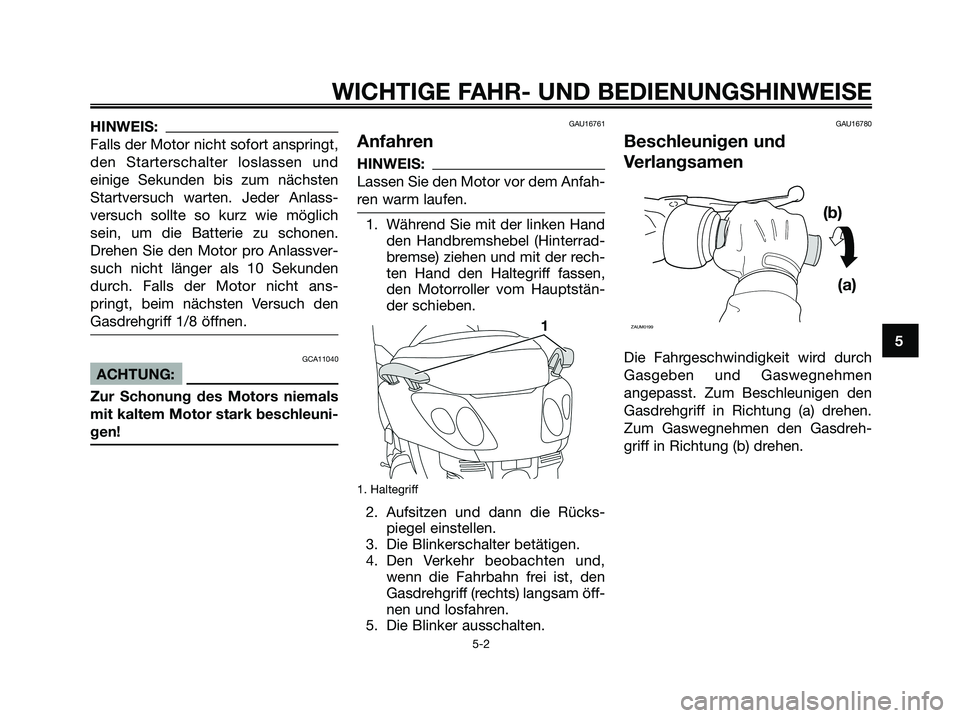

HINWEIS:
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und
einige Sekunden bis zum nächsten
Startversuch warten. Jeder Anlass-
versuch sollte so kurz wie möglich
sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch. Falls der Motor nicht ans-
pringt, beim nächsten Versuch den
Gasdrehgriff 1/8 öffnen.
GCA11040
ACHTUNG:
Zur Schonung des Motors niemals
mit kaltem Motor stark beschleuni-
gen!
GAU16761
Anfahren
HINWEIS:
Lassen Sie den Motor vor dem Anfah-
ren warm laufen.
1. Während Sie mit der linken Hand
den Handbremshebel (Hinterrad-
bremse) ziehen und mit der rech-
ten Hand den Haltegriff fassen,
den Motorroller vom Hauptstän-
der schieben.
1. Haltegriff
2. Aufsitzen und dann die Rücks-
piegel einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und,
wenn die Fahrbahn frei ist, den
Gasdrehgriff (rechts) langsam öff-
nen und losfahren.
5. Die Blinker ausschalten.
GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch
Gasgeben und Gaswegnehmen
angepasst. Zum Beschleunigen den
Gasdrehgriff in Richtung (a) drehen.
Zum Gaswegnehmen den Gasdreh-
griff in Richtung (b) drehen.
(b)
(a)
ZAUM0199
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
1C0-F8199-G4.qxd 22/11/07 05:46 Página 39

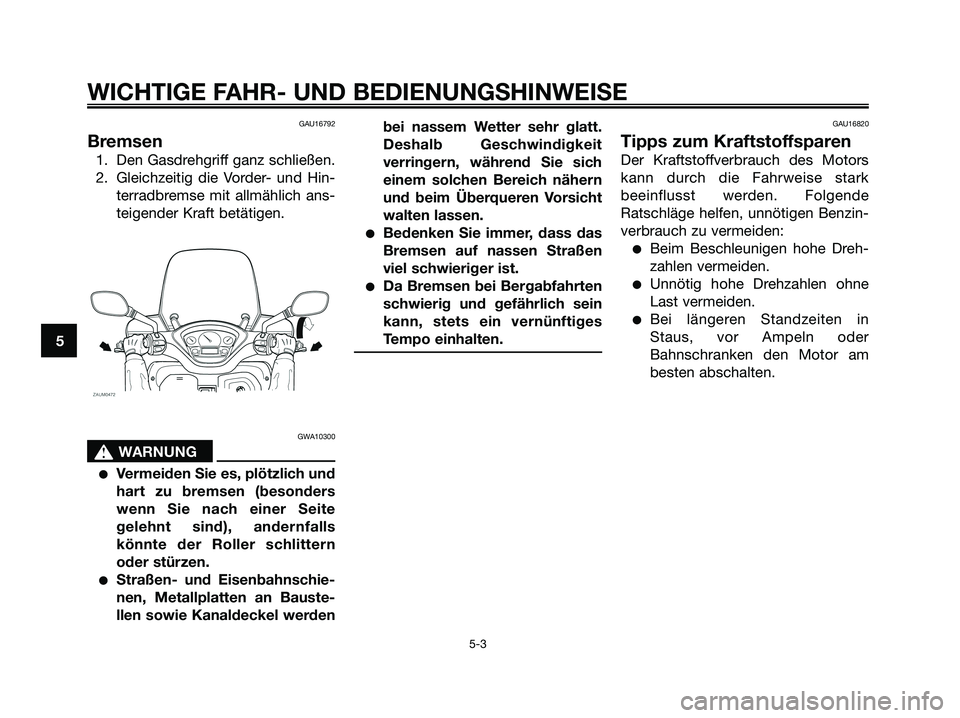

GAU16792
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hin-
terradbremse mit allmählich ans-
teigender Kraft betätigen.
GWA10300
s s
WARNUNG
●Vermeiden Sie es, plötzlich und
hart zu bremsen (besonders
wenn Sie nach einer Seite
gelehnt sind), andernfalls
könnte der Roller schlittern
oder stürzen.
●Straßen- und Eisenbahnschie-
nen, Metallplatten an Bauste-
llen sowie Kanaldeckel werdenbei nassem Wetter sehr glatt.
Deshalb Geschwindigkeit
verringern, während Sie sich
einem solchen Bereich nähern
und beim Überqueren Vorsicht
walten lassen.
●Bedenken Sie immer, dass das
Bremsen auf nassen Straßen
viel schwieriger ist.
●Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges
Tempo einhalten.
GAU16820
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors
kann durch die Fahrweise stark
beeinflusst werden. Folgende
Ratschläge helfen, unnötigen Benzin-
verbrauch zu vermeiden:
●Beim Beschleunigen hohe Dreh-
zahlen vermeiden.
●Unnötig hohe Drehzahlen ohne
Last vermeiden.
●Bei längeren Standzeiten in
Staus, vor Ampeln oder
Bahnschranken den Motor am
besten abschalten.
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
1C0-F8199-G4.qxd 22/11/07 05:46 Página 40
