GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-lampje.
2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-ger dan 10 seconden aaneen draaien.LET OP:
DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-getrokken.
LET OP:
DCA10260


Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.


Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-len.
1. Schakelpedaal
2. Vrijstand
U5WMD5D0.book Page 2 Wednesday, December 5, 2007 9:49 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16810
Tips voor een zuinig brandstof-
verbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.


Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.


Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17091
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan 4800
tpm draaien.
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan 5700
tpm draaien.LET OP:
DCA10301
Na de eerste 1000 km (600 mi) moet de
motorolie worden ververst en de oliefil-
terpatroon of het oliefilterelement wor-den vervangen.1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP:
DCA10310


Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.


Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
U5WMD5D0.book Page 3 Wednesday, December 5, 2007 9:49 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17212
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10310


De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.


Parkeer niet op een helling of op
een zachte ondergrond, de machinezou dan kunnen omvallen.
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.
U5WMD5D0.book Page 4 Wednesday, December 5, 2007 9:49 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17380
Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het rijderzadel. (Zie pagina 3-14.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken.
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U5WMD5D0.book Page 1 Wednesday, December 5, 2007 9:49 AM

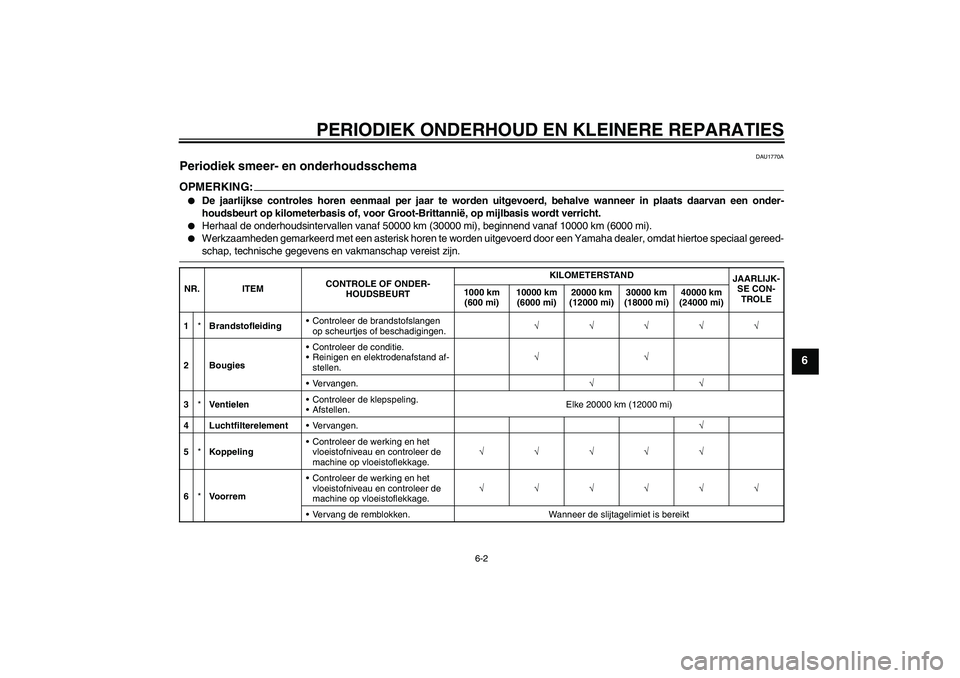

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU1770A
Periodiek smeer- en onderhoudsschema OPMERKING:

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*BrandstofleidingControleer de brandstofslangen
op scheurtjes of beschadigingen.√√√√√
2 BougiesControleer de conditie.
Reinigen en elektrodenafstand af-
stellen.√√
Vervangen.√√
3*Ve n ti e le nControleer de klepspeling.
Afstellen.Elke 20000 km (12000 mi)
4 LuchtfilterelementVervangen.√
5*KoppelingControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√
6*VoorremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
U5WMD5D0.book Page 2 Wednesday, December 5, 2007 9:49 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
7*AchterremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
8*RemslangenControleer op scheurtjes en be-
schadigingen.√√√√√
Vervangen. Elke 4 jaar
9*WielenControleer de speling en contro-
leer op beschadigingen.√√√√
10*BandenControleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
11*WiellagersControleer op speling of bescha-
digingen.√√√√
12*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
13 AandrijfkettingControleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze
grondig met een speciale smering
voor o-ringkettingen.Elke 1000 km (600 mi) en na elke wasbeurt of rit in de regen
14*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km (12000 mi) NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMD5D0.book Page 3 Wednesday, December 5, 2007 9:49 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6
15*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
16Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
17Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
18Scharnieras van
koppelingshendelSmeren met siliconenvet.√√√√√
19Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
20Zijstandaard, mid-
denbokControleer de werking.
Smeren.√√√√√
21*Zijstandaardscha-
kelaarControleer de werking.√√√√√√
22*Vo o r v o r kControleer op een correcte wer-
king en olielekkage.√√√√
23*SchokdemperunitsControleer op een correcte wer-
king en olielekkage.√√√√
24*Brandstofinjectie-
systeemStel de synchronisatie af.√√√√√
25 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
26 OliefilterelementVervangen.√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMD5D0.book Page 4 Wednesday, December 5, 2007 9:49 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
DAU36771
OPMERKING:

Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Onderhoud aan hydraulisch rem- en koppelingssysteem
Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
27*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
28Bewegende delen
en kabelsSmeren.√√√√√
29*Gaskabelhuis en
gaskabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de
gaskabel.√√√√√
30*LuchtinlaatsysteemControleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang beschadigde onderde-
len indien nodig.√√√√√
31*Uitlaatdemper en
uitlaatpijpControleer of de schroef-
klem(men) goed vastzit(ten).√√√√√
32*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5WMD5D0.book Page 5 Wednesday, December 5, 2007 9:49 AM
