MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU23390

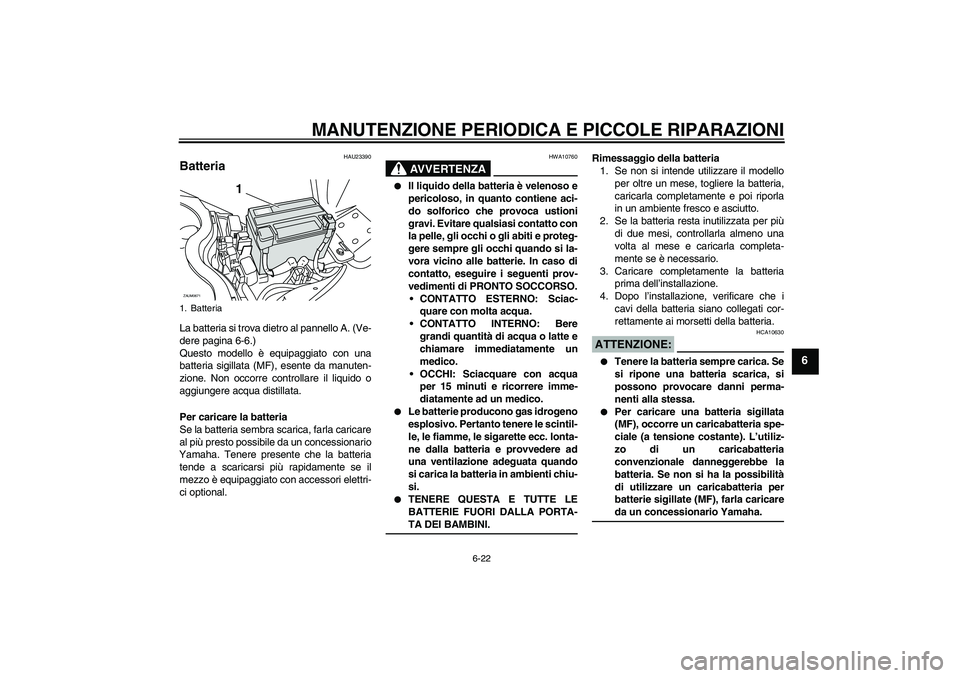

Batteria La batteria si trova dietro al pannello A. (Ve-
dere pagina 6-6.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
1. Batteria
1
ZAUM0671

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23525

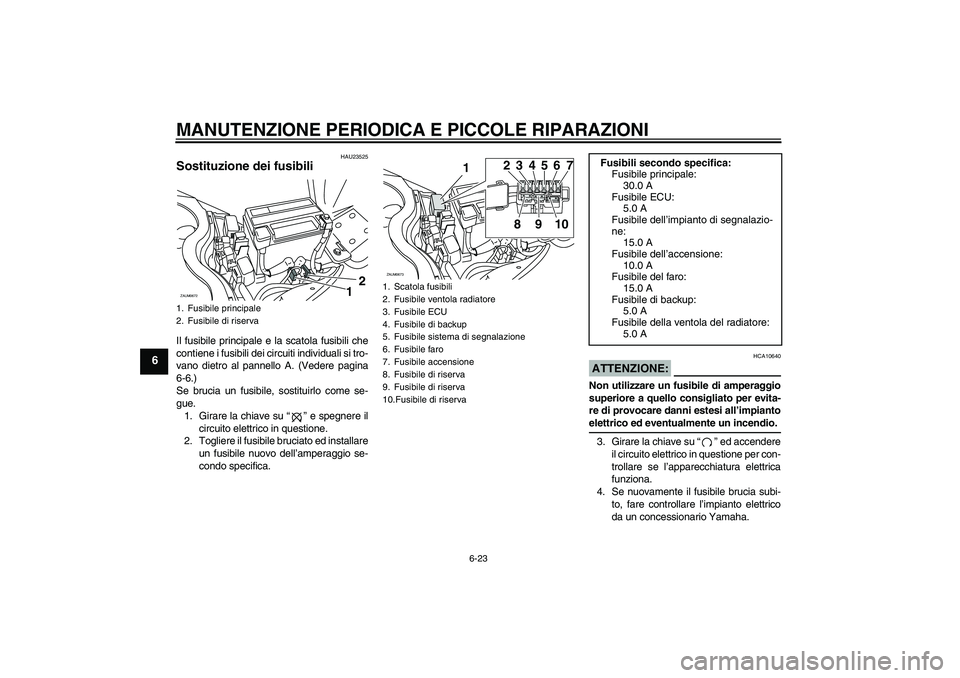

Sostituzione dei fusibili Il fusibile principale e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-
vano dietro al pannello A. (Vedere pagina
6-6.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “” e spegnere il
circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile principale
2. Fusibile di riserva
12
ZAUM0672
1. Scatola fusibili
2. Fusibile ventola radiatore
3. Fusibile ECU
4. Fusibile di backup
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile accensione
8. Fusibile di riserva
9. Fusibile di riserva
10.Fusibile di riserva
1
ZAUM0673
23
8910456 7
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile ECU:
5.0 A
Fusibile dell’impianto di segnalazio-
ne:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile del faro:
15.0 A
Fusibile di backup:
5.0 A
Fusibile della ventola del radiatore:
5.0 A

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAUM2180

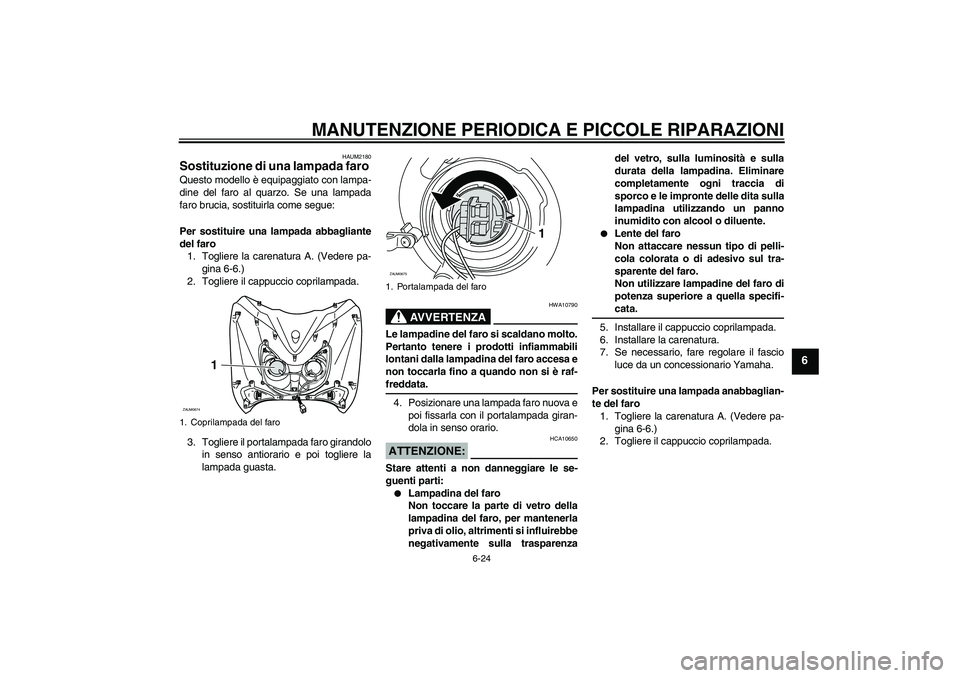

Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampada
faro brucia, sostituirla come segue:
Per sostituire una lampada abbagliante
del faro
1. Togliere la carenatura A. (Vedere pa-
gina 6-6.)
2. Togliere il cappuccio coprilampada.
3. Togliere il portalampada faro girandolo
in senso antiorario e poi togliere la
lampada guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada giran-
dola in senso orario.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenzadel vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
5. Installare il cappuccio coprilampada.
6. Installare la carenatura.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
Per sostituire una lampada anabbaglian-
te del faro
1. Togliere la carenatura A. (Vedere pa-
gina 6-6.)
2. Togliere il cappuccio coprilampada.
1. Coprilampada del faro
1
ZAUM0674
1. Portalampada del faroZAUM0675
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6

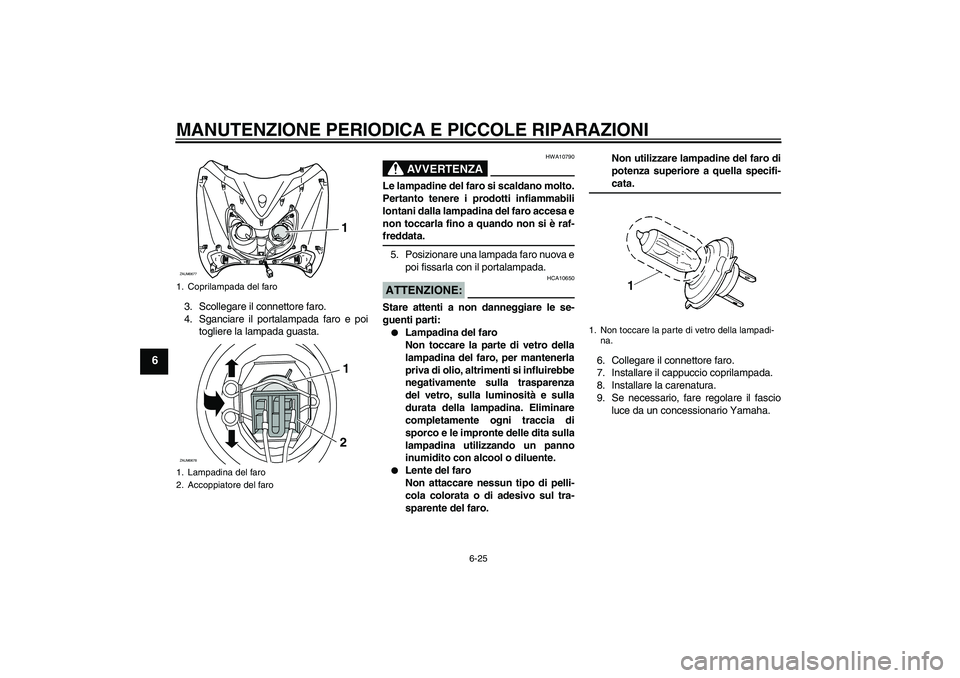

3. Scollegare il connettore faro.
4. Sganciare il portalampada faro e poi
togliere la lampada guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
5. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
6. Collegare il connettore faro.
7. Installare il cappuccio coprilampada.
8. Installare la carenatura.
9. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
1. Coprilampada del faro
1. Lampadina del faro
2. Accoppiatore del faro
1
ZAUM0677 ZAUM0678
1
2
1. Non toccare la parte di vetro della lampadi-
na.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAUT1260

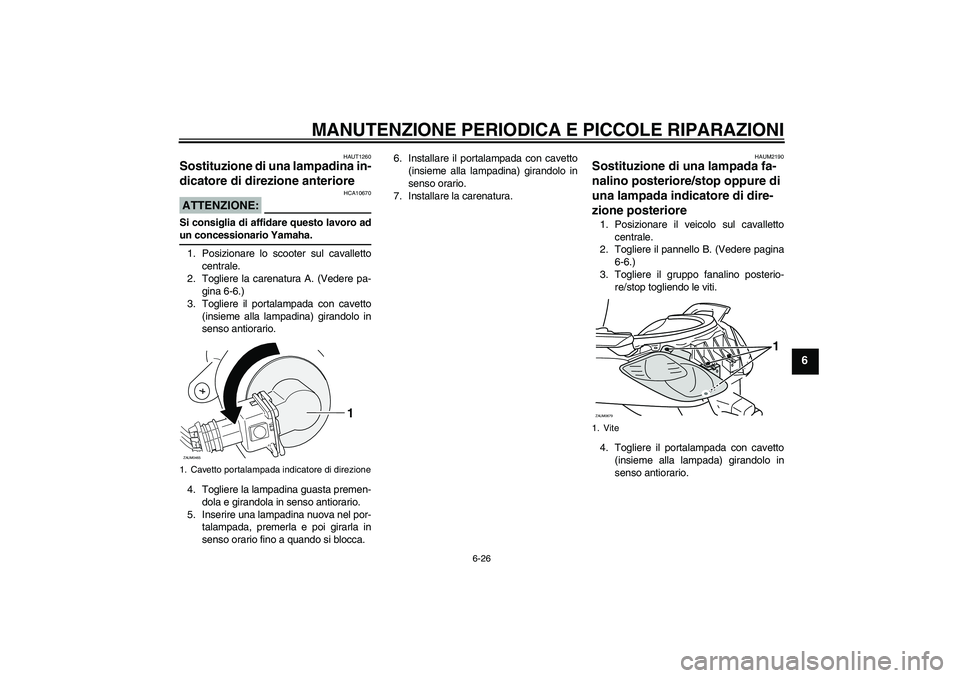

Sostituzione di una lampadina in-
dicatore di direzione anteriore ATTENZIONE:
HCA10670
Si consiglia di affidare questo lavoro adun concessionario Yamaha.
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura A. (Vedere pa-
gina 6-6.)
3. Togliere il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso antiorario.
4. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
5. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.6. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
7. Installare la carenatura.
HAUM2190
Sostituzione di una lampada fa-
nalino posteriore/stop oppure di
una lampada indicatore di dire-
zione posteriore 1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere il pannello B. (Vedere pagina
6-6.)
3. Togliere il gruppo fanalino posterio-
re/stop togliendo le viti.
4. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
1. Cavetto portalampada indicatore di direzione
1
ZAUM0465
1. ViteZAUM0679
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
5. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
6. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
7. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
8. Installare le viti ed il gruppo fanalino
posteriore/stop.
9. Installare il pannello.
HAUM2200

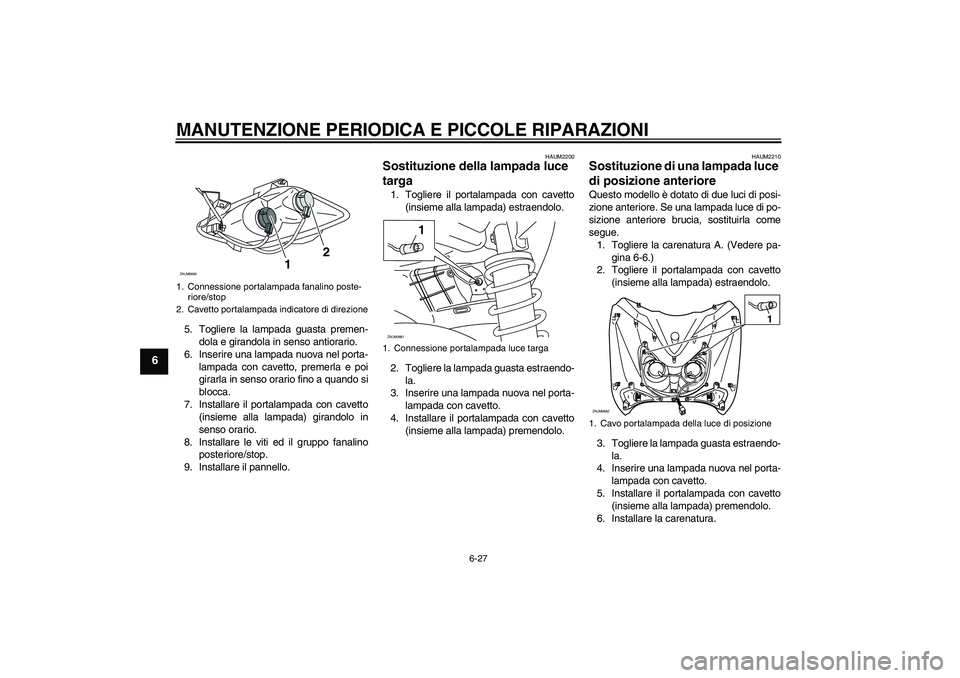

Sostituzione della lampada luce
targa 1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada guasta estraendo-
la.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
HAUM2210
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere la carenatura A. (Vedere pa-
gina 6-6.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
3. Togliere la lampada guasta estraendo-
la.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare la carenatura.
1. Connessione portalampada fanalino poste-
riore/stop
2. Cavetto portalampada indicatore di direzioneZAUM0680
12
1. Connessione portalampada luce targaZAUM0681
1
1. Cavo portalampada della luce di posizioneZAUM0682
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU25880

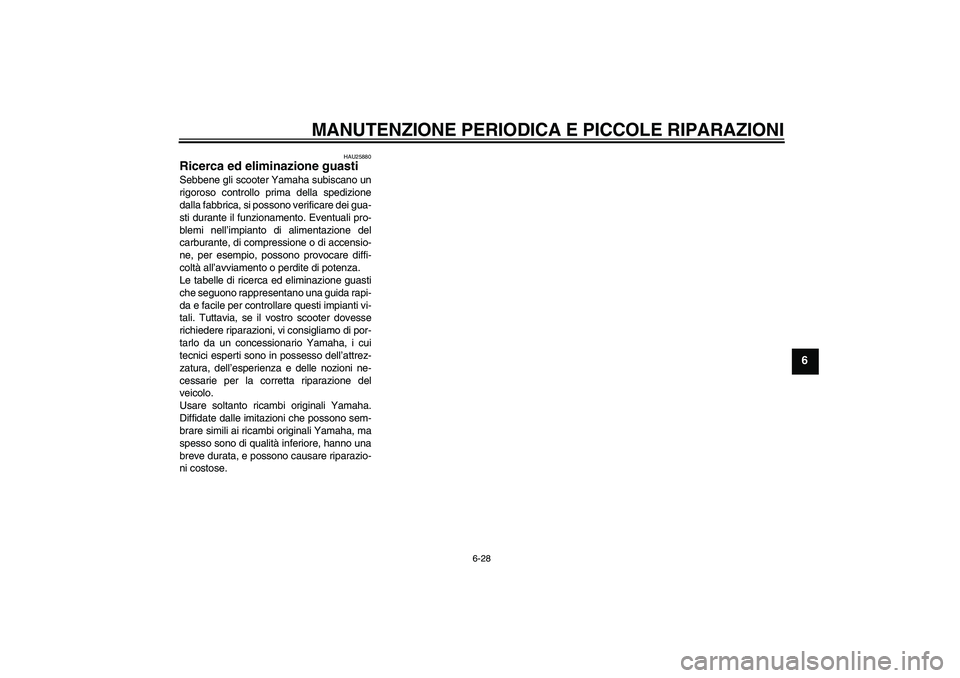

Ricerca ed eliminazione guasti Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.

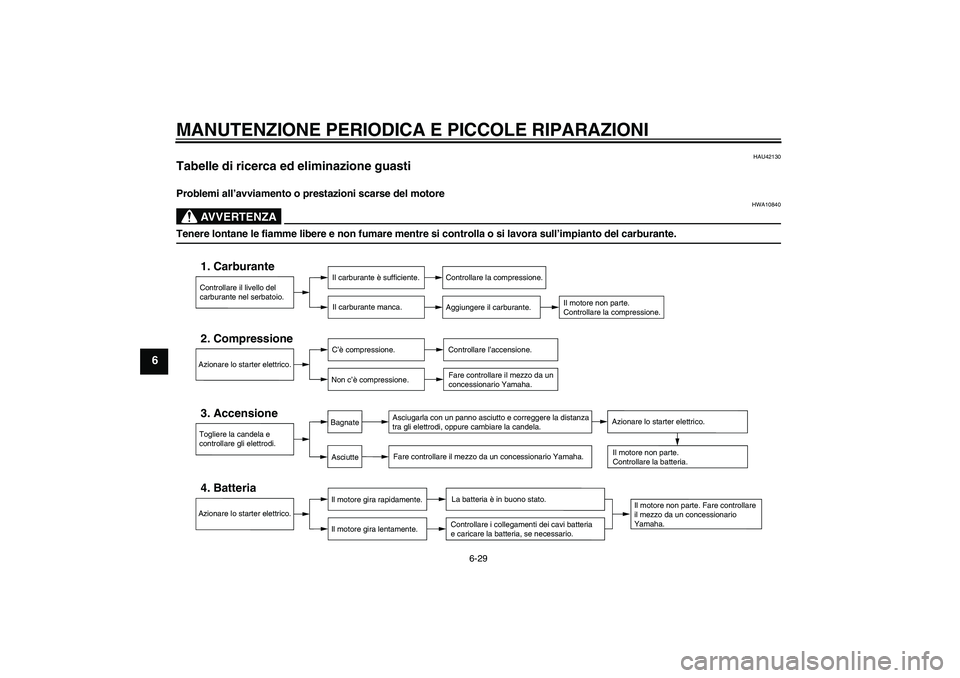

Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro scooter dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU42130
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria
e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
