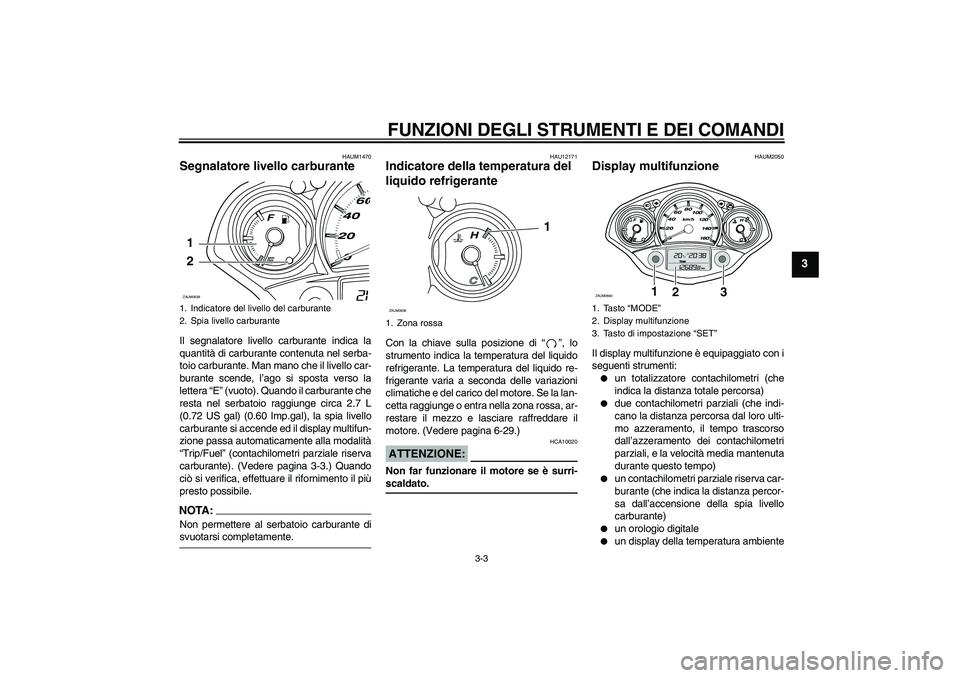

Page 17 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAUM1470
Segnalatore livello carburante Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando il carburante che
resta nel serbatoio raggiunge circa 2.7 L
(0.72 US gal) (0.60 Imp.gal), la spia livello
carburante si accende ed il display multifun-
zione passa automaticamente alla modalità
“Trip/Fuel” (contachilometri parziale riserva
carburante). (Vedere pagina 3-3.) Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.NOTA:Non permettere al serbatoio carburante disvuotarsi completamente.
HAU12171
Indicatore della temperatura del
liquido refrigerante Con la chiave sulla posizione di “”, lo
strumento indica la temperatura del liquido
refrigerante. La temperatura del liquido re-
frigerante varia a seconda delle variazioni
climatiche e del carico del motore. Se la lan-
cetta raggiunge o entra nella zona rossa, ar-
restare il mezzo e lasciare raffreddare il
motore. (Vedere pagina 6-29.)ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
HAUM2050
Display multifunzione Il display multifunzione è equipaggiato con i
seguenti strumenti:
un totalizzatore contachilometri (che
indica la distanza totale percorsa)
due contachilometri parziali (che indi-
cano la distanza percorsa dal loro ulti-
mo azzeramento, il tempo trascorso
dall’azzeramento dei contachilometri
parziali, e la velocità media mantenuta
durante questo tempo)
un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)
un orologio digitale
un display della temperatura ambiente
1. Indicatore del livello del carburante
2. Spia livello carburante1
2ZAUM0638
1. Zona rossa
1
ZAUM0639
1. Tasto “MODE”
2. Display multifunzione
3. Tasto di impostazione “SET”
1
2
3
ZAUM0640

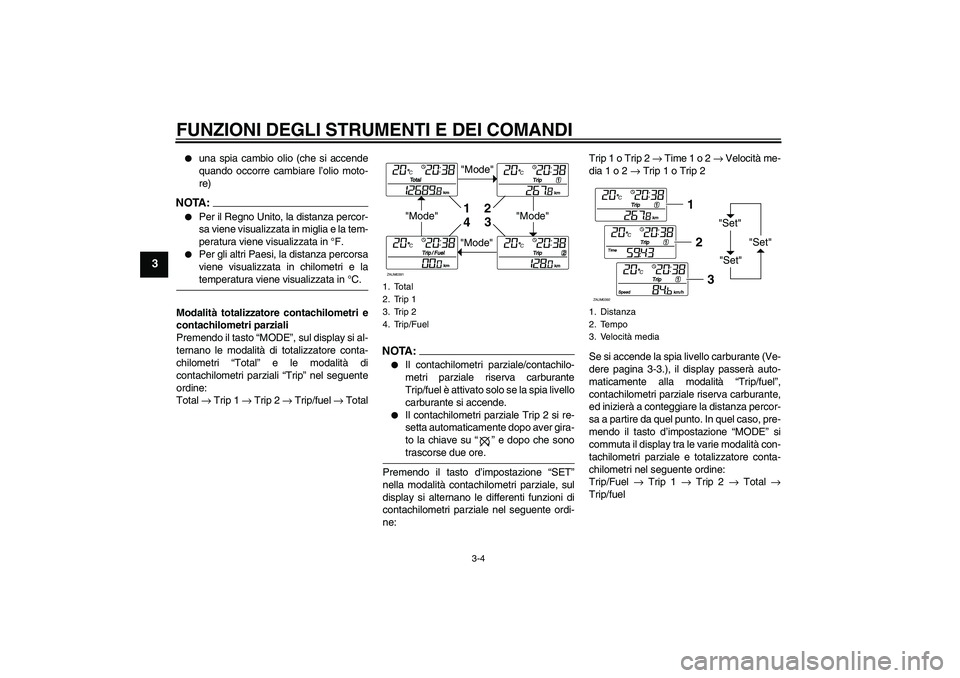

Page 18 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
una spia cambio olio (che si accende
quando occorre cambiare l’olio moto-
re)
NOTA:
Per il Regno Unito, la distanza percor-
sa viene visualizzata in miglia e la tem-
peratura viene visualizzata in °F.
Per gli altri Paesi, la distanza percorsa
viene visualizzata in chilometri e latemperatura viene visualizzata in °C.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “MODE”, sul display si al-
ternano le modalità di totalizzatore conta-
chilometri “Total” e le modalità di
contachilometri parziali “Trip” nel seguente
ordine:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
NOTA :
Il contachilometri parziale/contachilo-
metri parziale riserva carburante
Trip/fuel è attivato solo se la spia livello
carburante si accende.
Il contachilometri parziale Trip 2 si re-
setta automaticamente dopo aver gira-
to la chiave su “” e dopo che sonotrascorse due ore.
Premendo il tasto d’impostazione “SET”
nella modalità contachilometri parziale, sul
display si alternano le differenti funzioni di
contachilometri parziale nel seguente ordi-
ne:Trip 1 o Trip 2 → Time 1 o 2 → Velocità me-
dia 1 o 2 → Trip 1 o Trip 2
Se si accende la spia livello carburante (Ve-
dere pagina 3-3.), il display passerà auto-
maticamente alla modalità “Trip/fuel”,
contachilometri parziale riserva carburante,
ed inizierà a conteggiare la distanza percor-
sa a partire da quel punto. In quel caso, pre-
mendo il tasto d’impostazione “MODE” si
commuta il display tra le varie modalità con-
tachilometri parziale e totalizzatore conta-
chilometri nel seguente ordine:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Distanza
2. Tempo
3. Velocità media
"Set"
"Set""Set"
12
3
ZAUM0392

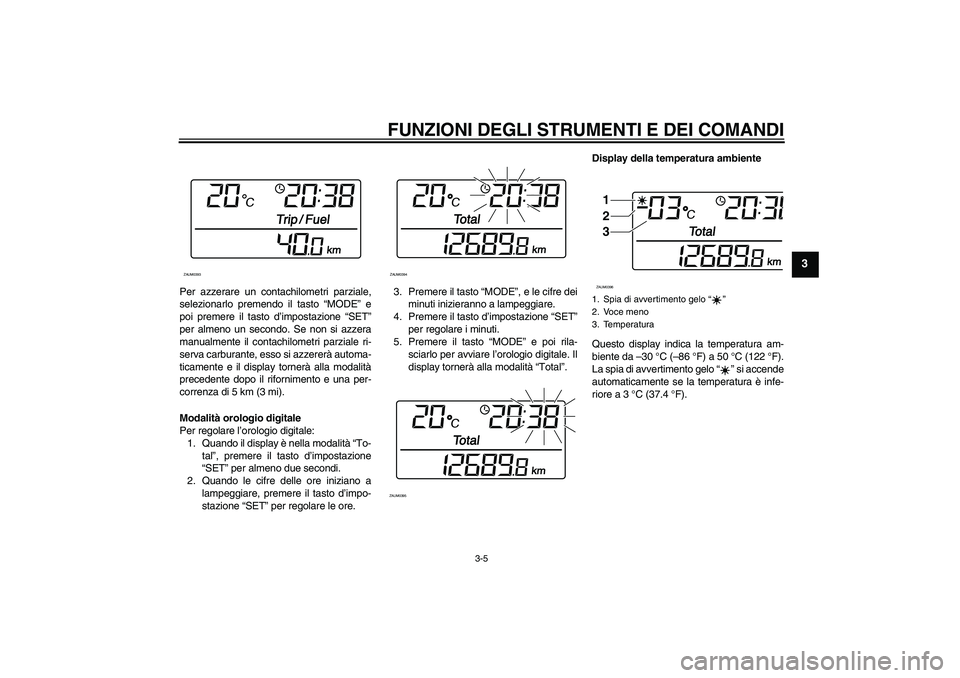

Page 19 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “MODE” e
poi premere il tasto d’impostazione “SET”
per almeno un secondo. Se non si azzera
manualmente il contachilometri parziale ri-
serva carburante, esso si azzererà automa-
ticamente e il display tornerà alla modalità
precedente dopo il rifornimento e una per-
correnza di 5 km (3 mi).
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Quando il display è nella modalità “To-
tal”, premere il tasto d’impostazione
“SET” per almeno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’impo-
stazione “SET” per regolare le ore.3. Premere il tasto “MODE”, e le cifre dei
minuti inizieranno a lampeggiare.
4. Premere il tasto d’impostazione “SET”
per regolare i minuti.
5. Premere il tasto “MODE” e poi rila-
sciarlo per avviare l’orologio digitale. Il
display tornerà alla modalità “Total”.Display della temperatura ambiente
Questo display indica la temperatura am-
biente da –30 °C (–86 °F) a 50 °C (122 °F).
La spia di avvertimento gelo “” si accende
automaticamente se la temperatura è infe-
riore a 3 °C (37.4 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Spia di avvertimento gelo “”
2. Voce meno
3. Temperatura1
2
3ZAUM0396

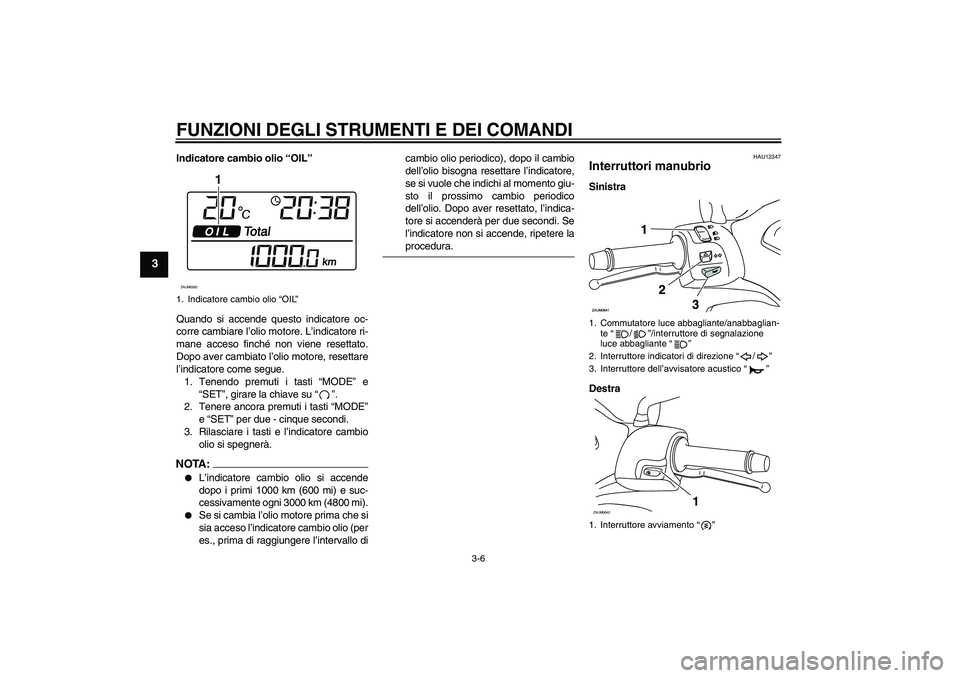

Page 20 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Indicatore cambio olio “OIL”
Quando si accende questo indicatore oc-
corre cambiare l’olio motore. L’indicatore ri-
mane acceso finché non viene resettato.
Dopo aver cambiato l’olio motore, resettare
l’indicatore come segue.
1. Tenendo premuti i tasti “MODE” e
“SET”, girare la chiave su “”.
2. Tenere ancora premuti i tasti “MODE”
e “SET” per due - cinque secondi.
3. Rilasciare i tasti e l’indicatore cambio
olio si spegnerà.NOTA:
L’indicatore cambio olio si accende
dopo i primi 1000 km (600 mi) e suc-
cessivamente ogni 3000 km (4800 mi).
Se si cambia l’olio motore prima che si
sia acceso l’indicatore cambio olio (per
es., prima di raggiungere l’intervallo dicambio olio periodico), dopo il cambio
dell’olio bisogna resettare l’indicatore,
se si vuole che indichi al momento giu-
sto il prossimo cambio periodico
dell’olio. Dopo aver resettato, l’indica-
tore si accenderà per due secondi. Se
l’indicatore non si accende, ripetere la
procedura.
HAU12347
Interruttori manubrio Sinistra
Destra
1. Indicatore cambio olio “OIL”
1
ZAUM0582
1. Commutatore luce abbagliante/anabbaglian-
te “/”/interruttore di segnalazione
luce abbagliante “”
2. Interruttore indicatori di direzione “/”
3. Interruttore dell’avvisatore acustico “”
1. Interruttore avviamento “”ZAUM0642
1

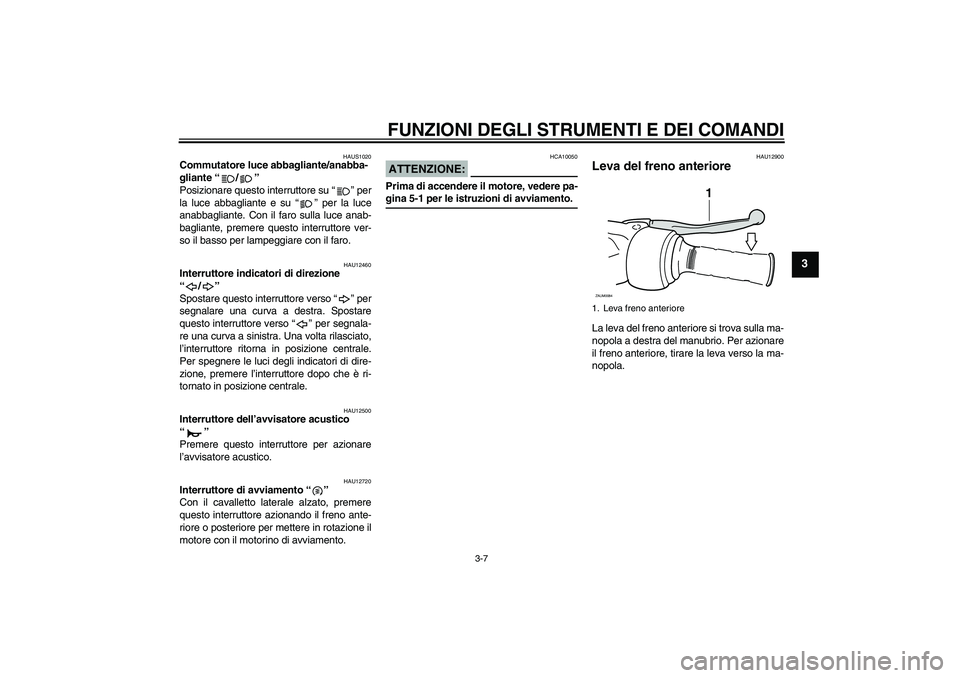

Page 21 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAUS1020
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante. Con il faro sulla luce anab-
bagliante, premere questo interruttore ver-
so il basso per lampeggiare con il faro.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12720
Interruttore di avviamento “”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione il
motore con il motorino di avviamento.
ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
HAU12900
Leva del freno anteriore La leva del freno anteriore si trova sulla ma-
nopola a destra del manubrio. Per azionare
il freno anteriore, tirare la leva verso la ma-
nopola.1. Leva freno anteriore
1
ZAUM0084

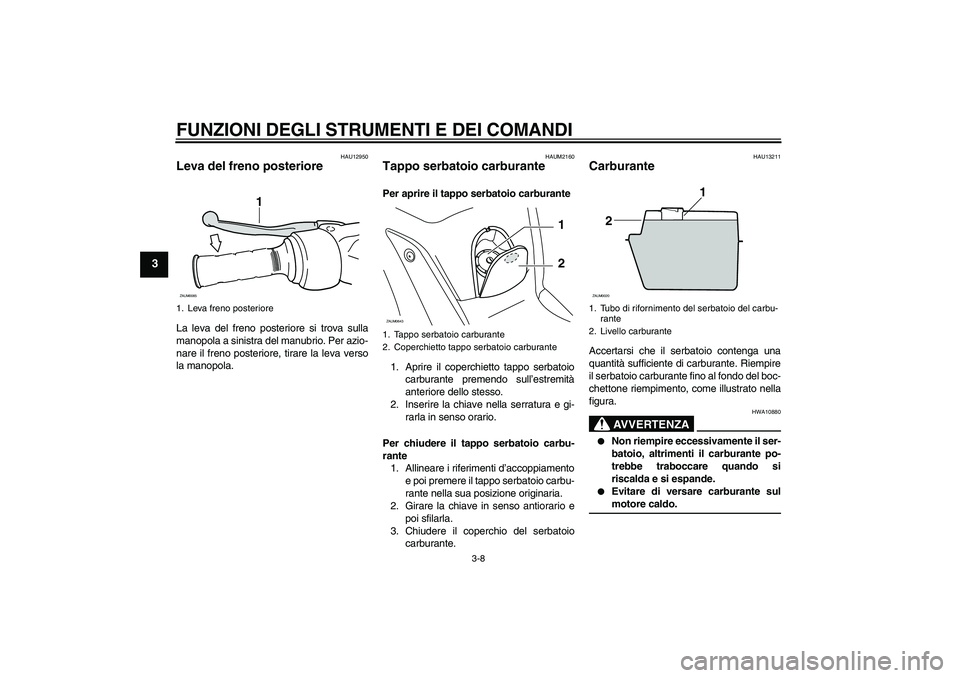

Page 22 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
HAU12950
Leva del freno posteriore La leva del freno posteriore si trova sulla
manopola a sinistra del manubrio. Per azio-
nare il freno posteriore, tirare la leva verso
la manopola.
HAUM2160
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
1. Aprire il coperchietto tappo serbatoio
carburante premendo sull’estremità
anteriore dello stesso.
2. Inserire la chiave nella serratura e gi-
rarla in senso orario.
Per chiudere il tappo serbatoio carbu-
rante
1. Allineare i riferimenti d’accoppiamento
e poi premere il tappo serbatoio carbu-
rante nella sua posizione originaria.
2. Girare la chiave in senso antiorario e
poi sfilarla.
3. Chiudere il coperchio del serbatoio
carburante.
HAU13211
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio carburante fino al fondo del boc-
chettone riempimento, come illustrato nella
figura.
AVVERTENZA
HWA10880
Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.
Evitare di versare carburante sulmotore caldo.
1. Leva freno posteriore
1
ZAUM0085
1. Tappo serbatoio carburante
2. Coperchietto tappo serbatoio carburanteZAUM0643
1
2
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
1
2
ZAUM0020

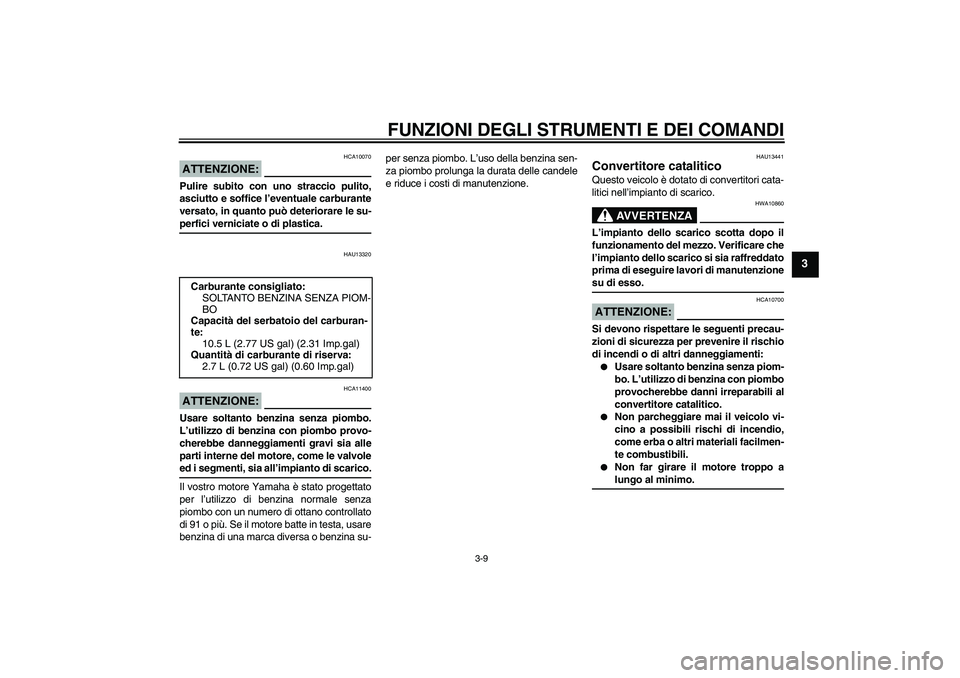

Page 23 of 78
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13320
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
HAU13441
Convertitore catalitico Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:
Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.
Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.
Non far girare il motore troppo alungo al minimo. Carburante consigliato:
SOLTANTO BENZINA SENZA PIOM-
BO
Capacità del serbatoio del carburan-
te:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Quantità di carburante di riserva:
2.7 L (0.72 US gal) (0.60 Imp.gal)
Page 24 of 78

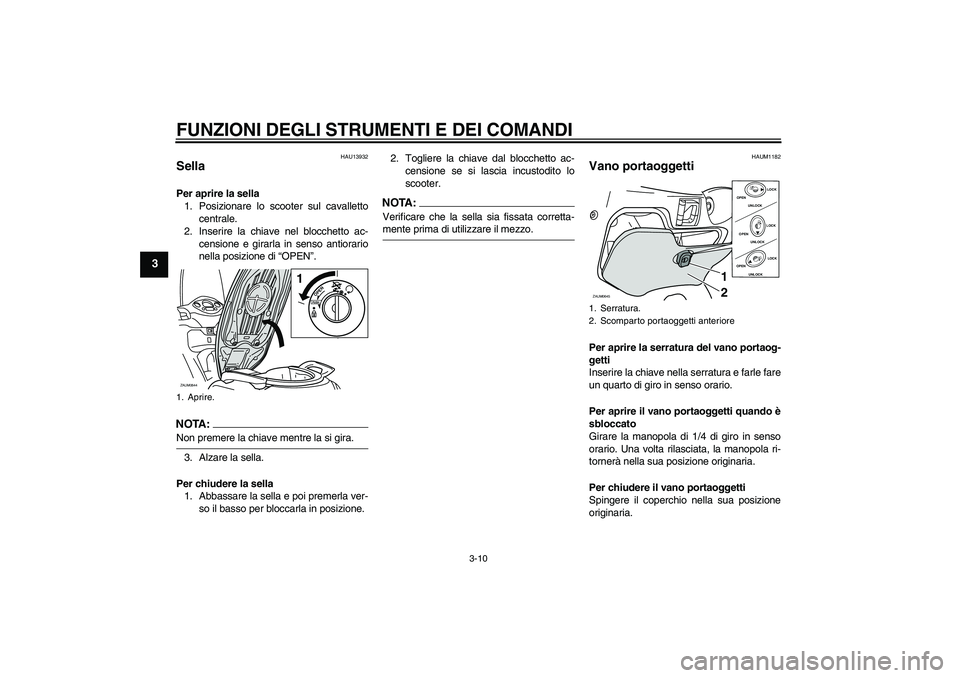

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU13932
Sella Per aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione e girarla in senso antiorario
nella posizione di “OPEN”.NOTA:Non premere la chiave mentre la si gira.
3. Alzare la sella.
Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTA:Verificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAUM1182
Vano portaoggetti Per aprire la serratura del vano portaog-
getti
Inserire la chiave nella serratura e farle fare
un quarto di giro in senso orario.
Per aprire il vano portaoggetti quando è
sbloccato
Girare la manopola di 1/4 di giro in senso
orario. Una volta rilasciata, la manopola ri-
tornerà nella sua posizione originaria.
Per chiudere il vano portaoggetti
Spingere il coperchio nella sua posizione
originaria.
1. Aprire.ZAUM0644
PUSHOPEN
1
1. Serratura.
2. Scomparto portaoggetti anterioreZAUM0645
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
