2008 YAMAHA XCITY 250 Manuale duso (in Italian)

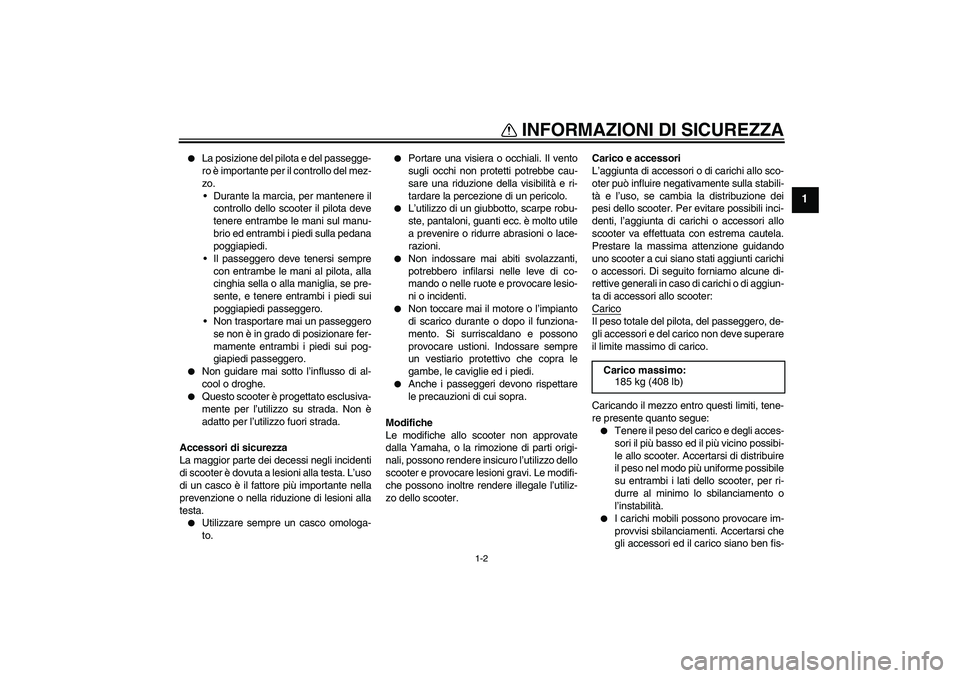

INFORMAZIONI DI SICUREZZA
1-2
1


La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo.
Durante la marcia, per mantenere il
controllo dello scooter il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sulla pedana
poggiapiedi.
Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero.
Non trasportare mai un passeggero
se non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.


Non guidare mai sotto l’influsso di al-
cool o droghe.


Questo scooter è progettato esclusiva-
mente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter è dovuta a lesioni alla testa. L’uso
di un casco è il fattore più importante nella
prevenzione o nella riduzione di lesioni alla
testa.


Utilizzare sempre un casco omologa-
to.


Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.


L’utilizzo di un giubbotto, scarpe robu-
ste, pantaloni, guanti ecc. è molto utile
a prevenire o ridurre abrasioni o lace-
razioni.


Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.


Non toccare mai il motore o l’impianto
di scarico durante o dopo il funziona-
mento. Si surriscaldano e possono
provocare ustioni. Indossare sempre
un vestiario protettivo che copra le
gambe, le caviglie ed i piedi.


Anche i passeggeri devono rispettare
le precauzioni di cui sopra.
Modifiche
Le modifiche allo scooter non approvate
dalla Yamaha, o la rimozione di parti origi-
nali, possono rendere insicuro l’utilizzo dello
scooter e provocare lesioni gravi. Le modifi-
che possono inoltre rendere illegale l’utiliz-
zo dello scooter.Carico e accessori
L’aggiunta di accessori o di carichi allo sco-
oter può influire negativamente sulla stabili-
tà e l’uso, se cambia la distribuzione dei
pesi dello scooter. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori allo
scooter va effettuata con estrema cautela.
Prestare la massima attenzione guidando
uno scooter a cui siano stati aggiunti carichi
o accessori. Di seguito forniamo alcune di-
rettive generali in caso di carichi o di aggiun-
ta di accessori allo scooter:
Carico
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le allo scooter. Accertarsi di distribuire
il peso nel modo più uniforme possibile
su entrambi i lati dello scooter, per ri-
durre al minimo lo sbilanciamento o
l’instabilità.


I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis- Carico massimo:
185 kg (408 lb)

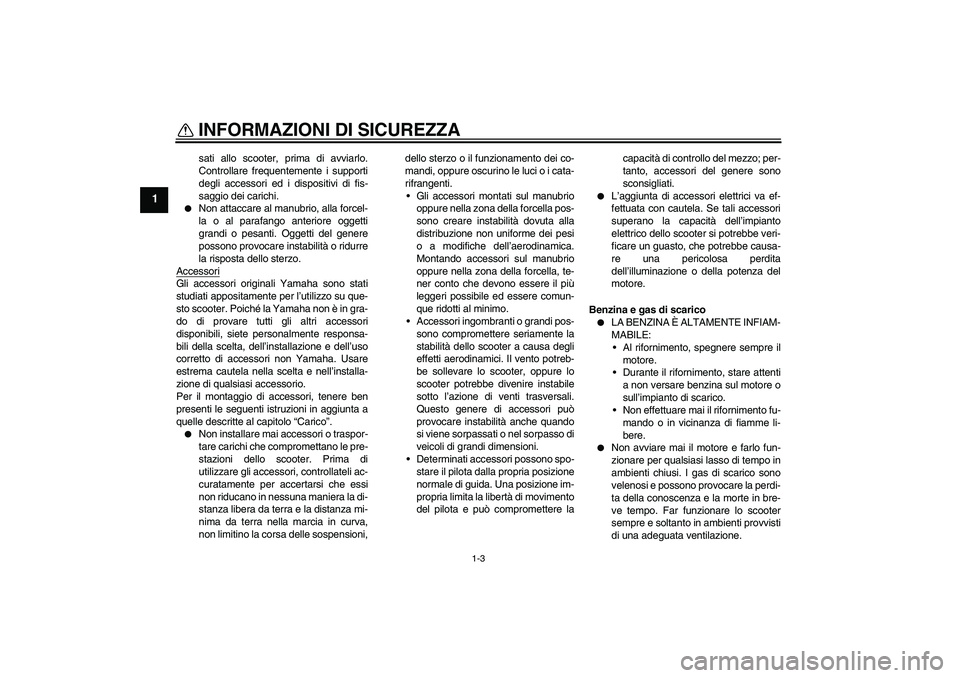

INFORMAZIONI DI SICUREZZA
1-3
1
sati allo scooter, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.


Non attaccare al manubrio, alla forcel-
la o al parafango anteriore oggetti
grandi o pesanti. Oggetti del genere
possono provocare instabilità o ridurre
la risposta dello sterzo.
Accessori
Gli accessori originali Yamaha sono stati
studiati appositamente per l’utilizzo su que-
sto scooter. Poiché la Yamaha non è in gra-
do di provare tutti gli altri accessori
disponibili, siete personalmente responsa-
bili della scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha. Usare
estrema cautela nella scelta e nell’installa-
zione di qualsiasi accessorio.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere lacapacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se tali accessori
superano la capacità dell’impianto
elettrico dello scooter si potrebbe veri-
ficare un guasto, che potrebbe causa-
re una pericolosa perdita
dell’illuminazione o della potenza del
motore.
Benzina e gas di scarico


LA BENZINA È ALTAMENTE INFIAM-
MABILE:
Al rifornimento, spegnere sempre il
motore.
Durante il rifornimento, stare attenti
a non versare benzina sul motore o
sull’impianto di scarico.
Non effettuare mai il rifornimento fu-
mando o in vicinanza di fiamme li-
bere.


Non avviare mai il motore e farlo fun-
zionare per qualsiasi lasso di tempo in
ambienti chiusi. I gas di scarico sono
velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
ve tempo. Far funzionare lo scooter
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.

INFORMAZIONI DI SICUREZZA
1-4
1


Prima di lasciare incustodito lo scoo-
ter, spegnere sempre il motore e to-
gliere la chiave dal blocchetto
accensione. Tener presente quanto
segue quando si parcheggia lo scoo-
ter:
Il motore e l’impianto di scarico pos-
sono essere molto caldi, pertanto
parcheggiare lo scooter in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino questi punti cal-
di.
Non parcheggiare lo scooter su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare lo scooter accan-
to a possibili fonti di incendio (per
es. caldaie a kerosene, o vicino ad
una fiamma libera), altrimenti po-
trebbe prendere fuoco.


In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzina
sulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
HAU10371
Ulteriori consigli per una guida
sicura

Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.


Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.


Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.


Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.


Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.


Le pastiglie del freno potrebbero ba-
gnarsi nel lavare il veicolo. Verificare
sempre i freni prima di montare sul ve-
icolo appena lavato.


Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.


Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile.

DESCRIZIONE
2-1
2
HAU10410

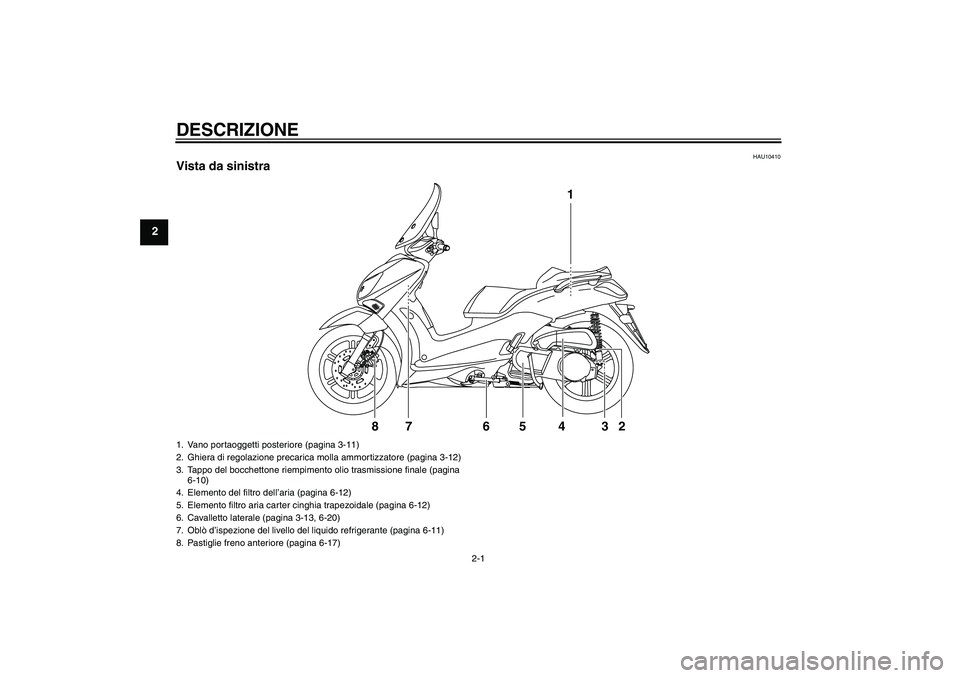

Vista da sinistra
1
2 3 4 5 76 8
1. Vano portaoggetti posteriore (pagina 3-11)
2. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-12)
3. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-10)
4. Elemento del filtro dell’aria (pagina 6-12)
5. Elemento filtro aria carter cinghia trapezoidale (pagina 6-12)
6. Cavalletto laterale (pagina 3-13, 6-20)
7. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-11)
8. Pastiglie freno anteriore (pagina 6-17)

DESCRIZIONE
2-2
2
HAU10420

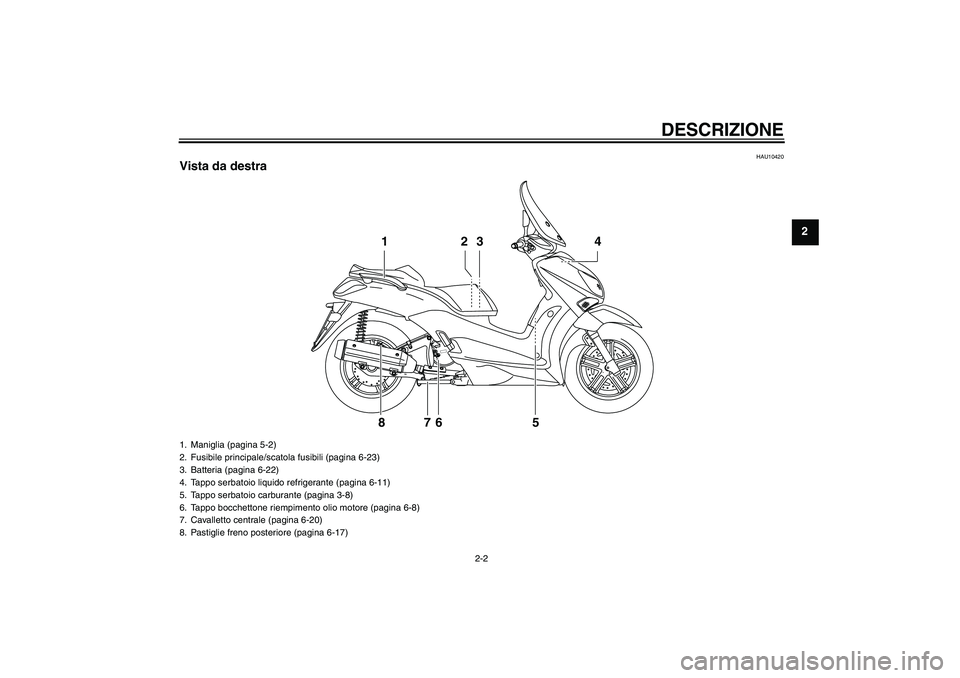

Vista da destra
2 13 4
5 6 7 8
1. Maniglia (pagina 5-2)
2. Fusibile principale/scatola fusibili (pagina 6-23)
3. Batteria (pagina 6-22)
4. Tappo serbatoio liquido refrigerante (pagina 6-11)
5. Tappo serbatoio carburante (pagina 3-8)
6. Tappo bocchettone riempimento olio motore (pagina 6-8)
7. Cavalletto centrale (pagina 6-20)
8. Pastiglie freno posteriore (pagina 6-17)

DESCRIZIONE
2-3
2
HAU10430

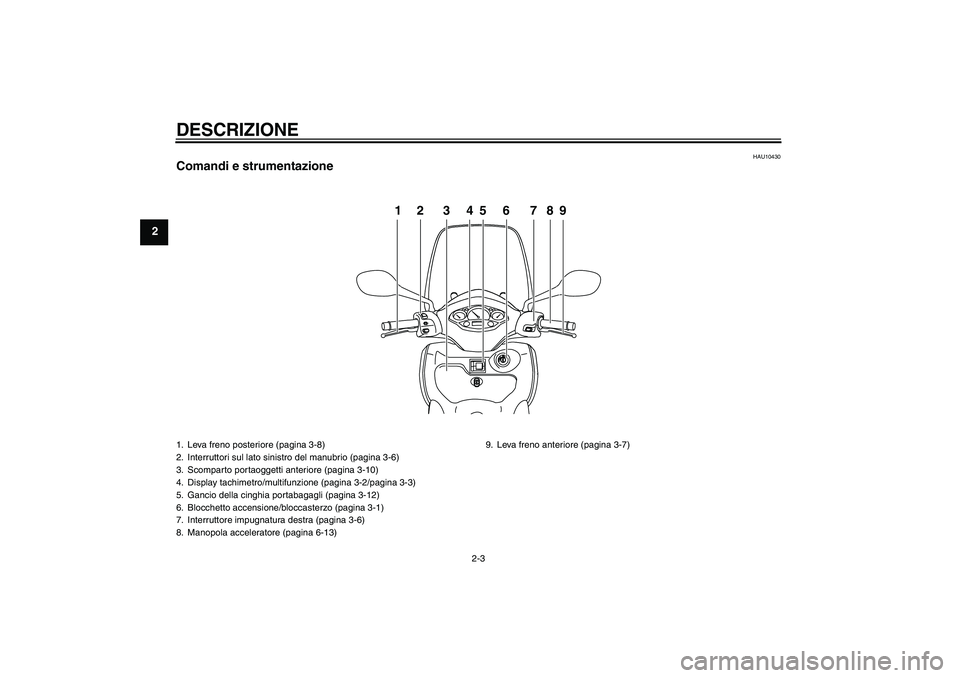

Comandi e strumentazione
PUSHOPEN
12 3456 789
1. Leva freno posteriore (pagina 3-8)
2. Interruttori sul lato sinistro del manubrio (pagina 3-6)
3. Scomparto portaoggetti anteriore (pagina 3-10)
4. Display tachimetro/multifunzione (pagina 3-2/pagina 3-3)
5. Gancio della cinghia portabagagli (pagina 3-12)
6. Blocchetto accensione/bloccasterzo (pagina 3-1)
7. Interruttore impugnatura destra (pagina 3-6)
8. Manopola acceleratore (pagina 6-13)9. Leva freno anteriore (pagina 3-7)

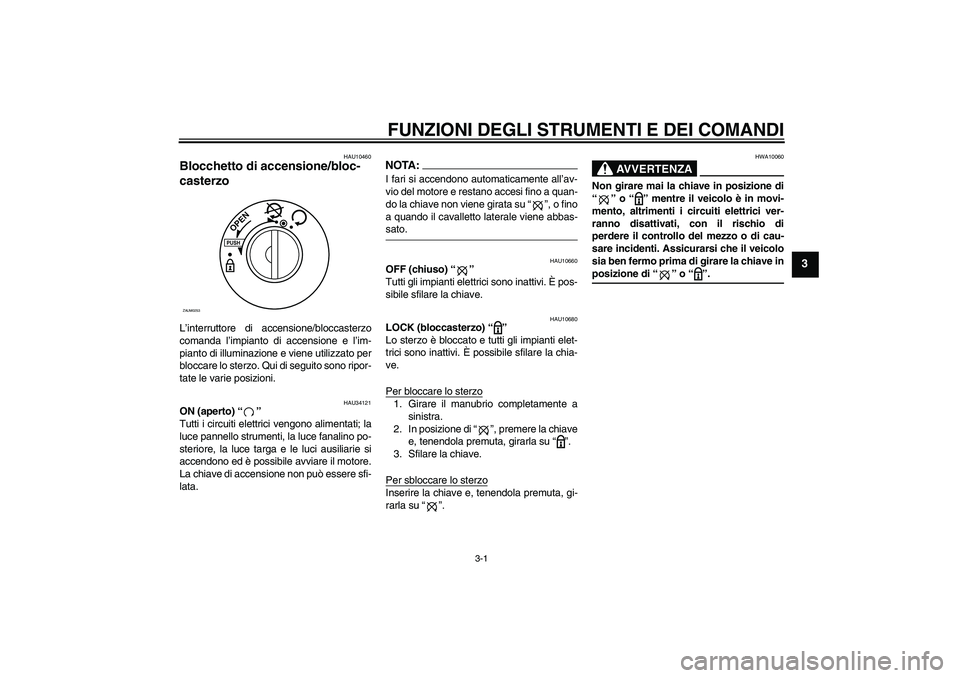

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460
Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU34121
ON (aperto) “”
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, la luce fanalino po-
steriore, la luce targa e le luci ausiliarie si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTA:I fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “”, o fino
a quando il cavalletto laterale viene abbas-sato.
HAU10660
OFF (chiuso) “”
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo) “”
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “”, premere la chiave
e, tenendola premuta, girarla su “”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“” o “” mentre il veicolo è in movi-
mento, altrimenti i circuiti elettrici ver-
ranno disattivati, con il rischio di
perdere il controllo del mezzo o di cau-
sare incidenti. Assicurarsi che il veicolo
sia ben fermo prima di girare la chiave inposizione di “” o “”.
PUSHOPEN
ZAUM0253

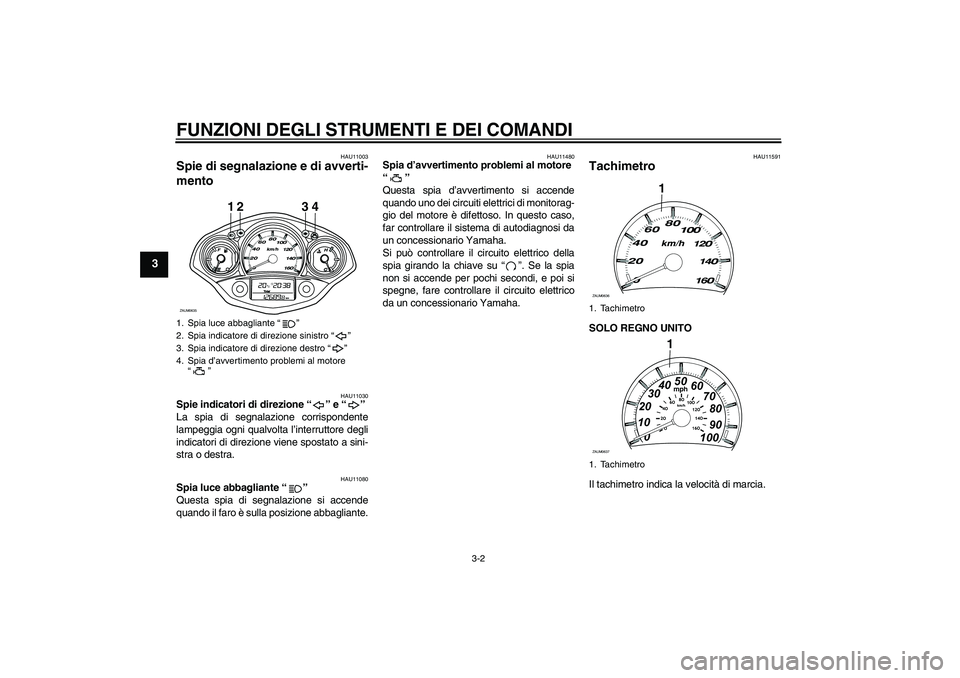

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11480
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende
quando uno dei circuiti elettrici di monitorag-
gio del motore è difettoso. In questo caso,
far controllare il sistema di autodiagnosi da
un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11591
Tachimetro SOLO REGNO UNITO
Il tachimetro indica la velocità di marcia.
1. Spia luce abbagliante “”
2. Spia indicatore di direzione sinistro “”
3. Spia indicatore di direzione destro “”
4. Spia d’avvertimento problemi al motore
“”
12 3 4
ZAUM0635
1. Tachimetro
1. Tachimetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
