Page 25 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU13441
Conversor catalítico Este veículo está equipado com converso-
res catalíticos na sistema de escape.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-lho de manutenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:
Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.
Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.
Não permita que o motor fique de-masiado tempo ao ralenti.
PAU13932
Assento Para abrir o assento
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor princi-
pal e depois rode-a no sentido contrá-
rio ao dos ponteiros do relógio para
“OPEN”.NOTA:Não empurre para dentro enquanto rodar achave.
3. Incline o assento para cima.
Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.
NOTA:Certifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
1. Aberto.ZAUM0644
PUSHOPEN
1
U5B2P0P0.book Page 10 Thursday, January 11, 2007 10:12 AM
Page 26 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAUM1182
Compartimento de armazena-
gem Desbloqueio do compartimento de ar-
mazenagem
Introduza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros do re-
lógio.
Abertura do compartimento de armaze-
nagem quando este está desbloqueado
Rode o botão 1/4 de volta no sentido dos
ponteiros do relógio. O botão voltará à res-
pectiva posição original depois de ser liber-
tado.Fecho do compartimento de armazena-
gem
Coloque a tampa na posição original.
Bloqueio do compartimento de armaze-
nagem
Introduza a chave na fechadura e rode-a
1/4 de volta no sentido contrário ao dos
ponteiros do relógio e, depois, retire-a.
AV I S O
PWA10961
Não exceda o limite de carga de 1
kg (2.2 lb) no compartimento de ar-
mazenagem.
Não exceda a carga máxima de 185kg (408 lb) no veículo.
PAUM1191
Compartimento de armazena-
gem Existe um compartimento de armazenagem
por baixo do assento. (Consulte a página
3-10.)
AV I S O
PWA10961
Não exceda o limite de carga de 5
kg (11 lb) no compartimento de ar-
mazenagem.
Não exceda a carga máxima de 185kg (408 lb) no veículo.
PRECAUÇÃO:
PCA10080
Mantenha os seguintes pontos em men-
te quando utilizar o compartimento de
armazenagem.
1. Fecho.
2. Compartimento de armazenagem dianteiro ZAUM0645
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
1. Compartimento de armazenagem traseiro ZAUM0646
1
U5B2P0P0.book Page 11 Thursday, January 11, 2007 10:12 AM
Page 27 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
Uma vez que o compartimento de
armazenagem acumula calor quan-
do exposto ao sol, não guarde den-
tro dele nada que seja susceptível
ao calor.
Para evitar que a humidade se es-
palhe através do compartimento de
armazenagem, guarde os artigos
molhados em sacos de plástico an-
tes de os guardar no compartimen-
to.
Uma vez que o compartimento de
armazenagem pode ficar molhado
quando a scooter está a ser lavada,
coloque os artigos que pretende
guardar no compartimento em sa-
cos de plástico.
Não guarde nada valioso ou que-
brável no compartimento de arma-zenagem.
Para guardar um capacete no comparti-
mento de armazenagem, coloque o capa-
cete com a parte da frente virada para trás.
NOTA:
Alguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem, devido ao seu tamanho
ou formato.
Não abandone a scooter com o assen-to aberto.
PAU14880
Ajuste dos amortecedores Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
AV I S O
PWA10210
Ajuste sempre ambos os amortecedores
de forma igual, caso contrário poderá re-
sultar numa fraca capacidade de mano-bra e perda de estabilidade.
Ajuste a pré-carga da mola como se segue:Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador em cada um dos amortecedores
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode o anel ajustador em cada um dos
amortecedores na direcção (b).
NOTA:Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-cedor.
1. Anel ajustador de pré-carga da mola
2. Indicador de posição
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
2
Máxima (dura):
4
U5B2P0P0.book Page 12 Thursday, January 11, 2007 10:12 AM

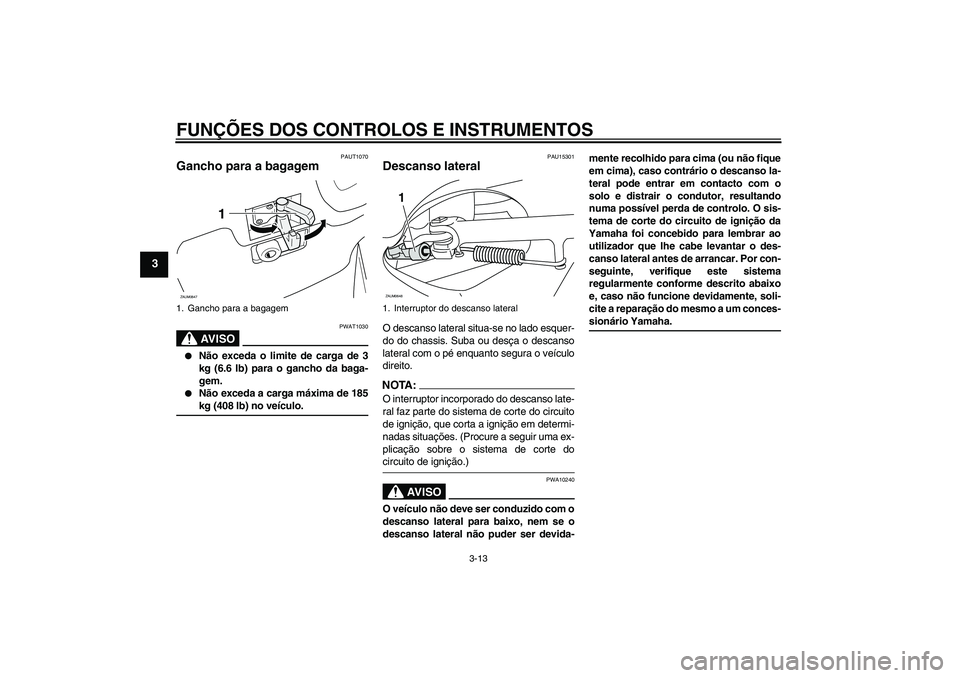

Page 28 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAUT1070
Gancho para a bagagem
AV I S O
PWAT1030
Não exceda o limite de carga de 3
kg (6.6 lb) para o gancho da baga-
gem.
Não exceda a carga máxima de 185kg (408 lb) no veículo.
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA :
O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-
sionário Yamaha.
1. Gancho para a bagagem
1
ZAUM0647
1. Interruptor do descanso lateralZAUM0648
1
U5B2P0P0.book Page 13 Thursday, January 11, 2007 10:12 AM

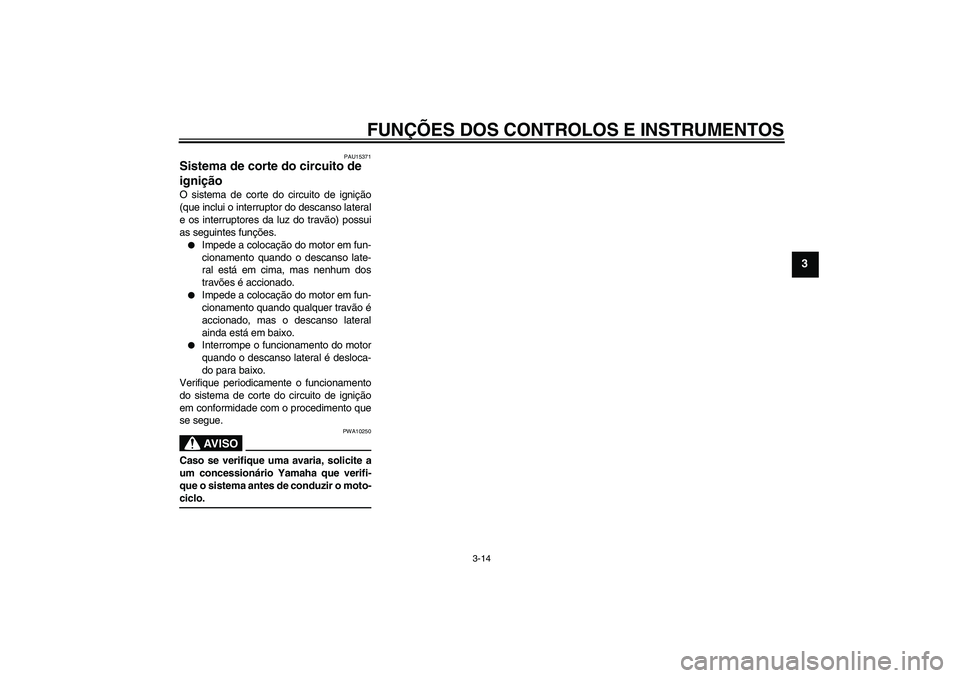

Page 29 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU15371
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(que inclui o interruptor do descanso lateral
e os interruptores da luz do travão) possui
as seguintes funções.
Impede a colocação do motor em fun-
cionamento quando o descanso late-
ral está em cima, mas nenhum dos
travões é accionado.
Impede a colocação do motor em fun-
cionamento quando qualquer travão é
accionado, mas o descanso lateral
ainda está em baixo.
Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.AV I S O
PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-ciclo.
U5B2P0P0.book Page 14 Thursday, January 11, 2007 10:12 AM
Page 30 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave e ligue o motor.
4. Mantenha o travão dianteiro ou traseiro accionados.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
6. Mova o descanso lateral para cima.
7. Mantenha o travão dianteiro ou traseiro accionados.
8. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
9. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. A scooter pode ser conduzida.
Esta verificação é mais fiável se for efectuada
com o motor quente.O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do travão pode estar com
problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
SIMNÃO SIMNÃO NÃOSIMNOTA:
U5B2P0P0.book Page 15 Thursday, January 11, 2007 10:12 AM

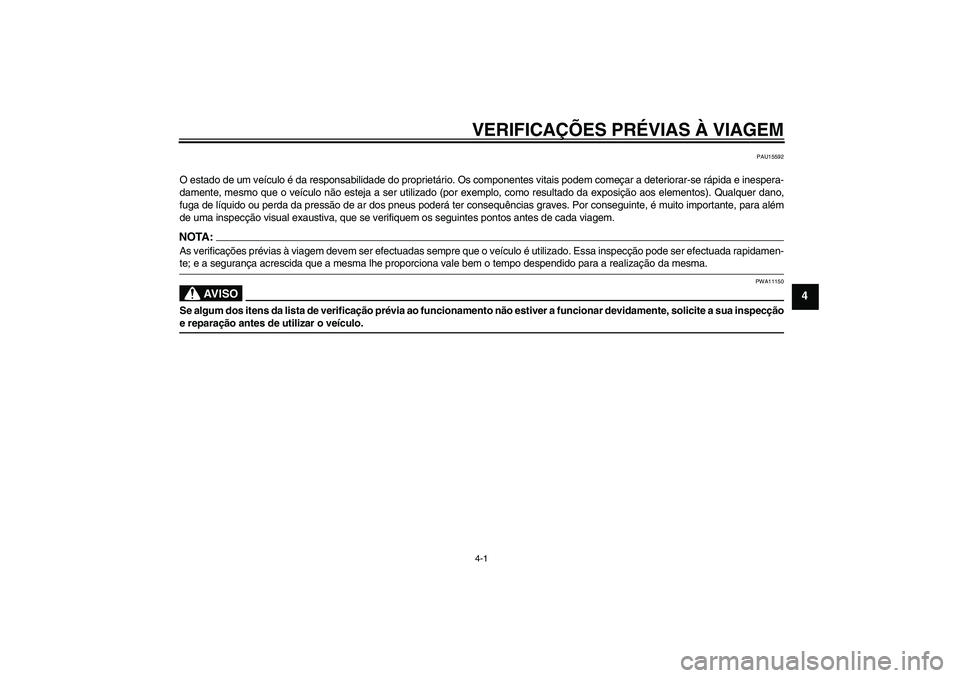

Page 31 of 80
VERIFICAÇÕES PRÉVIAS À VIAGEM4-1
4
PAU15592
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por conseguinte, é muito importante, para além
de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.NOTA:As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efectuada rapidamen-te; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a realização da mesma.
AV I S O
PWA11150
Se algum dos itens da lista de verificação prévia ao funcionamento não estiver a funcionar devidamente, solicite a sua inspecçãoe reparação antes de utilizar o veículo.
U5B2P0P0.book Page 1 Thursday, January 11, 2007 10:12 AM
Page 32 of 80
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
4
PAU15605
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-9
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-8
Óleo da transmissão finalVerifique se o veículo apresenta fugas de óleo. 6-10
RefrigeranteVerifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas.6-11
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-16, 6-17, 6-18
Tr a vão traseiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-16, 6-17, 6-18
