Page 17 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU11003

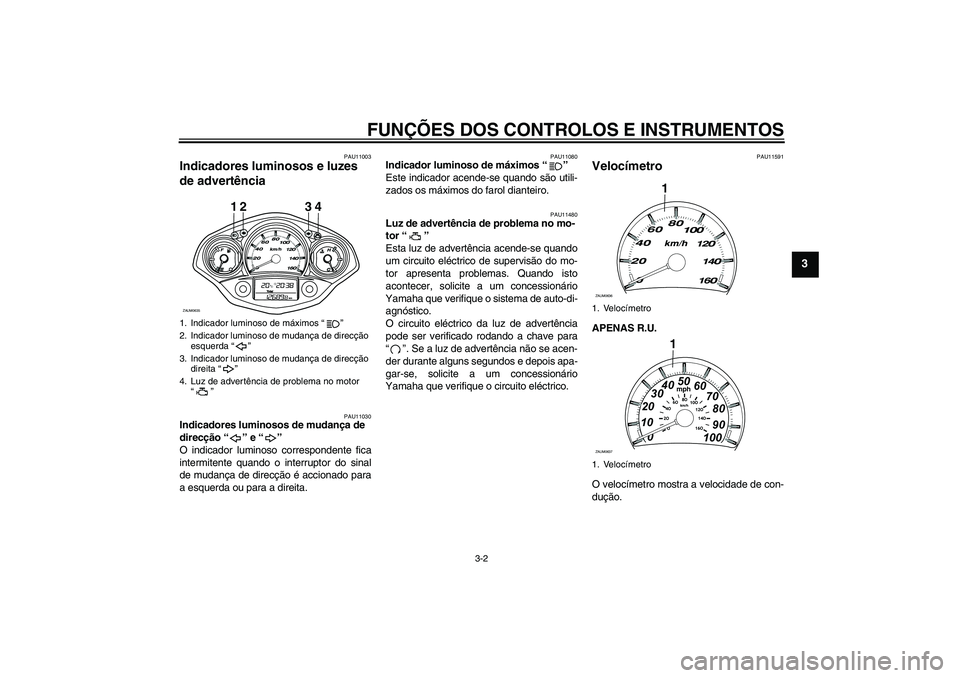

Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11480
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se quando
um circuito eléctrico de supervisão do mo-
tor apresenta problemas. Quando isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11591
Velocímetro APENAS R.U.
O velocímetro mostra a velocidade de con-
dução.
1. Indicador luminoso de máximos “”
2. Indicador luminoso de mudança de direcção
esquerda “”
3. Indicador luminoso de mudança de direcção
direita “”
4. Luz de advertência de problema no motor
“”
12 3 4
ZAUM0635
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2P0P0.book Page 2 Thursday, January 11, 2007 10:12 AM
Page 18 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAUM1470
Indicador de combustível O indicador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. O ponteiro move-se
para “E” (Vazio) à medida que o nível de
combustível diminui. Quando o combustível
remanescente no depósito atingir aproxi-
madamente 2.7 L (0.72 US gal) (0.60
Imp.gal), a luz de advertência do nível de
combustível acender-se-á e o visor multi-
funcional mudará automaticamente para o
modo “Trip/fuel”. (Consulte a página 3-3.)
Se isto acontecer, reabasteça logo que
possível.NOTA:Não permita que o depósito de combustívelfique totalmente vazio.
PAU12171
Indicador da temperatura do re-
frigerante Com a chave na posição “” (ligado), o in-
dicador da temperatura do refrigerante indi-
ca a temperatura do refrigerante. A
temperatura do refrigerante varia com as al-
terações climáticas e com a carga sobre o
motor. Se o ponteiro atingir ou entrar na
zona vermelha, pare o veículo e deixe o
motor arrefecer. (Consulte a página 6-29.)PRECAUÇÃO:
PCA10020
Não utilize o motor se este estiver dema-siado quente.
PAUM2050
Visor multifuncional O visor multifuncional está equipado com o
seguinte:
um conta-quilómetros (que exibe a
distância total percorrida)
dois contadores de percurso (que indi-
cam a distância percorrida desde que
foram colocados a zero pela última
vez, o tempo passado desde que os
contadores de percurso foram coloca-
dos a zero e a velocidade média per-
corrida durante esse tempo)
um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)
1. Indicador de combustível
2. Luz de advertência do nível de combustível1
2ZAUM0638
1. Zona vermelha
1
ZAUM0639
1. Tecla “MODE”
2. Visor multifuncional
3. Tecla “SET”
1
2
3
ZAUM0640
U5B2P0P0.book Page 3 Thursday, January 11, 2007 10:12 AM
Page 19 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
um relógio
um visor da temperatura ambiente
um indicador luminoso de mudança de
óleo (que se acende quando o óleo do
motor tem de ser substituído)
NOTA :
Para o Reino Unido, a distância per-
corrida é apresentada em milhas e o
valor da temperatura em °F.
Para os outros países, a distância per-
corrida é apresentada em quilómetrose o valor da temperatura em °C.
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla “MODE” muda o visor
entre o modo de conta-quilómetros “Total” e
os modos de contador de percurso “Trip”
pela seguinte ordem:
Total → Trip 1 → Trip 2 →Trip/fuel → Total
NOTA :
O conta-quilómetros “Trip/fuel” ape-
nas é accionado se a luz de advertên-
cia do nível de combustível se
acender.
O conta-quilómetros Trip 2 é automati-
camente reiniciado depois de rodar a
chave para “” e terem passadoduas horas.
A pressão na tecla “SET” no modo de con-
tador de percurso muda o visor entre as di-
ferentes funções do contador de percurso
pela ordem seguinte:
Trip 1 ou Trip 2 → Tempo 1 ou 2 → Veloci-
dade média 1 ou 2 → Trip 1 ou Trip 2Quando a luz de advertência do nível do
combustível se acender (Consulte a página
3-3.), o visor mudará automaticamente para
o modo de contador de percurso de reserva
de combustível “Trip/fuel” e começará a
contar a distância percorrida a partir desse
ponto. Nesse caso, a pressão da tecla “MO-
DE” muda o visor entre os diversos modos
de contador de percurso e conta-quilóme-
tros pela ordem seguinte:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Distância
2. Tempo
3. Velocidade média
"Set"
"Set""Set"
12
3
ZAUM0392
U5B2P0P0.book Page 4 Thursday, January 11, 2007 10:12 AM
Page 20 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “MODE”, e pri-
ma depois a tecla “SET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Modo de relógio
Para acertar o relógio:
1. Com o visor no modo “Total”, prima a
tecla “SET” durante pelo menos dois
segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “SET” para
acertar a hora.3. Prima a tecla “MODE” e os dígitos dos
minutos ficarão intermitentes.
4. Prima a tecla “SET” para acertar os
minutos.
5. Prima a tecla “MODE” e depois solte-a
para colocar o relógio em funciona-
mento. O visor regressará ao modo
“Total”.Visor da temperatura ambiente
Este visor apresenta a temperatura ambi-
ente entre –30 °C (–86 °F) e 50 °C (122 °F).
O indicador de advertência de congelação
“” acende-se automaticamente se a tem-
peratura for inferior a 3 °C (37.4 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Indicador de advertência de congelação
“”
2. Traço de menos
3. Temperatura1
2
3ZAUM0396
U5B2P0P0.book Page 5 Thursday, January 11, 2007 10:12 AM
Page 21 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3

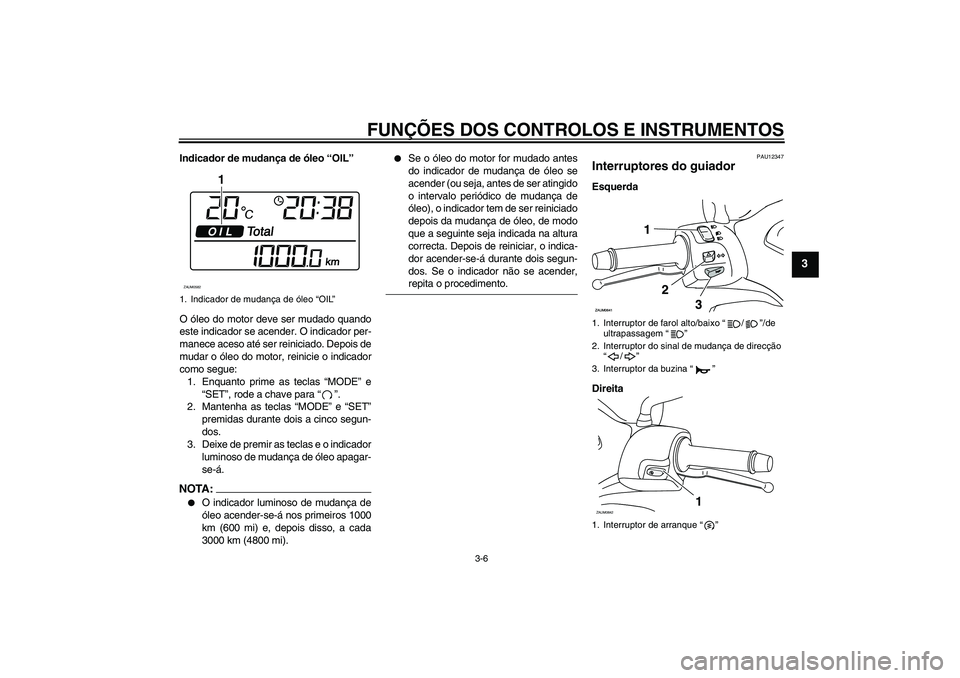

Indicador de mudança de óleo “OIL”
O óleo do motor deve ser mudado quando
este indicador se acender. O indicador per-
manece aceso até ser reiniciado. Depois de
mudar o óleo do motor, reinicie o indicador
como segue:
1. Enquanto prime as teclas “MODE” e
“SET”, rode a chave para “”.
2. Mantenha as teclas “MODE” e “SET”
premidas durante dois a cinco segun-
dos.
3. Deixe de premir as teclas e o indicador
luminoso de mudança de óleo apagar-
se-á.NOTA:
O indicador luminoso de mudança de
óleo acender-se-á nos primeiros 1000
km (600 mi) e, depois disso, a cada
3000 km (4800 mi).
Se o óleo do motor for mudado antes
do indicador de mudança de óleo se
acender (ou seja, antes de ser atingido
o intervalo periódico de mudança de
óleo), o indicador tem de ser reiniciado
depois da mudança de óleo, de modo
que a seguinte seja indicada na altura
correcta. Depois de reiniciar, o indica-
dor acender-se-á durante dois segun-
dos. Se o indicador não se acender,repita o procedimento.
PAU12347
Interruptores do guiador Esquerda
Direita
1. Indicador de mudança de óleo “OIL”
1
ZAUM0582
1. Interruptor de farol alto/baixo “/”/de
ultrapassagem “”
2. Interruptor do sinal de mudança de direcção
“/”
3. Interruptor da buzina “”
1. Interruptor de arranque “”ZAUM0642
1
U5B2P0P0.book Page 6 Thursday, January 11, 2007 10:12 AM
Page 22 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAUS1020
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios. Com o farol dianteiro
nos médios, prima este interruptor para
acender e apagar o farol dianteiro.
PAU12460
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12720
Interruptor de arranque “”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que.
PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
PAU12900
Alavanca do travão dianteiro A alavanca do travão dianteiro encontra-se
no punho direito do guiador. Para accionar
o travão dianteiro, puxe esta alavanca em
direcção ao punho do guiador.1. Alavanca do travão dianteiro
1
ZAUM0084
U5B2P0P0.book Page 7 Thursday, January 11, 2007 10:12 AM
Page 23 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU12950

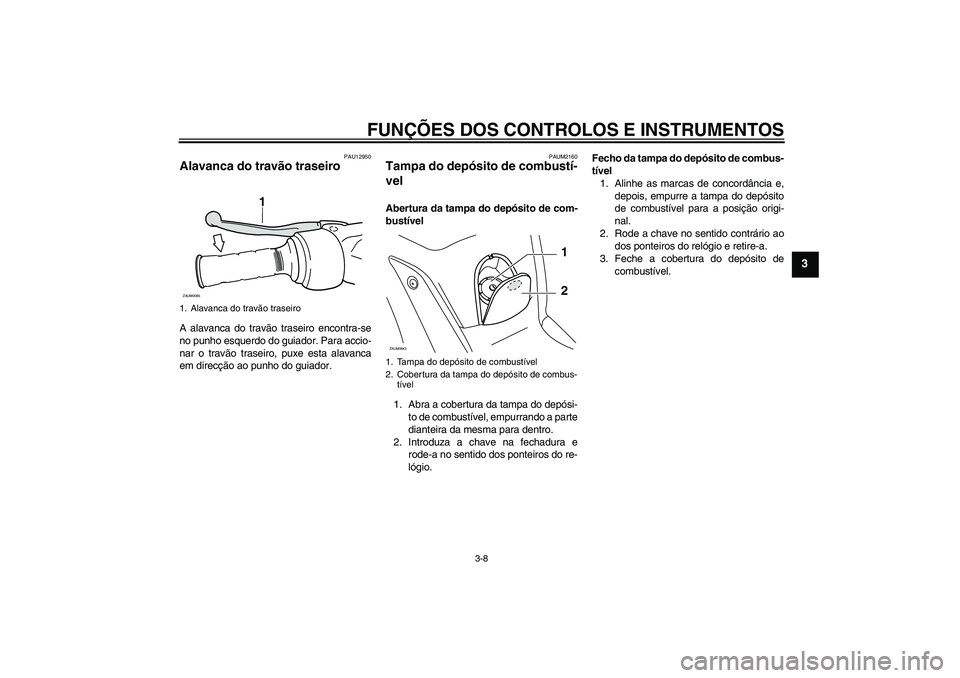

Alavanca do travão traseiro A alavanca do travão traseiro encontra-se
no punho esquerdo do guiador. Para accio-
nar o travão traseiro, puxe esta alavanca
em direcção ao punho do guiador.
PAUM2160
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
1. Abra a cobertura da tampa do depósi-
to de combustível, empurrando a parte
dianteira da mesma para dentro.
2. Introduza a chave na fechadura e
rode-a no sentido dos ponteiros do re-
lógio.Fecho da tampa do depósito de combus-
tível
1. Alinhe as marcas de concordância e,
depois, empurre a tampa do depósito
de combustível para a posição origi-
nal.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio e retire-a.
3. Feche a cobertura do depósito de
combustível.
1. Alavanca do travão traseiro
1
ZAUM0085
1. Tampa do depósito de combustível
2. Cobertura da tampa do depósito de combus-
tívelZAUM0643
1
2
U5B2P0P0.book Page 8 Thursday, January 11, 2007 10:12 AM
Page 24 of 80
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU13211
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AV I S O
PWA10880
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
Evite derramar combustível no mo-tor quente.
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13320
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha do seu motociclo foi con-
cebido para usar gasolina sem chumbo re-
gular com um índice de octano obtido pelo
método “Research” de 91 ou mais. Se ouvir
um som de batimento (ou sibilante), utilize
gasolina de uma marca diferente ou com
um índice de octano superior. A utilização
de combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
1
2
ZAUM0020
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Quantidade da reserva de combustí-
vel:
2.7 L (0.72 US gal) (0.60 Imp.gal)
U5B2P0P0.book Page 9 Thursday, January 11, 2007 10:12 AM
