2008 YAMAHA XCITY 250 Manual de utilização (in Portuguese)

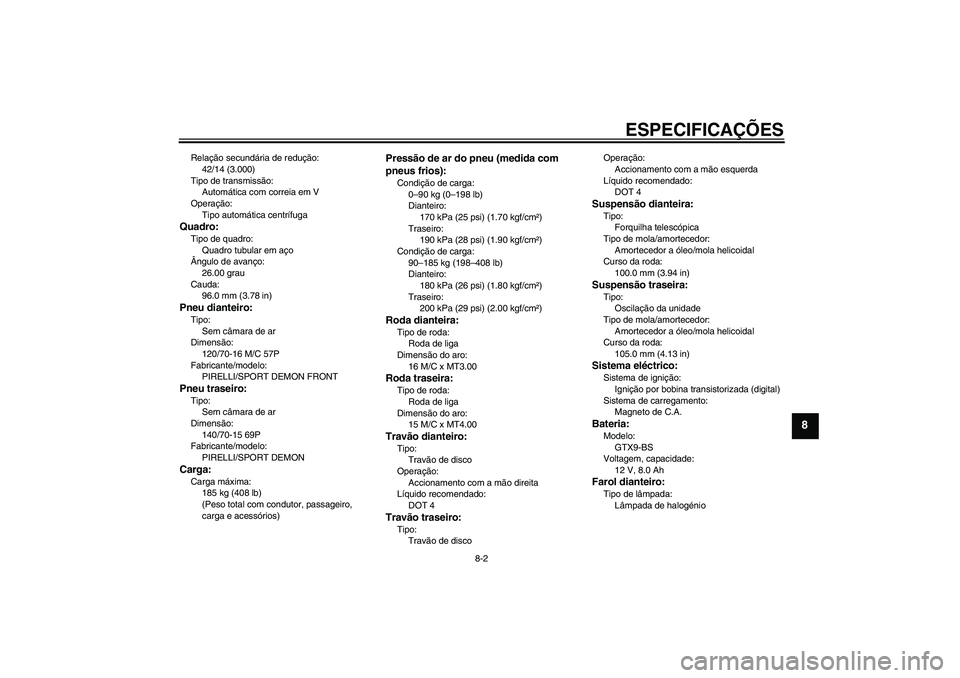

ESPECIFICAÇÕES
8-2
8
Relação secundária de redução:
42/14 (3.000)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífugaQuadro:Tipo de quadro:
Quadro tubular em aço
Ângulo de avanço:
26.00 grau
Cauda:
96.0 mm (3.78 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70-16 M/C 57P
Fabricante/modelo:
PIRELLI/SPORT DEMON FRONTPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
140/70-15 69P
Fabricante/modelo:
PIRELLI/SPORT DEMONCarga:Carga máxima:
185 kg (408 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
170 kPa (25 psi) (1.70 kgf/cm²)
Traseiro:
190 kPa (28 psi) (1.90 kgf/cm²)
Condição de carga:
90–185 kg (198–408 lb)
Dianteiro:
180 kPa (26 psi) (1.80 kgf/cm²)
Traseiro:
200 kPa (29 psi) (2.00 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
16 M/C x MT3.00Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
15 M/C x MT4.00Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de discoOperação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 4
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
100.0 mm (3.94 in)Suspensão traseira:Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
105.0 mm (4.13 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GTX9-BS
Voltagem, capacidade:
12 V, 8.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
U5B2P0P0.book Page 2 Thursday, January 11, 2007 10:12 AM

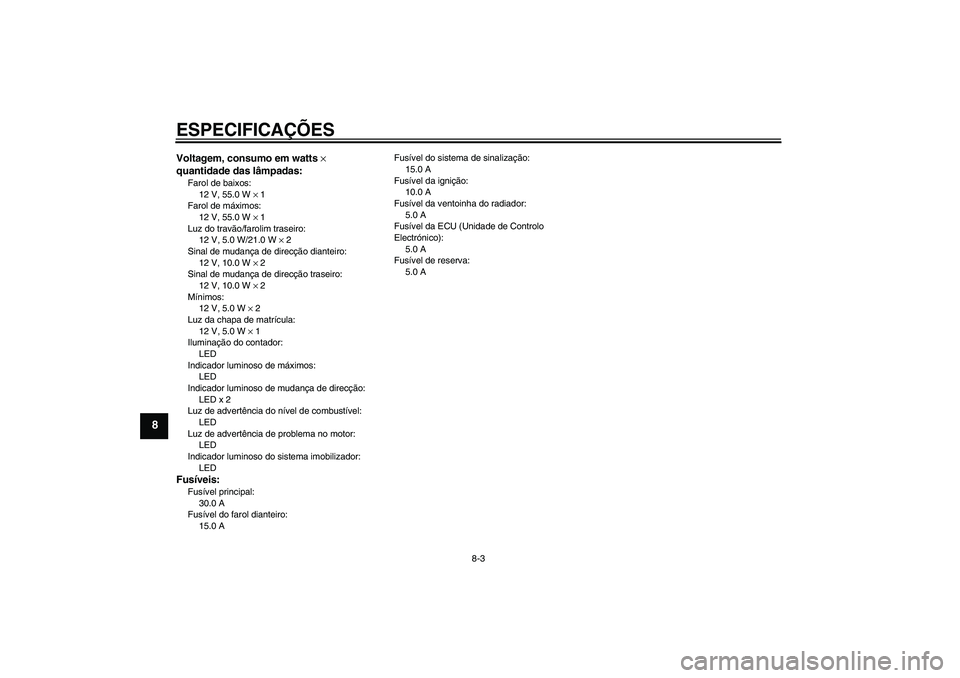

ESPECIFICAÇÕES
8-3
8
Voltagem, consumo em watts ×
quantidade das lâmpadas:Farol de baixos:
12 V, 55.0 W × 1
Farol de máximos:
12 V, 55.0 W × 1
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED x 2
Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador:
LEDFusíveis:Fusível principal:
30.0 A
Fusível do farol dianteiro:
15.0 AFusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
5.0 A
Fusível da ECU (Unidade de Controlo
Electrónico):
5.0 A
Fusível de reserva:
5.0 A
U5B2P0P0.book Page 3 Thursday, January 11, 2007 10:12 AM

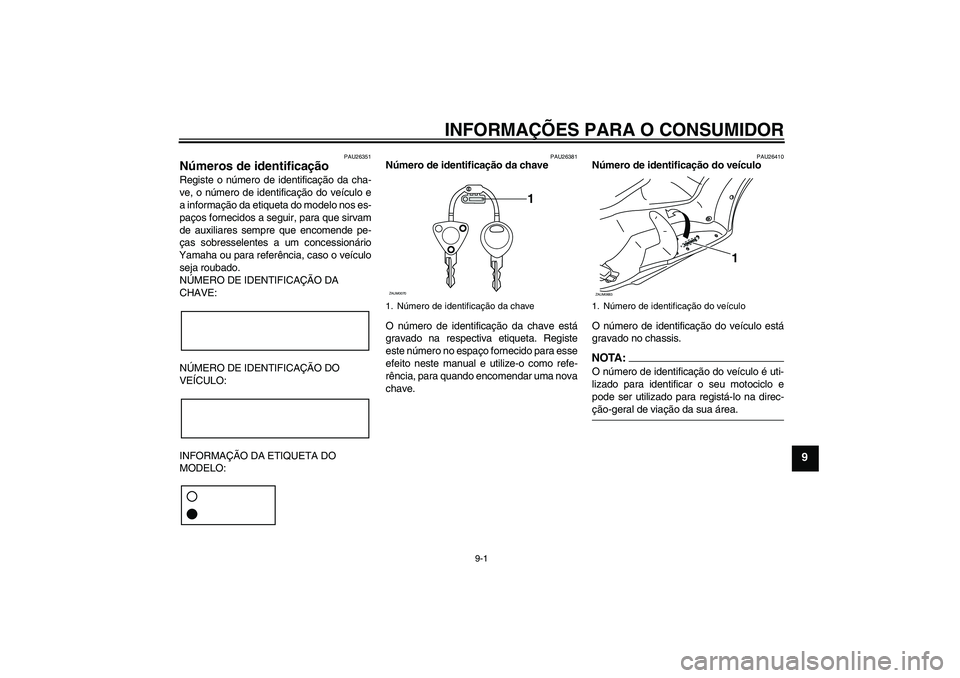

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26410
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.NOTA :
O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
1
ZAUM0070
1. Número de identificação do veículoZAUM0683
1
U5B2P0P0.book Page 1 Thursday, January 11, 2007 10:12 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26490
Etiqueta do modelo
A etiqueta do modelo está colocada por bai-
xo do assento. (Consulte a página 3-10.)
Registe a informação constante nesta eti-
queta no espaço providenciado para esse
efeito neste manual. Esta informação será
necessária para encomendar peças so-
bresselentes a um concessionário
Yamaha.1. Etiqueta do modeloZAUM0684
1
U5B2P0P0.book Page 2 Thursday, January 11, 2007 10:12 AM

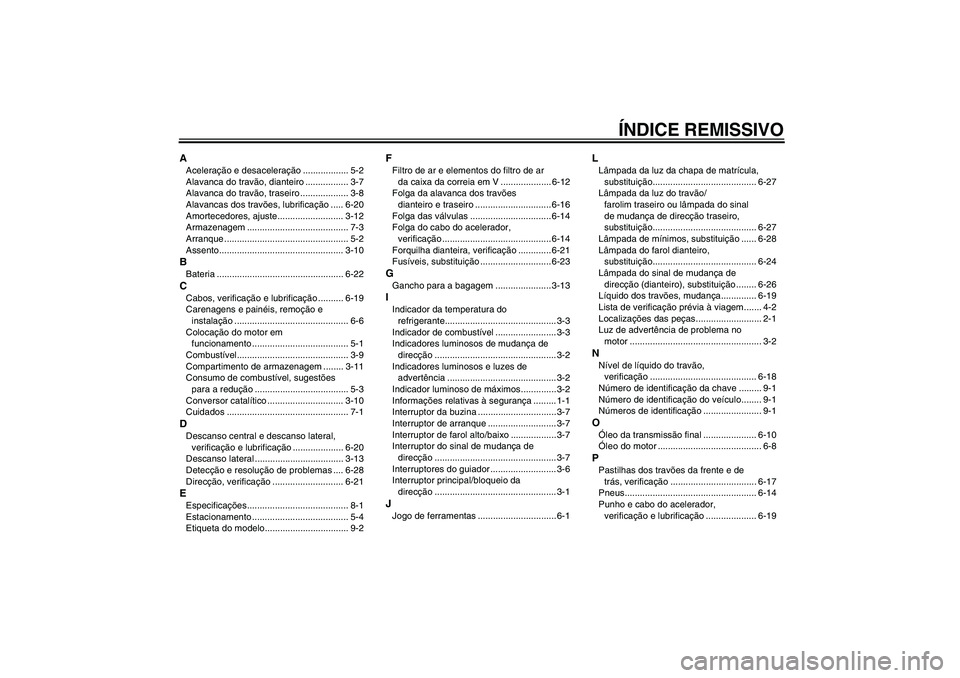

ÍNDICE REMISSIVO
AAceleração e desaceleração .................. 5-2
Alavanca do travão, dianteiro ................. 3-7
Alavanca do travão, traseiro ................... 3-8
Alavancas dos travões, lubrificação ..... 6-20
Amortecedores, ajuste.......................... 3-12
Armazenagem ........................................ 7-3
Arranque ................................................. 5-2
Assento................................................. 3-10BBateria .................................................. 6-22CCabos, verificação e lubrificação .......... 6-19
Carenagens e painéis, remoção e
instalação ............................................. 6-6
Colocação do motor em
funcionamento ...................................... 5-1
Combustível............................................ 3-9
Compartimento de armazenagem ........ 3-11
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-10
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-20
Descanso lateral ................................... 3-13
Detecção e resolução de problemas .... 6-28
Direcção, verificação ............................ 6-21EEspecificações........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-2
FFiltro de ar e elementos do filtro de ar
da caixa da correia em V .................... 6-12
Folga da alavanca dos travões
dianteiro e traseiro .............................. 6-16
Folga das válvulas ................................ 6-14
Folga do cabo do acelerador,
verificação ........................................... 6-14
Forquilha dianteira, verificação ............. 6-21
Fusíveis, substituição ............................ 6-23GGancho para a bagagem ...................... 3-13IIndicador da temperatura do
refrigerante............................................ 3-3
Indicador de combustível ........................ 3-3
Indicadores luminosos de mudança de
direcção ................................................ 3-2
Indicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos..............3-2
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-7
Interruptor de arranque ........................... 3-7
Interruptor de farol alto/baixo ..................3-7
Interruptor do sinal de mudança de
direcção ................................................ 3-7
Interruptores do guiador .......................... 3-6
Interruptor principal/bloqueio da
direcção ................................................ 3-1JJogo de ferramentas ............................... 6-1
LLâmpada da luz da chapa de matrícula,
substituição......................................... 6-27
Lâmpada da luz do travão/
farolim traseiro ou lâmpada do sinal
de mudança de direcção traseiro,
substituição......................................... 6-27
Lâmpada de mínimos, substituição ...... 6-28
Lâmpada do farol dianteiro,
substituição......................................... 6-24
Lâmpada do sinal de mudança de
direcção (dianteiro), substituição ........ 6-26
Líquido dos travões, mudança.............. 6-19
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz de advertência de problema no
motor .................................................... 3-2NNível de líquido do travão,
verificação .......................................... 6-18
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo da transmissão final ..................... 6-10
Óleo do motor ......................................... 6-8PPastilhas dos travões da frente e de
trás, verificação .................................. 6-17
Pneus.................................................... 6-14
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-19
U5B2P0P0.book Page 1 Thursday, January 11, 2007 10:12 AM

ÍNDICE REMISSIVORRecomendações para uma condução
segura................................................... 1-4
Refrigerante .......................................... 6-11
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-16
Rolamentos de roda, verificação .......... 6-22SSistema de corte do circuito de
ignição ................................................ 3-14TTabela de lubrificação e manutenção
periódica ............................................... 6-2
Tabelas de detecção e resolução de
problemas ........................................... 6-29
Tampa do depósito de combustível ........ 3-8
Travagem ................................................ 5-2VVela de ignição, verificação .................... 6-7
Velocímetro ............................................. 3-2
Visor, multifuncional ................................ 3-3
U5B2P0P0.book Page 2 Thursday, January 11, 2007 10:12 AM

U5B2P0P0.book Page 3 Thursday, January 11, 2007 10:12 AM
