2008 YAMAHA XCITY 250 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.


A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés no estribo, a fim de manter o
controlo da scooter.
O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.


Nunca conduza sob a influência de ál-
cool ou outras drogas.


Esta scooter está concebida para utili-
zação apenas em estrada. Não de se
destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com scooters resultam de ferimen-
tos na cabeça. O uso de um capacete desegurança é o factor mais importante para
a prevenção ou redução de ferimentos na
cabeça.


Use sempre um capacete aprovado.


Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.


O uso de um casaco, calçado, calças
e luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.


Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo ou nas rodas,
causando ferimentos ou até um aci-
dente.


Nunca toque no motor ou no sistema
de escape durante ou logo após a uti-
lização do motociclo, uma vez que es-
tes ficam quentes e podem causar
queimaduras. Use sempre vestuário
de protecção que cubra as pernas, os
tornozelos e os pés.


As precauções acima referidas apli-
cam-se também aos passageiros.Modificações
As modificações feitas a esta scooter que
não sejam aprovadas pela Yamaha, ou a
remoção de equipamento original, podem
tornar esta scooter insegura, o que pode
causar ferimentos pessoais graves. As mo-
dificações podem também colocar a sua
scooter em situação de ilegalidade.
Carga e acessórios
O acréscimo de acessórios ou carga à sua
scooter pode afectar adversamente a esta-
bilidade e o manuseamento se a distribui-
ção de peso na sua scooter for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobre a
atenção quando conduzir uma scooter que
tenha mais carga ou acessórios. Apresen-
tamos a seguir algumas linhas de orienta-
ção para o caso de desejar colocar carga
ou acessórios na sua scooter:
Carga
O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:Carga máxima:
185 kg (408 lb)
U5B2P0P0.book Page 2 Thursday, January 11, 2007 10:12 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1

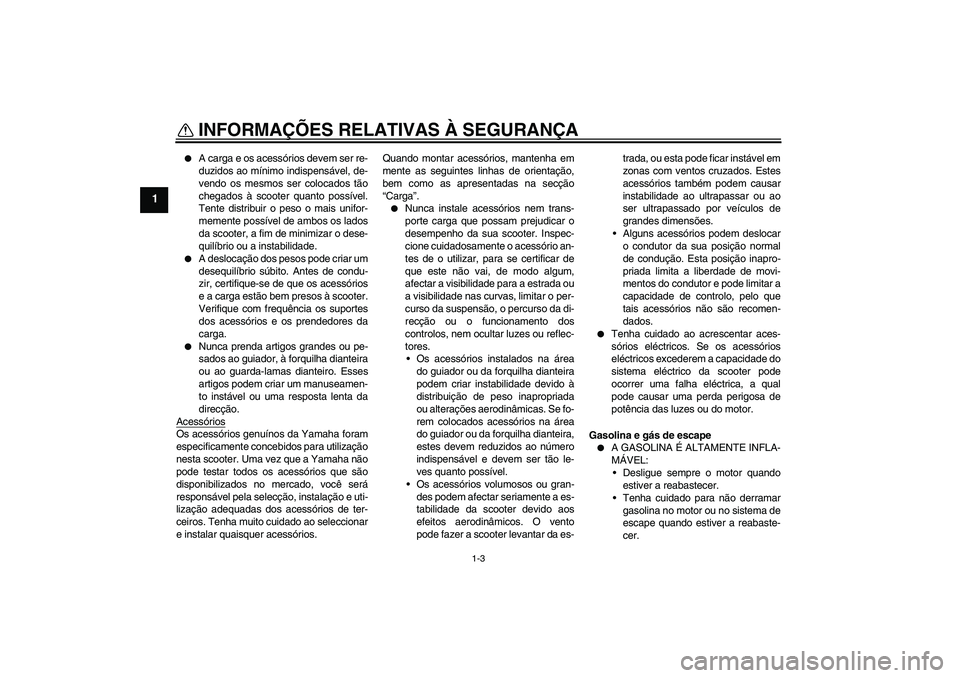

A carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados à scooter quanto possível.
Tente distribuir o peso o mais unifor-
memente possível de ambos os lados
da scooter, a fim de minimizar o dese-
quilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos à scooter.
Verifique com frequência os suportes
dos acessórios e os prendedores da
carga.


Nunca prenda artigos grandes ou pe-
sados ao guiador, à forquilha dianteira
ou ao guarda-lamas dianteiro. Esses
artigos podem criar um manuseamen-
to instável ou uma resposta lenta da
direcção.
Acessórios
Os acessórios genuínos da Yamaha foram
especificamente concebidos para utilização
nesta scooter. Uma vez que a Yamaha não
pode testar todos os acessórios que são
disponibilizados no mercado, você será
responsável pela selecção, instalação e uti-
lização adequadas dos acessórios de ter-
ceiros. Tenha muito cuidado ao seleccionar
e instalar quaisquer acessórios.Quando montar acessórios, mantenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.


Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-
cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estes
acessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico da scooter pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Gasolina e gás de escape


A GASOLINA É ALTAMENTE INFLA-
MÁVEL:
Desligue sempre o motor quando
estiver a reabastecer.
Tenha cuidado para não derramar
gasolina no motor ou no sistema de
escape quando estiver a reabaste-
cer.
U5B2P0P0.book Page 3 Thursday, January 11, 2007 10:12 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1

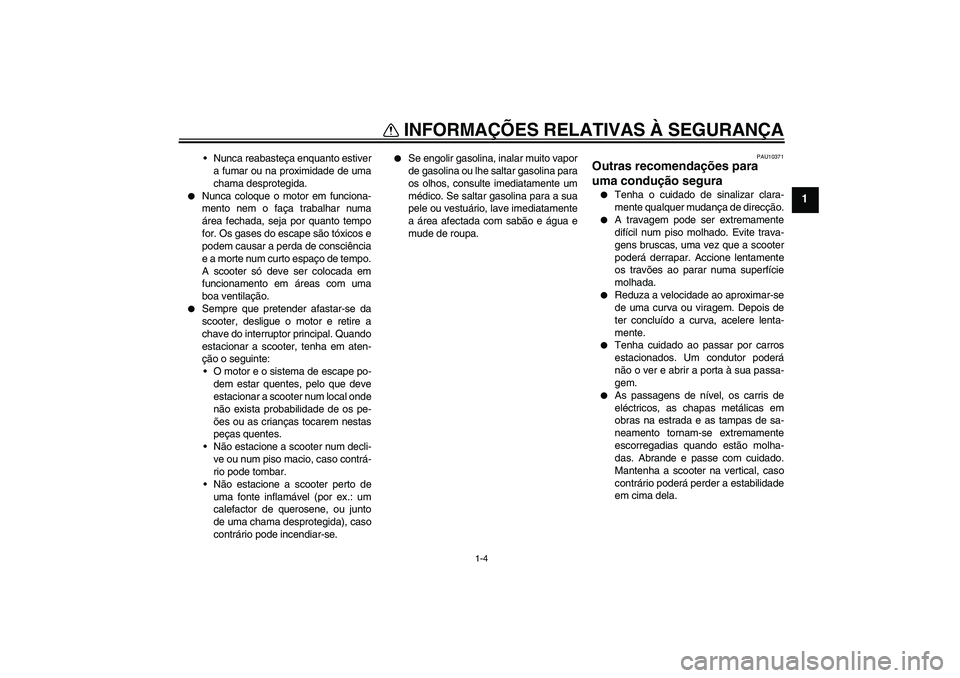

Nunca reabasteça enquanto estiver
a fumar ou na proximidade de uma
chama desprotegida.


Nunca coloque o motor em funciona-
mento nem o faça trabalhar numa
área fechada, seja por quanto tempo
for. Os gases do escape são tóxicos e
podem causar a perda de consciência
e a morte num curto espaço de tempo.
A scooter só deve ser colocada em
funcionamento em áreas com uma
boa ventilação.


Sempre que pretender afastar-se da
scooter, desligue o motor e retire a
chave do interruptor principal. Quando
estacionar a scooter, tenha em aten-
ção o seguinte:
O motor e o sistema de escape po-
dem estar quentes, pelo que deve
estacionar a scooter num local onde
não exista probabilidade de os pe-
ões ou as crianças tocarem nestas
peças quentes.
Não estacione a scooter num decli-
ve ou num piso macio, caso contrá-
rio pode tombar.
Não estacione a scooter perto de
uma fonte inflamável (por ex.: um
calefactor de querosene, ou junto
de uma chama desprotegida), caso
contrário pode incendiar-se.


Se engolir gasolina, inalar muito vapor
de gasolina ou lhe saltar gasolina para
os olhos, consulte imediatamente um
médico. Se saltar gasolina para a sua
pele ou vestuário, lave imediatamente
a área afectada com sabão e água e
mude de roupa.
PAU10371
Outras recomendações para
uma condução segura

Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.


A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Accione lentamente
os travões ao parar numa superfície
molhada.


Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.


Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.


As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.
U5B2P0P0.book Page 4 Thursday, January 11, 2007 10:12 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1


O revestimento do travão pode mo-
lhar-se durante a lavagem da scooter.
Depois de lavar a scooter, verifique os
travões antes de conduzir o veículo.


Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.


Não transporte demasiada bagagem
na scooter. Uma scooter com excesso
de carga é instável.
U5B2P0P0.book Page 5 Thursday, January 11, 2007 10:12 AM

DESCRIÇÃO
2-1
2
PAU10410

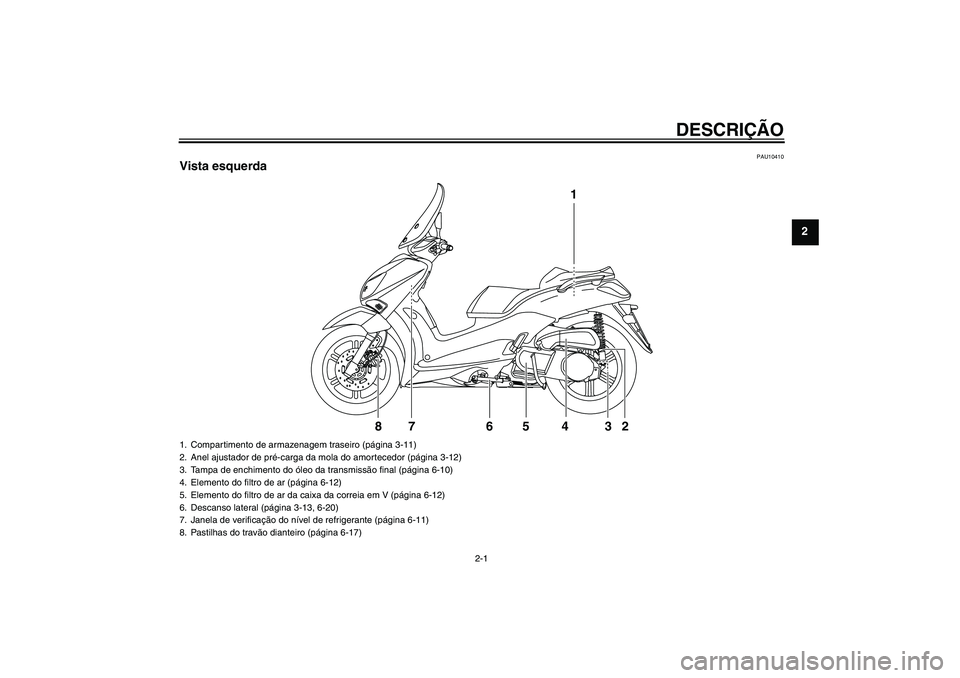

Vista esquerda
1
2 3 4 5 76 8
1. Compartimento de armazenagem traseiro (página 3-11)
2. Anel ajustador de pré-carga da mola do amortecedor (página 3-12)
3. Tampa de enchimento do óleo da transmissão final (página 6-10)
4. Elemento do filtro de ar (página 6-12)
5. Elemento do filtro de ar da caixa da correia em V (página 6-12)
6. Descanso lateral (página 3-13, 6-20)
7. Janela de verificação do nível de refrigerante (página 6-11)
8. Pastilhas do travão dianteiro (página 6-17)
U5B2P0P0.book Page 1 Thursday, January 11, 2007 10:12 AM

DESCRIÇÃO
2-2
2
PAU10420

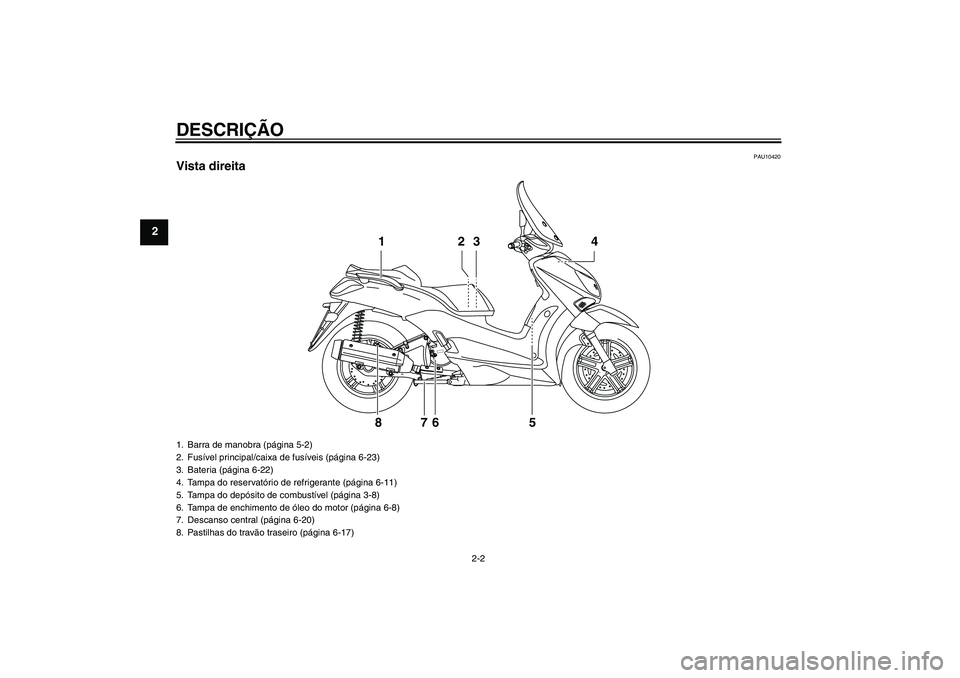

Vista direita
2 13 4
5 6 7 8
1. Barra de manobra (página 5-2)
2. Fusível principal/caixa de fusíveis (página 6-23)
3. Bateria (página 6-22)
4. Tampa do reservatório de refrigerante (página 6-11)
5. Tampa do depósito de combustíve l (página 3-8)
6. Tampa de enchimento de óleo do motor (página 6-8)
7. Descanso central (página 6-20)
8. Pastilhas do travão traseiro (página 6-17)U5B2P0P0.book Page 2 Thursday, January 11, 2007 10:12 AM

DESCRIÇÃO
2-3
2
PAU10430
Controlos e instrumentos
PUSHOPEN
12 3456 789
1. Alavanca do travão traseiro (página 3-8)
2. Interruptores do punho esquerdo do guiador (página 3-6)
3. Compartimento de armazenagem dianteiro (página 3-11)
4. Visor multifuncional/velocímetro (página 3-2/página 3-3)
5. Gancho para a bagagem (página 3-13)
6. Interruptor principal/bloqueio da direcção (página 3-1)
7. Interruptores do punho direito do guiador (página 3-6)
8. Punho do acelerador (página 6-14)9. Alavanca do travão dianteiro (página 3-7)
U5B2P0P0.book Page 3 Thursday, January 11, 2007 10:12 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10460

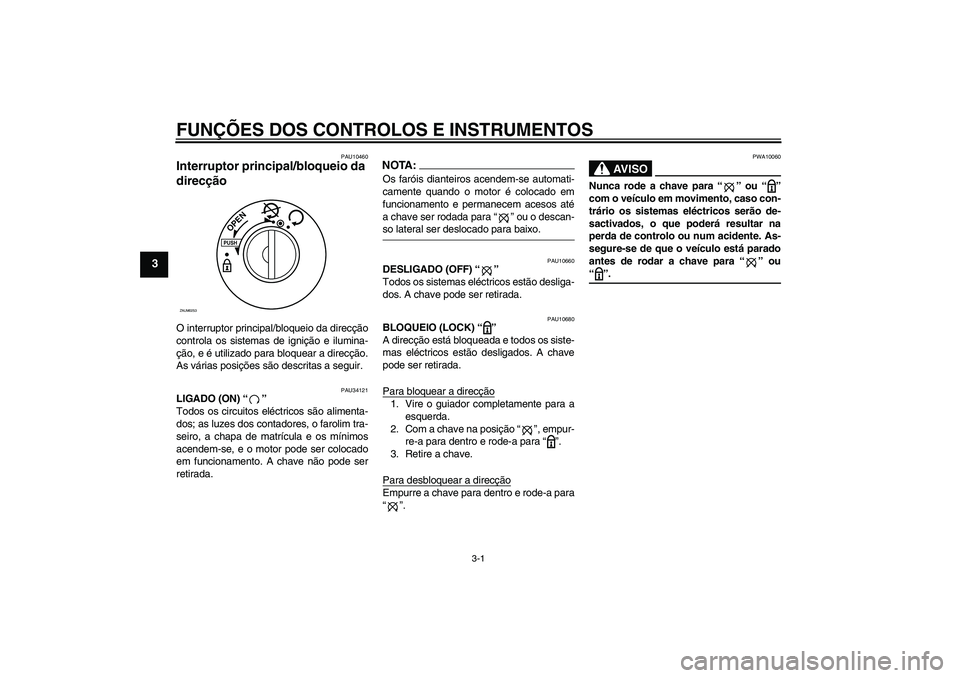

Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.
PAU34121
LIGADO (ON) “”
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimos
acendem-se, e o motor pode ser colocado
em funcionamento. A chave não pode ser
retirada.
NOTA:Os faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “” ou o descan-so lateral ser deslocado para baixo.
PAU10660
DESLIGADO (OFF) “”
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU10680
BLOQUEIO (LOCK) “”
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “”, empur-
re-a para dentro e rode-a para “”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“”.
AV I S O
PWA10060
Nunca rode a chave para “” ou “”
com o veículo em movimento, caso con-
trário os sistemas eléctricos serão de-
sactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
segure-se de que o veículo está parado
antes de rodar a chave para “” ou“”.
PUSHOPEN
ZAUM0253
U5B2P0P0.book Page 1 Thursday, January 11, 2007 10:12 AM
