2008 YAMAHA XCITY 125 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3

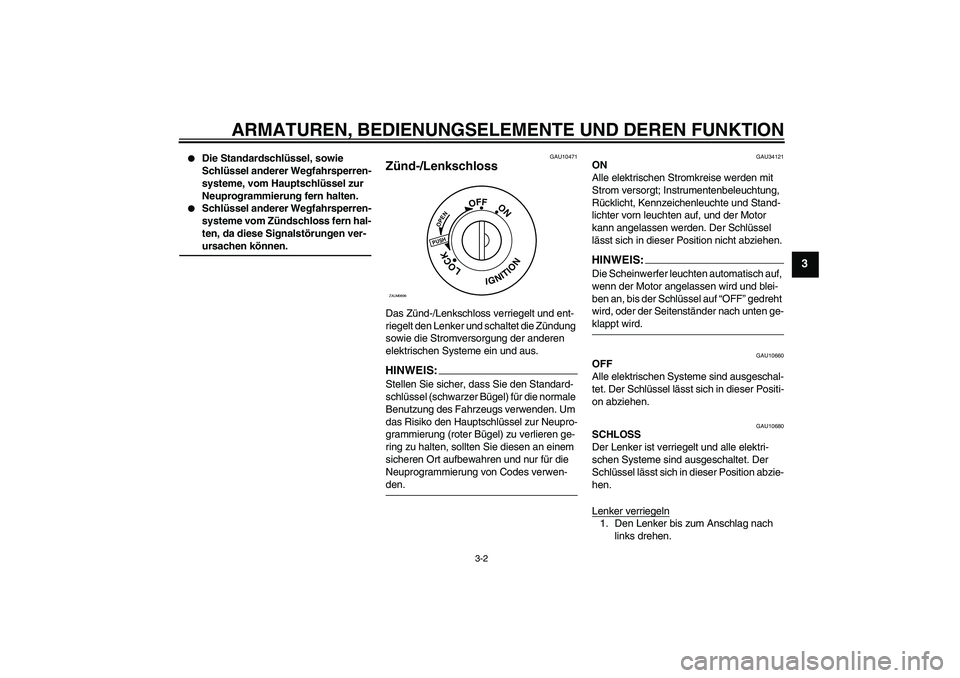

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS:Die Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht
wird, oder der Seitenständer nach unten ge-klappt wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
PUSHOPEN
OFF
ON
LOCK
IGNITION
ZAUM0696
U16PG0G0.book Page 2 Wednesday, May 2, 2007 3:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3

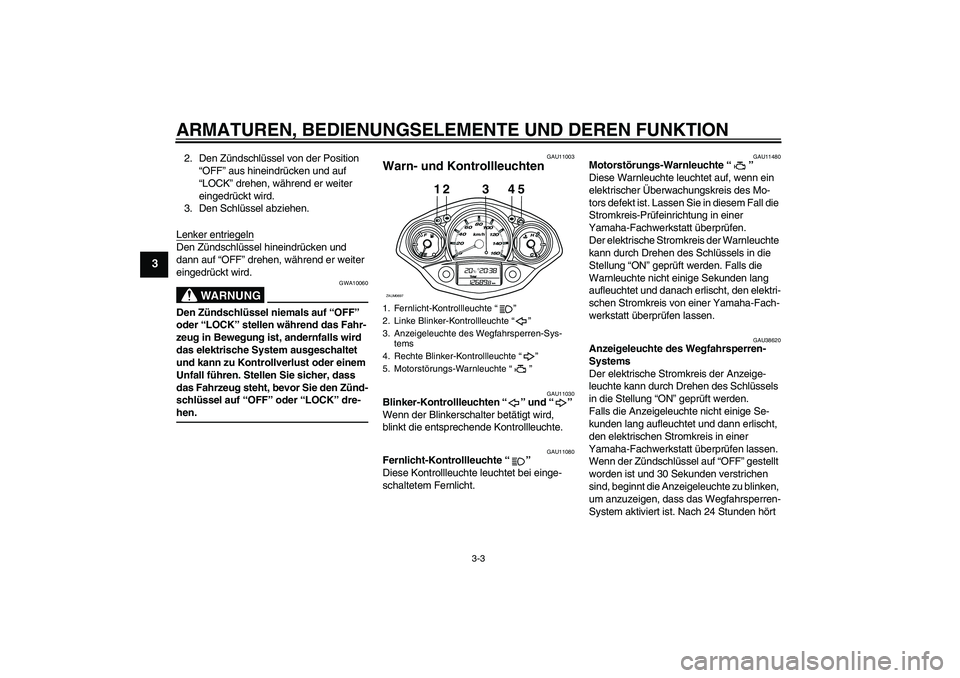

2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11480
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf, wenn ein
elektrischer Überwachungskreis des Mo-
tors defekt ist. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
1. Fernlicht-Kontrollleuchte “”
2. Linke Blinker-Kontrollleuchte “”
3. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
4. Rechte Blinker-Kontrollleuchte “”
5. Motorstörungs-Warnleuchte “”
12 3 4 5
ZAUM0697
U16PG0G0.book Page 3 Wednesday, May 2, 2007 3:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-5
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU11591

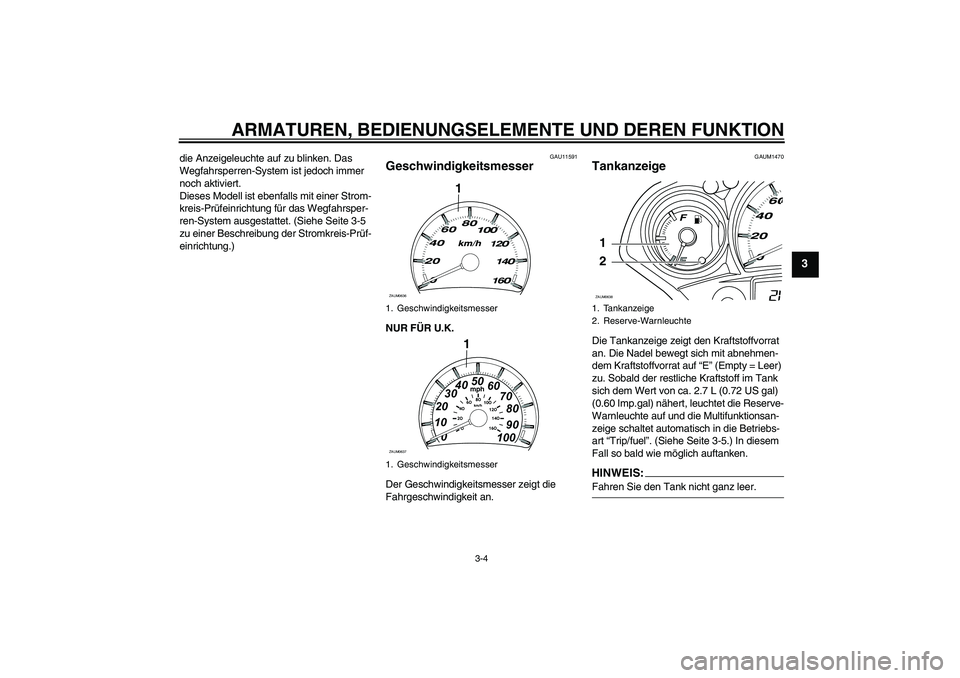

Geschwindigkeitsmesser NUR FÜR U.K.
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
GAUM1470
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (Empty = Leer)
zu. Sobald der restliche Kraftstoff im Tank
sich dem Wert von ca. 2.7 L (0.72 US gal)
(0.60 Imp.gal) nähert, leuchtet die Reserve-
Warnleuchte auf und die Multifunktionsan-
zeige schaltet automatisch in die Betriebs-
art “Trip/fuel”. (Siehe Seite 3-5.) In diesem
Fall so bald wie möglich auftanken.HINWEIS:Fahren Sie den Tank nicht ganz leer.
1. Geschwindigkeitsmesser
1. Geschwindigkeitsmesser
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
1. Tankanzeige
2. Reserve-Warnleuchte1
2ZAUM0638
U16PG0G0.book Page 4 Wednesday, May 2, 2007 3:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
GAU12171

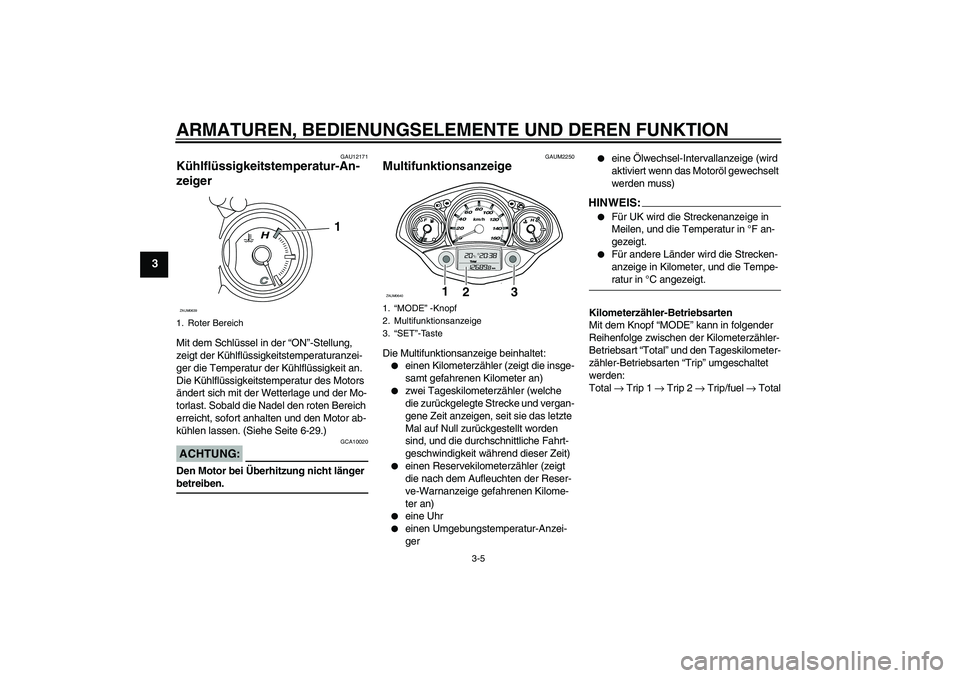

Kühlflüssigkeitstemperatur-An-
zeiger Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperaturanzei-
ger die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast. Sobald die Nadel den roten Bereich
erreicht, sofort anhalten und den Motor ab-
kühlen lassen. (Siehe Seite 6-29.)ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.
GAUM2250
Multifunktionsanzeige Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (welche
die zurückgelegte Strecke und vergan-
gene Zeit anzeigen, seit sie das letzte
Mal auf Null zurückgestellt worden
sind, und die durchschnittliche Fahrt-
geschwindigkeit während dieser Zeit)


einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)


eine Uhr


einen Umgebungstemperatur-Anzei-
ger


eine Ölwechsel-Intervallanzeige (wird
aktiviert wenn das Motoröl gewechselt
werden muss)
HINWEIS:

Für UK wird die Streckenanzeige in
Meilen, und die Temperatur in °F an-
gezeigt.


Für andere Länder wird die Strecken-
anzeige in Kilometer, und die Tempe-ratur in °C angezeigt.
Kilometerzähler-Betriebsarten
Mit dem Knopf “MODE” kann in folgender
Reihenfolge zwischen der Kilometerzähler-
Betriebsart “Total” und den Tageskilometer-
zähler-Betriebsarten “Trip” umgeschaltet
werden:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
1. Roter Bereich
1
ZAUM0639
1.“MODE” -Knopf
2. Multifunktionsanzeige
3.“SET”-Taste
1
2
3
ZAUM0640
U16PG0G0.book Page 5 Wednesday, May 2, 2007 3:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

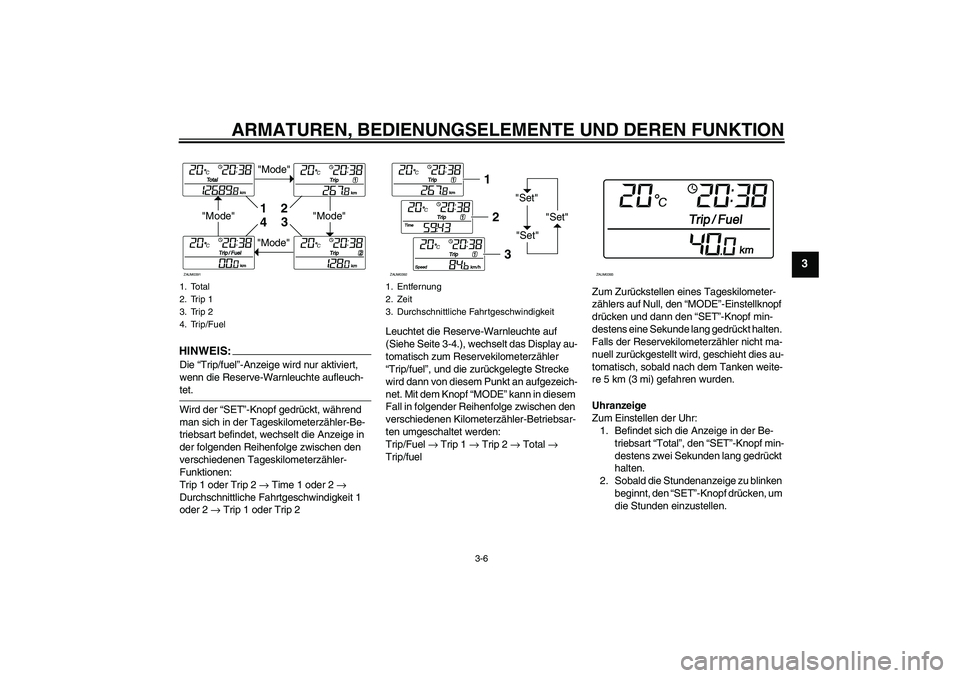

HINWEI
S:
Die “Trip/fuel”-Anzeige wird nur aktiviert,
wenn die Reserve-Warnleuchte aufleuch-tet.
Wird der “SET”-Knopf gedrückt, während
man sich in der Tageskilometerzähler-Be-
triebsart befindet, wechselt die Anzeige in
der folgenden Reihenfolge zwischen den
verschiedenen Tageskilometerzähler-
Funktionen:
Trip 1 oder Trip 2 → Time 1 oder 2 →
Durchschnittliche Fahrtgeschwindigkeit 1
oder 2 → Trip 1 oder Trip 2Leuchtet die Reserve-Warnleuchte auf
(Siehe Seite 3-4.), wechselt das Display au-
tomatisch zum Reservekilometerzähler
“Trip/fuel”, und die zurückgelegte Strecke
wird dann von diesem Punkt an aufgezeich-
net. Mit dem Knopf “MODE” kann in diesem
Fall in folgender Reihenfolge zwischen den
verschiedenen Kilometerzähler-Betriebsar-
ten umgeschaltet werden:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelZum Zurückstellen eines Tageskilometer-
zählers auf Null, den “MODE”-Einstellknopf
drücken und dann den “SET”-Knopf min-
destens eine Sekunde lang gedrückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, sobald nach dem Tanken weite-
re 5 km (3 mi) gefahren wurden.
Uhranzeige
Zum Einstellen der Uhr:
1. Befindet sich die Anzeige in der Be-
triebsart “Total”, den “SET”-Knopf min-
destens zwei Sekunden lang gedrückt
halten.
2. Sobald die Stundenanzeige zu blinken
beginnt, den “SET”-Knopf drücken, um
die Stunden einzustellen.1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Entfernung
2. Zeit
3. Durchschnittliche Fahrtgeschwindigkeit
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
U16PG0G0.book Page 6 Wednesday, May 2, 2007 3:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
3. Den “MODE”-Einstellknopf drücken,
und die Minutenanzeige wird zu blin-
ken beginnen.
4. Den “SET”-Knopf drücken, um die Mi-
nuten einzustellen.
5. Die “MODE”-Einstelltaste drücken und
dann freigeben, um die Uhr zu starten.
Die Anzeige wird zur Betriebsart “To-
tal” zurückkehren.Umgebungstemperaturanzeige
Diese Anzeige zeigt die Umgebungstempe-
ratur von –30 °C (–86 °F) bis 50 °C (122 °F)
an.
Die Frost-Warnleuchte “” leuchtet auto-
matisch auf, wenn die Temperatur unter 3
°C (37.4 °F) fällt.Ölwechsel-Intervallanzeige “OIL”
Das Motoröl sollte gewechselt werden, so-
bald diese Anzeige aufleuchtet. Die Anzei-
ge bleibt erhalten, bis sie zurückgestellt
wird. Nach dem Ölwechsel wird die Anzeige
folgendermaßen zurückgestellt.
1. Die Knöpfe “MODE” und “SET” ge-
drückt halten und den Schlüssel in
Stellung “” drehen.
2. Beide Knöpfe “MODE” und “SET” ca.
zwei bis fünf Sekunden gedrückt hal-
ten.
3. Beide Knöpfe freigeben und die Öl-
wechsel-Intervallanzeige wird verlö-
schen.ZAUM0394ZAUM0395
1. Frost-Warnanzeiger “”
2. Minus-Signal
3. Temperatur1
2
3ZAUM0396
1.Ölwechsel-Intervallanzeige “OIL”
1
ZAUM0582
U16PG0G0.book Page 7 Wednesday, May 2, 2007 3:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3

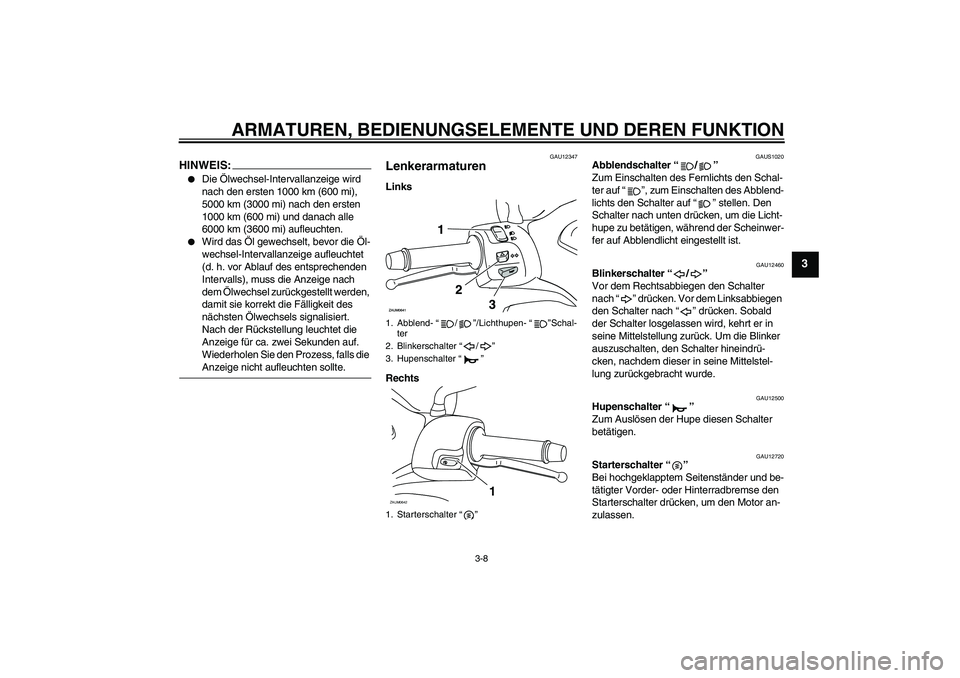

HINWEIS:

Die Ölwechsel-Intervallanzeige wird
nach den ersten 1000 km (600 mi),
5000 km (3000 mi) nach den ersten
1000 km (600 mi) und danach alle
6000 km (3600 mi) aufleuchten.


Wird das Öl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet
(d. h. vor Ablauf des entsprechenden
Intervalls), muss die Anzeige nach
dem Ölwechsel zurückgestellt werden,
damit sie korrekt die Fälligkeit des
nächsten Ölwechsels signalisiert.
Nach der Rückstellung leuchtet die
Anzeige für ca. zwei Sekunden auf.
Wiederholen Sie den Prozess, falls die Anzeige nicht aufleuchten sollte.
GAU12347
Lenkerarmaturen Links
Rechts
GAUS1020
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen. Den
Schalter nach unten drücken, um die Licht-
hupe zu betätigen, während der Scheinwer-
fer auf Abblendlicht eingestellt ist.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12720
Starterschalter “”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen.
1. Abblend- “/”/Lichthupen- “”Schal-
ter
2. Blinkerschalter “/”
3. Hupenschalter “”
1. Starterschalter “”ZAUM0642
1
U16PG0G0.book Page 8 Wednesday, May 2, 2007 3:55 PM

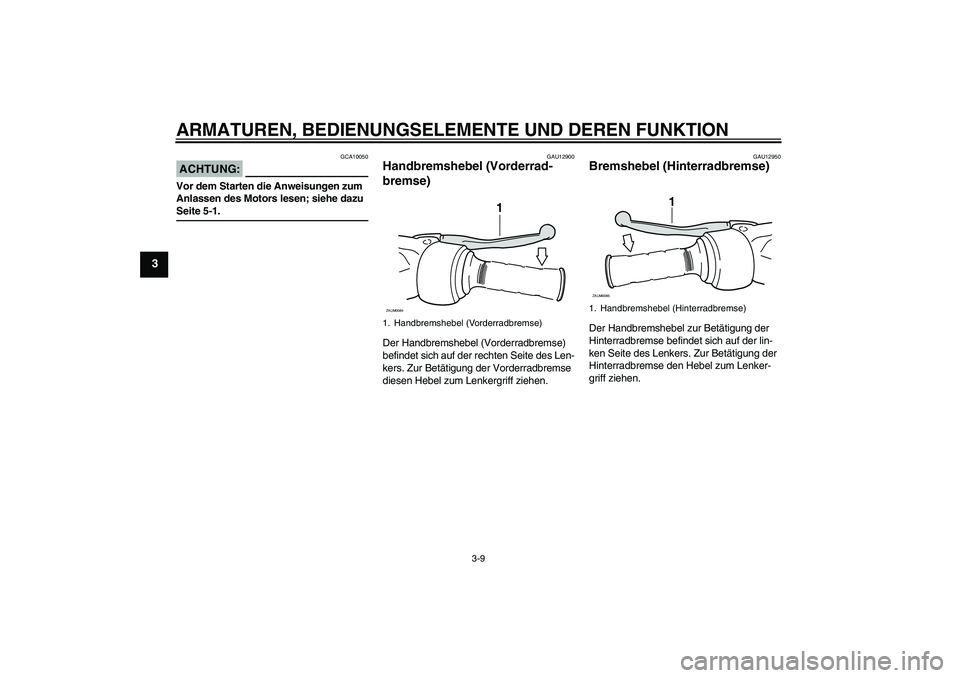

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12900
Handbremshebel (Vorderrad-
bremse) Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Bremshebel (Hinterradbremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
1. Handbremshebel (Vorderradbremse)
1
ZAUM0084
1. Handbremshebel (Hinterradbremse)
1
ZAUM0085
U16PG0G0.book Page 9 Wednesday, May 2, 2007 3:55 PM
