2008 YAMAHA XCITY 125 Betriebsanleitungen (in German)

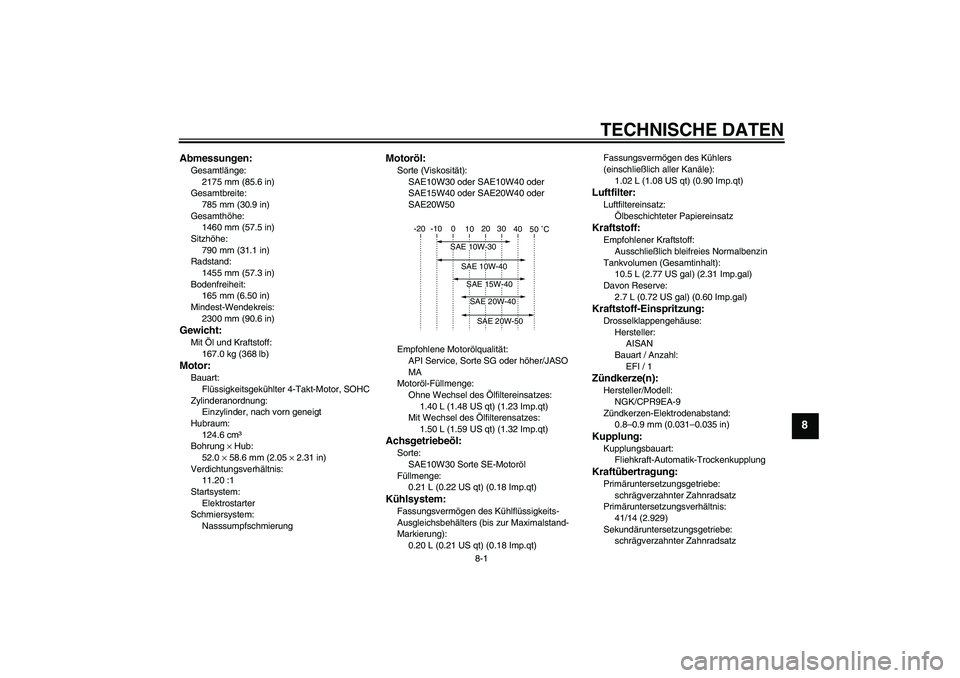

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2175 mm (85.6 in)
Gesamtbreite:
785 mm (30.9 in)
Gesamthöhe:
1460 mm (57.5 in)
Sitzhöhe:
790 mm (31.1 in)
Radstand:
1455 mm (57.3 in)
Bodenfreiheit:
165 mm (6.50 in)
Mindest-Wendekreis:
2300 mm (90.6 in)Gewicht:Mit Öl und Kraftstoff:
167.0 kg (368 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
124.6 cm³
Bohrung × Hub:
52.0 × 58.6 mm (2.05 × 2.31 in)
Verdichtungsverhältnis:
11.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.50 L (1.59 US qt) (1.32 Imp.qt)Achsgetriebeöl:Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.21 L (0.22 US qt) (0.18 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.20 L (0.21 US qt) (0.18 Imp.qt)Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.02 L (1.08 US qt) (0.90 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
10.5 L (2.77 US gal) (2.31 Imp.gal)
Davon Reserve:
2.7 L (0.72 US gal) (0.60 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
AISAN
Bauart / Anzahl:
EFI / 1Zündkerze(n):Hersteller/Modell:
NGK/CPR9EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
41/14 (2.929)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U16PG0G0.book Page 1 Wednesday, May 2, 2007 3:55 PM

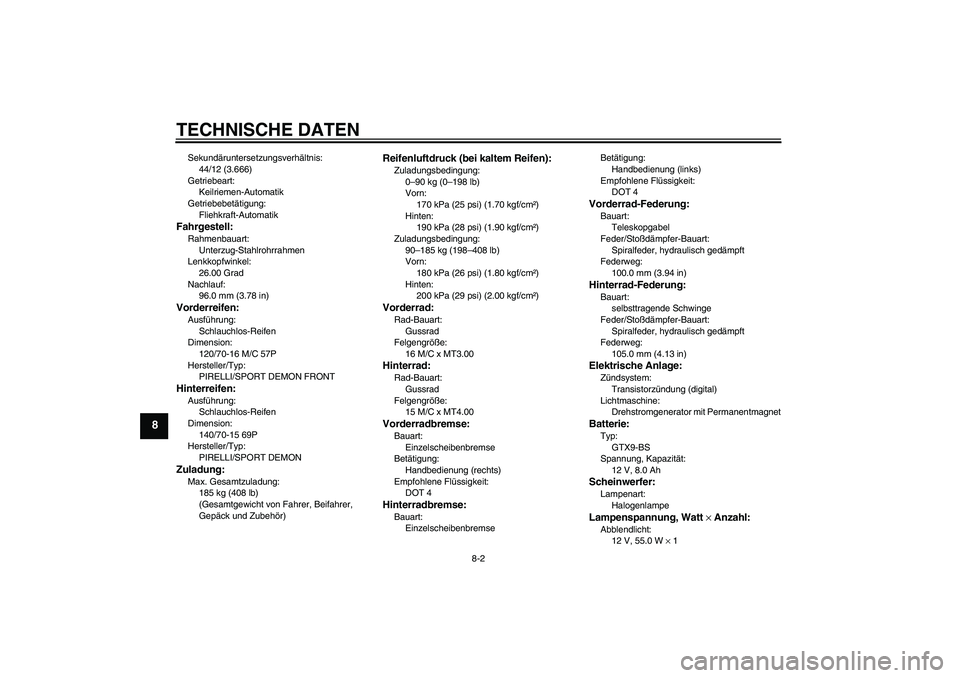

TECHNISCHE DATEN
8-2
8
Sekundäruntersetzungsverhältnis:
44/12 (3.666)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-AutomatikFahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
96.0 mm (3.78 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-16 M/C 57P
Hersteller/Typ:
PIRELLI/SPORT DEMON FRONTHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-15 69P
Hersteller/Typ:
PIRELLI/SPORT DEMONZuladung:Max. Gesamtzuladung:
185 kg (408 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
170 kPa (25 psi) (1.70 kgf/cm²)
Hinten:
190 kPa (28 psi) (1.90 kgf/cm²)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
180 kPa (26 psi) (1.80 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
16 M/C x MT3.00Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
15 M/C x MT4.00Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
100.0 mm (3.94 in)Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
105.0 mm (4.13 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GTX9-BS
Spannung, Kapazität:
12 V, 8.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Abblendlicht:
12 V, 55.0 W × 1
U16PG0G0.book Page 2 Wednesday, May 2, 2007 3:55 PM

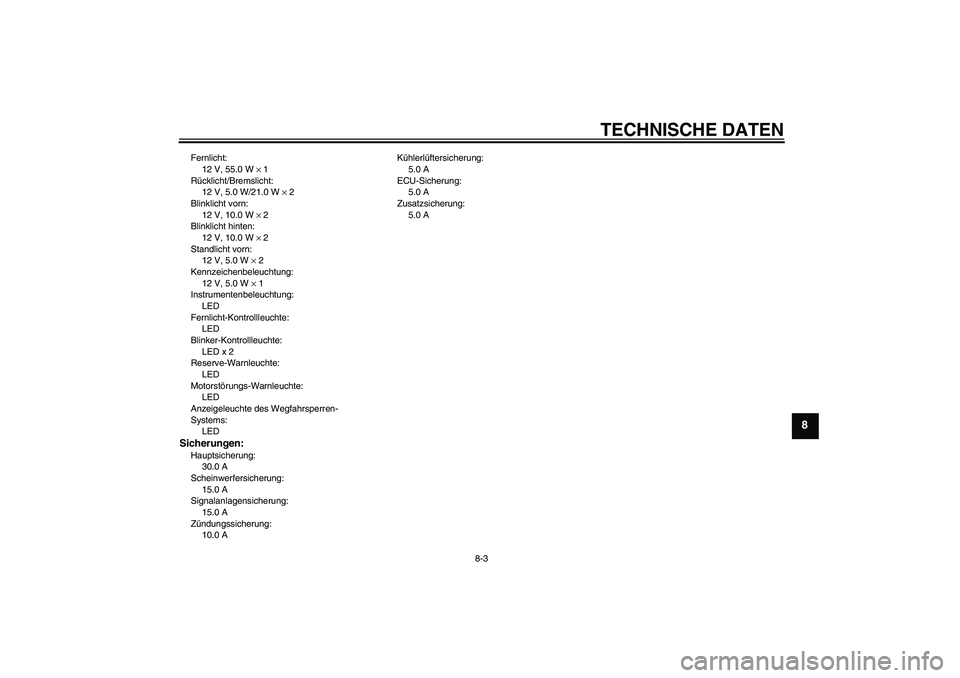

TECHNISCHE DATEN
8-3
8
Fernlicht:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 AKühlerlüftersicherung:
5.0 A
ECU-Sicherung:
5.0 A
Zusatzsicherung:
5.0 A
U16PG0G0.book Page 3 Wednesday, May 2, 2007 3:55 PM

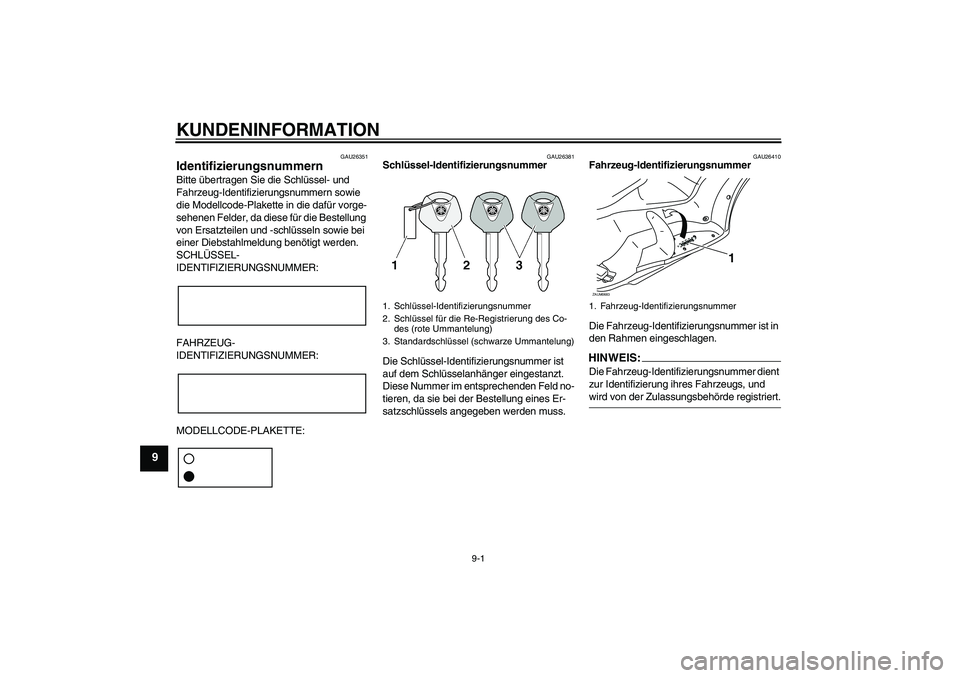

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEI
S:
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-IdentifizierungsnummerZAUM0683
1
U16PG0G0.book Page 1 Tuesday, May 15, 2007 12:02 PM

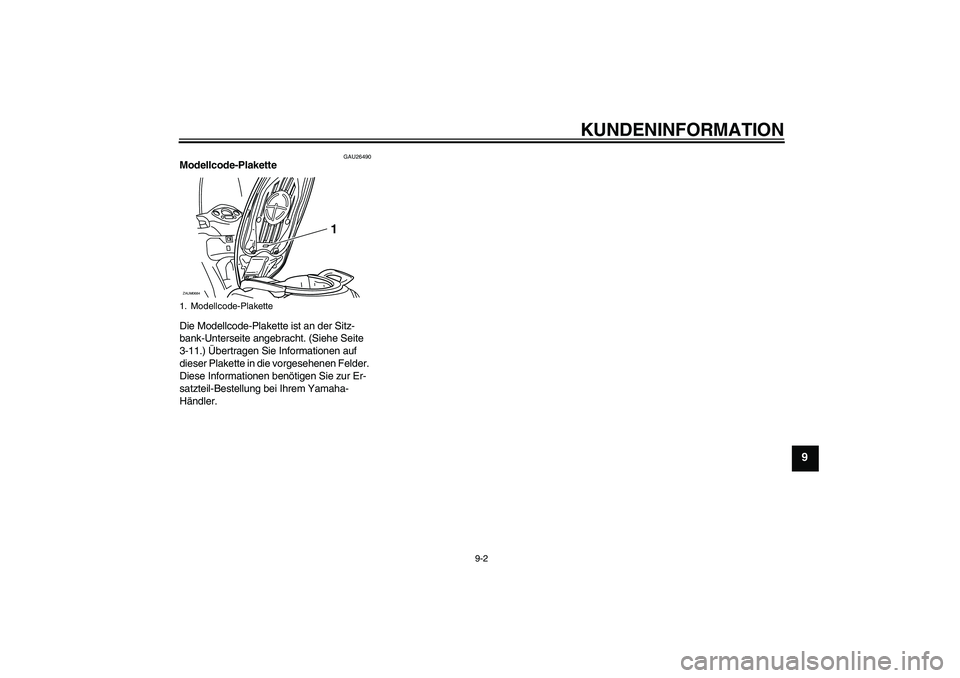

KUNDENINFORMATION
9-2
9
GAU26490
Modellcode-Plakette
Die Modellcode-Plakette ist an der Sitz-
bank-Unterseite angebracht. (Siehe Seite
3-11.) Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Felder.
Diese Informationen benötigen Sie zur Er-
satzteil-Bestellung bei Ihrem Yamaha-
Händler.1. Modellcode-PlaketteZAUM0684
1
U16PG0G0.book Page 2 Wednesday, May 2, 2007 3:55 PM

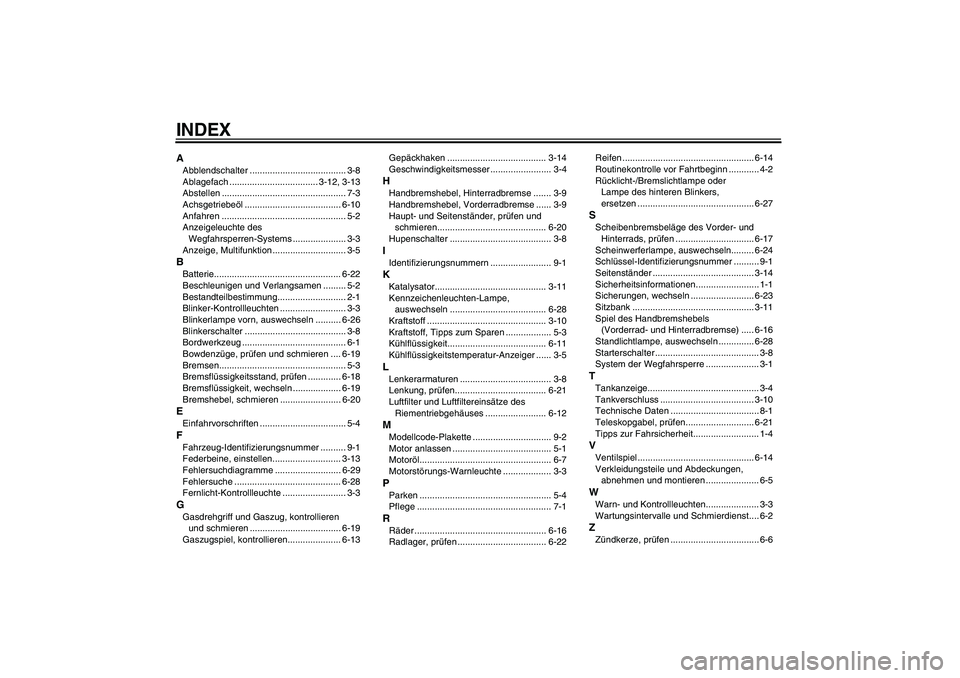

INDEXAAbblendschalter ...................................... 3-8
Ablagefach ................................... 3-12, 3-13
Abstellen ................................................. 7-3
Achsgetriebeöl ...................................... 6-10
Anfahren ................................................. 5-2
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-3
Anzeige, Multifunktion ............................. 3-5BBatterie.................................................. 6-22
Beschleunigen und Verlangsamen ......... 5-2
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchten .......................... 3-3
Blinkerlampe vorn, auswechseln .......... 6-26
Blinkerschalter ........................................ 3-8
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-19
Bremsen.................................................. 5-3
Bremsflüssigkeitsstand, prüfen ............. 6-18
Bremsflüssigkeit, wechseln ................... 6-19
Bremshebel, schmieren ........................ 6-20EEinfahrvorschriften .................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen........................... 3-13
Fehlersuchdiagramme .......................... 6-29
Fehlersuche .......................................... 6-28
Fernlicht-Kontrollleuchte ......................... 3-3GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-19
Gaszugspiel, kontrollieren..................... 6-13Gepäckhaken ....................................... 3-14
Geschwindigkeitsmesser ........................ 3-4
HHandbremshebel, Hinterradbremse ....... 3-9
Handbremshebel, Vorderradbremse ...... 3-9
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-20
Hupenschalter ........................................ 3-8IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-11
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-28
Kraftstoff ............................................... 3-10
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-11
Kühlflüssigkeitstemperatur-Anzeiger ...... 3-5LLenkerarmaturen .................................... 3-8
Lenkung, prüfen.................................... 6-21
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ........................ 6-12MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl.................................................... 6-7
Motorstörungs-Warnleuchte ................... 3-3PParken .................................................... 5-4
Pflege ..................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-22Reifen .................................................... 6-14
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe oder
Lampe des hinteren Blinkers,
ersetzen .............................................. 6-27
SScheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-17
Scheinwerferlampe, auswechseln......... 6-24
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-14
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-23
Sitzbank ................................................ 3-11
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse) ..... 6-16
Standlichtlampe, auswechseln .............. 6-28
Starterschalter ......................................... 3-8
System der Wegfahrsperre ..................... 3-1TTankanzeige............................................ 3-4
Tankverschluss ..................................... 3-10
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-21
Tipps zur Fahrsicherheit.......................... 1-4VVentilspiel .............................................. 6-14
Verkleidungsteile und Abdeckungen,
abnehmen und montieren ..................... 6-5WWarn- und Kontrollleuchten..................... 3-3
Wartungsintervalle und Schmierdienst.... 6-2ZZündkerze, prüfen ................................... 6-6
U16PG0G0.book Page 1 Wednesday, May 2, 2007 3:55 PM

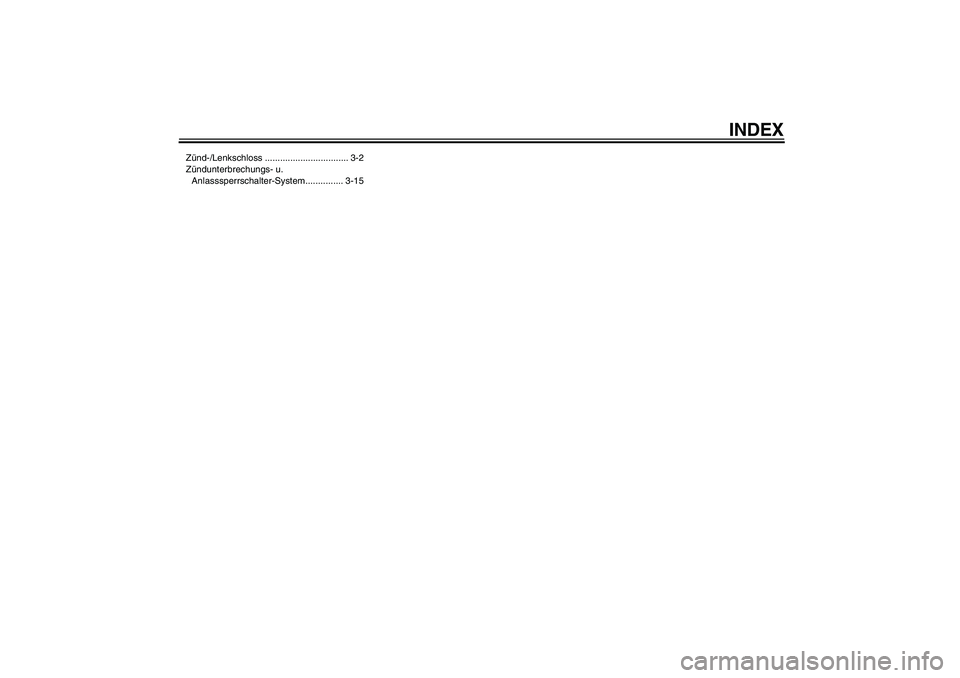

INDEX
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-15
U16PG0G0.book Page 2 Wednesday, May 2, 2007 3:55 PM
