2008 YAMAHA WR 250X Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
2
3
4
5
67
8
9

11. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
ACHTUNG:

GCA10471

Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motorschädlich.

Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und
Korrosionsschäden geschützt ist.

Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung
verringert wird.
12. Den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel anbringen.
13. Den Kühlerverschlussdeckel anbrin-
gen.
14. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
15. Den Kühlerdeckel abnehmen und den
Kühlflüssigkeitsstand im Kühler über-
prüfen. Falls erforderlich, ausreichend
Kühlflüssigkeit bis zum oberen Rand
des Kühlers nachfüllen und dann den
Kühlerdeckel und die Arretierschraube
wieder aufsetzen.
16. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, denAusgleichsbehälterdeckel abnehmen,
Kühlflüssigkeit bis zur Maximal-
stand-Markierung nachfüllen und
dann den Deckel wieder aufsetzen.
17. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Anzugsdrehmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.90 L (0.95 US qt) (0.79 Imp.qt)
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1
2
3
4
5
6
7
8
9

GAU44321
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauc
h reinigen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
Außerdem muss der Luftfiltergehäuse-Ab-
lassschlauch häufig kontrolliert und ggf. ge-
reinigt werden.
Luftfiltereinsätze reinigen
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-7.)
2. Den Luftfiltergehäusedeckel ab-
schrauben und dann den Gehäuse-
deckel, wie in der Abbildung gezeigt,
nach außen ziehen.3. Die Halteklammer aushängen und
dann den Luftfiltereinsatz herausneh-
men.
4. Den Filterschaumstoff vom Filtergerü-st abnehmen, in Lösungsmittel auswa-
schen und dann vorsichtig
ausdrücken.
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann
überschüssiges Öl ausdrücken.
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Halteklammer
2. Luftfiltereinsatz2
11
2

1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
1
2
12
3
4

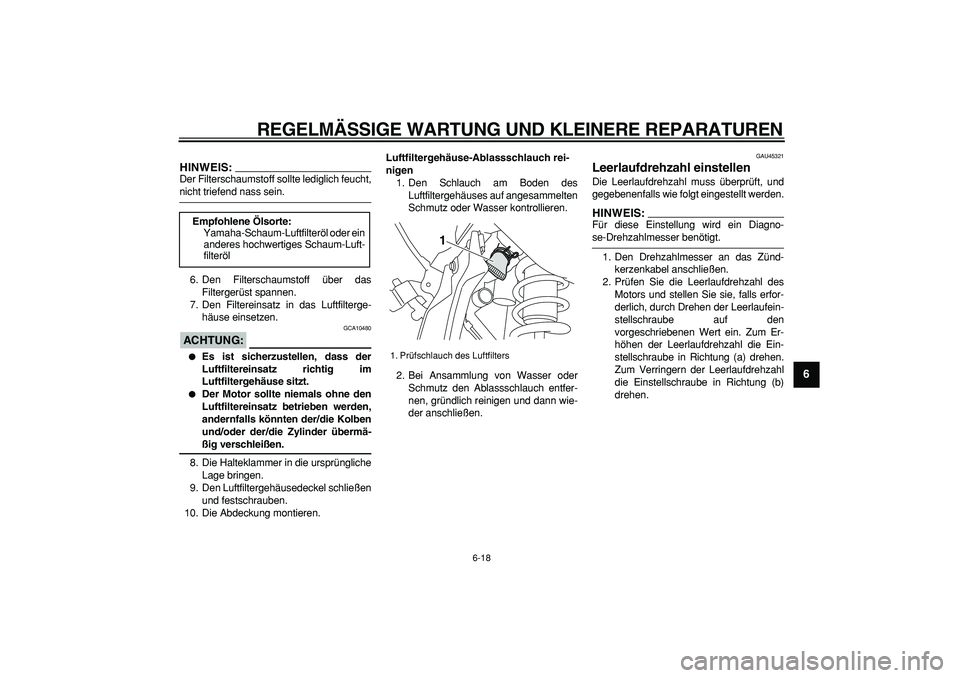

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
2
3
4
5
67
8
9
HINWEIS:

Der Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
6. Den Filterschaumstoff über das
Filtergerüst spannen.
7. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:

GCA10480

Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im
Luftfiltergehäuse sitzt.

Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-
ßig verschleißen.
8. Die Halteklammer in die ursprüngliche
Lage bringen.
9. Den Luftfiltergehäusedeckel schließen
und festschrauben.
10. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch rei-
nigen
1. Den Schlauch am Boden des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU45321
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.
HINWEIS:

Für diese Einstellung wird ein Diagno-
se-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zünd-
kerzenkabel anschließen.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Prüfschlauch des Luftfilters
1

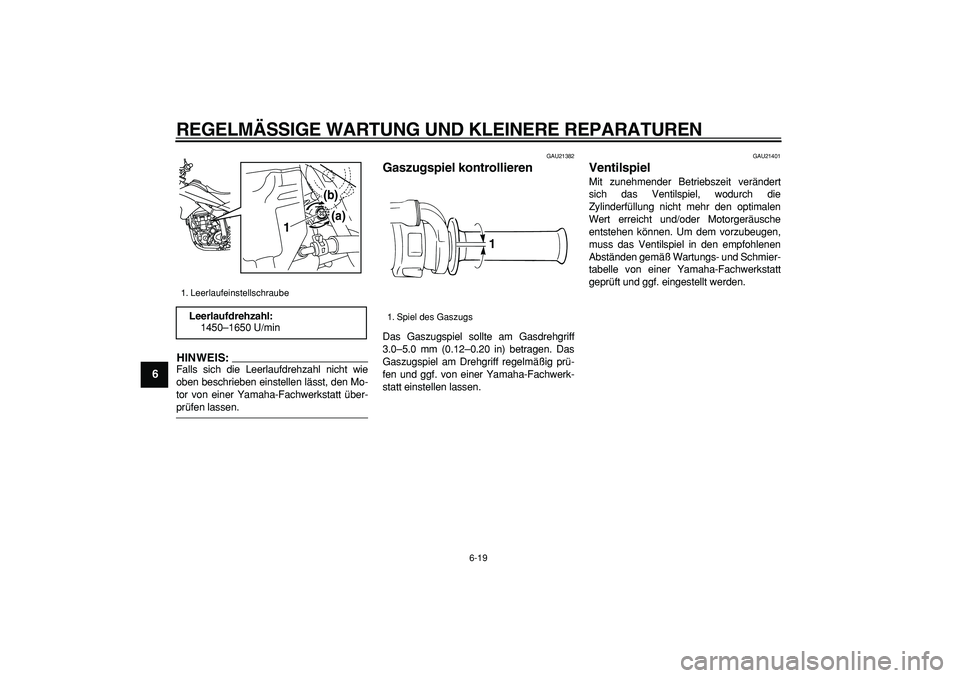

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
1
2
3
4
5
6
7
8
9
HINWEIS:

Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU21382
Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muss das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1450–1650 U/min
1
(b)
(a)

1. Spiel des Gaszugs1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
2
3
4
5
67
8
9

GAU21640
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG

GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximaleGesamtzuladung des Fahrzeugs
überschreitet.

Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.

Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.

Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.

Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
90–185 kg (198–408 lb):
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Maximale Zuladung*:
185 kg (408 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
12

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1
2
3
4
5
6
7
8
9

reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:

Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
WARNUNG

GWA10460

Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das
Fahrverhalten nicht garantiert wer-
den.

Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-
gegeben worden.
WARNUNG

GWA10570

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.

Ein beschädigter Schlauch sollteam besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern. Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
110/70R17M/C 54H
Hersteller/Modell:
BRIDGESTONE/BT090F RADIAL
G
Hinterreifen:
Größe:
140/70R17M/C 66H
Hersteller/Modell:
BRIDGESTONE/BT090R RADI-
AL G

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
2
3
4
5
67
8
9

GAU21940
Speichenräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22032
Kupplungshebel-Spiel einstellen
Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen und denRest des Vorgangs überspringen.
Falls das Kupplungshebel-Spiel nicht,
wie oben beschrieben, korrekt einge-
stellt werden konnte, folgendermaßen
vorgehen.
4. Die Einstellschraube vollständig in
Richtung (a) drehen, um den Kupp-
lungszug zu lockern.
5. Die Kontermutter weiter unten am
Kupplungszug lockern.
6. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
7. Beide Kontermuttern festziehen.
1. Kupplungshebel-Spiel
2. Kontermutter (Kupplungshebel)
3. Einstellschraube für das Spiel des
Kupplungshebels (Kupplungshebel)
3 2
1(a)(b)

1. Kontermutter (Kupplungszug)
2. Einstellmutter für das
Kupplungshebel-Spiel (Kupplungszug)
12
(a)
(b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1
2
3
4
5
6
7
8
9

GAU22093
Handbremshebel-Spiel
einstellen
Der Bremshebel muss ein Spiel von
5.0–8.0 mm (0.20–0.31 in) aufweisen, wie
dargestellt. Das Bremshebelspiel regelmä-
ßig prüfen und ggf. wie folgt einstellen.
1. Die Kontermutter am Handbremshe-
bel lockern.
2. Zum Erhöhen des Handbremshe-
bel-Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
3. Die Kontermutter festziehen.
WARNUNG

GWA10630

Nachdem das Bremshebelspiel ein-
gestellt worden ist, das Spiel kon-
trollieren und sicherstellen, dass
die Bremse richtig funktioniert.

Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System be-
findet. Befindet sich Luft im Hy-
drauliksystem, lassen Sie das
System von einer Yamaha-Fach-
werkstatt in Ordnung bringen, be-
vor Sie mit dem Motorrad fahren.
Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU22271
Hinterrad-Bremslichtschalter
einstellen
Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter in
Richtung (b) drehen.
1. Kontermutter
2. Einstellschraube für das Spiel des
Handbremshebels
3. Handbremshebelspiel
3
1
2
(b)
(a)

1. Hinterrad-Bremslichtschalter
2. Einstellmutter
1
2
(b)
(a)
