2008 YAMAHA WR 250X Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.643)
2. Gang:
29/16 (1.813)
3. Gang:
29/22 (1.318)
4. Gang:
26/25 (1.040)
5. Gang:
24/27 (0.889)
6. Gang:
22/28 (0.786)
Fahrgestell:
Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
25.33 Grad
Nachlauf:
76.0 mm (2.99 in)
Vorderreifen:
Ausführung:
Schlauchreifen
Dimension:
110/70R17M/C 54H
Hersteller/Typ:
BRIDGESTONE/BT090F RADIAL G
Hinterreifen:
Ausführung:
SchlauchreifenDimension:
140/70R17M/C 66H
Hersteller/Typ:
BRIDGESTONE/BT090R RADIAL G
Zuladung:
Max. Gesamtzuladung:
185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Speichenrad
Felgengröße:
17M/C x MT3.00
Hinterrad:
Rad-Bauart:
Speichenrad
Felgengröße:
17M/C x MT4.00
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
270.0 mm (10.63 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
265.0 mm (10.43 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)

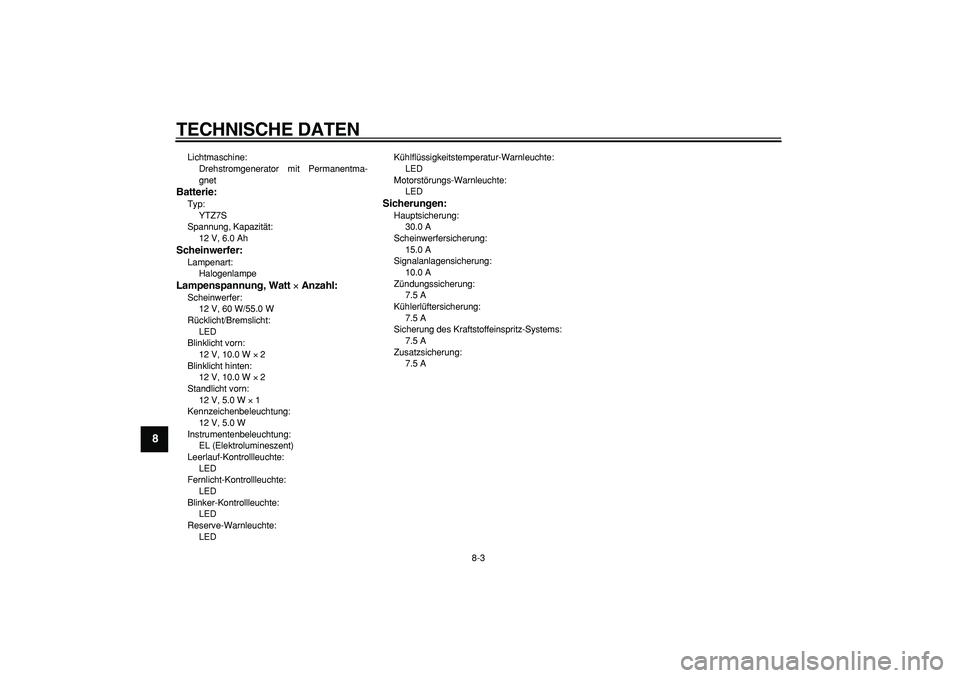

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTZ7S
Spannung, Kapazität:
12 V, 6.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Kennzeichenbeleuchtung:
12 V, 5.0 W
Instrumentenbeleuchtung:
EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LEDKühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
7.5 A
Zusatzsicherung:
7.5 A

9-1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1

1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatz-
teil-Bestellung bei Ihrem Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter .........................................3-8
Abdeckungen, abnehmen und
montieren ................................................6-7
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-26
Antriebskette, säubern und schmieren ....6-27
B
Batterie ....................................................6-31
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-36
Blinkerschalter ...........................................3-8
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-28
Bremsflüssigkeitsstand, prüfen ................6-24
Bremsflüssigkeit, wechseln .....................6-25
E
Einfahrvorschriften .....................................5-3
EXUP-System ..........................................3-17
F
Fahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen ...............................3-15
Fehlersuchdiagramme .............................6-41
Fehlersuche .............................................6-40
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel .......................................3-10
Fußbrems- und Schalthebel, prüfen und
schmieren ..............................................6-28
Fußschalthebel ..........................................3-9
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-28
Gaszugspiel, kontrollieren .......................6-19
H
Handbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel, prüfen
und schmieren....................................... 6-29
Helmhalter ............................................... 3-13
Hinterrad.................................................. 6-39
Hinterradaufhängung, schmieren ............ 6-30
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-23
Hupenschalter ........................................... 3-9
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-12
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-36
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ............................................ 3-2
Kupplungshebel......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-22
L
Leerlaufdrehzahl...................................... 6-18
Leerlauf-Kontrollleuchte ............................ 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen ...................................... 6-31
Luftfiltereinsatz und Luftfiltergehäuse-
Ablassschlauch, reinigen ...................... 6-17
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz....................... 6-10Motorrad aufbocken ................................ 6-37
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-22
Radlager, prüfen ..................................... 6-31
Reifen ...................................................... 6-20
Reserve-Warnleuchte ............................... 3-2
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht/Bremslicht ................................ 6-35
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-24
Scheinwerferlampe, auswechseln........... 6-34
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-17
Seitenständer, prüfen und schmieren ..... 6-29
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-33
Sitzbank .................................................. 3-12
Spiel des Handbremshebels,
einstellen ............................................... 6-23
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ........................................... 3-9
T
Tankverschluss ....................................... 3-10
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-13
Teleskopgabel, Entlüftung....................... 3-15

Index
Teleskopgabel, prüfen ............................ 6-30
V
Ventilspiel................................................ 6-19
Vorderrad ................................................ 6-38
Vorsicht bei Mattfarben ............................. 7-1
W
Warn- und Kontrollleuchten ...................... 3-2
Wartungsintervalle und Schmierdienst ..... 6-2
Z
Zündkerze, prüfen ..................................... 6-9
Zünd-/Lenkschloss .................................... 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-18
