ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
2
34
5
6
7
8
9

Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
ACHTUNG:

GCA10020
Den Motor bei Überhitzung nicht länger
betreiben.
GAU43020
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf, wenn ein
elektrischer Überwachungskreis des Mo-
tors defekt ist. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
HINWEIS:

Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU45272
Multifunktionsanzeige
WARNUNG

GWA12311
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein.
HINWEIS:


Die Multifunktionsanzeige kann auf
den Standardmodus oder den
Messmodus eingestellt werden.

Der Tageskilometerzähler A wird auto-
matisch auf Null zurückgestellt, wenn
vom Standardmodus in den Messmo-
dus oder umgekehrt gewechselt wird.
Standardmodus:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)
1. “RESET”-Taste
2. “SELECT 1”-Taste
3. “SELECT 2”-Taste
4. Uhr/Stoppuhr
5. Geschwindigkeitsmesser
6. Kilometerzähler/Tageskilometerzähler/
Kraftstoffreserve-Kilometerzähler
1
23
4
5
6

1. Stoppuhr-Anzeige “ ”
2. Anzeige des Tageskilometerzählers A “ ”/
Wegstreckenzähler “ ”
3. Anzeige des Tageskilometerzählers B “ ”
1
3
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
2
3
4
5
6
7
8
9


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)

eine Uhr

eine Stromkreis-Prüfeinrichtung
Messmodus:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)

einen Wegstreckenzähler (zeigt die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an und kann zur
Verbesserung der Genauigkeit der Ta-
geskilometerzähler-Anzeige kalibriert
werden)

eine Stoppuhr (zeigt die vergangene
Zeit seit dem Start der Stoppuhr an)

eine Stromkreis-Prüfeinrichtung
HINWEIS:


Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie die Wahl-
knöpfe “SELECT1” “SELECT 2” und
“RESET” benutzen können.

Um den Stromkreis zu überprüfen,
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-mente der Multifunktionsanzeige auf-
leuchten und dann wieder erlöschen.

Nur für U.K.: Um die Tachometer- und
Kilometerzähler/Tageskilometerzäh-
ler-Anzeige zwischen Kilometer und
Meilen umzuschalten, drücken Sie,
nachdem der Zündschlüssel auf “ON”
gestellt wurde, den Wahlknopf
“SELECT 2” bis sich das Display än-
dert.
Standardmodus
Kilometerzähler-Betriebsarten
Den Wahlknopf “SELECT 2” drücken, um
das Display zwischen den Betriebsarten Ki-
lometerzähler und Tageskilometerzähler A
und B in der folgenden Reihenfolge umzu-
schalten:
Kilometerzähler
→
Tageskilometerzähler A
→
Tageskilometerzähler B
→
Kilometer-
zähler
HINWEIS:

Die Anzeige “ ” wird eingeblendet, wenn
der Tageskilometerzähler A ausgewählt ist,
und die Anzeige “ ” wird eingeblendet,
wenn der Tageskilometerzähler B ausge-
1. Anzeige des Tageskilometerzählers A “ ”
1. Anzeige des Tageskilometerzählers B “ ”
11

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9

wählt ist.
Sobald die Reserve-Warnleuchte aufleuch-
tet (siehe Seite 3-2), wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F”. Der Reserve-
kilometerzähler zeichnet die seit
Aufleuchten der Reserve-Warnleuchte zu-
rückgelegte Strecke auf. Mit dem Wahl-
knopf “SELECT 2” kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Betriebsarten umgeschaltet
werden:
Reservekilometerzähler “F”
→
Kilometer-
zähler
→
Tageskilometerzähler A
→
Tages-
kilometerzähler B
→
Reservekilometerzähler “F”
HINWEIS:

Die Reserve-Warnleuchte funktioniert bei
Geländefahrten möglicherweise nicht ex-
akt, da durch die Bewegungen und Schräg-
lagen des Fahrzeugs keine genaue
Messung des Kraftstoffstands möglich ist.
Wenn die Reserve-Warnleuchte beim Fah-
ren im Messmodus aufleuchtet, in den
Standardmodus wechseln und den Wahl-
knopf “SELECT 2” drücken, um den
Reservekilometerzähler anzuzeigen.
HINWEIS:

Zum Wechseln vom Messmodus in denStandardmodus müssen die Stoppuhr und
der Wegstreckenzähler angehalten wer-
den.
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf
“SELECT 2” drücken und dann den
Rückstellknopf “RESET” mindestens eine
Sekunde lang gedrückt halten. Falls der
Reservekilometerzähler nicht manuell
zurückgestellt wird, geschieht dies auto-
matisch, sobald nach dem Tanken weitere
5 km (3 mi) gefahren wurden.
Uhr
Den Schlüssel auf “ON” drehen.HINWEIS:

Drücken Sie beim Einstellen der Uhr den
Wahlknopf “SELECT 1”, um die Ziffern zuerhöhen oder “SELECT 2”, um die Ziffern
zu verringern. Drücken und halten eines
Wahlknopfes erhöht oder verringert die Zif-
fern fortlaufend, bis der Wahlknopf losge-
lassen wird.
Uhr stellen
1. Halten Sie den Wahlknopf
“SELECT 1” mindestens zwei Sekun-
den gedrückt.
2. Sobald die Stundenanzeige zu blinken
beginnt, einen Wahlknopf drücken, um
die Stunden einzustellen.
3. Den Rückstellknopf “RESET” drücken
und die Minutenanzeige beginnt zu
blinken.
4. Einen Wahlknopf drücken, um die Mi-
nuten einzustellen.
5. Den Rückstellknopf “RESET” drücken,
und die Sekundenanzeige beginnt zu
blinken.
6. Einen Wahlknopf drücken, um die Se-
kundenanzeige auf Null zu stellen.
7. Den Rückstellknopf “RESET” minde-
stens zwei Sekunden lang gedrückt
halten und dann loslassen, um die Uhr
zu starten.HINWEIS:

Wird der Rückstellknopf “RESET” nicht in-
nerhalb von 30 Sekunden gedrückt, wird die
1. Kraftstoffreserve-Kilometerzähler “F”
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

Uhr nicht gestellt und sie stellt sich auf die
vorherige Zeit zurück.
Vom Standardmodus in den Messmo-
dus wechseln
Bei ausgewähltem Kilometerzähler die
Wahlknöpfe “SELECT 1” und “SELECT 2”
mindestens zwei Sekunden lang gleichzei-
tig gedrückt halten, um in den Messmodus
zu wechseln.
Vom Messmodus in den Standardmo-
dus wechseln
HINWEIS:

Die Stoppuhr muss vor dem Wechseln in
den Standardmodus angehalten werden.
1. Sicherstellen, dass die Stoppuhr nicht
in Betrieb ist. Wenn die Stoppuhr in
Betrieb ist, gleichzeitig die Wahlknöpfe
“SELECT 1” und “SELECT 2 drücken,
um sie anzuhalten.
2. Die Wahlknöpfe “SELECT 1” und
“SELECT 2” mindestens zwei Sekun-
den lang gleichzeitig gedrückt halten,
um in den Standardmodus zu wech-
seln.
Messmodus (für die Stoppuhr)
Wenn der Messmodus gewählt ist, wird die
Stoppuhr angezeigt und kann manuell oderautomatisch gestartet werden.
Manueller Start
Manueller Start ist die Standardeinstellung
für die Stoppuhr. Die Stoppuhr-Anzeige
“ ” und die Wegstreckenzähler-Anzeige
“ ” beginnen zu blinken.
1. Den Rückstellknopf “RESET” drücken,
um die Stoppuhr zu starten.
2. Die Wahlknöpfe “SELECT 1” und
“SELECT 2” gleichzeitig drücken, um
die Stoppuhr anzuhalten.
3. Die Wahlknöpfe “SELECT 1” und
“SELECT 2” gleichzeitig drücken, um
die Stoppuhr weiter laufen zu lassen.
Um die Stoppuhr auf Null zurückzu-
stellen, siehe “Zurückstellen des Weg-
streckenzählers oder Zurückstellen
des Wegstreckenzählers in Verbin-
dung mit der Stoppuhr” auf Seite 3-7.
HINWEIS:

Die Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 2 und
3 wiederholen.
Automatischer Start
1. Den Wahlknopf “SELECT 1” minde-
stens zwei Sekunden lang gedrückt
halten, um den automatischen Start
einzustellen.HINWEIS:

Wenn die Stoppuhr auf automatischen Start
gestellt ist, beginnen die Stoppuhr-Anzeige
“ ” und die Wegstreckenzähler-Anzeige
“ ” zu blinken. Die Ziffern auf dem Display
beginnen von links nach rechts zu laufen.
2. Wird das Fahrzeug bewegt, beginnt

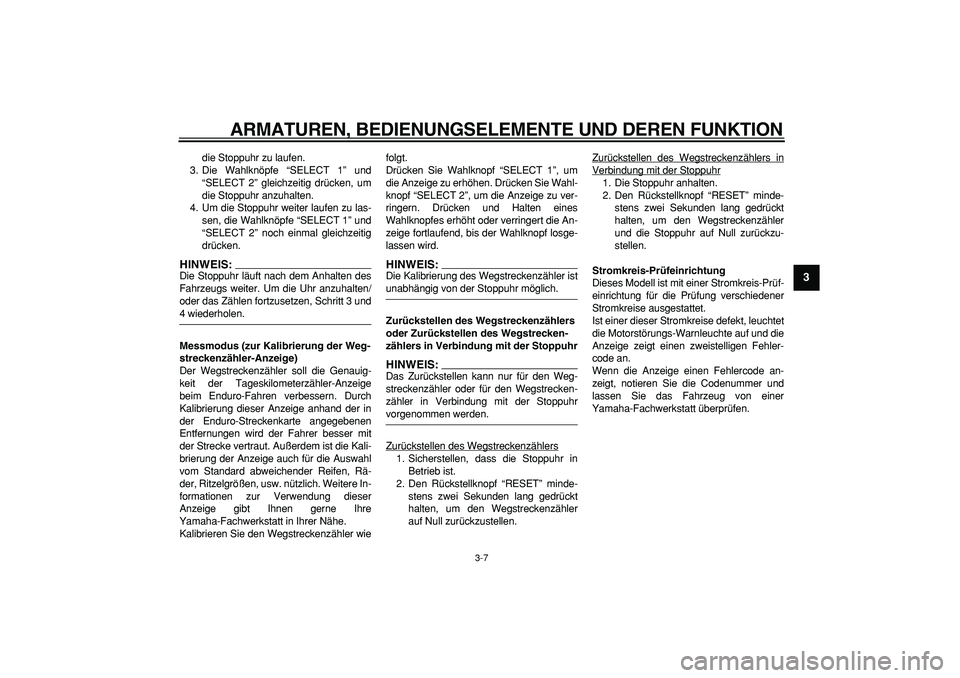

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9

die Stoppuhr zu laufen.
3. Die Wahlknöpfe “SELECT 1” und
“SELECT 2” gleichzeitig drücken, um
die Stoppuhr anzuhalten.
4. Um die Stoppuhr weiter laufen zu las-
sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” noch einmal gleichzeitig
drücken.
HINWEIS:

Die Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 3 und
4 wiederholen.
Messmodus (zur Kalibrierung der Weg-
streckenzähler-Anzeige)
Der Wegstreckenzähler soll die Genauig-
keit der Tageskilometerzähler-Anzeige
beim Enduro-Fahren verbessern. Durch
Kalibrierung dieser Anzeige anhand der in
der Enduro-Streckenkarte angegebenen
Entfernungen wird der Fahrer besser mit
der Strecke vertraut. Außerdem ist die Kali-
brierung der Anzeige auch für die Auswahl
vom Standard abweichender Reifen, Rä-
der, Ritzelgrößen, usw. nützlich. Weitere In-
formationen zur Verwendung dieser
Anzeige gibt Ihnen gerne Ihre
Yamaha-Fachwerkstatt in Ihrer Nähe.
Kalibrieren Sie den Wegstreckenzähler wiefolgt.
Drücken Sie Wahlknopf “SELECT 1”, um
die Anzeige zu erhöhen. Drücken Sie Wahl-
knopf “SELECT 2”, um die Anzeige zu ver-
ringern. Drücken und Halten eines
Wahlknopfes erhöht oder verringert die An-
zeige fortlaufend, bis der Wahlknopf losge-
lassen wird.
HINWEIS:

Die Kalibrierung des Wegstreckenzähler ist
unabhängig von der Stoppuhr möglich.
Zurückstellen des Wegstreckenzählers
oder Zurückstellen des Wegstrecken-
zählers in Verbindung mit der Stoppuhr
HINWEIS:

Das Zurückstellen kann nur für den Weg-
streckenzähler oder für den Wegstrecken-
zähler in Verbindung mit der Stoppuhr
vorgenommen werden.
Zurückstellen des Wegstreckenzählers
1. Sicherstellen, dass die Stoppuhr in
Betrieb ist.
2. Den Rückstellknopf “RESET” minde-
stens zwei Sekunden lang gedrückt
halten, um den Wegstreckenzähler
auf Null zurückzustellen.Zurückstellen des Wegstreckenzählers in
Verbindung mit der Stoppuhr1. Die Stoppuhr anhalten.
2. Den Rückstellknopf “RESET” minde-
stens zwei Sekunden lang gedrückt
halten, um den Wegstreckenzähler
und die Stoppuhr auf Null zurückzu-
stellen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Anzeige zeigt einen zweistelligen Fehler-
code an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
