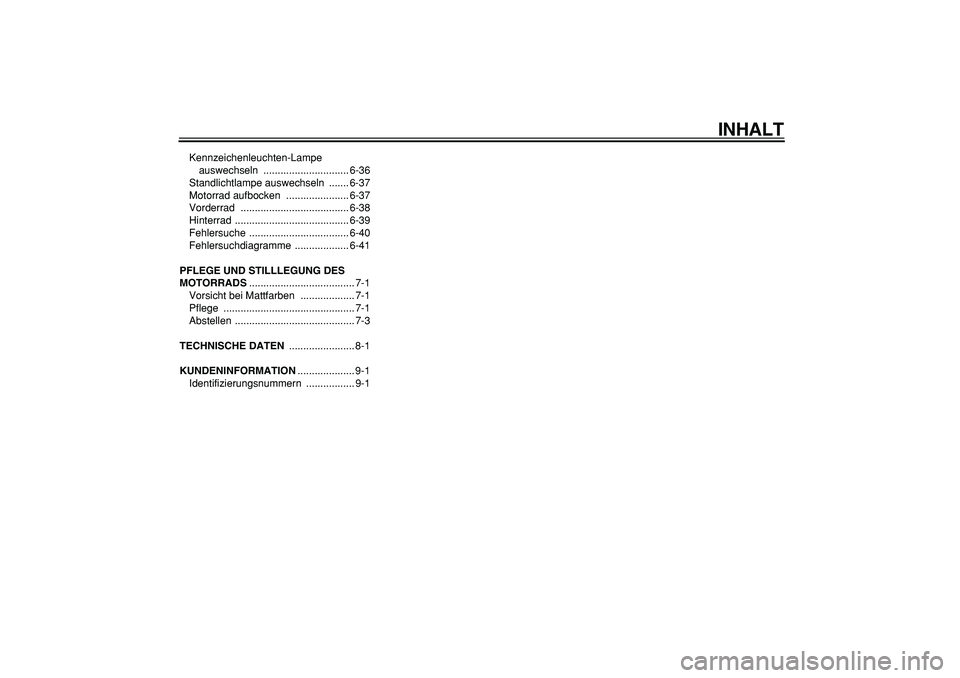

INHALT
Kennzeichenleuchten-Lampe
auswechseln .............................. 6-36
Standlichtlampe auswechseln ....... 6-37
Motorrad aufbocken ...................... 6-37
Vorderrad ...................................... 6-38
Hinterrad ........................................ 6-39
Fehlersuche ................................... 6-40
Fehlersuchdiagramme ................... 6-41
PFLEGE UND STILLLEGUNG DES
MOTORRADS
..................................... 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen .......................................... 7-3
TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1
Identifizierungsnummern ................. 9-1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-40
2
3
4
5
67
8
9

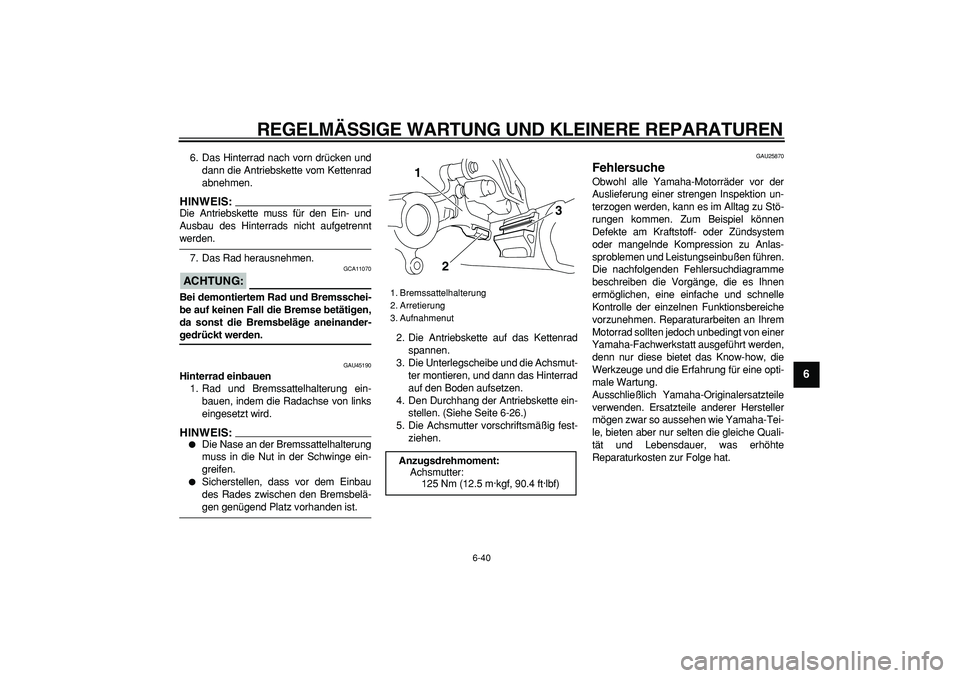

6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:

Die Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden.
7. Das Rad herausnehmen.
ACHTUNG:

GCA11070
Bei demontiertem Rad und Bremsschei-
be auf keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinander-
gedrückt werden.
GAU45190
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.
HINWEIS:


Die Nase an der Bremssattelhalterung
muss in die Nut in der Schwinge ein-
greifen.

Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.2. Die Antriebskette auf das Kettenrad
spannen.
3. Die Unterlegscheibe und die Achsmut-
ter montieren, und dann das Hinterrad
auf den Boden aufsetzen.
4. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-26.)
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
GAU25870
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
1. Bremssattelhalterung
2. Arretierung
3. Aufnahmenut
Anzugsdrehmoment:
Achsmutter:
125 Nm (12.5 m·kgf, 90.4 ft·lbf)
1
2
3

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-41
1
2
3
4
5
6
7
8
9

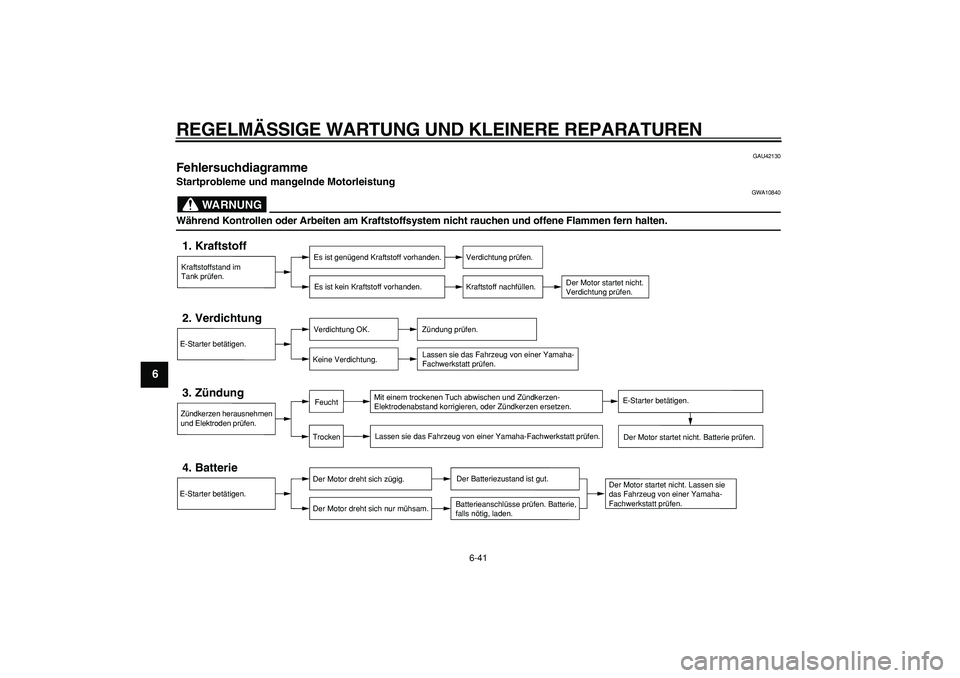

GAU42130
Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
WARNUNG

GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.

Index
A
Abblendschalter .........................................3-8
Abdeckungen, abnehmen und
montieren ................................................6-7
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-26
Antriebskette, säubern und schmieren ....6-27
B
Batterie ....................................................6-31
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-36
Blinkerschalter ...........................................3-8
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-28
Bremsflüssigkeitsstand, prüfen ................6-24
Bremsflüssigkeit, wechseln .....................6-25
E
Einfahrvorschriften .....................................5-3
EXUP-System ..........................................3-17
F
Fahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen ...............................3-15
Fehlersuchdiagramme .............................6-41
Fehlersuche .............................................6-40
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel .......................................3-10
Fußbrems- und Schalthebel, prüfen und
schmieren ..............................................6-28
Fußschalthebel ..........................................3-9
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-28
Gaszugspiel, kontrollieren .......................6-19
H
Handbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel, prüfen
und schmieren....................................... 6-29
Helmhalter ............................................... 3-13
Hinterrad.................................................. 6-39
Hinterradaufhängung, schmieren ............ 6-30
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-23
Hupenschalter ........................................... 3-9
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-12
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-36
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ............................................ 3-2
Kupplungshebel......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-22
L
Leerlaufdrehzahl...................................... 6-18
Leerlauf-Kontrollleuchte ............................ 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen ...................................... 6-31
Luftfiltereinsatz und Luftfiltergehäuse-
Ablassschlauch, reinigen ...................... 6-17
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz....................... 6-10Motorrad aufbocken ................................ 6-37
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-22
Radlager, prüfen ..................................... 6-31
Reifen ...................................................... 6-20
Reserve-Warnleuchte ............................... 3-2
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht/Bremslicht ................................ 6-35
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-24
Scheinwerferlampe, auswechseln........... 6-34
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-17
Seitenständer, prüfen und schmieren ..... 6-29
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-33
Sitzbank .................................................. 3-12
Spiel des Handbremshebels,
einstellen ............................................... 6-23
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ........................................... 3-9
T
Tankverschluss ....................................... 3-10
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-13
Teleskopgabel, Entlüftung....................... 3-15
