ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
2
3
4
5
67
8
9

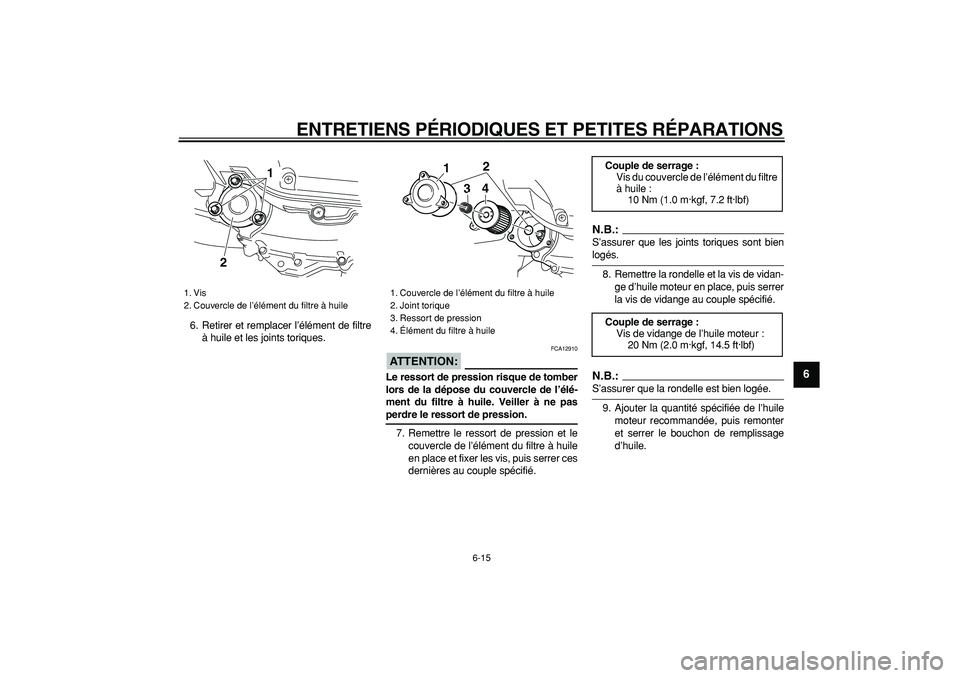

6. Retirer et remplacer l’élément de filtre
à huile et les joints toriques.
ATTENTION:

FCA12910
Le ressort de pression risque de tomber
lors de la dépose du couvercle de l’élé-
ment du filtre à huile. Veiller à ne pas
perdre le ressort de pression.
7. Remettre le ressort de pression et le
couvercle de l’élément du filtre à huile
en place et fixer les vis, puis serrer ces
dernières au couple spécifié.
N.B.:

S’assurer que les joints toriques sont bien
logés.
8. Remettre la rondelle et la vis de vidan-
ge d’huile moteur en place, puis serrer
la vis de vidange au couple spécifié.
N.B.:

S’assurer que la rondelle est bien logée.
9. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
1. Vis
2. Couvercle de l’élément du filtre à huile
21

1. Couvercle de l’élément du filtre à huile
2. Joint torique
3. Ressort de pression
4. Élément du filtre à huile
1
2
3
4

Couple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
1
2
3
4
5
6
7
8
9
N.B.:

Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.
ATTENTION:

FCA11670

Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
11. Réinitialiser l’indicateur de change-
ment d’huile en suivant le procédé ci-
après.

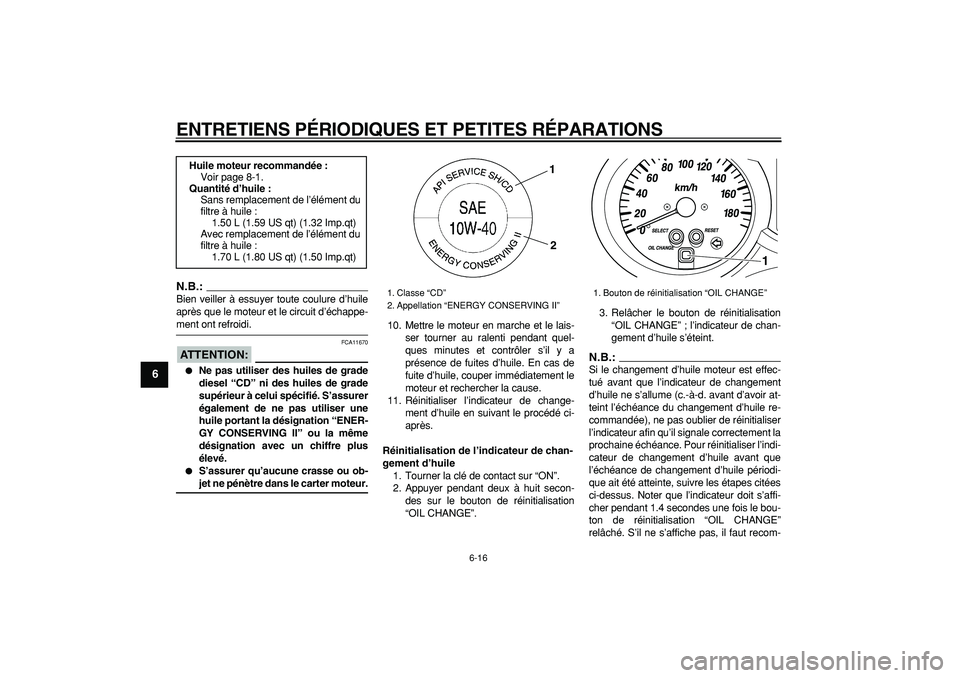

Réinitialisation de l’indicateur de chan-
gement d’huile
1. Tourner la clé de contact sur “ON”.
2. Appuyer pendant deux à huit secon-
des sur le bouton de réinitialisation
“OIL CHANGE”.3. Relâcher le bouton de réinitialisation
“OIL CHANGE” ; l’indicateur de chan-
gement d’huile s’éteint.
N.B.:

Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir at-
teint l’échéance du changement d’huile re-
commandée), ne pas oublier de réinitialiser
l’indicateur afin qu’il signale correctement la
prochaine échéance. Pour réinitialiser l’indi-
cateur de changement d’huile avant que
l’échéance de changement d’huile périodi-
que ait été atteinte, suivre les étapes citées
ci-dessus. Noter que l’indicateur doit s’affi-
cher pendant 1.4 secondes une fois le bou-
ton de réinitialisation “OIL CHANGE”
relâché. S’il ne s’affiche pas, il faut recom-
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile :
1.50 L (1.59 US qt) (1.32 Imp.qt)
Avec remplacement de l’élément du
filtre à huile :
1.70 L (1.80 US qt) (1.50 Imp.qt)

1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2

1. Bouton de réinitialisation “OIL CHANGE”
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
2
3
4
5
67
8
9

mencer le procédé.
FAU20061

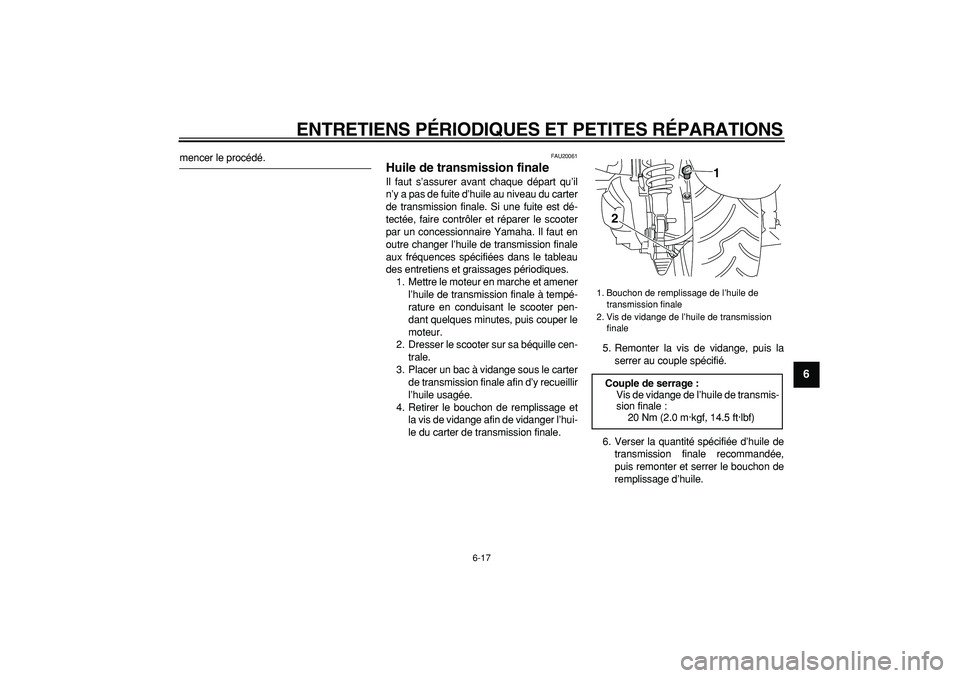

Huile de transmission finale
Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen-
trale.
3. Placer un bac à vidange sous le carter
de transmission finale afin d’y recueillir
l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger l’hui-
le du carter de transmission finale.5. Remonter la vis de vidange, puis la
serrer au couple spécifié.
6. Verser la quantité spécifiée d’huile de
transmission finale recommandée,
puis remonter et serrer le bouchon de
remplissage d’huile.
1. Bouchon de remplissage de l’huile de
transmission finale
2. Vis de vidange de l’huile de transmission
finale
Couple de serrage :
Vis de vidange de l’huile de transmis-
sion finale :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
2
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
1
2
3
4
5
6
7
8
9
AVERTISSEMENT

FWA11310

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de
transmission finale.

Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
7. S’assurer que le carter de transmis-
sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070

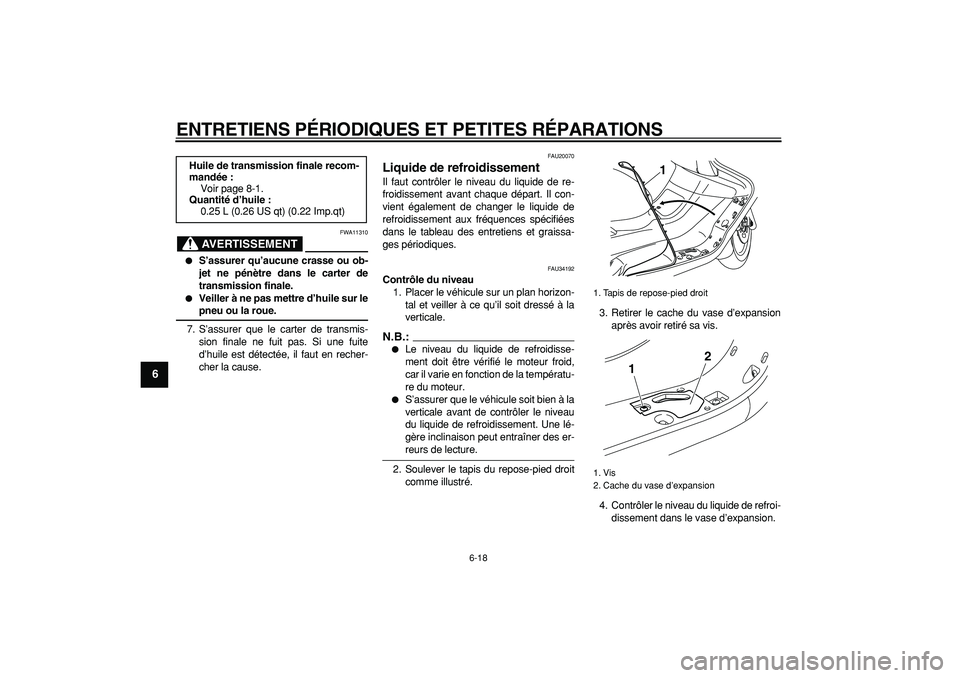

Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de
refroidissement aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU34192
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
N.B.:


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.

S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Soulever le tapis du repose-pied droit
comme illustré.3. Retirer le cache du vase d’expansion
après avoir retiré sa vis.
4. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
Huile de transmission finale recom-
mandée :
Voir page 8-1.
Quantité d’huile :
0.25 L (0.26 US qt) (0.22 Imp.qt)

1. Tapis de repose-pied droit
1. Vis
2. Cache du vase d’expansion
1
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
2
3
4
5
67
8
9

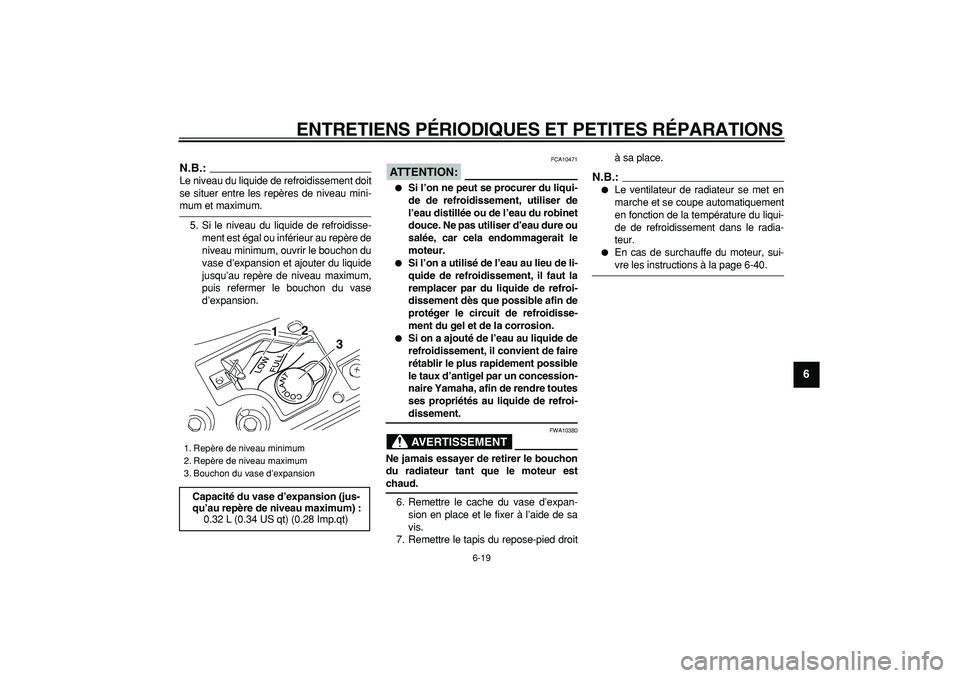

N.B.:

Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
5. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, ouvrir le bouchon du
vase d’expansion et ajouter du liquide
jusqu’au repère de niveau maximum,
puis refermer le bouchon du vase
d’expansion.
ATTENTION:

FCA10471

Si l’on ne peut se procurer du liqui-
de de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou
salée, car cela endommagerait le
moteur.

Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.

Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
AVERTISSEMENT

FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur est
chaud.
6. Remettre le cache du vase d’expan-
sion en place et le fixer à l’aide de sa
vis.
7. Remettre le tapis du repose-pied droità sa place.
N.B.:


Le ventilateur de radiateur se met en
marche et se coupe automatiquement
en fonction de la température du liqui-
de de refroidissement dans le radia-
teur.

En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-40.
1. Repère de niveau minimum
2. Repère de niveau maximum
3. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.32 L (0.34 US qt) (0.28 Imp.qt)
1
2
3

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
1
2
3
4
5
6
7
8
9

FAU34204

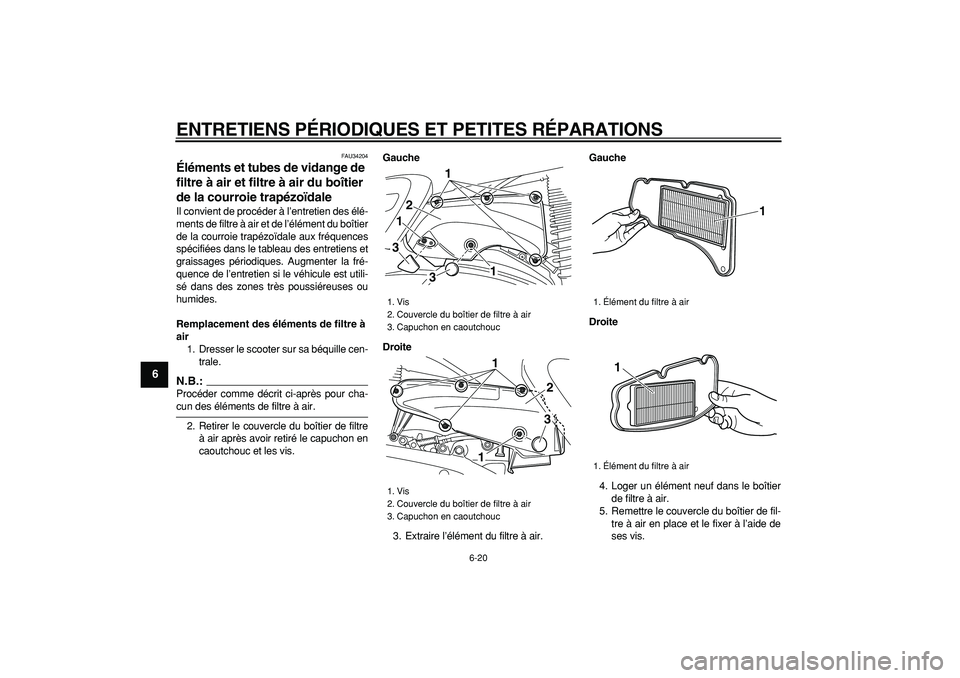

Éléments et tubes de vidange de
filtre à air et filtre à air du boîtier
de la courroie trapézoïdale
Il convient de procéder à l’entretien des élé-
ments de filtre à air et de l’élément du boîtier
de la courroie trapézoïdale aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques. Augmenter la fré-
quence de l’entretien si le véhicule est utili-
sé dans des zones très poussiéreuses ou
humides.
Remplacement des éléments de filtre à
air
1. Dresser le scooter sur sa béquille cen-
trale.
N.B.:

Procéder comme décrit ci-après pour cha-
cun des éléments de filtre à air.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré le capuchon en
caoutchouc et les vis.
Gauche
Droite
3. Extraire l’élément du filtre à air.
Gauche
Droite
4. Loger un élément neuf dans le boîtier
de filtre à air.
5. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.

1. Vis
2. Couvercle du boîtier de filtre à air
3. Capuchon en caoutchouc
1. Vis
2. Couvercle du boîtier de filtre à air
3. Capuchon en caoutchouc
1
21
13
3
1
1
23

1. Élément du filtre à air
1. Élément du filtre à air
1
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
2
3
4
5
67
8
9

6. Reposer le capuchon en caoutchouc.
ATTENTION:

FCA12922

Veiller à ce que chacun des élé-
ments de filtre soit logé correcte-
ment dans son boîtier.

Toujours veiller à remplacer les
deux éléments de filtre à air à la
fois, sinon une baisse de rende-
ment, voire l’endommagement du
moteur pourrait s’ensuivre.

Ne jamais mettre le moteur en mar-
che avant d’avoir remonté les élé-
ments de filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.

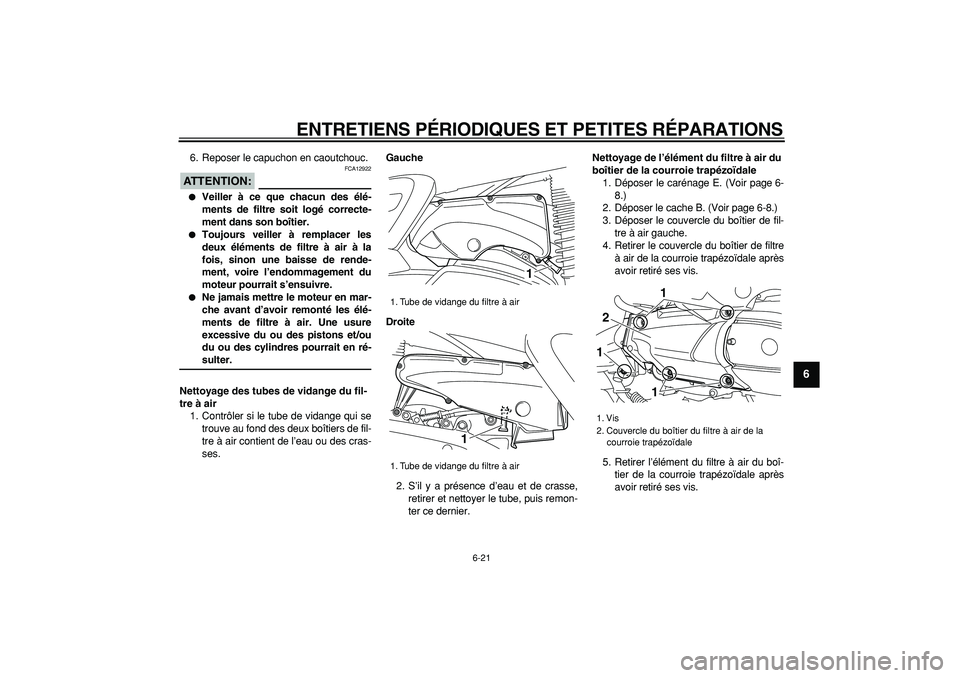

Nettoyage des tubes de vidange du fil-
tre à air
1. Contrôler si le tube de vidange qui se
trouve au fond des deux boîtiers de fil-
tre à air contient de l’eau ou des cras-
ses.
Gauche
Droite
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
Nettoyage de l’élément du filtre à air du
boîtier de la courroie trapézoïdale

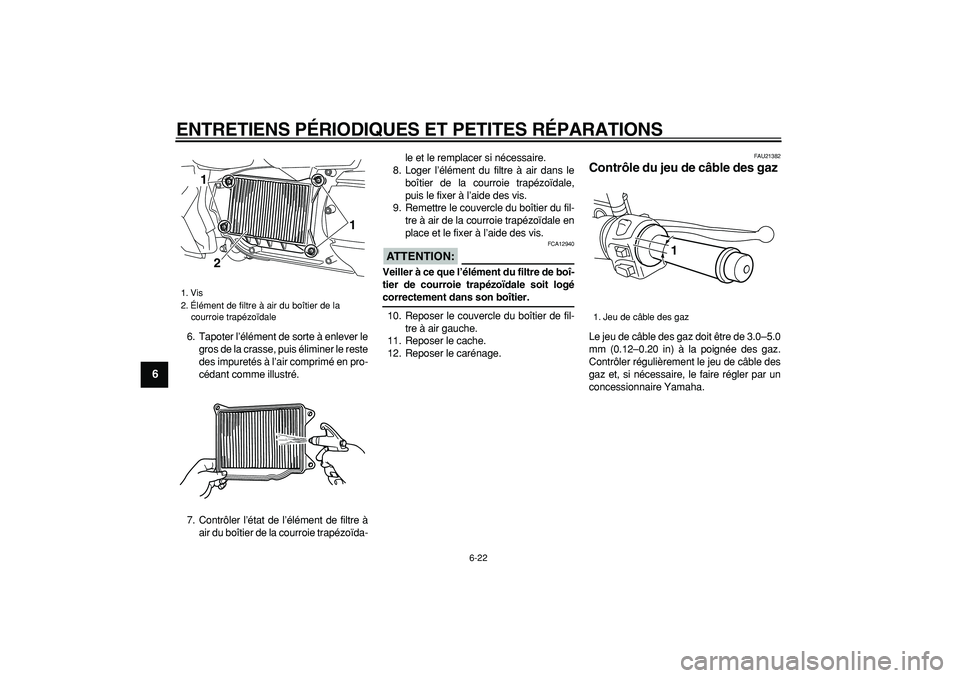

1. Déposer le carénage E. (Voir page 6-
8.)
2. Déposer le cache B. (Voir page 6-8.)
3. Déposer le couvercle du boîtier de fil-
tre à air gauche.
4. Retirer le couvercle du boîtier de filtre
à air de la courroie trapézoïdale après
avoir retiré ses vis.
5. Retirer l’élément du filtre à air du boî-
tier de la courroie trapézoïdale après
avoir retiré ses vis.

1. Tube de vidange du filtre à air
1. Tube de vidange du filtre à air
1
1

1. Vis
2. Couvercle du boîtier du filtre à air de la
courroie trapézoïdale
2
111

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
1
2
3
4
5
6
7
8
9

6. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste
des impuretés à l’air comprimé en pro-
cédant comme illustré.
7. Contrôler l’état de l’élément de filtre à
air du boîtier de la courroie trapézoïda-le et le remplacer si nécessaire.
8. Loger l’élément du filtre à air dans le
boîtier de la courroie trapézoïdale,
puis le fixer à l’aide des vis.
9. Remettre le couvercle du boîtier du fil-
tre à air de la courroie trapézoïdale en
place et le fixer à l’aide des vis.
ATTENTION:

FCA12940
Veiller à ce que l’élément du filtre de boî-
tier de courroie trapézoïdale soit logé
correctement dans son boîtier.
10. Reposer le couvercle du boîtier de fil-
tre à air gauche.
11. Reposer le cache.
12. Reposer le carénage.
FAU21382
Contrôle du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
1. Vis
2. Élément de filtre à air du boîtier de la
courroie trapézoïdale
2
1 1

1. Jeu de câble des gaz
1
