2008 YAMAHA MAJESTY 400 Notices Demploi (in French)

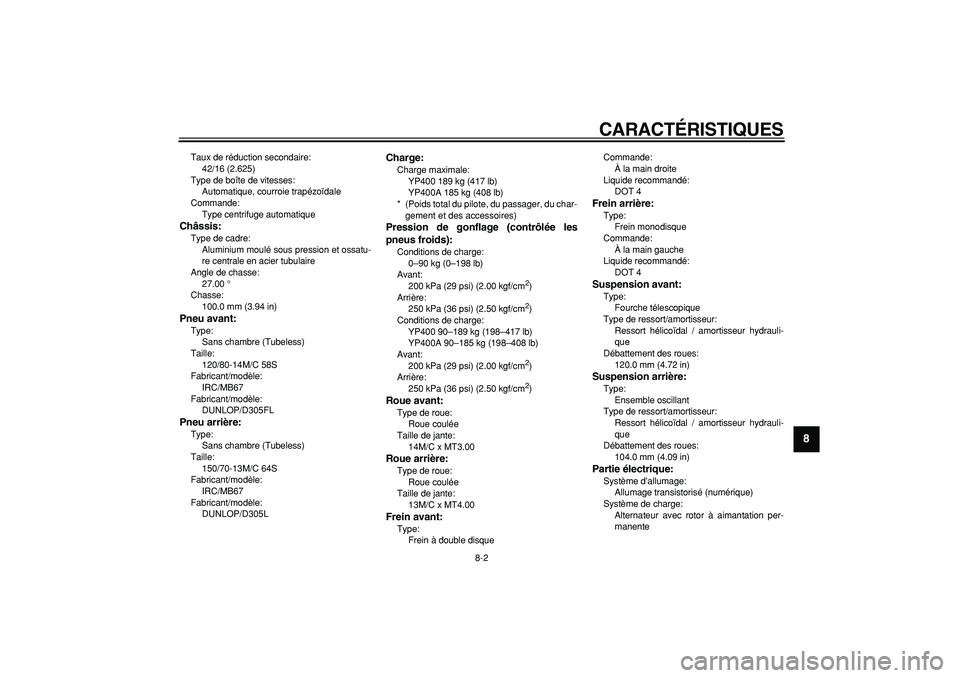

CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

Taux de réduction secondaire:
42/16 (2.625)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Châssis:
Type de cadre:
Aluminium moulé sous pression et ossatu-
re centrale en acier tubulaire
Angle de chasse:
27.00 °
Chasse:
100.0 mm (3.94 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/80-14M/C 58S
Fabricant/modèle:
IRC/MB67
Fabricant/modèle:
DUNLOP/D305FL
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
150/70-13M/C 64S
Fabricant/modèle:
IRC/MB67
Fabricant/modèle:
DUNLOP/D305L
Charge:
Charge maximale:
YP400 189 kg (417 lb)
YP400A 185 kg (408 lb)
* (Poids total du pilote, du passager, du char-
gement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Conditions de charge:
YP400 90–189 kg (198–417 lb)
YP400A 90–185 kg (198–408 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
14M/C x MT3.00
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
13M/C x MT4.00
Frein avant:
Type:
Frein à double disqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
120.0 mm (4.72 in)
Suspension arrière:
Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
104.0 mm (4.09 in)
Partie électrique:
Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente

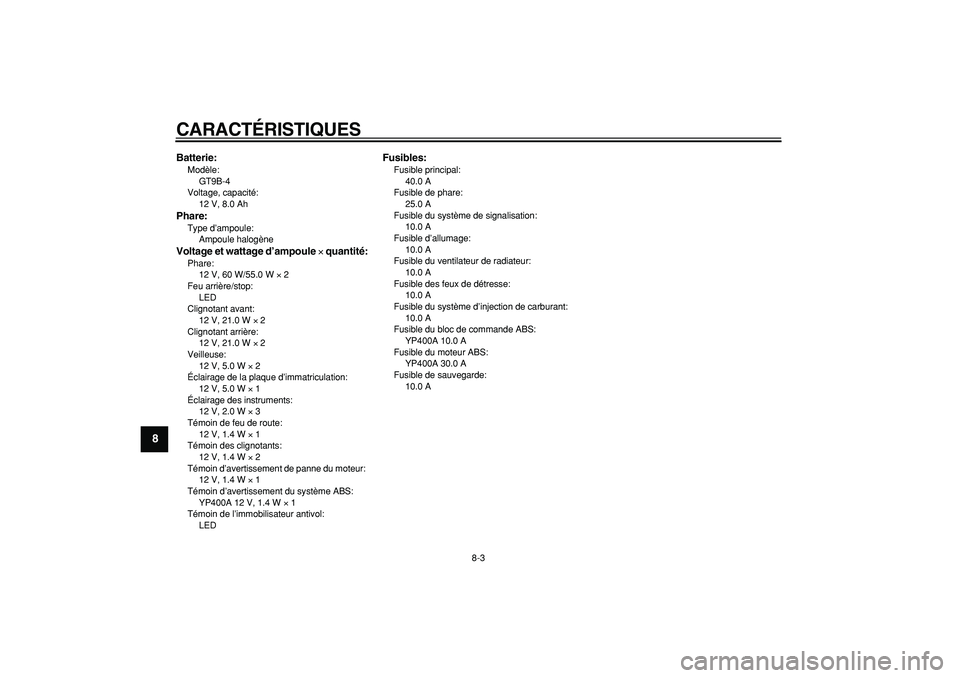

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9

Batterie:
Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
2
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W
×
2
Clignotant arrière:
12 V, 21.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W
×
1
Éclairage des instruments:
12 V, 2.0 W
×
3
Témoin de feu de route:
12 V, 1.4 W
×
1
Témoin des clignotants:
12 V, 1.4 W
×
2
Témoin d’avertissement de panne du moteur:
12 V, 1.4 W
×
1
Témoin d’avertissement du système ABS:
YP400A 12 V, 1.4 W
×
1
Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
10.0 A
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
YP400A 10.0 A
Fusible du moteur ABS:
YP400A 30.0 A
Fusible de sauvegarde:
10.0 A

9-1
2
3
4
5
6
7
8
9

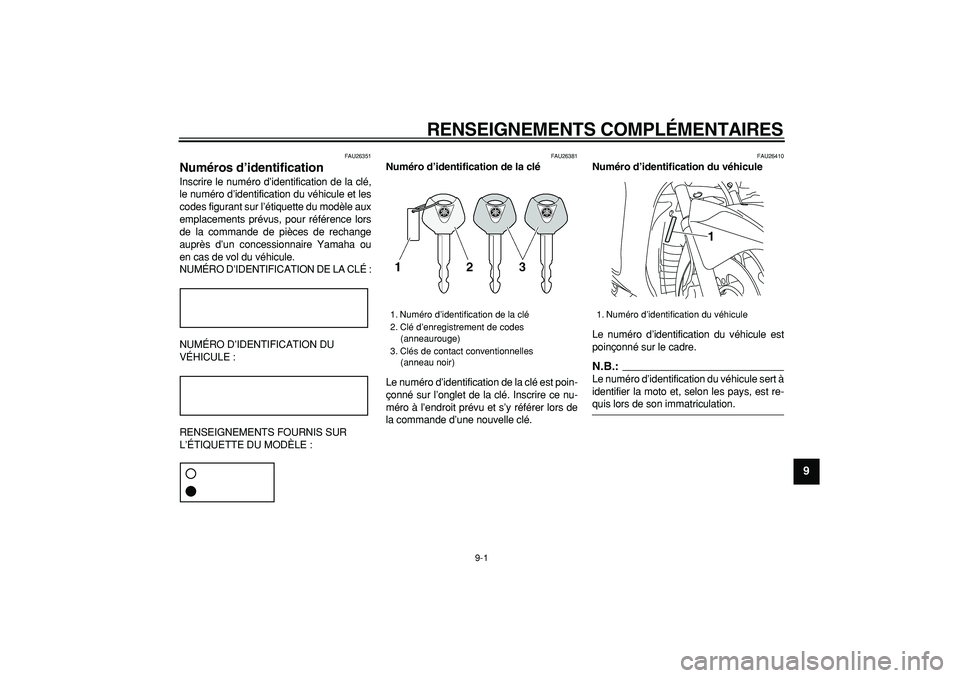

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.:

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes
(anneaurouge)
3. Clés de contact conventionnelles
(anneau noir)
1. Numéro d’identification du véhicule
1

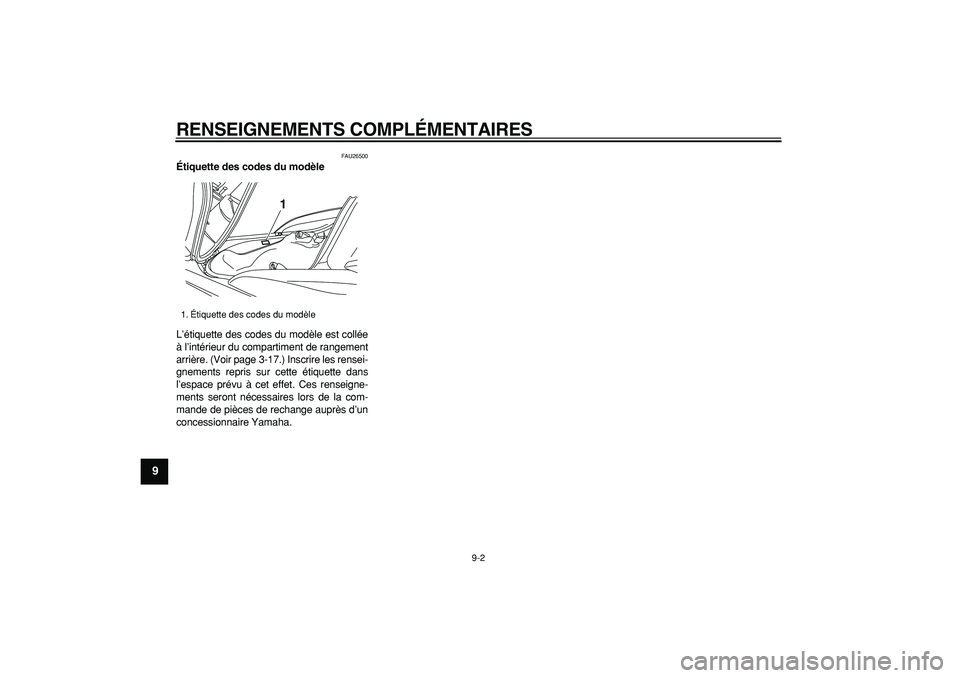

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
1
2
3
4
5
6
7
8
9

FAU26500
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 3-17.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1

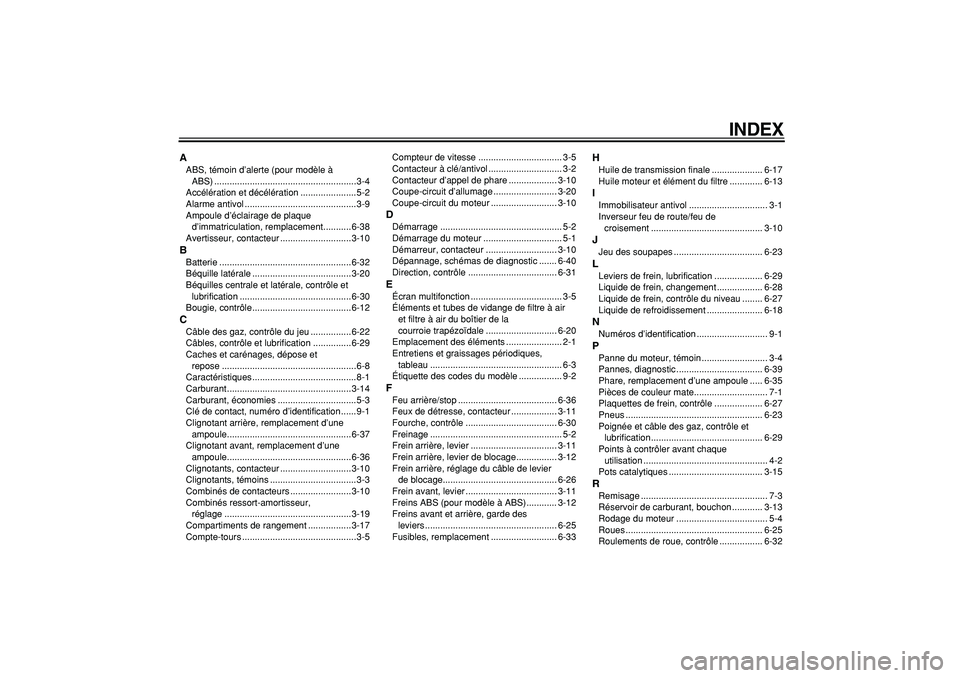

INDEX
A
ABS, témoin d’alerte (pour modèle à
ABS) ........................................................3-4
Accélération et décélération ......................5-2
Alarme antivol ............................................3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement...........6-38
Avertisseur, contacteur ............................3-10
B
Batterie ....................................................6-32
Béquille latérale .......................................3-20
Béquilles centrale et latérale, contrôle et
lubrification ............................................6-30
Bougie, contrôle.......................................6-12
C
Câble des gaz, contrôle du jeu ................6-22
Câbles, contrôle et lubrification ...............6-29
Caches et carénages, dépose et
repose .....................................................6-8
Caractéristiques .........................................8-1
Carburant .................................................3-14
Carburant, économies ...............................5-3
Clé de contact, numéro d’identification ......9-1
Clignotant arrière, remplacement d’une
ampoule.................................................6-37
Clignotant avant, remplacement d’une
ampoule.................................................6-36
Clignotants, contacteur ............................3-10
Clignotants, témoins ..................................3-3
Combinés de contacteurs ........................3-10
Combinés ressort-amortisseur,
réglage ..................................................3-19
Compartiments de rangement .................3-17
Compte-tours .............................................3-5Compteur de vitesse ................................. 3-5
Contacteur à clé/antivol ............................. 3-2
Contacteur d’appel de phare ................... 3-10
Coupe-circuit d’allumage ......................... 3-20
Coupe-circuit du moteur .......................... 3-10
D
Démarrage ................................................ 5-2
Démarrage du moteur ............................... 5-1
Démarreur, contacteur ............................ 3-10
Dépannage, schémas de diagnostic ....... 6-40
Direction, contrôle ................................... 6-31
E
Écran multifonction .................................... 3-5
Éléments et tubes de vidange de filtre à air
et filtre à air du boîtier de la
courroie trapézoïdale ............................ 6-20
Emplacement des éléments ...................... 2-1
Entretiens et graissages périodiques,
tableau .................................................... 6-3
Étiquette des codes du modèle ................. 9-2
F
Feu arrière/stop ....................................... 6-36
Feux de détresse, contacteur .................. 3-11
Fourche, contrôle .................................... 6-30
Freinage .................................................... 5-2
Frein arrière, levier .................................. 3-11
Frein arrière, levier de blocage................ 3-12
Frein arrière, réglage du câble de levier
de blocage............................................. 6-26
Frein avant, levier .................................... 3-11
Freins ABS (pour modèle à ABS)............ 3-12
Freins avant et arrière, garde des
leviers .................................................... 6-25
Fusibles, remplacement .......................... 6-33
H
Huile de transmission finale .................... 6-17
Huile moteur et élément du filtre ............. 6-13
I
Immobilisateur antivol ............................... 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-10
J
Jeu des soupapes ................................... 6-23
L
Leviers de frein, lubrification ................... 6-29
Liquide de frein, changement .................. 6-28
Liquide de frein, contrôle du niveau ........ 6-27
Liquide de refroidissement ...................... 6-18
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-4
Pannes, diagnostic .................................. 6-39
Phare, remplacement d’une ampoule ..... 6-35
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-27
Pneus ...................................................... 6-23
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-29
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pots catalytiques ..................................... 3-15
R
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-13
Rodage du moteur .................................... 5-4
Roues ...................................................... 6-25
Roulements de roue, contrôle ................. 6-32

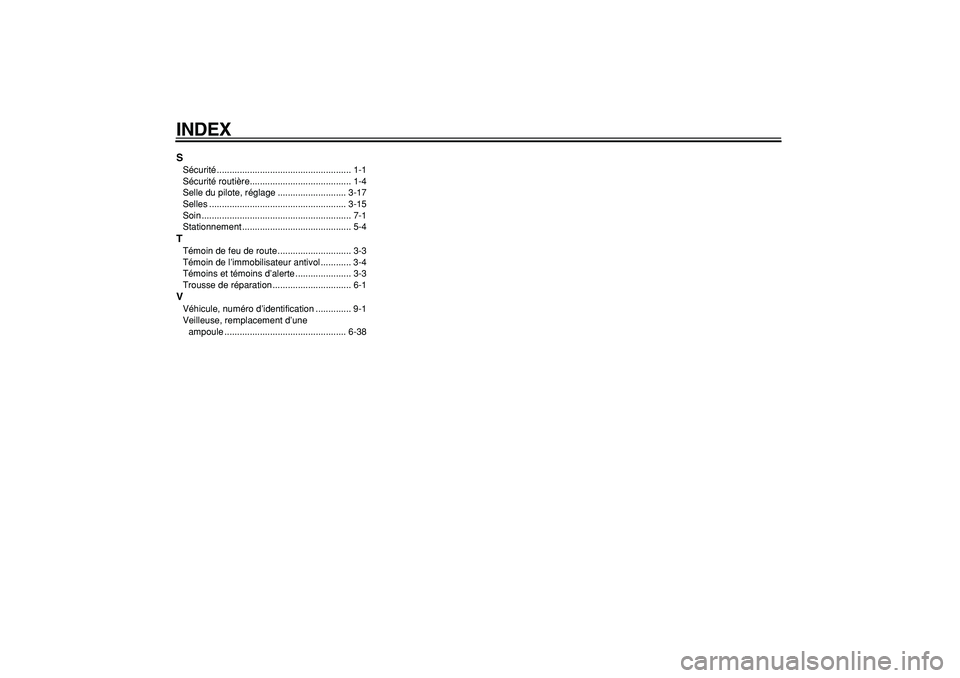

INDEX
S
Sécurité..................................................... 1-1
Sécurité routière........................................ 1-4
Selle du pilote, réglage ........................... 3-17
Selles ...................................................... 3-15
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
T
Témoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-4
Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification .............. 9-1
Veilleuse, remplacement d’une
ampoule ................................................ 6-38
