ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

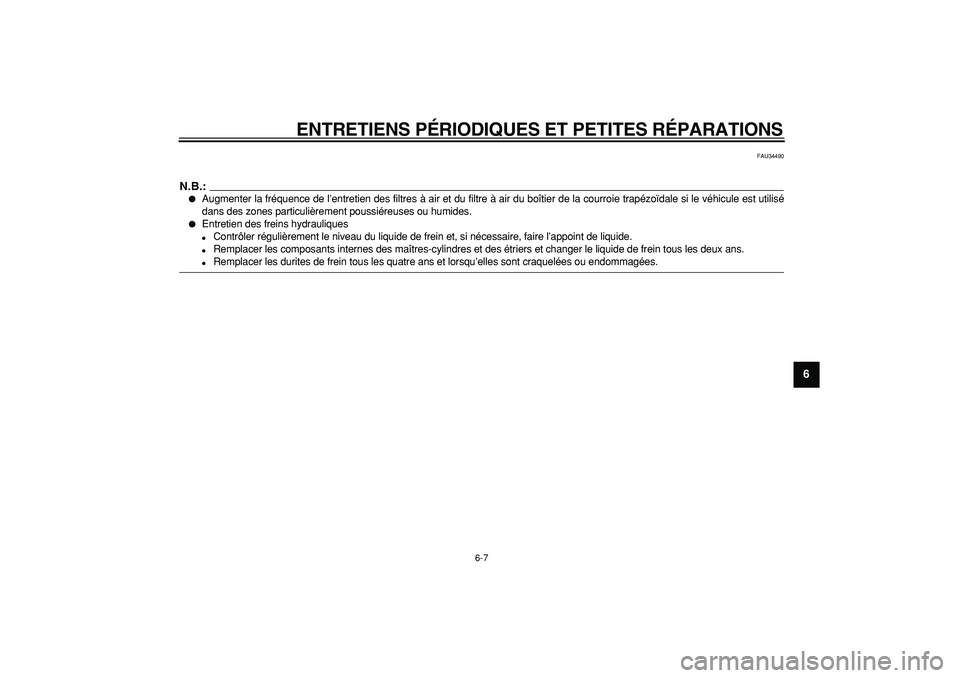

6-7
2
3
4
5
67
8
9

FAU34490
N.B.:


Augmenter la fréquence de l’entretien des filtres à air et du filtre à air du boîtier de la courroie trapézoïdale si le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

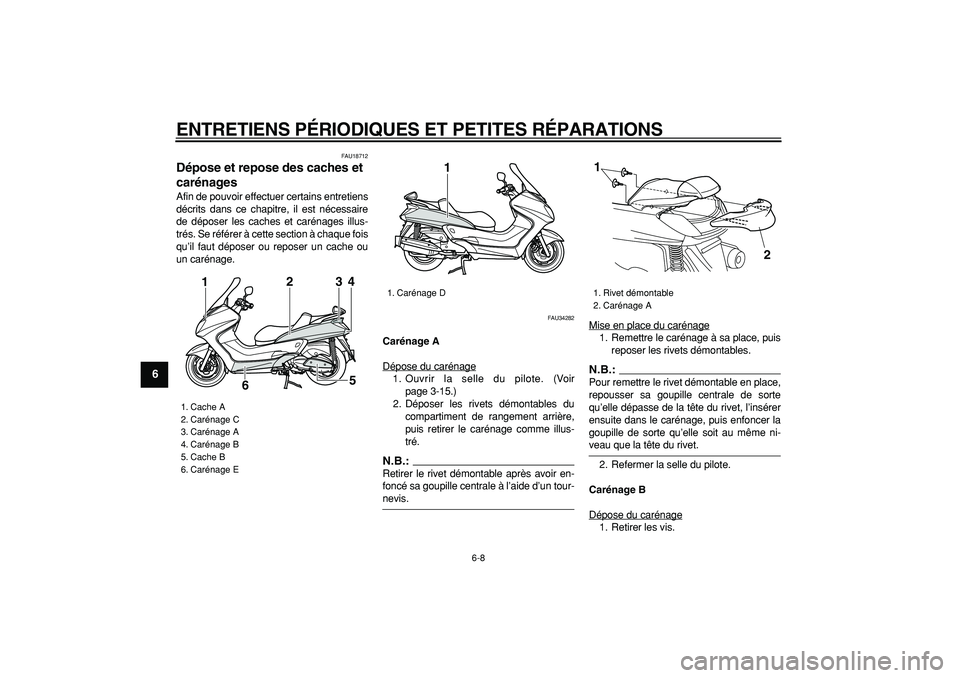

6-8
1
2
3
4
5
6
7
8
9

FAU18712
Dépose et repose des caches et
carénages
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU34282
Carénage A
Dépose du carénage
1. Ouvrir la selle du pilote. (Voir
page 3-15.)
2. Déposer les rivets démontables du
compartiment de rangement arrière,
puis retirer le carénage comme illus-
tré.N.B.:

Retirer le rivet démontable après avoir en-
foncé sa goupille centrale à l’aide d’un tour-
nevis.Mise en place du carénage
1. Remettre le carénage à sa place, puis
reposer les rivets démontables.N.B.:

Pour remettre le rivet démontable en place,
repousser sa goupille centrale de sorte
qu’elle dépasse de la tête du rivet, l’insérer
ensuite dans le carénage, puis enfoncer la
goupille de sorte qu’elle soit au même ni-
veau que la tête du rivet.
2. Refermer la selle du pilote.
Carénage B
Dépose du carénage
1. Retirer les vis.

1. Cache A
2. Carénage C
3. Carénage A
4. Carénage B
5. Cache B
6. Carénage E
2
3
4
5
6 1

1. Carénage D
1

1. Rivet démontable
2. Carénage A
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

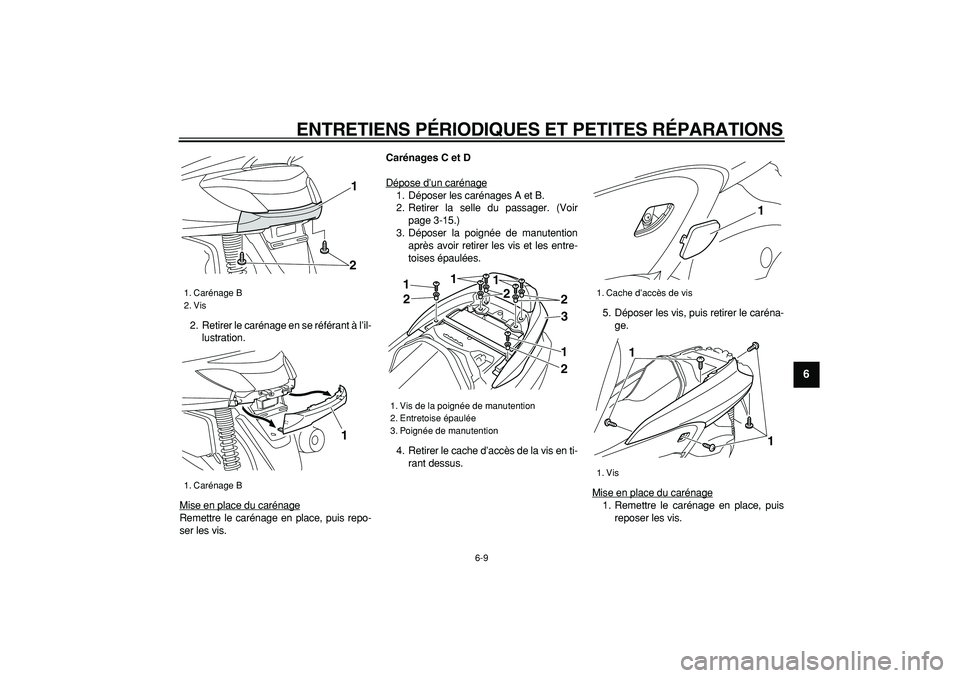

6-9
2
3
4
5
67
8
9

2. Retirer le carénage en se référant à l’il-
lustration.
Mise en place du carénage
Remettre le carénage en place, puis repo-
ser les vis.
Carénages C et D
Dépose d’un carénage
1. Déposer les carénages A et B.
2. Retirer la selle du passager. (Voir
page 3-15.)
3. Déposer la poignée de manutention
après avoir retirer les vis et les entre-
toises épaulées.
4. Retirer le cache d’accès de la vis en ti-
rant dessus.5. Déposer les vis, puis retirer le caréna-
ge.
Mise en place du carénage
1. Remettre le carénage en place, puis
reposer les vis.

1. Carénage B
2. Vis
1. Carénage B
1
21

1. Vis de la poignée de manutention
2. Entretoise épaulée
3. Poignée de manutention
1
1
3
1
1
2
2
22

1. Cache d’accès de vis
1. Vis
1
1
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

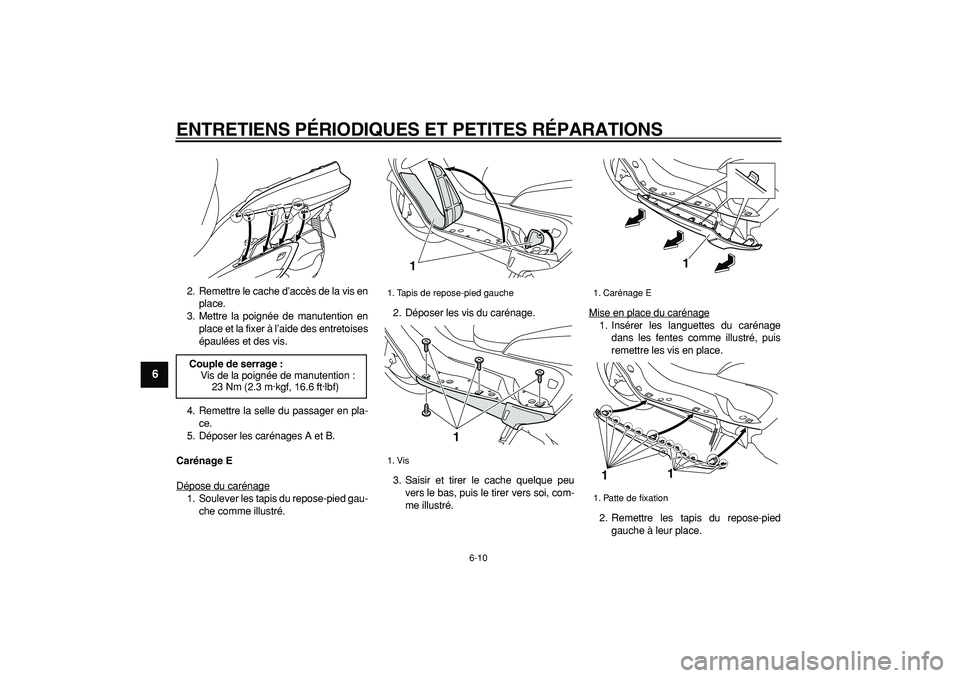

6-10
1
2
3
4
5
6
7
8
9

2. Remettre le cache d’accès de la vis en
place.
3. Mettre la poignée de manutention en
place et la fixer à l’aide des entretoises
épaulées et des vis.
4. Remettre la selle du passager en pla-
ce.
5. Déposer les carénages A et B.
Carénage E
Dépose du carénage
1. Soulever les tapis du repose-pied gau-
che comme illustré.2. Déposer les vis du carénage.
3. Saisir et tirer le cache quelque peu
vers le bas, puis le tirer vers soi, com-
me illustré.Mise en place du carénage
1. Insérer les languettes du carénage
dans les fentes comme illustré, puis
remettre les vis en place.
2. Remettre les tapis du repose-pied
gauche à leur place.
Couple de serrage :
Vis de la poignée de manutention :
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Tapis de repose-pied gauche
1. Vis
1
1
1. Carénage E
1. Patte de fixation
1
1
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

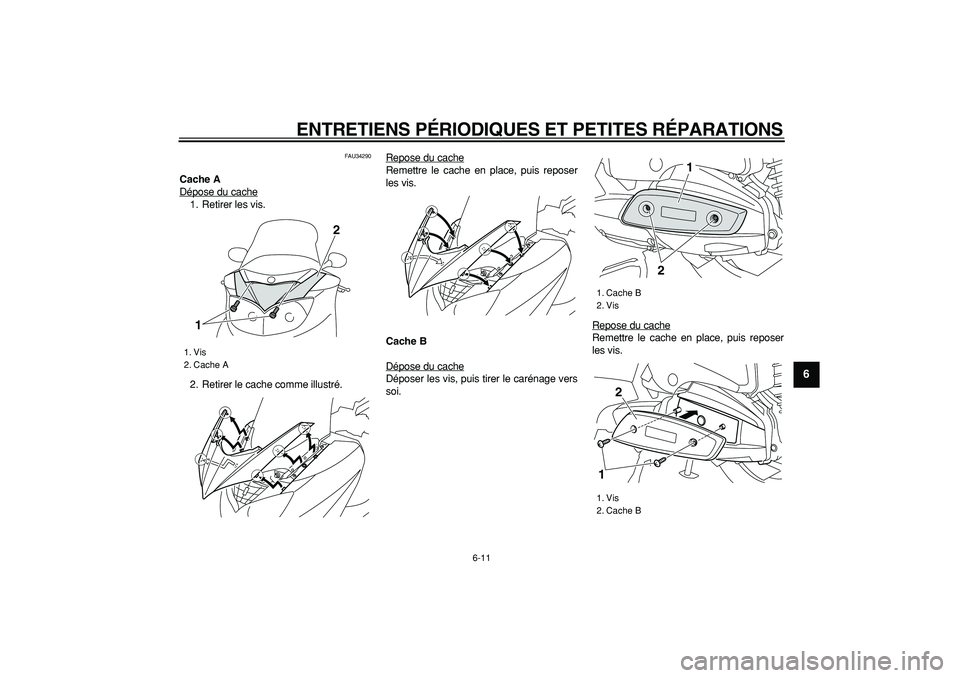

6-11
2
3
4
5
67
8
9

FAU34290
Cache A
Dépose du cache
1. Retirer les vis.
2. Retirer le cache comme illustré.Repose du cache
Remettre le cache en place, puis reposer
les vis.
Cache B
Dépose du cacheDéposer les vis, puis tirer le carénage vers
soi.Repose du cache
Remettre le cache en place, puis reposer
les vis.

1. Vis
2. Cache A
2
1

1. Cache B
2. Vis
1. Vis
2. Cache B
21
12

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

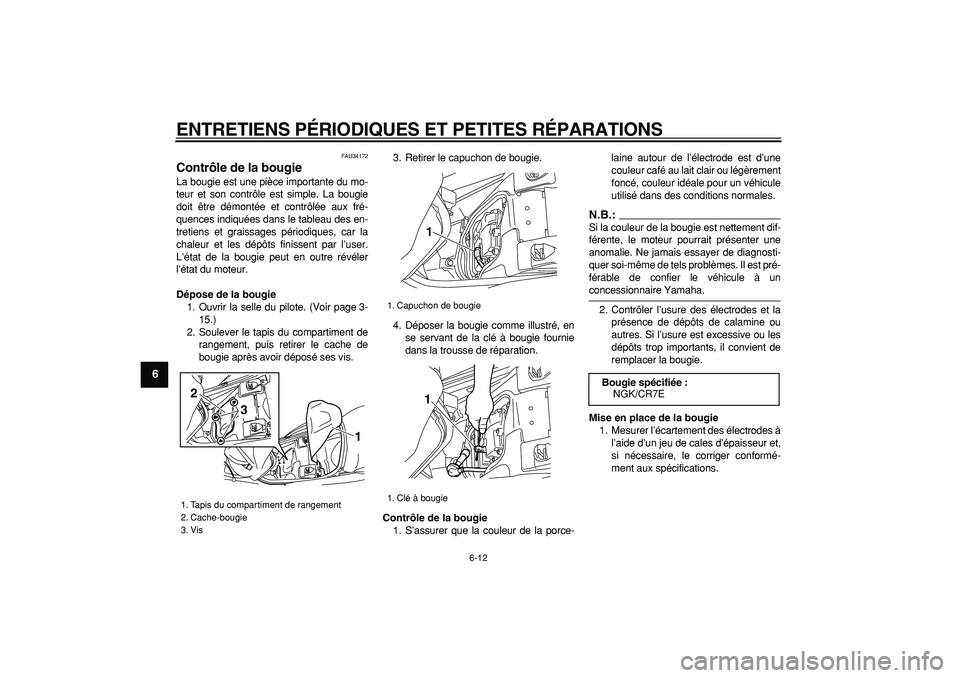

6-12
1
2
3
4
5
6
7
8
9

FAU34172
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Ouvrir la selle du pilote. (Voir page 3-
15.)
2. Soulever le tapis du compartiment de
rangement, puis retirer le cache de
bougie après avoir déposé ses vis.3. Retirer le capuchon de bougie.
4. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.:

Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Tapis du compartiment de rangement
2. Cache-bougie
3. Vis
1
2
3

1. Capuchon de bougie
1. Clé à bougie
11

Bougie spécifiée :
NGK/CR7E

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

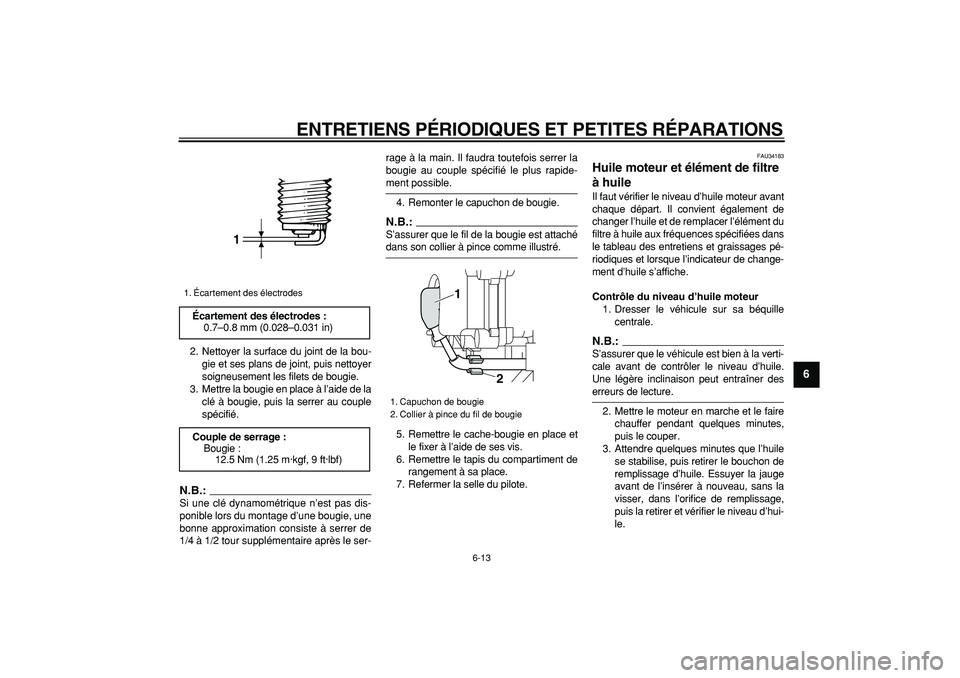

6-13
2
3
4
5
67
8
9

2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.:

Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bougie.
N.B.:

S’assurer que le fil de la bougie est attaché
dans son collier à pince comme illustré.
5. Remettre le cache-bougie en place et
le fixer à l’aide de ses vis.
6. Remettre le tapis du compartiment de
rangement à sa place.
7. Refermer la selle du pilote.
FAU34183
Huile moteur et élément de filtre
à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques et lorsque l’indicateur de change-
ment d’huile s’affiche.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:

S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage,
puis la retirer et vérifier le niveau d’hui-
le.
1. Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1

1. Capuchon de bougie
2. Collier à pince du fil de bougie
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

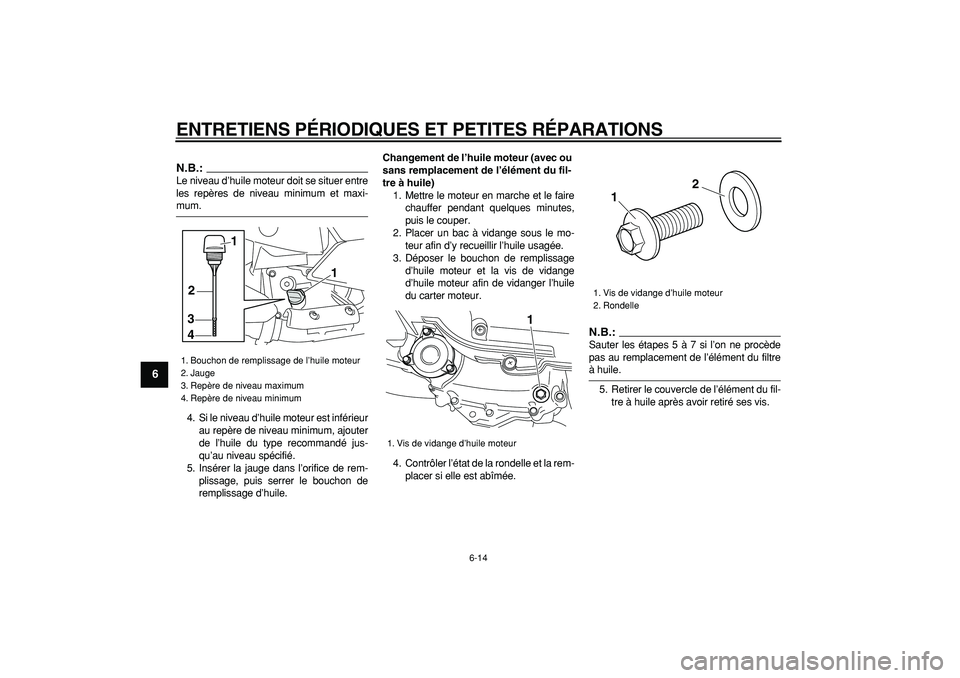

6-14
1
2
3
4
5
6
7
8
9
N.B.:

Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du fil-
tre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Déposer le bouchon de remplissage
d’huile moteur et la vis de vidange
d’huile moteur afin de vidanger l’huile
du carter moteur.
4. Contrôler l’état de la rondelle et la rem-
placer si elle est abîmée.
N.B.:

Sauter les étapes 5 à 7 si l’on ne procède
pas au remplacement de l’élément du filtre
à huile.
5. Retirer le couvercle de l’élément du fil-
tre à huile après avoir retiré ses vis.
1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
1
3
4
1
2

1. Vis de vidange d’huile moteur
1

1. Vis de vidange d’huile moteur
2. Rondelle
2
1
