2008 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

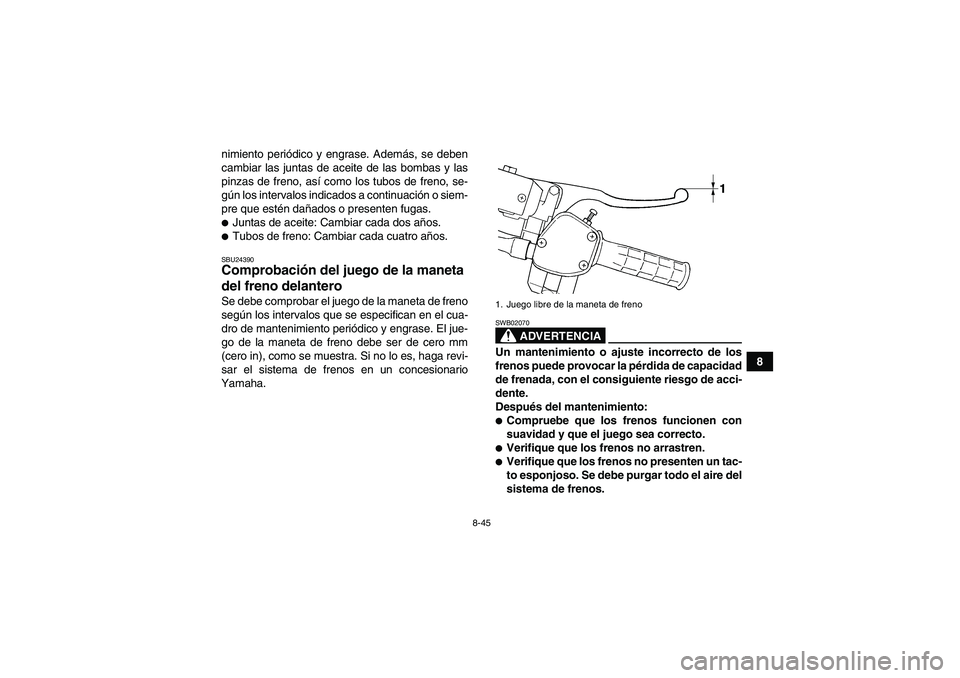

8-45
8 nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y las
pinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos años.
Tubos de freno: Cambiar cada cuatro años.SBU24390Comprobación del juego de la maneta
del freno delantero Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. El jue-
go de la maneta de freno debe ser de cero mm
(cero in), como se muestra. Si no lo es, haga revi-
sar el sistema de frenos en un concesionario
Yamaha.
ADVERTENCIA
SWB02070Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:
Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.
Verifique que los frenos no arrastren.
Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.1. Juego libre de la maneta de freno
U23D60S0.book Page 45 Friday, March 16, 2007 9:33 AM

8-46
8La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU27140Ajuste del juego de la maneta de freno
trasero y comprobación de la posición
del pedal de freno Se debe ajustar el juego de la maneta de freno así
como comprobar y ajustar, si fuera necesario, la
posición del pedal de freno según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.NOTA:
Siempre que ajuste el freno trasero, realice la to-
talidad de esta operación en el orden siguiente.
Antes de ajustar el juego de la maneta de freno
y de comprobar la posición del pedal, comprue-be el desgaste de las pastillas traseras.
Ajuste del juego libre de la maneta del freno
El juego libre de la maneta del freno debe medir
0.5–2.0 mm (0.02–0.08 in), como se muestra. Si
es incorrecto, ajústelo del modo siguiente.1. Afloje la contratuerca.
2. Gire el perno de ajuste del juego de la maneta
de freno en la dirección (a) para incrementar
el juego y en la dirección (b) para reducirlo.
1. Juego libre de la maneta de freno
U23D60S0.book Page 46 Friday, March 16, 2007 9:33 AM

8-47
8 3. Apriete la contratuerca.
Si no consigue obtener el juego correcto, hágalo
ajustar en un concesionario Yamaha.
NOTA:Cuando ajuste el juego de la maneta del freno tra-
sero:
No pise el pedal del freno.
El pedal de freno no debe moverse.Comprobación de la posición del pedal de fre-
no
La parte superior del pedal de freno debe situarse
72.0 mm (2.83 in) por encima de la parte superior
de la estribera. Si la posición del pedal de freno es
incorrecta, solicite a un concesionario Yamaha
que la ajuste.
ADVERTENCIA
SWB02070Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de freno
1. Distancia entre el pedal de freno y el reposapiés
U23D60S0.book Page 47 Friday, March 16, 2007 9:33 AM

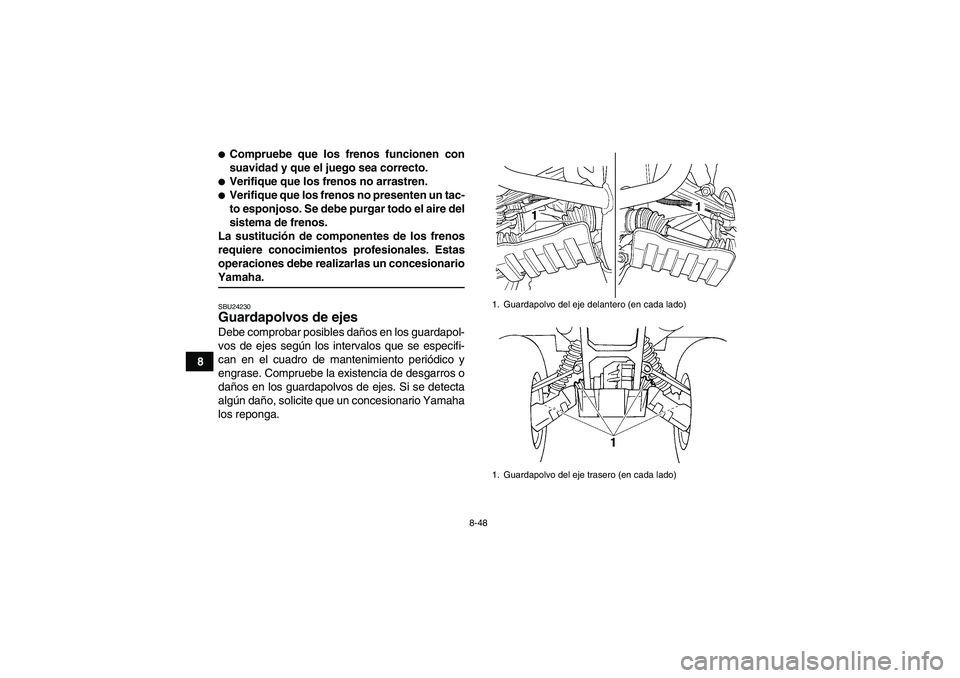

8-48
8

Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.
Verifique que los frenos no arrastren.
Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU24230Guardapolvos de ejes Debe comprobar posibles daños en los guardapol-
vos de ejes según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
1. Guardapolvo del eje delantero (en cada lado)
1. Guardapolvo del eje trasero (en cada lado)
U23D60S0.book Page 48 Friday, March 16, 2007 9:33 AM

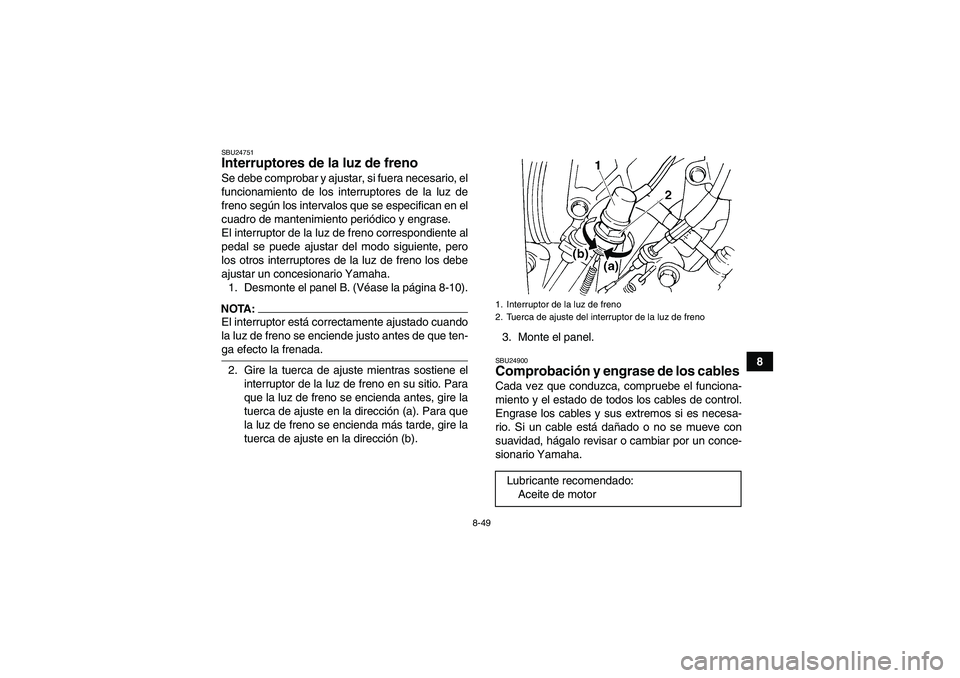

8-49
8
SBU24751Interruptores de la luz de freno Se debe comprobar y ajustar, si fuera necesario, el
funcionamiento de los interruptores de la luz de
freno según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero
los otros interruptores de la luz de freno los debe
ajustar un concesionario Yamaha.
1. Desmonte el panel B. (Véase la página 8-10).NOTA:El interruptor está correctamente ajustado cuando
la luz de freno se enciende justo antes de que ten-ga efecto la frenada.
2. Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno en su sitio. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección (a). Para que
la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección (b).3. Monte el panel.
SBU24900Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de frenoLubricante recomendado:
Aceite de motor
U23D60S0.book Page 49 Friday, March 16, 2007 9:33 AM

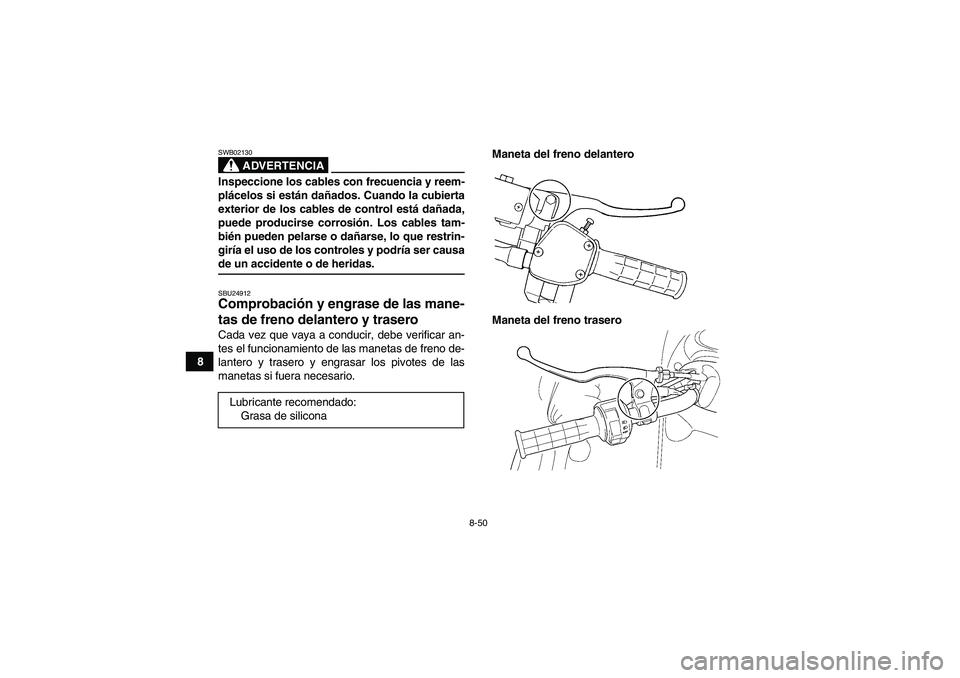

8-50
8
ADVERTENCIA
SWB02130Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causade un accidente o de heridas.SBU24912Comprobación y engrase de las mane-
tas de freno delantero y trasero Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.Maneta del freno delantero
Maneta del freno trasero
Lubricante recomendado:
Grasa de siliconaU23D60S0.book Page 50 Friday, March 16, 2007 9:33 AM

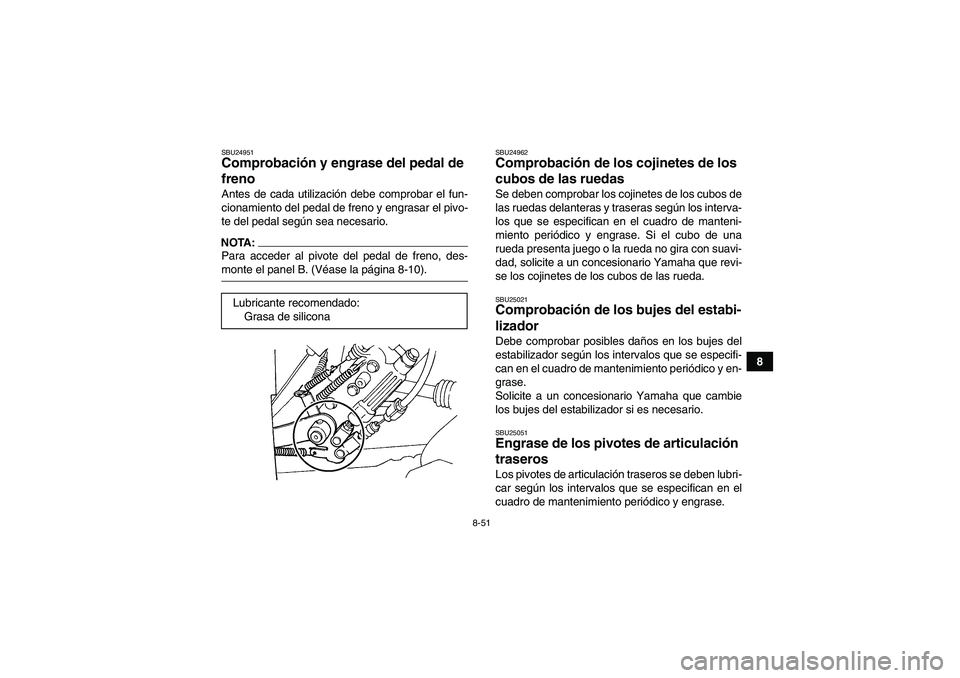

8-51
8
SBU24951Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTA:Para acceder al pivote del pedal de freno, des-monte el panel B. (Véase la página 8-10).
SBU24962Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.SBU25021Comprobación de los bujes del estabi-
lizador Debe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.SBU25051Engrase de los pivotes de articulación
traseros Los pivotes de articulación traseros se deben lubri-
car según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase. Lubricante recomendado:
Grasa de silicona
U23D60S0.book Page 51 Friday, March 16, 2007 9:33 AM

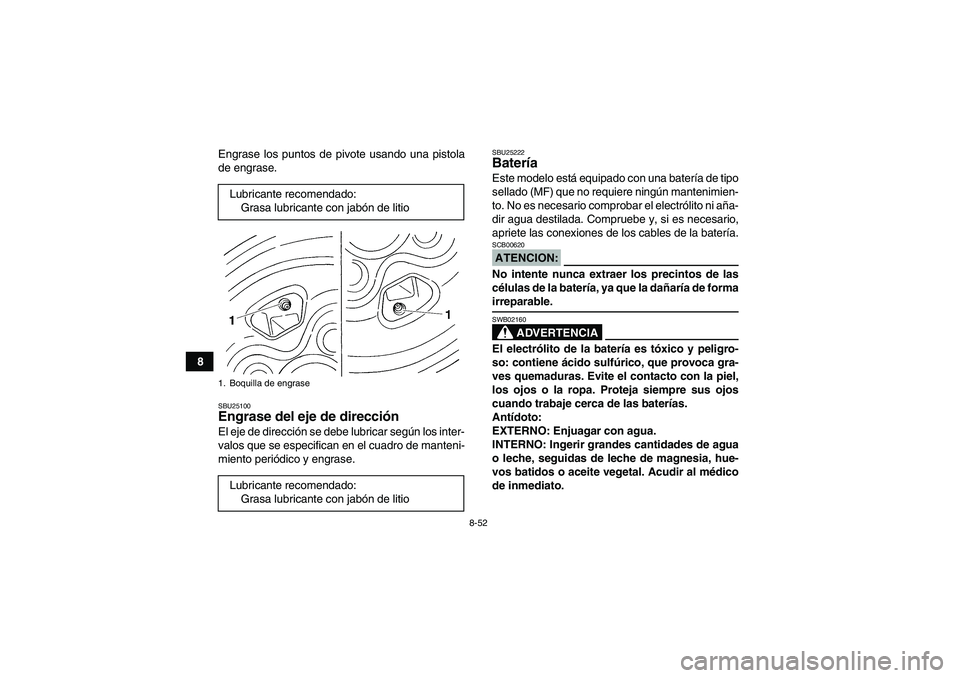

8-52
8Engrase los puntos de pivote usando una pistola
de engrase.
SBU25100Engrase del eje de dirección El eje de dirección se debe lubricar según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico y engrase.
SBU25222Batería Este modelo está equipado con una batería de tipo
sellado (MF) que no requiere ningún mantenimien-
to. No es necesario comprobar el electrólito ni aña-
dir agua destilada. Compruebe y, si es necesario,
apriete las conexiones de los cables de la batería.ATENCION:SCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de formairreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato. Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engraseLubricante recomendado:
Grasa lubricante con jabón de litio
U23D60S0.book Page 52 Friday, March 16, 2007 9:33 AM
