2008 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

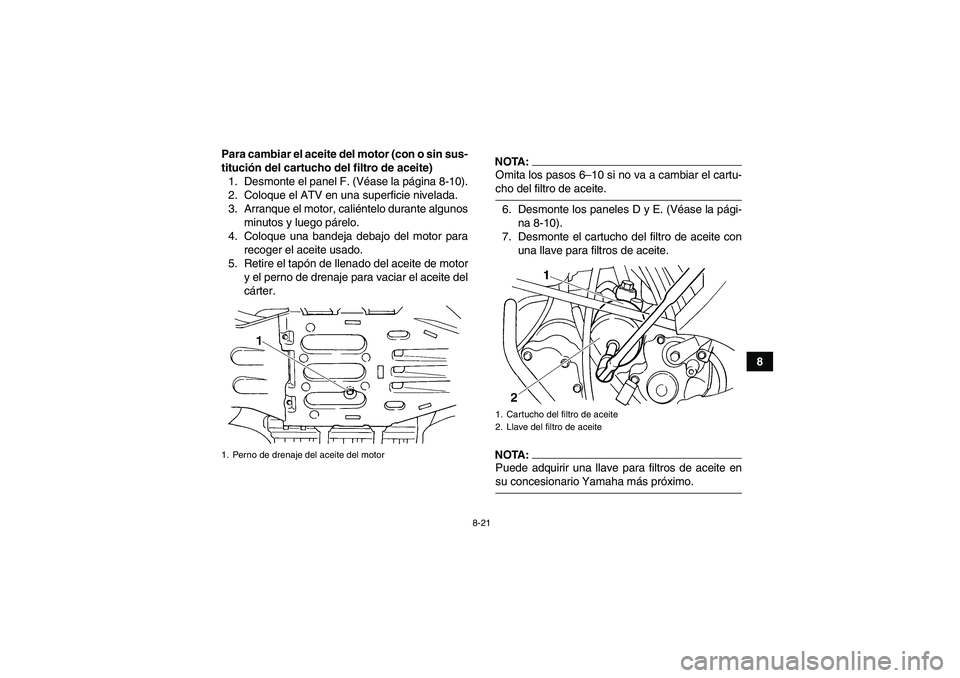

8-21
8 Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Desmonte el panel F. (Véase la página 8-10).
2. Coloque el ATV en una superficie nivelada.
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para
recoger el aceite usado.
5. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
NOTA:Omita los pasos 6–10 si no va a cambiar el cartu-cho del filtro de aceite.
6. Desmonte los paneles D y E. (Véase la pági-
na 8-10).
7. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.NOTA:Puede adquirir una llave para filtros de aceite ensu concesionario Yamaha más próximo.
1. Perno de drenaje del aceite del motor
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
U23D60S0.book Page 21 Friday, March 16, 2007 9:33 AM

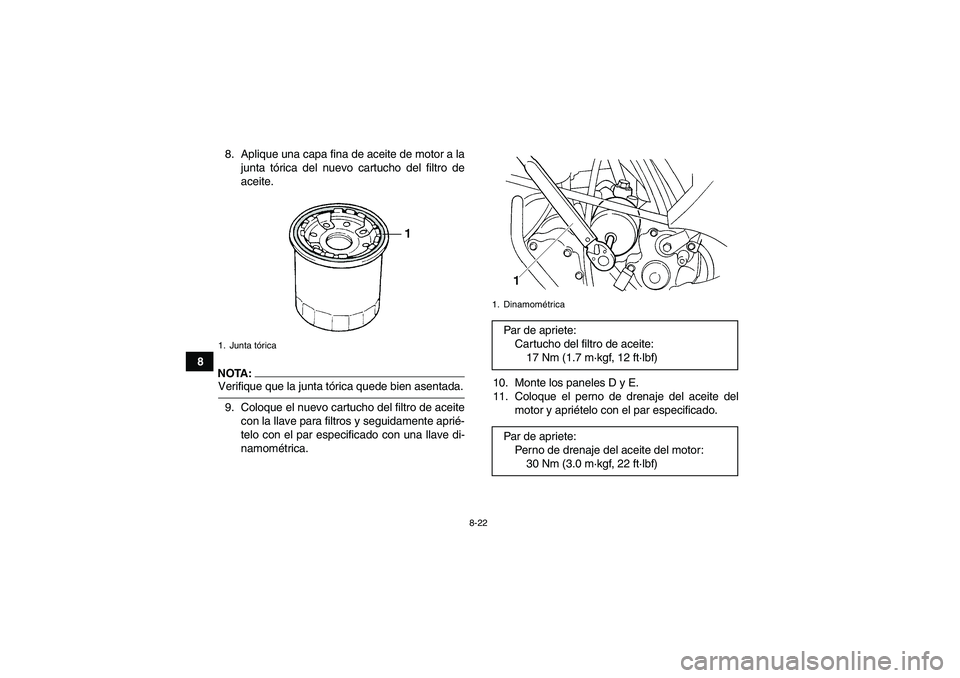

8-22
88. Aplique una capa fina de aceite de motor a la
junta tórica del nuevo cartucho del filtro de
aceite.
NOTA:Verifique que la junta tórica quede bien asentada.
9. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.10. Monte los paneles D y E.
11. Coloque el perno de drenaje del aceite del
motor y apriételo con el par especificado.1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U23D60S0.book Page 22 Friday, March 16, 2007 9:33 AM

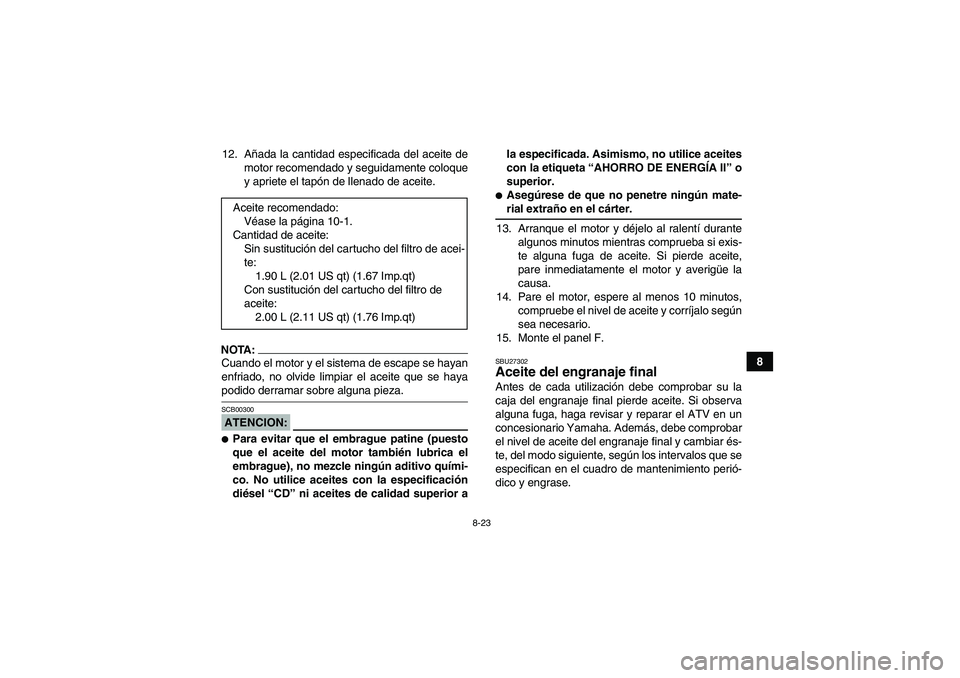

8-23
8 12. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
NOTA:Cuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se hayapodido derramar sobre alguna pieza.ATENCION:SCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior ala especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o
superior.

Asegúrese de que no penetre ningún mate-rial extraño en el cárter.
13. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
15. Monte el panel F.SBU27302Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase. Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de acei-
te:
1.90 L (2.01 US qt) (1.67 Imp.qt)
Con sustitución del cartucho del filtro de
aceite:
2.00 L (2.11 US qt) (1.76 Imp.qt)
U23D60S0.book Page 23 Friday, March 16, 2007 9:33 AM

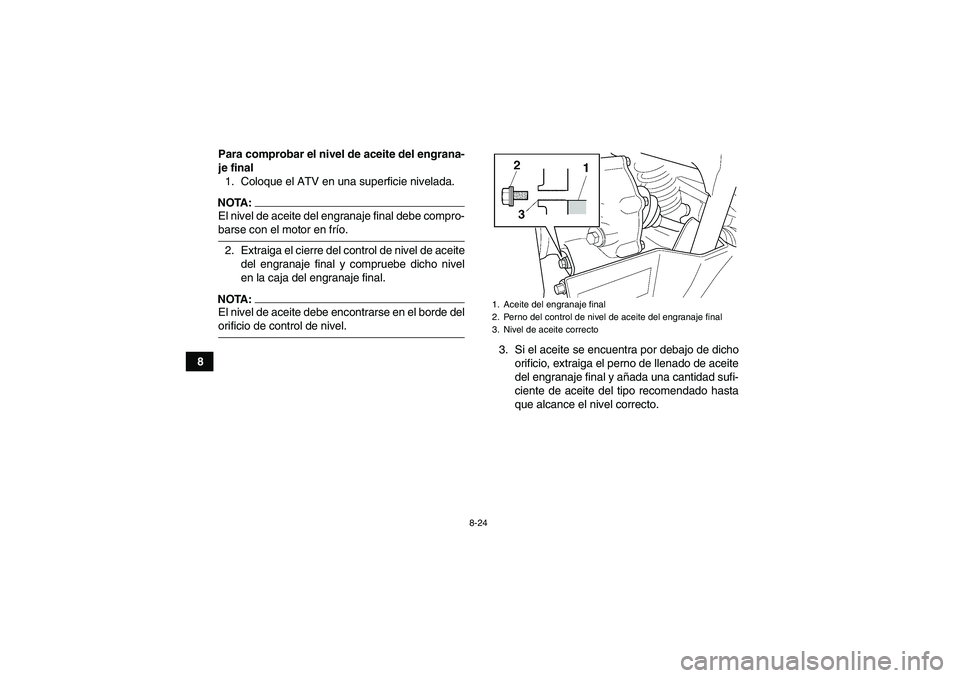

8-24
8Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.
NOTA:El nivel de aceite del engranaje final debe compro-barse con el motor en frío.
2. Extraiga el cierre del control de nivel de aceite
del engranaje final y compruebe dicho nivel
en la caja del engranaje final.NOTA:El nivel de aceite debe encontrarse en el borde delorificio de control de nivel.
3. Si el aceite se encuentra por debajo de dicho
orificio, extraiga el perno de llenado de aceite
del engranaje final y añada una cantidad sufi-
ciente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
1. Aceite del engranaje final
2. Perno del control de nivel de aceite del engranaje final
3. Nivel de aceite correcto
U23D60S0.book Page 24 Friday, March 16, 2007 9:33 AM

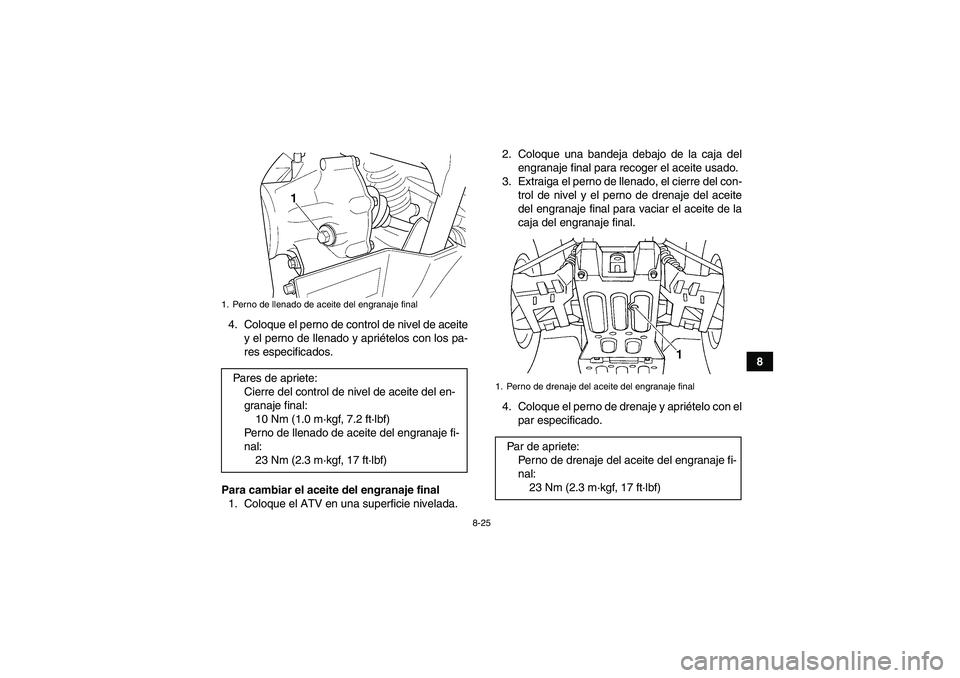

8-25
8 4. Coloque el perno de control de nivel de aceite
y el perno de llenado y apriételos con los pa-
res especificados.
Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.2. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
3. Extraiga el perno de llenado, el cierre del con-
trol de nivel y el perno de drenaje del aceite
del engranaje final para vaciar el aceite de la
caja del engranaje final.
4. Coloque el perno de drenaje y apriételo con el
par especificado.
1. Perno de llenado de aceite del engranaje finalPares de apriete:
Cierre del control de nivel de aceite del en-
granaje final:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Perno de drenaje del aceite del engranaje finalPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U23D60S0.book Page 25 Friday, March 16, 2007 9:33 AM

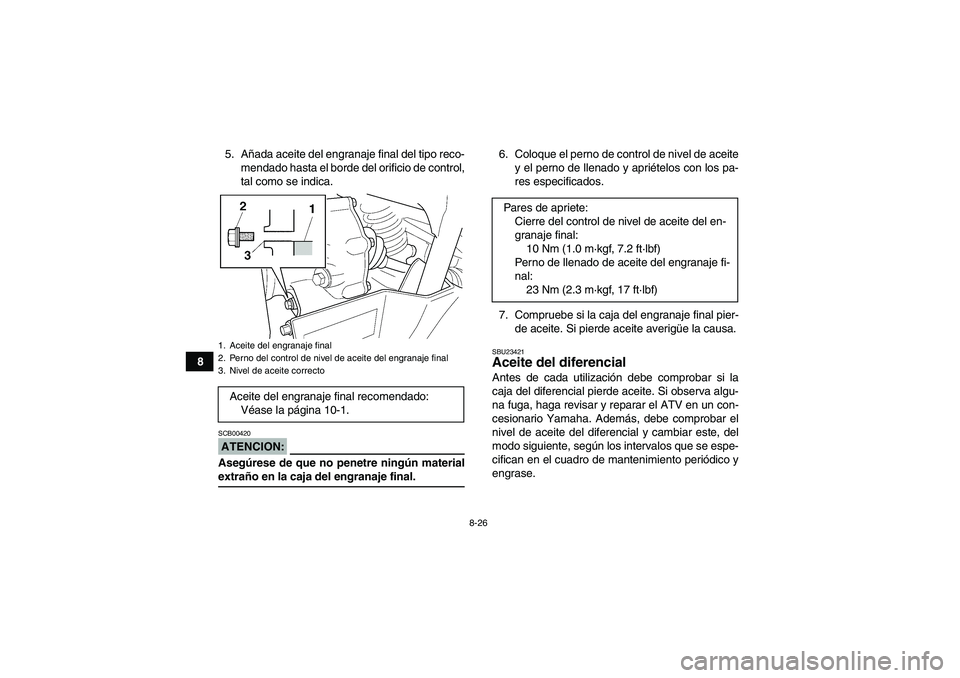

8-26
85. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de control,
tal como se indica.
ATENCION:SCB00420Asegúrese de que no penetre ningún materialextraño en la caja del engranaje final.6. Coloque el perno de control de nivel de aceite
y el perno de llenado y apriételos con los pa-
res especificados.
7. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
SBU23421Aceite del diferencial Antes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
1. Aceite del engranaje final
2. Perno del control de nivel de aceite del engranaje final
3. Nivel de aceite correctoAceite del engranaje final recomendado:
Véase la página 10-1.
Pares de apriete:
Cierre del control de nivel de aceite del en-
granaje final:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U23D60S0.book Page 26 Friday, March 16, 2007 9:33 AM

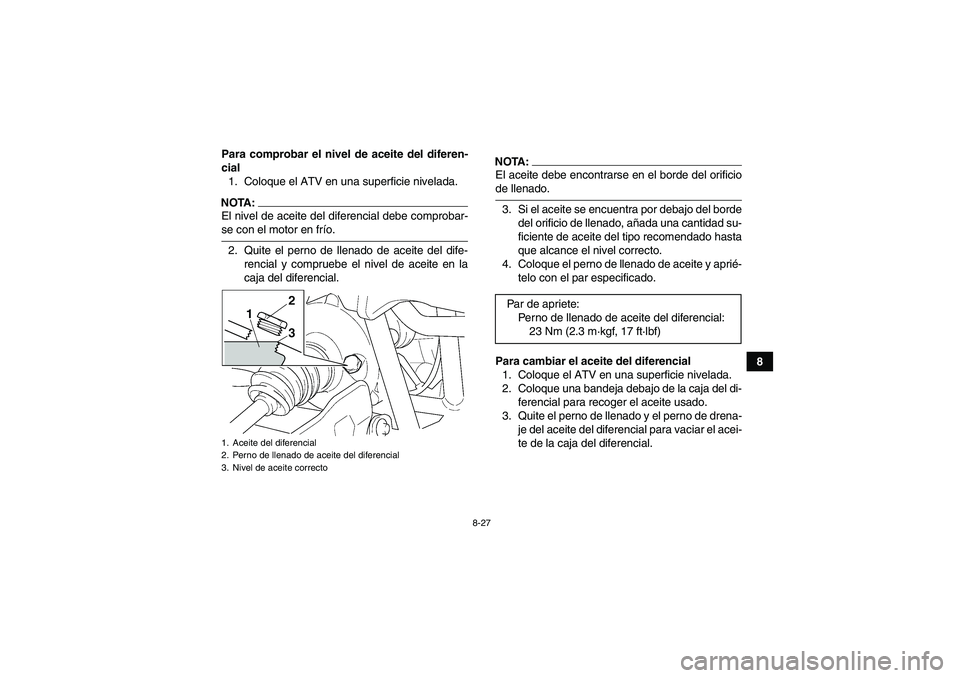

8-27
8 Para comprobar el nivel de aceite del diferen-
cial
1. Coloque el ATV en una superficie nivelada.
NOTA:El nivel de aceite del diferencial debe comprobar-se con el motor en frío.
2. Quite el perno de llenado de aceite del dife-
rencial y compruebe el nivel de aceite en la
caja del diferencial.
NOTA:El aceite debe encontrarse en el borde del orificiode llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
Para cambiar el aceite del diferencial
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di-
ferencial para recoger el aceite usado.
3. Quite el perno de llenado y el perno de drena-
je del aceite del diferencial para vaciar el acei-
te de la caja del diferencial.
1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correcto
Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U23D60S0.book Page 27 Friday, March 16, 2007 9:33 AM

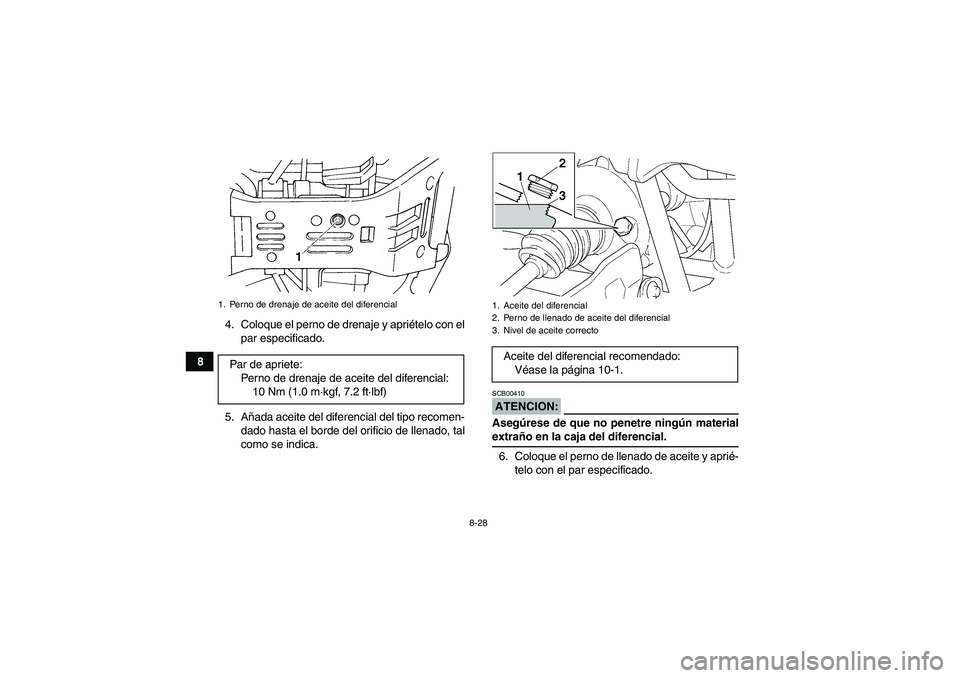

8-28
84. Coloque el perno de drenaje y apriételo con el
par especificado.
5. Añada aceite del diferencial del tipo recomen-
dado hasta el borde del orificio de llenado, tal
como se indica.
ATENCION:SCB00410Asegúrese de que no penetre ningún materialextraño en la caja del diferencial.
6. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
1. Perno de drenaje de aceite del diferencialPar de apriete:
Perno de drenaje de aceite del diferencial:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correctoAceite del diferencial recomendado:
Véase la página 10-1.
