2008 Seat Altea Manual do proprietário (in Portuguese)

Situações diversas263
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
19
Limpa 30
20 Livre
21 Sonda Lambda 15
22 Pedal do travão, sensor de velocidade 5
23 Gestão do motor
5
Gestão do motor 10
Gestão do motor 15
24 AKF, válvula da caixa de velocidades 10
25 Iluminação direita 40
26 Iluminação esquerda 40
27 Gestão do motor
40
Gestão do motor 50
28 Chave de ignição 40
29 Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros) 30
30 Chave de ignição 40
Número
Consumidor Amperes
altea portugues.book Seite 263 Mittwoch, 12. September 2007 4:16 16

Situações diversas

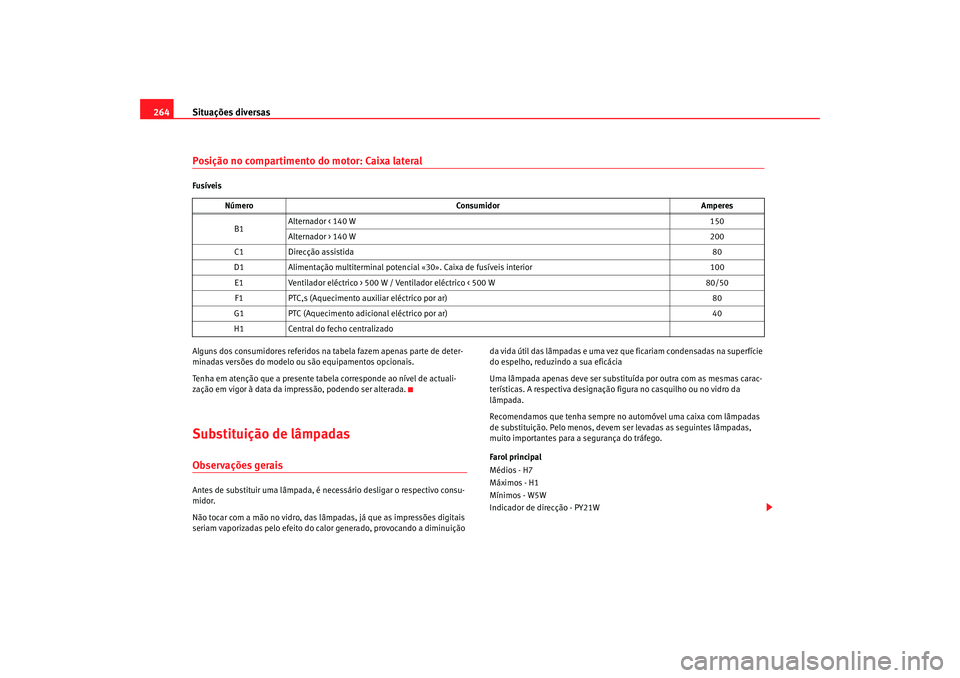

264Posição no compartimento do motor: Caixa lateralFusíveis
Alguns dos consumidores referidos na tabela fazem apenas parte de deter-
minadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada.Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calo r generado, provocando a diminuição da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de direcção - PY21W
Número
Consumidor Amperes
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Direcção assistida 80
D1 Alimentação multiterminal potencial «30». Caixa de fusíveis interior 100
E1 Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W 80/50
F1 PTC,s (Aquecimento auxi liar eléctrico por ar) 80
G1 PTC (Aquecimento adicio nal eléctrico por ar) 40
H1 Central do fecho centralizado
altea portugues.book Seite 264 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas265
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

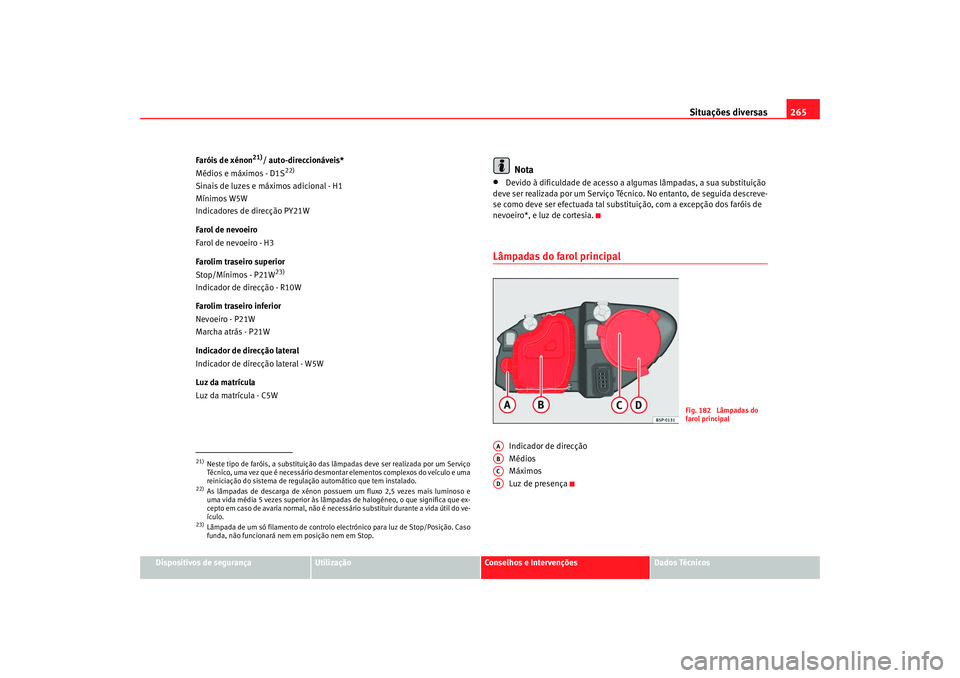

Faróis de xénon
21)/ auto-direccionáveis*
Médios e máximos - D1S
22)
Sinais de luzes e máximos adicional - H1
Mínimos W5W
Indicadores de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro superior
Stop/Mínimos - P21W
23)
Indicador de direcção - R10W
Farolim traseiro inferior
Nevoeiro - P21W
Marcha atrás - P21W
Indicador de direcção lateral
Indicador de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. No entanto, de seguida descreve-
se como deve ser efectuada tal substituição, com a excepção dos faróis de
nevoeiro*, e luz de cortesia.
Lâmpadas do farol principal
Indicador de direcção
Médios
Máximos
Luz de presença
21)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.22)As lâmpadas de descarga de xénon possu em um fluxo 2,5 vezes mais luminoso e
uma vida média 5 vezes superior às lâmpadas de halogéneo, o que significa que ex-
cepto em caso de avaria normal, não é necessário substituir durante a vida útil do ve-
ículo.23)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 182 Lâmpadas do
farol principal
AAABACAD
altea portugues.book Seite 265 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas

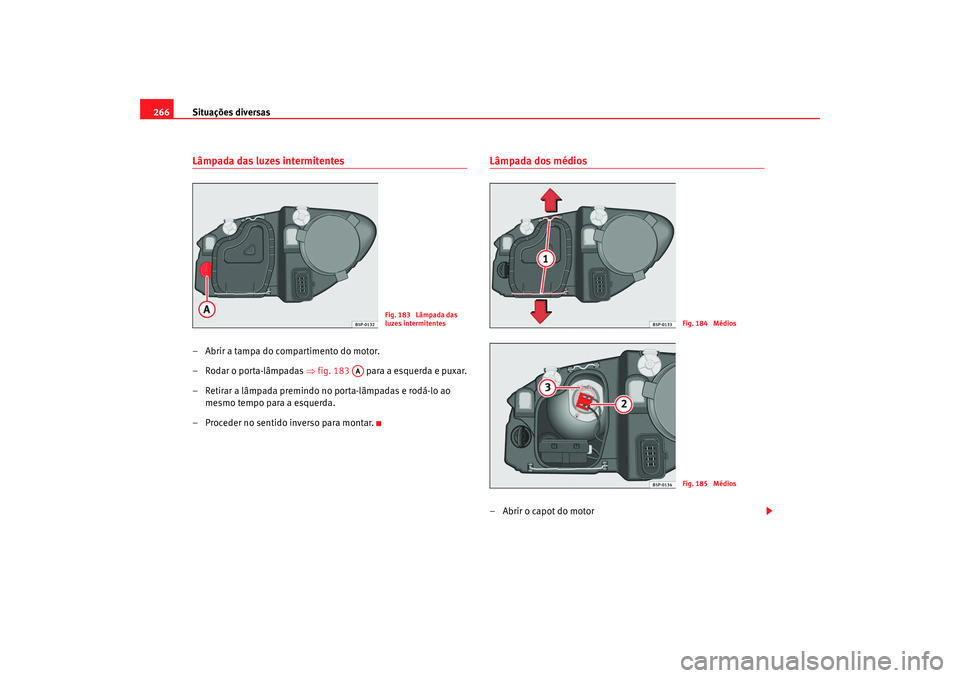

266Lâmpada das luzes intermitentes– Abrir a tampa do compartimento do motor.
– Rodar o porta-lâmpadas ⇒fig. 183 para a esquerda e puxar.
– Retirar a lâmpada premindo no porta-lâmpadas e rodá-lo ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para montar.
Lâmpada dos médios– Abrir o capot do motor
Fig. 183 Lâmpada das
luzes intermitentes
AA
Fig. 184 MédiosFig. 185 Médios
altea portugues.book Seite 266 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas267
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

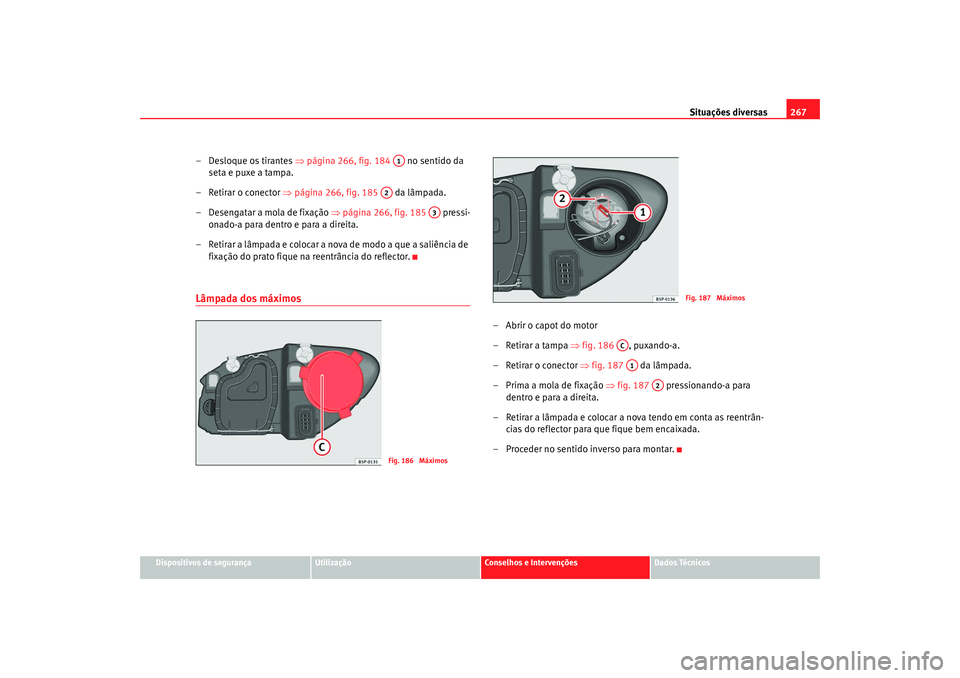

– Desloque os tirantes ⇒página 266, fig. 184 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 266, fig. 185 da lâmpada.
– Desengatar a mola de fixação ⇒ página 266, fig. 185 pressi-
onado-a para dentro e para a direita.
– Retirar a lâmpada e colocar a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor
– Retirar a tampa ⇒fig. 186 , puxando-a.
– Retirar o conector ⇒fig. 187 da lâmpada.
–Prima a mola de fixação ⇒fig. 187 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para montar.
A1
A2
A3
Fig. 186 Máximos
Fig. 187 Máximos
ACA1
A2
altea portugues.book Seite 267 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas
268Lâmpada dos mínimos– Abrir a tampa do compartimento do motor.
– Retirar a tampa ⇒fig. 188 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 189 para fora.
– Substituir a lâmpada, puxando-a.
– Proceder no sentido inverso para montar.
Luzes traseiras•
Luz de presença
•
Luz de travão
•
Luzes intermitentes
•
Luz traseira
•
Luz de nevoeiro traseira
Fig. 188 Luz de presençaFig. 189 Luz de presença
AD
A1
altea portugues.book Seite 268 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas269
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

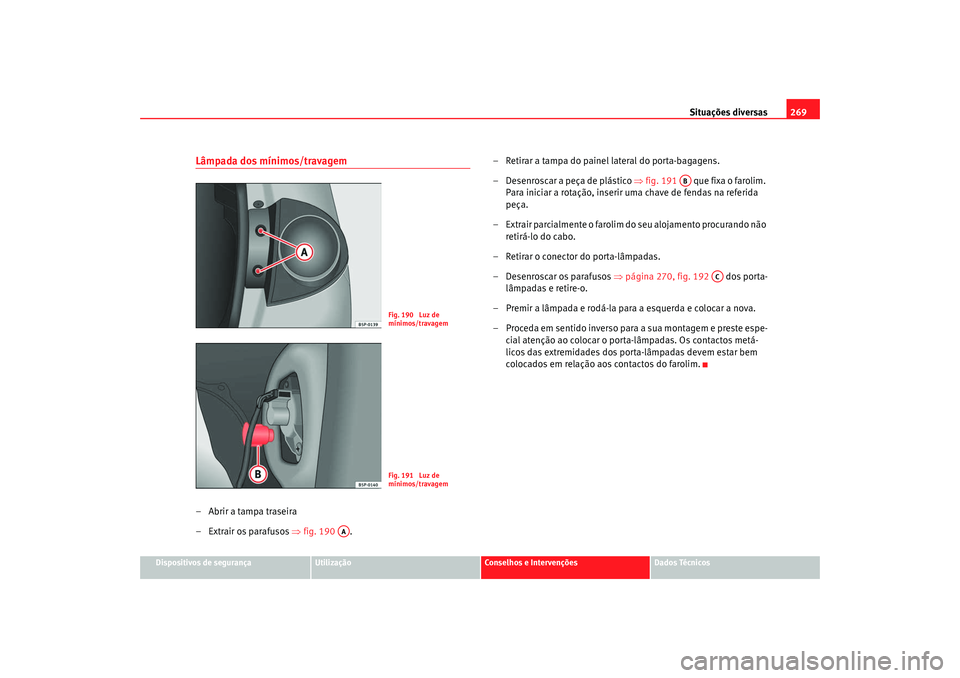

Lâmpada dos mínimos/travagem– Abrir a tampa traseira
– Extrair os parafusos ⇒ fig. 190 . – Retirar a tampa do painel lateral do porta-bagagens.
– Desenroscar a peça de plástico
⇒fig. 191 que fixa o farolim.
Para iniciar a rotação, inserir uma chave de fendas na referida
peça.
– Extrair parcialmente o farolim do seu alojamento procurando não retirá-lo do cabo.
– Retirar o conector do porta-lâmpadas.
– Desenroscar os parafusos ⇒página 270, fig. 192 dos porta-
lâmpadas e retire-o.
– Premir a lâmpada e rodá-la para a esquerda e colocar a nova.
– Proceda em sentido inverso para a sua montagem e preste espe- cial atenção ao colocar o porta-lâmpadas. Os contactos metá-
licos das extremidades dos porta-lâmpadas devem estar bem
colocados em relação aos contactos do farolim.
Fig. 190 Luz de
mínimos/travagemFig. 191 Luz de
mínimos/travagem
AA
AB
AC
altea portugues.book Seite 269 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas
270Luz intermitente– Extrai-a o farolim do seu alojamento ⇒página 269. –Retirar os parafusos
⇒fig. 192 dos porta-lâmpadas e puxe-
o.
– Retirar o porta-lâmpadas do intermitente com a ajuda de uma chave de parafusos no sentido da seta (consultar ⇒fig. 193).
– Substituir a lâmpada pressionando-a e rodando-a para a esquerda.
– Proceder no sentido inverso para montar.
Luz de marcha atrás/ Luz de nevoeiro traseira– Rodar o porta-lâmpadas para a esquerda e extraí-lo no sentido da seta ⇒fig. 194.
– Substituir a lâmpada pressionando-a e rodando-a ao mesmo tempo para a esquerda.
Fig. 192 Luz intermitenteFig. 193 Luz intermi-
tente.
AC
Fig. 194 Farolim pelo
lado interior do pára-
choques
altea portugues.book Seite 270 Mi ttwoch, 12. September 2007 4:16 16
