2008 Seat Altea Manual do proprietário (in Portuguese)

Situações diversas255
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Com o Tire-Mobility-System podem ser vedados de uma forma eficaz os
danos causados por um corpo estranho com um diâmetro até cerca de 4 mm
de diâmetro.
O corpo estranho pode
permanecer no pneu.
O modo de utilização do vedante de pneus está descrito nas instruções que
figuram no respectivo recipiente.
Noutras breves instruções pode-se encontrar a descrição do modo de utili-
zação do compressor.
ATENÇÃO!
•
O vedante de pneus só pode ser util izado se o pneu não tiver sofrido já
danos em consequência de uma circulação sem ar.
•
Respeitar rigorosamente todas as instruções de segurança e de utili-
zação que figuram no compressor e na embalagem do vedante.
•
Não conduzir a mais de 80 km/h, evitar acelerações a fundo, travagens
violentas e a velocidade nas curvas.
•
Os pneus reparados com vedante deverão ser apenas utilizados transi-
toriamente e por pouco tempo. Dirija-s e, por isso, com precaução à oficina
especializada mais próxima.Nota sobre o impacte ambiental
As embalagens de vedante vazias são recolhidas pelos centros de gestão de
resíduos.
Nota
Recorra a um técnico especializado, se não for possível reparar o pneu com
vedante.
Preparativos
Para reparar um pneu são necessários alguns trabalhos
preliminares.– Em caso de avaria numa roda, afastar o veículo, o mais possível, do fluxo do trânsito.
– Puxar firmemente o travão de mão.
– Engate a primeira velocidade , ou coloque a alavanca de
selecção na posição P .
–Deixar sair todos os ocupantes do veículo. Deverão colocar-se
fora da zona de perigo (p. ex. atrás de uma barreira de
protecção).
– Verifique se é possível reparar o furo com o Tyre-Mobility-System «Observações gerais e conselhos para a sua segurança.»
– Desenrosque a tampa da válvula da roda afectada.
–Retirar o kit de reparação de pneus do porta-bagagens.
ATENÇÃO!
Ligue os indicadores de emergência e coloque o triângulo de emergência.
Com esta precaução proteger-se-á a si mesmo e aos outros utentes da via
pública.
Cuidado!
São necessárias precauções especiais no caso de se proceder à reparação de
um pneu num plano inclinado.
altea portugues.book Seite 255 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas
256

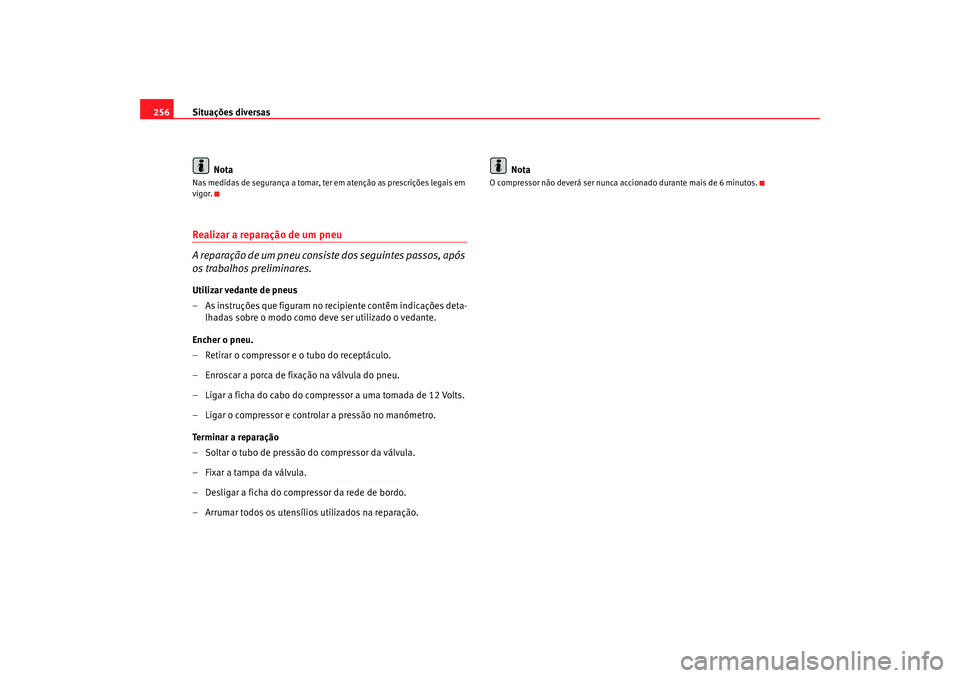

NotaNas medidas de segurança a tomar, ter em atenção as prescrições legais em
vigor.Realizar a reparação de um pneu
A reparação de um pneu consiste dos seguintes passos, após
os trabalhos preliminares.Utilizar vedante de pneus
– As instruções que figuram no recipiente contêm indicações deta-lhadas sobre o modo como deve ser utilizado o vedante.
Encher o pneu.
– Retirar o compressor e o tubo do receptáculo.
– Enroscar a porca de fixação na válvula do pneu.
– Ligar a ficha do cabo do compressor a uma tomada de 12 Volts.
– Ligar o compressor e controlar a pressão no manómetro.
Terminar a reparação
– Soltar o tubo de pressão do compressor da válvula.
– Fixar a tampa da válvula.
– Desligar a ficha do compressor da rede de bordo.
– Arrumar todos os utensílios utilizados na reparação. Nota
O compressor não deverá ser nunca accionado durante mais de 6 minutos.
altea portugues.book Seite 256 Mi
ttwoch, 12. September 2007 4:16 16

Situações diversas257
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

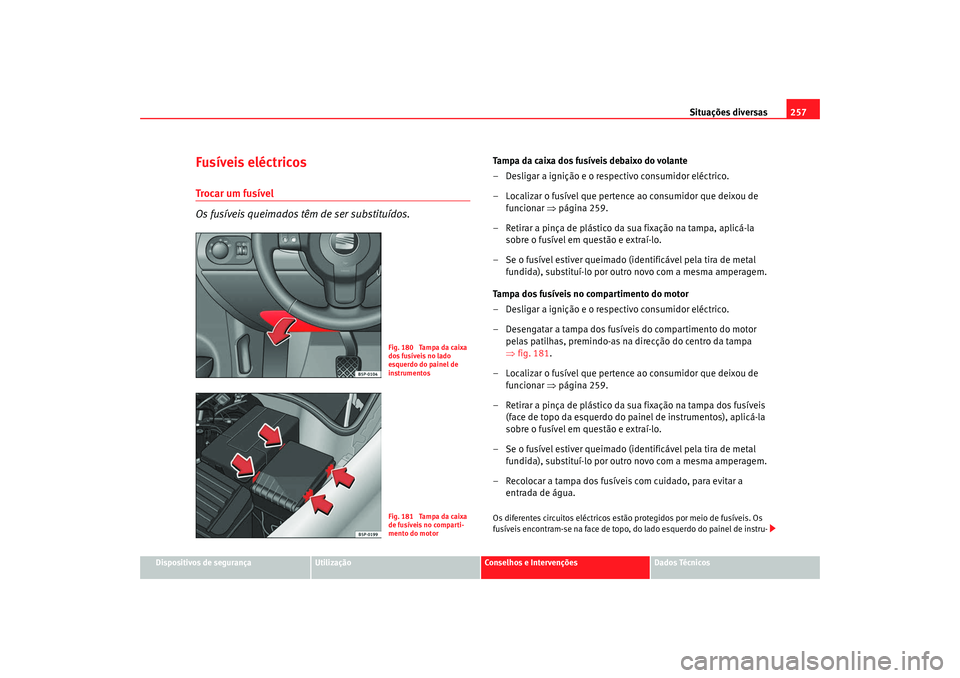

Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados tê m de ser substituídos.
Tampa da caixa dos fusíveis debaixo do volante
– Desligar a ignição e o respectivo consumidor eléctrico.
– Localizar o fusível que pertence ao consumidor que deixou de
funcionar ⇒página 259.
– Retirar a pinça de plástico da sua fixação na tampa, aplicá-la sobre o fusível em questão e extraí-lo.
– Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
Tampa dos fusíveis no compartimento do motor
– Desligar a ignição e o respectivo consumidor eléctrico.
– Desengatar a tampa dos fusíveis do compartimento do motor pelas patilhas, premindo-as na direcção do centro da tampa
⇒fig. 181.
– Localizar o fusível que pertence ao consumidor que deixou de funcionar ⇒página 259.
– Retirar a pinça de plástico da sua fixação na tampa dos fusíveis (face de topo da esquerdo do painel de instrumentos), aplicá-la
sobre o fusível em questão e extraí-lo.
– Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
– Recolocar a tampa dos fusíveis com cuidado, para evitar a entrada de água.Os diferentes circuitos eléctricos estão protegidos por meio de fusíveis. Os
fusíveis encontram-se na face de topo, do lado esquerdo do painel de instru-
Fig. 180 Tampa da caixa
dos fusíveis no lado
esquerdo do painel de
instrumentosFig. 181 Tampa da caixa
de fusíveis no comparti-
mento do motor
altea portugues.book Seite 257 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas
258mentos, atrás de uma tampa de cobertura e no compartimento do motor, do
lado esquerdo.
Os comandos dos vidros estão protegidos por fusíveis automáticos que, uma
vez eliminada a sobrecarga – p. ex. vidros colados pelo gelo – voltam a ligar-
se automaticamente ao fim de alguns segundos.
Cor de referência dos fusíveis
ATENÇÃO!
Não tente «reparar» os fusíveis e não os substitua também por fusíveis
mais fortes. Caso contrário, existe o perigo de incêndio. Além disso,
podem-se provocar avarias noutro ponto do sistema eléctrico.
Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado, quanto antes, por uma oficina
especializada.
•
Se um fusível for substituído por outro mais forte, podem registar-se
danos noutros pontos do sistema eléctrico.
•
Recomenda-se levar sempre no veículo alguns fusíveis sobressalentes
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
Cor
Amperes
Castanho claro 5
Vermelho 10
Azul 15
Amarelo 20
Branco 25
Verde 30
Laranja 40
Vermelho 50
Branco 80
Azul 100
Cinzento 150
Violeta 200
altea portugues.book Seite 258 Mittwoch, 12. September 2007 4:16 16

Situações diversas259
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

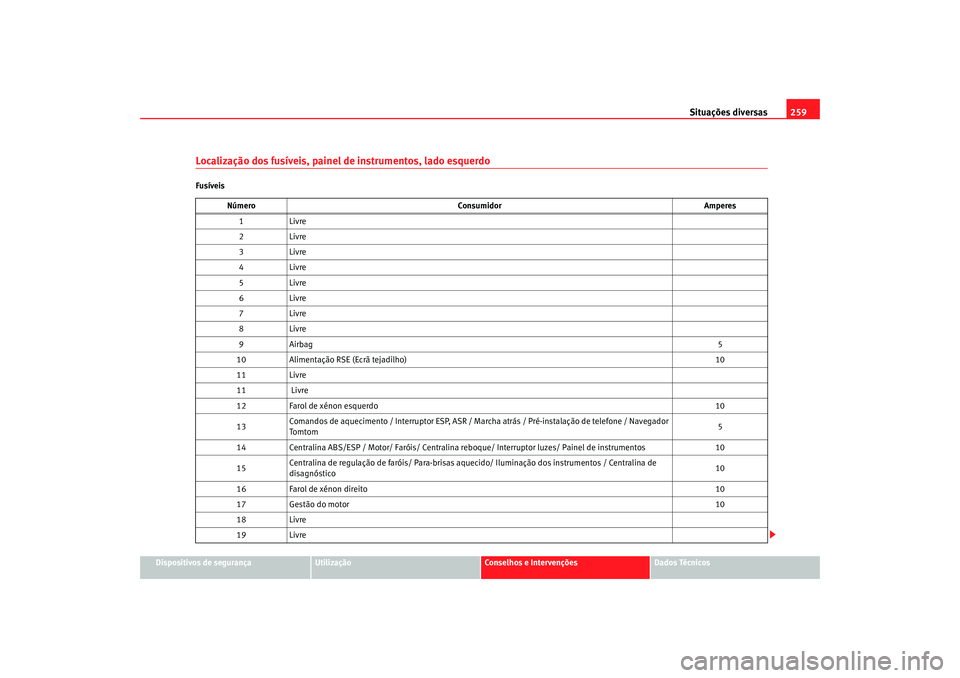

Localização dos fusíveis, painel de instrumentos, lado esquerdoFusíveis
Número Consumidor Amperes
1L iv re
2L iv re
3L iv re
4L iv re
5L iv re
6L iv re
7L iv re
8L iv re
9 Airbag 5
10 Alimentação RSE (Ecrã tejadilho) 10
11 Livre
11 Livre
12 Farol de xénon esquerdo 10
13 Comandos de aquecimento / Interruptor ESP, ASR / Marcha atrás / Pré-instalação de telefone / Navegador
To m to m 5
14 Centralina ABS/ESP / Motor/ Faróis/ Centralina re boque/ Interruptor luzes/ Painel de instrumentos 10
15 Centralina de regulação de faróis/ Para-brisas aquec
ido/ Iluminação dos instrumentos / Centralina de
disagnóstico 10
16 Farol de xénon direito 10
17 Gestão do motor 10
18 Livre
19 Livre
altea portugues.book Seite 259 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas
260

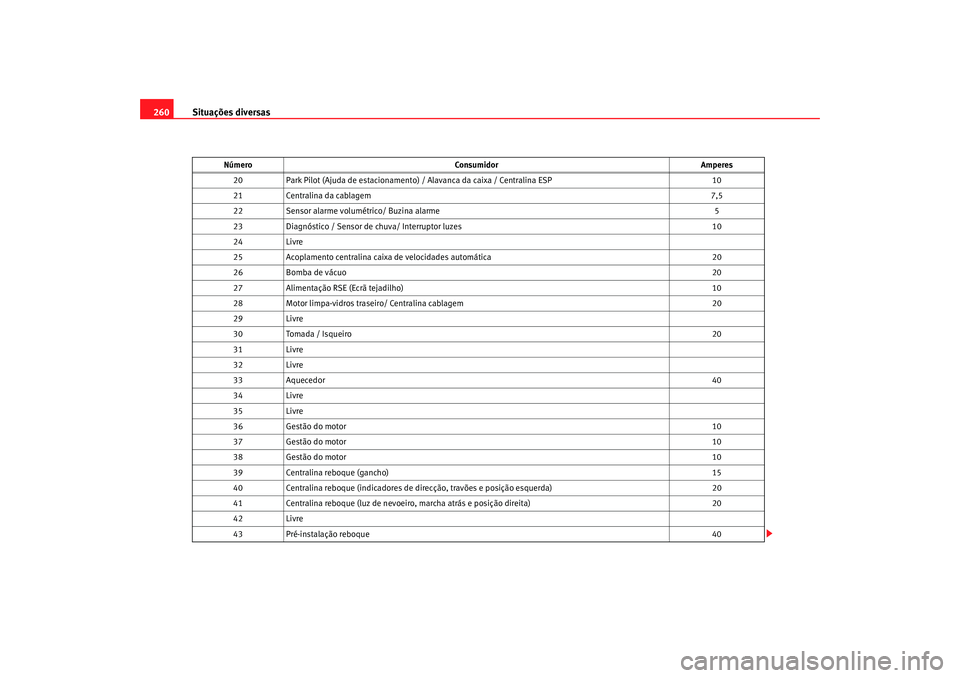

20 Park Pilot (Ajuda de estacionamento) / Alavanca da caixa / Centralina ESP 10
21 Centralina da cablagem 7,5
22 Sensor alarme volumétrico/ Buzina alarme 5
23 Diagnóstico / Sensor de chuva/ Interruptor luzes 10
24 Livre
25 Acoplamento centralina caix a de velocidades automática 20
26 Bomba de vácuo 20
27 Alimentação RSE (Ecrã tejadilho) 10
28 Motor limpa-vidros traseiro/ Centralina cablagem 20
29 Livre
30 Tomada / Isqueiro 20
31 Livre
32 Livre
33 Aquecedor 40
34 Livre
35 Livre
36 Gestão do motor 10
37 Gestão do motor 10
38 Gestão do motor 10
39 Centralina reboque (gancho) 15
40 Centralina reboque (indicadores de direcção, travões e posição esquerda) 20
41 Centralina reboque (luz de nevoeiro, marcha atrás e posição direita) 20
42 Livre
43 Pré-instalação reboque 40
Número
Consumidor Amperes
altea portugues.book Seite 260 Mittwoch, 12. September 2007 4:16 16

Situações diversas261
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

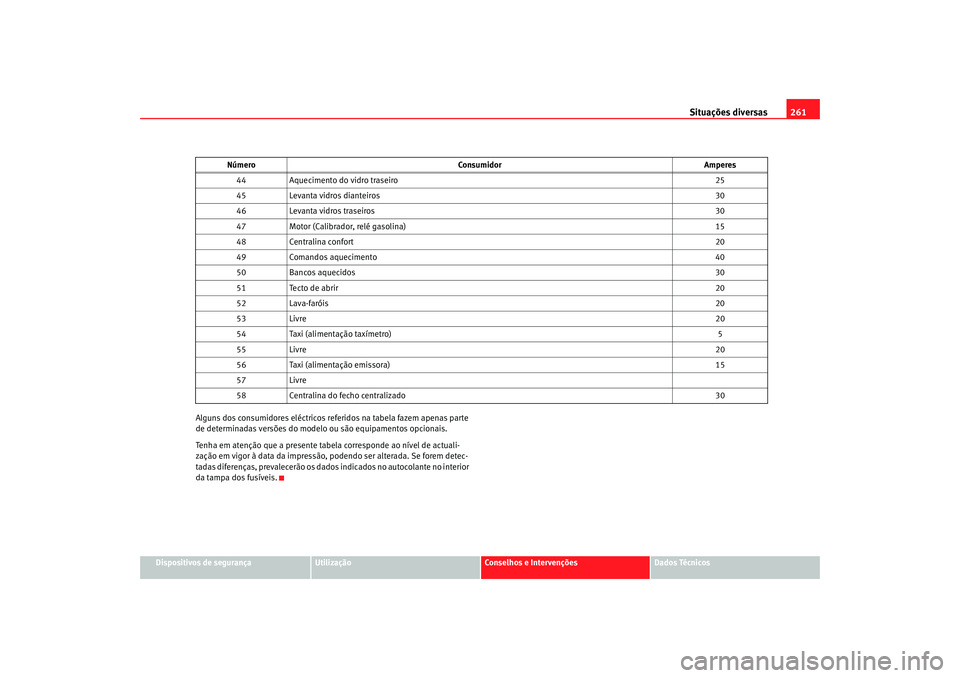

Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabe
la corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis. 44
Aquecimento do vidro traseiro 25
45 Levanta vidros dianteiros 30
46 Levanta vidros traseiros 30
47 Motor (Calibrador, relé gasolina) 15
48 Centralina confort 20
49 Comandos aquecimento 40
50 Bancos aquecidos 30
51 Tecto de abrir 20
52 Lava-faróis 20
53 Livre 20
54 Taxi (alimentação taxímetro) 5
55 Livre 20
56 Taxi (alimentação emissora) 15
57 Livre
58 Centralina do fecho centralizado 30
Número
Consumidor Amperes
altea portugues.book Seite 261 Mittwoch, 12. September 2007 4:16 16

Situações diversas

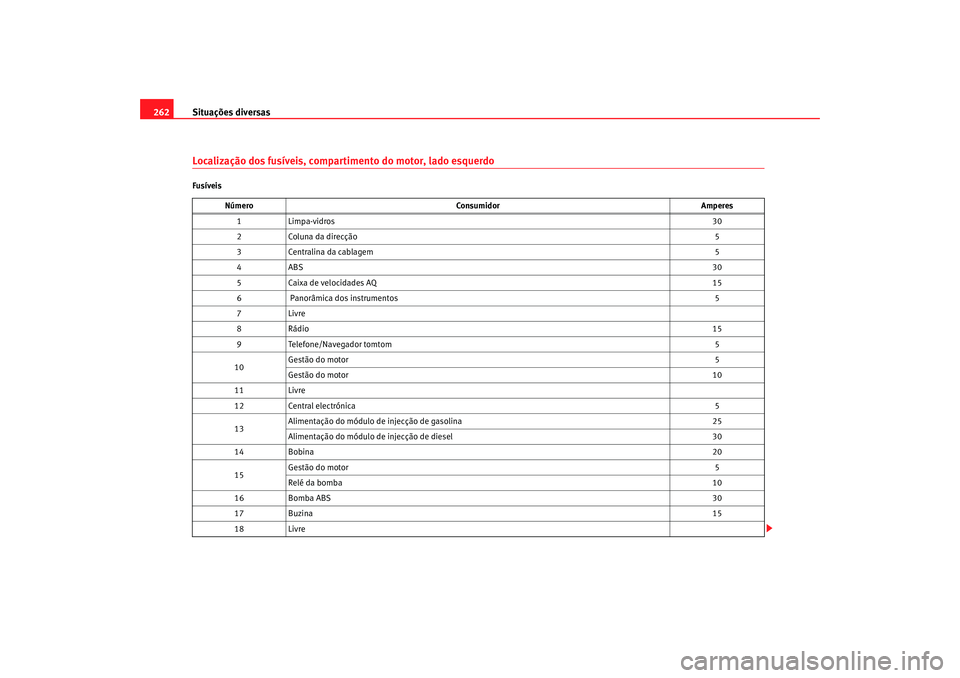

262Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
Número Consumidor Amperes
1 Limpa-vidros 30
2 Coluna da direcção 5
3 Centralina da cablagem 5
4A BS 30
5 Caixa de velocidades AQ 15
6 Panorâmica dos instrumentos 5
7L iv re
8R ád io 15
9 Telefone/Navegador tomtom 5
10 Gestão do motor
5
Gestão do motor 10
11 Livre
12 Central electrónica 5
13 Alimentação do módulo de injecção de gasolina
25
Alimentação do módulo de injecção de diesel 30
14 Bobina 20
15 Gestão do motor
5
Relé da bomba 10
16 Bomba ABS 30
17 Buzina 15
18 Livre
